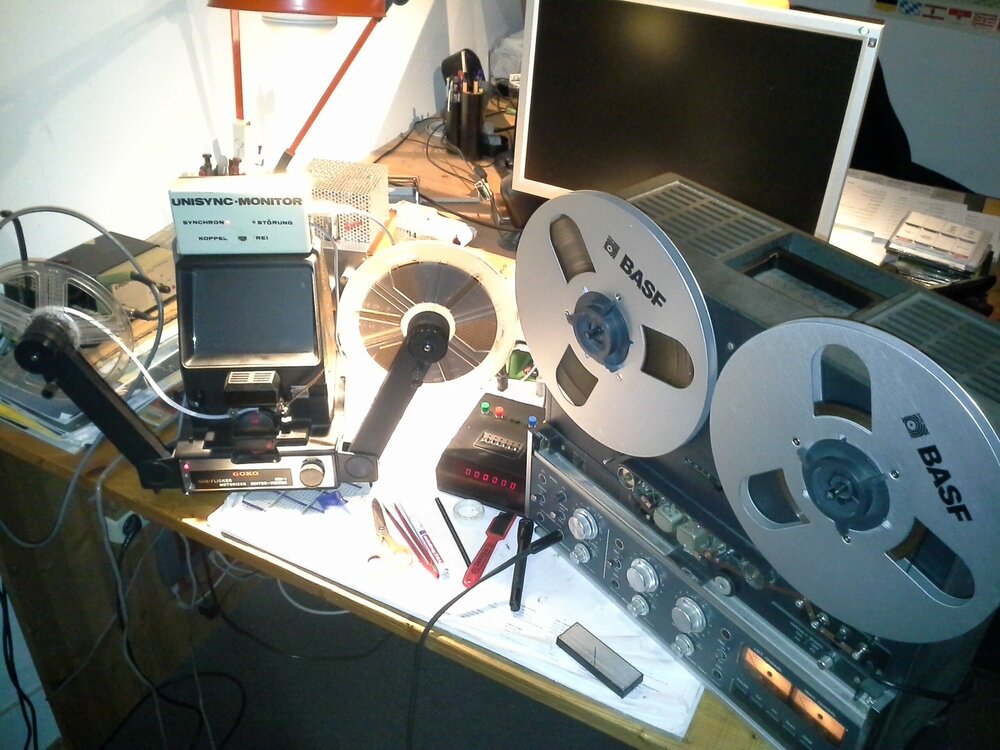

Mein Umbausatz wurde unter dem Begriff UNISYNC von einem Herrn aus dem süddeutschen Raum angeboten. Er hatte diese Bausteine, zu denen auch ein 6stelliger Zähler und ein Steuergerät für die Revox B77 Bandmaschine gehörten in den 70er Jahren entwickelt und seinerzeit für den ambitionierten Filmer verkauft. Leider weis ich nicht mehr wie der noch hieß. Habe auch keine Adresse mehr. ist ja auch schon 26 Jahre her das Ganze. Es war zum Betrieb mit den damaligen Pötter Perforex Tonbändern gemacht. Ich bin damit auch heute noch in der Lage den Ton für eine Super 8 Komplettfassung von einer DVD auf ein Perfoband synchron aufzunehmen anschließend mit angeschlossenem Betrachter das Band an die Filmkopie anzupassen und danach den Ton synchron auf die Magnetpisten zu überspielen und eine DVD zu brennen, wo gleichzeitig zum Ton auch ein Fbas Videosignal aufgezeichnet wird. Dieses Signal was dann vom DVD Player ausgegeben wird wandele ich wieder in ein 25Hz TTL Signal welches dann einen ELMO GS 1200 synchron zur DVD mit dem geschnittenen Ton steuert. Leider gibt es diese Bänder nicht mehr neu zu kaufen, so das ich meine alten immer wieder überspielen muß. Auf dem Bild sieht man den schnittplatz mit Zähler und Betrachter sowie Klebelehre für das Tonband.

Nicht mal das stimmt. 😁

Schaltung steht, Platinen-Layout der Rev. A auch. KiCad 5 macht richtig Spaß. 🙂 Hier ein paar Renderings zum Appetit machen: Das Board im ganzen. Es ist quasi ein Bastelbogen: Die Sektorenscheibe links wird abgetrennt und auf einem bestehenden Zahnrad montiert. Die eine Seite ist gold, die andere weiss – mal sehen, welche besser reflektiert. Gibt sich vermutlich nix. Die "Augen" zum Impulse zählen sitzen auf der Rückseite (U1 und U2, hab keine 3D-Modelle dafür). Ich erreiche so vier Impulse pro Filmbild – natürlich zähle ich nur einen, aber das verspricht gute Positionierungsgenauigkeit. Und für Simon noch einmal Beijing aus dem 42. Stockwerk. 🙂 ...und hier kann man sehen, wie die Platine nachher im Betrachter sitzen wird.
