Polnischer "Lytax"?....gibs vielleicht noch Foto's von diesem Gerät. Wie sieht er aus? Ein "Lytax" Lizenzbau? Meiner ist noch "Made in Germany" Freiburg/ Breisgau. Den Trafo könnte ich umwickeln von 30V auf 24V, ist aber eine Sisyphus Arbeit. so was habe ich schon gemacht aber diesmal nicht wieder.🙄 Wie oben beschrieben werde ich erstmal versuchen, Lampe ist unterwegs.

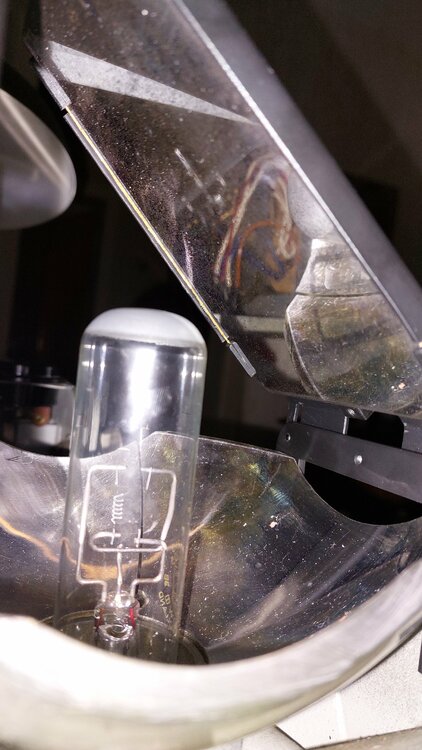

Zunächst mal ein Dank an alle! Werde jetzt eine 30V /200W Halogenlampe, GY 6,35 Sockel, auf einem selbst gedrehten Adapter auf P28s Sockel, einbauen. Falls das nicht genug Licht bringt, dann kommt eine mi 400W rein. Ursprünglich war eine 30V / 400W Lampe drin wie stefan2 schrieb. Gibs leider nicht mehr. Gefunden habe inzwischen eine aber nicht mehr lieferbar, 😕 Werde berichten wie es gelaufen ist, dauert aber etwas da ich nicht in "Vollzeit" daran arbeiten kann. Jürgen

Gerade mal nachgeschaut, der Glühwendel der P28s Lampe ist 8cm(!) unterhalb des Bildfensters. Sieht man auf dem Foto nicht leider nicht so gut. Somit wird eine 90° Drehung ja nix bringen? Für eine halbwegs gute Ausleuchtung des Bildfensters hat der Hersteller diesen Hohlspiegel installiert. Geht natürlich besser, Glühwendel in Höhe Bildfenster mit Kondensor-(Sammellinse) wie z.B. Siemens 2000 oder Bauer P5 und Artgenossen.

Hallo uwe602, genau bei diesem Gedanken war ich schon, das so zu machen wie du beschrieben hast. Amperemeter funktioniert übrigens. Des weiteren würde ich dann eine Halogenlampe mit 30V, ca.100-150 Watt nehmen, Sockeltyp GY 9,5. Dazu eine Adapterplatte auf einem alten P28s Sockel montieren, darauf den Sockel GY 9,5. Wäre recht leicht zu machen.

Bild 1: Lampensockel mit Hohlspiegel Bild 2: Amperemeter und Funktionsschalter Bild 3: Lampe im P28S Sockel Bild 4: Regelwiderstand

Typenschild "sagt" nicht viel, nur Baujahr und Seriennummer. Ja, ist ein Amperemeter ohne Zahlen aber mit einer roten Markierung die ja nicht überschritten werden sollte.

...wie schon beschrieben nur einen 5 -Stufigen Regelwiderstand. Der Trafo gibt nur 30V ab. Defekte zu 100% ausgeschlossen. Siehe mein letzter Beitrag

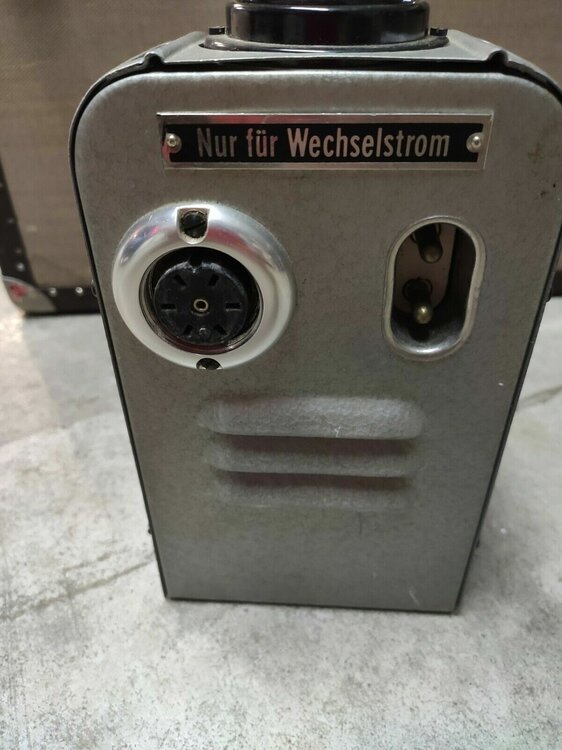

Hallo Thomas, hier ein Bild vom Trafo )Original). Dieser liefert 6V für Tonlampe und Pilotlampe (Einlegelampe). Dann 30V für diese Lichtwurflampe P28S Sockel. Das Gerät verfügt über einen 5-Stufen Regelwiderstand um den Lampenstrom einzustellen. Der Trafo liefert dafür keine 115 V. Und 220V für den Antriebsmotor. Inzwischen habe ich eine 30V/ 100W Lampe in der Bucht gefunden. Vermute es gab auch höhere Leistungen bei 30V.? 150W??

Hallo Jens, danke für deine Info! ich fürchte nur bei den recht starken Lampen mit 575 Watt im LYTAX ein thermisches Problem, denn das Kühlgebläse ist für solche Lampenleistung nicht ausreichend. Dann wäre da noch der Regelwiderstand und die benötigte Spannung von 230- 240 Volt. Schaltungstechnisch gar nicht so einfach um zubauen. Alles läuft über diesen Trafo.

Mitglieder 85 Geschrieben vor 21 Stunden Hallo, seit ein paar Tagen bin Besitzer eines LYTAX SP55 16mm Projektor mit Verstärker und Lautsprecherbox und Kabellage. Das schöne und interressanteTeil läuft gut. Meine Frage an Euch: Welche Lichtwurflampe gehört darein?? Es war eine 115Volt/ 250Watt Lampe eingebaut. Stimmt so nicht. Denn ich habe eine Spannung von 30Volt(!) gemessen. Demnach gehört eine solche da rein ABER, welche Leistung??? Sind es 100Watt oder gar 150 Watt? Gibt es diese noch? In der Bucht finde ich nur die mit 100Watt. Man findet ja bei Tante GOOGLE überhaupt nichts über dieses Gerät. Leider. Freu mich auf eine hoffentlich, positive Resonanz und verbleibe mit freundlichen Grüßen Jürgen

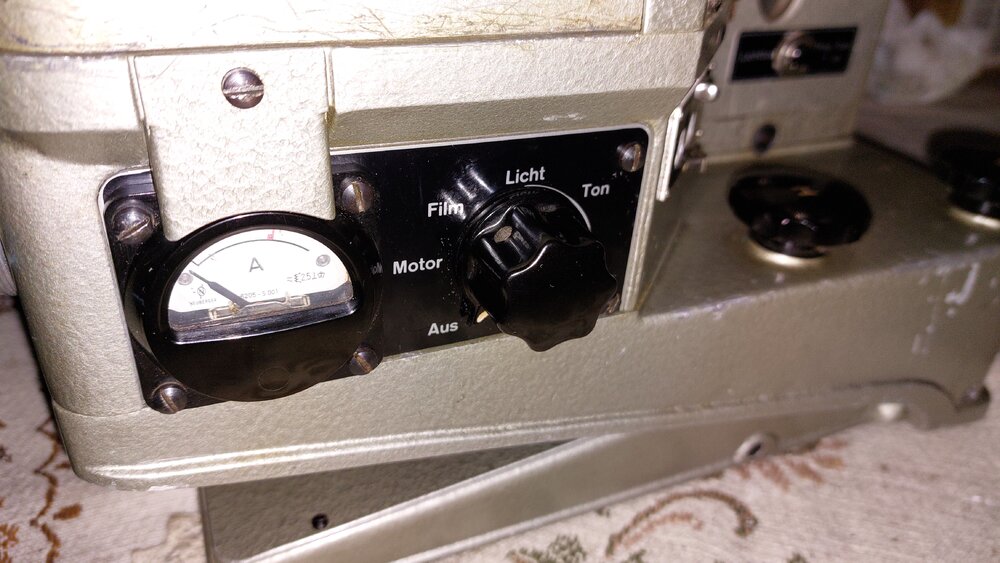

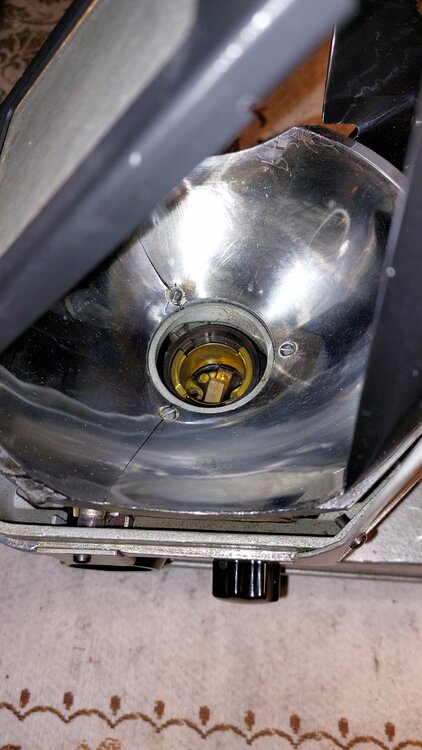

Hier mal 3 Foto's 1. Lampenfassung P28S mit Hohlspiegel (Erneuerungsbedürftig) 2. Umlenkspiegel ebenfalls Erneuerungsbedürftig 3. Amperemeter und Schalter Da beim Ampere Meter keine Zahlen drauf stehen, auch nicht bei der roten Max.- Markierung sowie es bei meinem BAUER P5 der Fall ist, nämlich 5A. Angenommen da stünde 5A, daraus könnte ich dann Rückschlüsse auf die Lampenleistung schließen. Nach Ohmschen Gesetz: P= U+I = 100V* 5A= 500W =(BAUER P5) Die 30V sind es definitiv. Siehe weiter oben. Nur die Leistung ist wie beschrieben unbekannt. Es gibt hier auch keinen Vorwiderstand wie der Siemens 2000 hat, nur Regelwiderstand. Wo bekommt man solche Lampen noch????

Hola Clemens, danke für deine Rückmeldung! Nun, diese 30 Volt werden vom Trafo generiert, ebenso auch für die 6Volt Tonlampe und Pilotlampen. Und für den Antriebsmotor sind es 220V. All diese Spannungen stimmen. Die gemessenen 30 V bleiben in jeder Schaltstellung gleich. Falls da wirklich was korrodiert wäre müsste ich ja immer verschiedene Spannungswerte messen, mal mehr, mal weniger oder? Beste Grüße Jürgen

Hallo, seit ein paar Tagen bin Besitzer eines LYTAX SP55 16mm Projektor mit Verstärker und Lautsprecherbox und Kabellage. Das schöne und interressanteTeil läuft gut. Meine Frage an Euch: Welche Lichtwurflampe gehört darein?? Es war eine 115Volt/ 250Watt Lampe eingebaut. Stimmt so nicht. Denn ich habe eine Spannung von 30Volt(!) gemessen. Demnach gehört eine solche da rein ABER, welche Leistung??? Sind es 100Watt oder gar 150 Watt? Gibt es diese noch? In der Bucht finde ich nur die nit 100Watt. Man findet ja bei Tante GOOGLE überhaupt nichts über dieses Gerät. Leider. Freu mich auf eine hoffentlich, positive Resonanz und verbleibe mit freundlichen Grüßen Jürgen

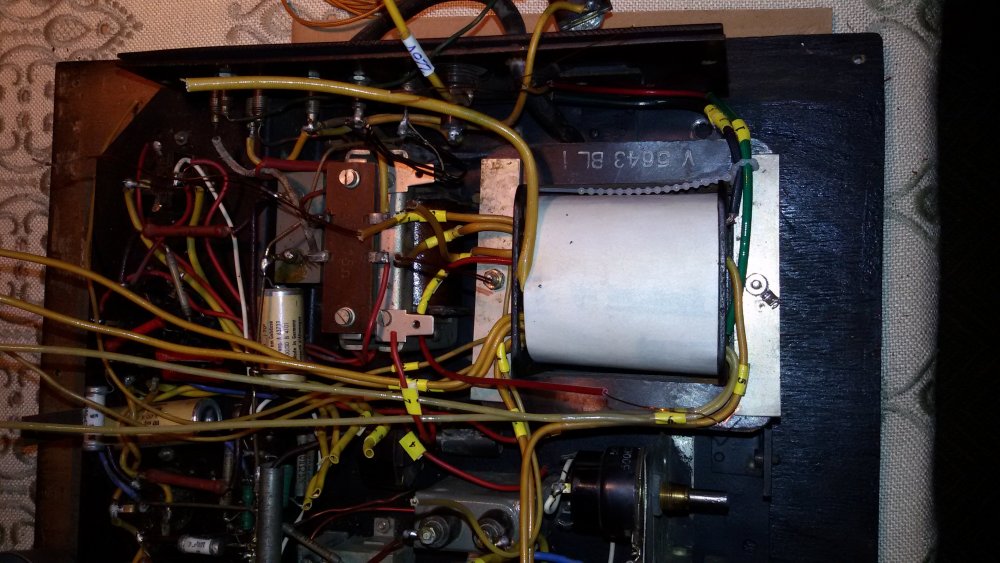

So, der Trafo ist fertig.? Nur noch alles verdrahten bzw. anlöten und dann.......................... ....... Kondensatoren haben die Eigenschaft, wenn sie längere Zeit stromlos und somit nicht gefordert waren, zu "vergessen" wofür sie eigentlich gebaut wurden (wie bei den Menschen ...). Zunächst wird der Verstärker unter Beobachtung ca. 24 Std. mit der halben Netzspannung betrieben. Eine Reaktion der Verstärkers ist dabei noch nicht zuerwarten aber, sollten Kondensatoren defekt sein zeigt es sich schon zu diesem Zeitpunkt. Das erfordert aber viel Geduld. Ca. 1 Woche lang sollte es insgesamt schon sein. Gruss Merlin
