B12user

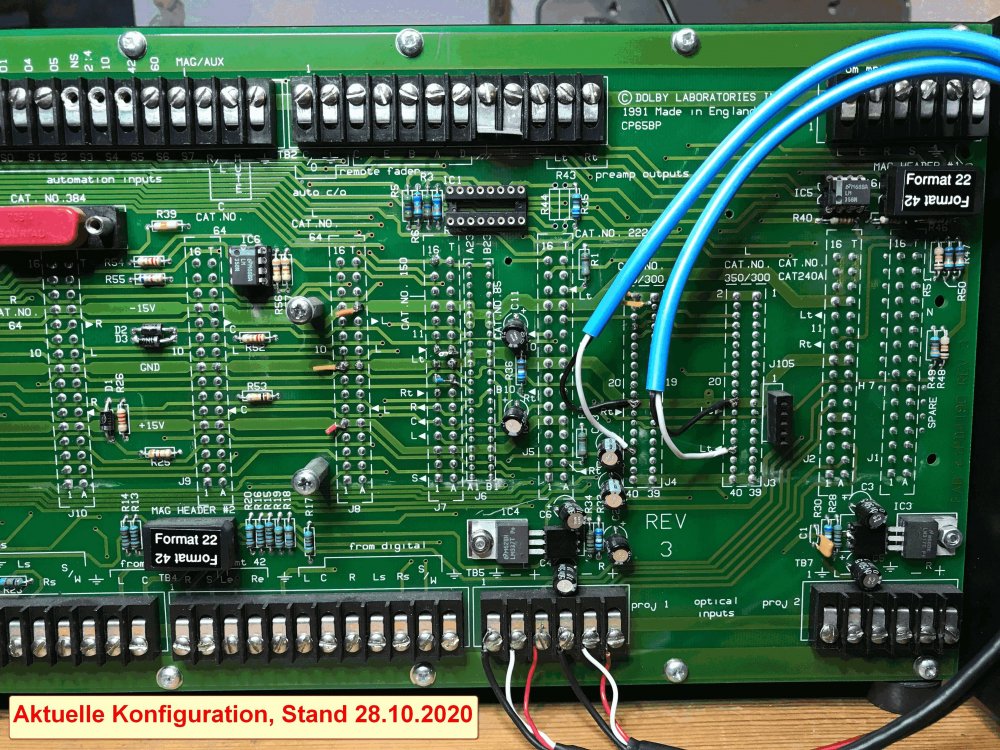

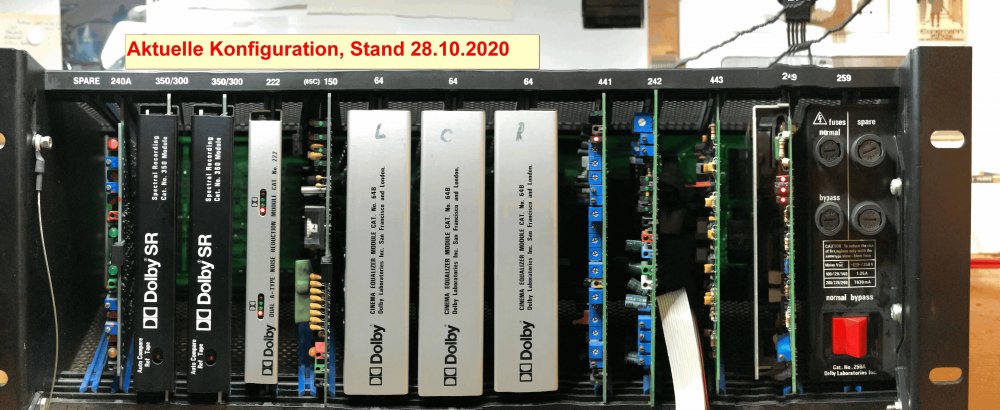

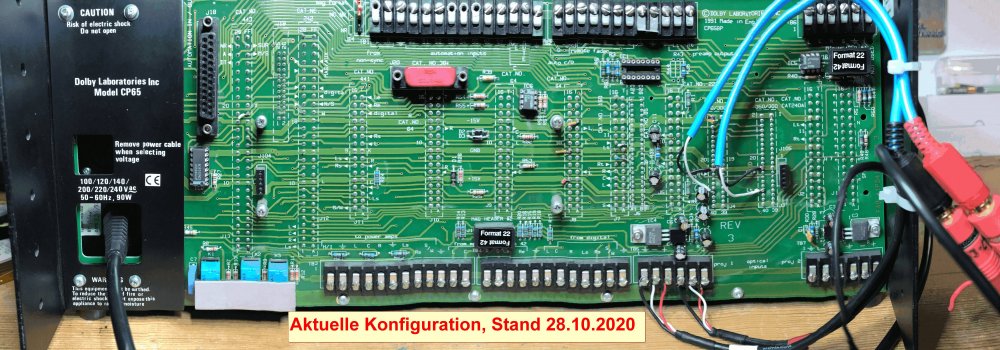

Guten Abend zusammen, es hat etwas länger gedauert, aber ich wollte euch allen nochmals ein Feedback geben. Da ich mich nicht so gut mit Elektronik auskenne und nichts beschädigen wollte, musste ich einige Zeit warten, bis ein Freund von mir Zeit hatte. Wir haben das Signal an der Dekoderkarte Cat 150 abgegriffen, wie stefan2 es beschrieben hatte. Leider kein Erfolg, auf dem Oszilloskop wurden keinerlei Ausgangssignale angezeigt, egal ob die CAT 222 herausgezogen war oder nicht. Daraufhin hatte mein Freund die beiden Signale direkt den den beiden CAT 300 abgegriffen. Jetzt funktioniert es. Warum es vorher nicht funktioniert hatte, konnten wir nicht herausfinden. Eventuell liegt es daran, dass der CP65 aus dem Studiobetrieb stammte und evtl. modifiziert war. Weitere Schaltpläne liegen uns leider nicht vor. Ich habe euch auch nochmals Fotos der aktuellen Konfiguration angehängt. Vielleicht hat ja noch jemand von euch eine Idee dazu. Die CAT 448 ist nur auf die Backplane aufgeschraubt und nicht angeschlossen. Vielen Dank an alle und schönen Gruß Christian

Hallo St, vielen Dank für diesen Hinweis. Ich werde das entsprechen ändern. Schönen Gruß Christian

Vielen Dank carstenk für den Link!
