Nur einige weitere Informationen... VORENTWURF UND BERECHNUNG DER MALTESERKRUZGETRIEBE Schematischer Entwurf Kinematische und dynamische Berechnung des Maltesermechanismus (Geometrie) Berechnung der Kräfte auf dem Stift Berechnung des Schwungrads des Maltesischen Mechanismus Merkmale der Berechnung des Maltesischen Mechanismus mit einer Ausrüstungsübertragung des maltesischen Kreuzes/der Schaltrolle Es ist besser, bereits fertige Produkte zu finden. 😁 Die meisten japanischen Projektoren, die nach dem Zweiten Weltkrieg hergestellt wurden, sind Kopien und Weiterentwicklungen der AEG Euro-M und Ernemann VII Projektoren. Ausführlichere Informationen findest Du auf meinem Blog.

Die Oberflächentoleranzen, der Materialeinsatz und besondere Bearbeitungswünsche werden in den technischen Zeichnungen zusammen mit der Bemaßung angegeben. Die wichtigen Oberflächen der Arbeitsteile werden mit einem Messuhrkomparator gemessen. Die abschließende Prüfung erfolgt durch Abhören der passenden Teile im Betrieb bei langsamster Drehzahl durch Drehen von Hand. Einige verwenden ein Stethoskop. Eine kleine Menge Öl wird auf einen der Schlitzeingänge aufgetragen. Es sollte absolute Geräuschlosigkeit herrschen! Alle angepassten intermittierenden Laufwerke werden eine Zeit lang auf dem Prüfstand mit 24 Bildern pro Sekunde betrieben. Einige tun es auf Projektoren.

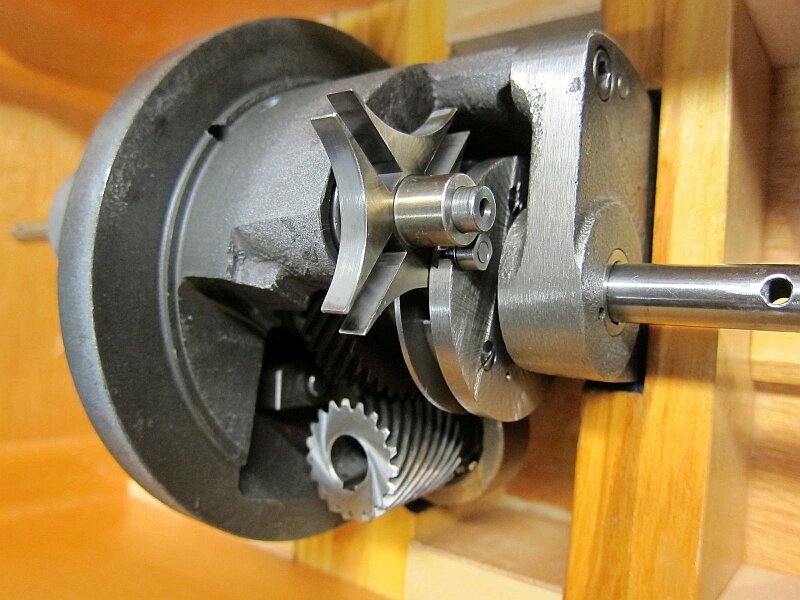

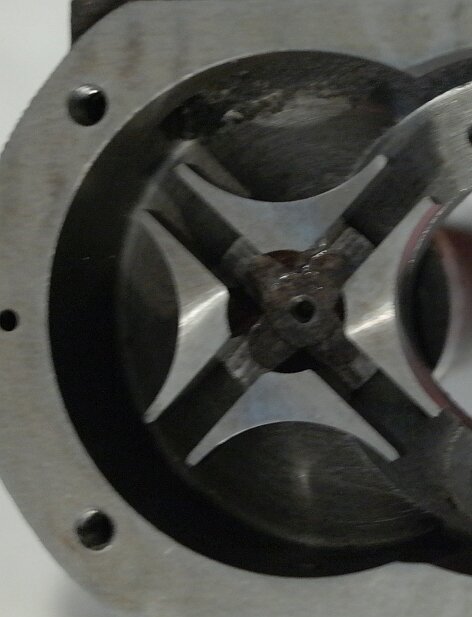

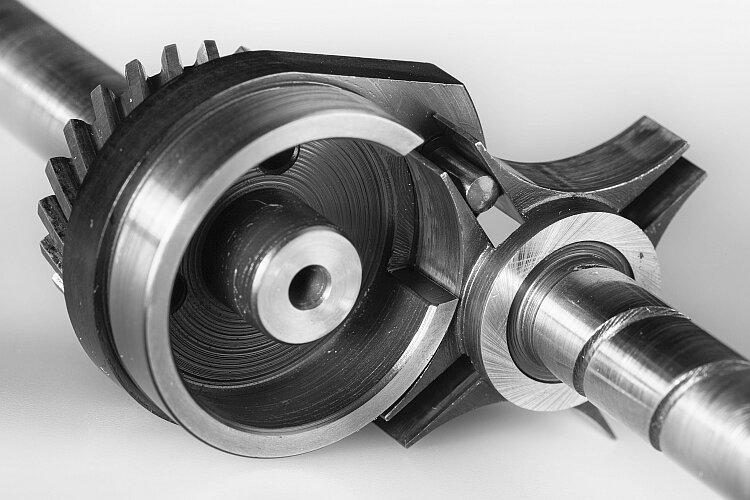

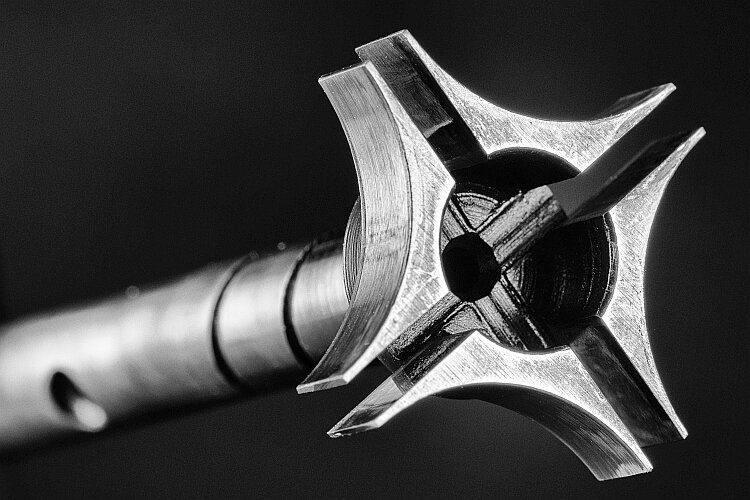

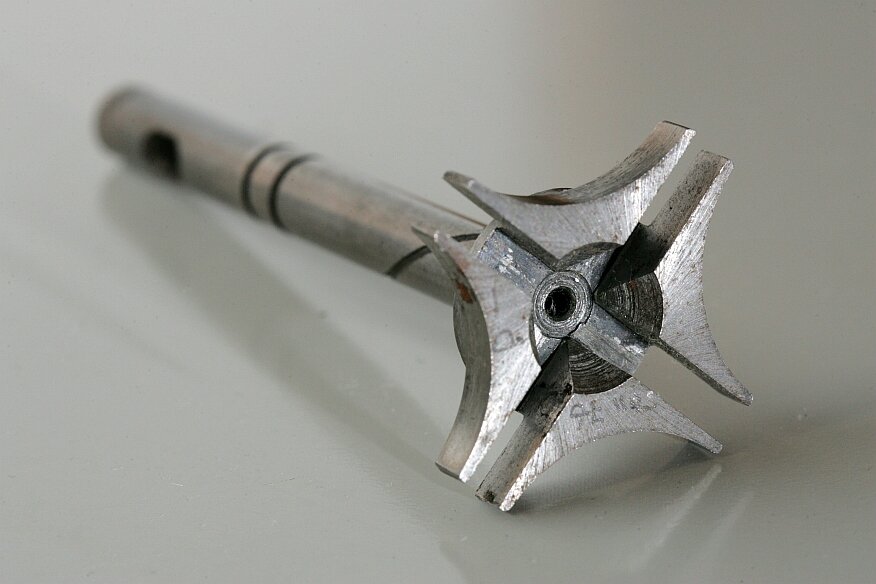

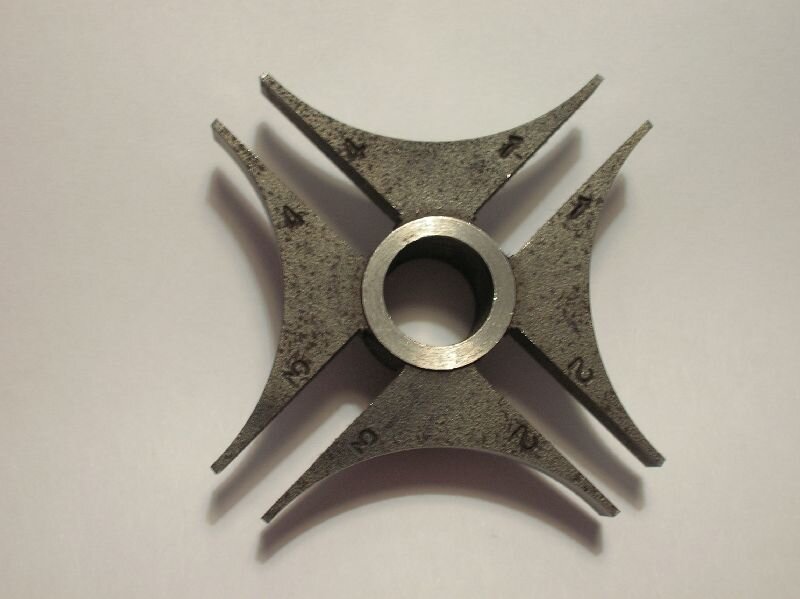

Einige Beispiele sind hierbei hochgeladen. Simplex E-7 Prevost P93 Nichion Crown LOMO 23-KPK BAUER U-4

Ich habe aus Textolite (komprimiertes Textil) wahrscheinlich von Philips gesehen, die Schlitzenden (Die Enden, die nicht mit dem Stift in Berührung kommen) sind geschlossen, um nicht zu knicken. Filmmechaniker hat Recht. Italienische und deutsche Kreuzen sind größer. Japanische Kreuze sind mittelgroß, amerikanische und manche Sowjetische Kreuze sind kleiner.

Die konventionelle Methode zur Herstellung des Malteserkreuzes (in Kürze): 1. Drehen (nur Kreuz oder Kreuz mit Welle), um die grobe Form zu erhalten, 2. Fräsen der Schlitzbahnen und der Sperrflächen, 3. Schleifen der Arbeitsflächen, um die endgültigen Abmessungen zu erhalten. Anmerkungen: Die Auswahl des Materials (Stahl) und die Wärmebehandlung sind unterschiedlich. Die Werkstücke werden auf einem Drehtisch und einem Teilapparat montiert. Für den Schlitz (der wichtigste) werden Anfangs- und Endpunkte des Weges gebohrt, und die groben Schlitzausschnitte werden in einem Durchgang gefräst; dann werden die Schlitzflächen immer einzeln in drei Durchgängen für jede der beiden parallelen Schlitzflächen gefräst. Der Fräser sollte ein 2-schneidiger Schaftfräser mit geradem Schnitt sein. Das Schneidverfahren ist das konventionelle Fräsen, nicht das Gleichlauffräsen! Der Treiberstiften wird immer separat durch Drehen bearbeitet. Im Allgemeinen wird er entweder in die Halteplatte gerammt oder geschraubt. Beim Schleifen werden die Schleifmittel entsprechend den Werkstückteilen abgerichtet. Für die Anpassung der Sperrscheibe (Exzenter/Nocken) an das Kreuz wird ausschließlich Handarbeit verwendet. Drahterodieren (wire EDM) ist eine teure Methode!

Lieber Clemens, vielen Dank für Deine freundliche Antwort und das schöne Foto im Anhang! Ja, ich habe ein wenig Wissen über BOSCH FERNSEHANLAGEN und BTS, etc. Eigentlich schreibe ich dies im Auftrag meines Freundes hier in Istanbul, der 85 Jahre alt ist und unbedingt wieder seinen Scanner bedienen möchte! Ich werde auch meinen guten Freund Ewald Bath in Deutschland kontaktieren. Wenn gefunden wird, werde ich es hier teilen. Herzlichen Dank nochmals. Liebe Grüsse, Erkan

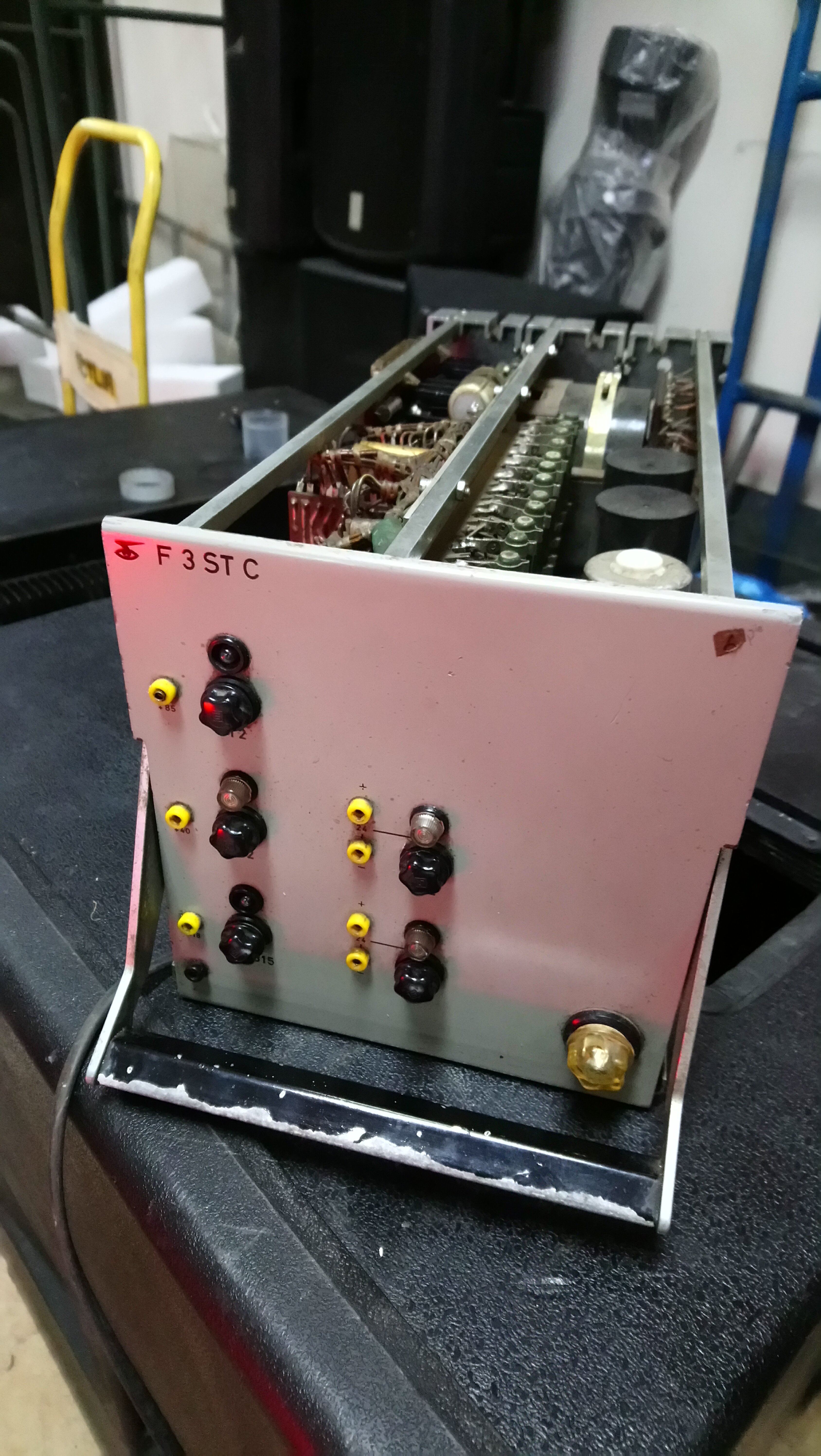

Hallo, ich suche das Schaltbild des Netzteils (FERNSEH FC 35 L 40 Farbfilm-Übertragungsanlage). Herzlichen Dank! Erkan

Gefunden!

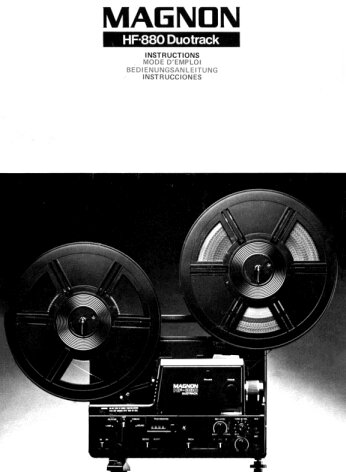

Das Handbuch zu MAGNON wurde gefunden: Magnon HF-880 DUOTRACK projecteur - mode d'emploi 31 pages FRA GBR DEU ESP 4732kb

Sehr geehrte Forummitglieder, ich suche momentan die Bedienungsanleitungen dieser Super 8 Tonfilmprojektoren: RICOH HI-SOUND 1200M MAGNON HF-880 Duotrack Könnte mir jemand die Scans senden. Herzlichen Dank für Ihre Aufmerksamkeit! MfG, Erkan

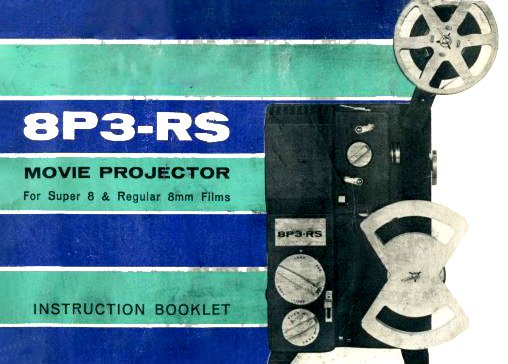

Liebe Mitglieder, ich suche die Bedienungsanleitung für Yashica 8P3-RS/Revue-mat Universal 8. Ich würde mich freuen, wenn jemand die Scans teilen könnte. Herzlichen Dank!

Gefunden!

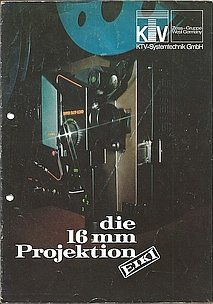

Hallo Filmfreunde! Hat jemand diesen Prospekt? Ich frage, weil ich nur die Scans der Seiten 5 und 6 brauche (@ 300DPI, wenn möglich). Ich werde sehr froh sein. MfG.

Herzlichen Dank an Herrn Andreas Sxxxxx (aus Berlin) für diesen seltenen Prospekt! https://kinotechnikundmehr.wordpress.com/kinotechnik/dokumentation/

Liebe Mitglieder, Ich suche nach den Scans der Canon Canosound PS-1000 Bedienungsanleitung. Könnte in jeder Sprache sein. Vielen Dank für Ihre Aufmerksamkeit!

Danke für Dein Antwort. Ich habe Informationen weltweit als ich sammelte Dokumente aller Art seit 35 Jahren. Wollst Du etwas Besonderes oder Stefan? Bereits habe ich online: https://eishaki.wordpress.com https://erkanumut.wordpress.com (Chinisische Herstellern) Search > Chinese

Hallo Filmtechnik Freunde! Ich wünschte, Dr.-Ing. Harald Wiese hätte sein Buch Kinogerätetechnik Band II veröffentlicht, weil seine erste Band erstaunlich ist. Diese Art von hochtechnischen Bücher sind rar. Harald Weise: Die Kinematographische Kamera, Die Wissenschaftliche und Angewandte Photographie, Band 3 Kurt Michel, Herbert Tümmel: Laufbildprojektion, Die Wissenschaftliche und Angewandte Photographie, Band 6 Kurt Enz: Filmprojektoren, Filmprojektion Ich habe viele Bücher, wie die oben in Russisch und Chinesisch. Ich spreche auch Russisch, aber Chinesisch ist so schwierig mit Web-Übersetzung. Ein Buch ist besonders voll von technischen Informationen, aber leider in Chinesisch!

Danke Sam. Der Verkaufsprospekt sieht wie folgt aus:

Hallo Filmfreunde, Hat jemand das Prospekt von ERNEMANN VIIB? Ich werde sehr dankbar für die hochwertige Scans sein. Danke Ihnen für Ihre Aufmerksamkeit.

Am häufigsten: Cinemeccanica, Prevost, Pio Pion, Fedi, Iskra, prexer AP, LOMO KPT, Ernemann, Kinoton, Century, und Monee Viele Theathern haben ein Analog und ein Digital zur Zeit. Hier sind Christie und NEC populare Marken.

Meine erste Begegnung mit japanischen Projektoren stammt Jahr 1984. Ich habe die Hersteller und Vertreiber in Japan gefunden. Ich habe Japan im Jahr 1995 zum ersten Mal besucht, und hatte die Tokiwa-Werk in Tokyo, ELMO in Nagoya und EIKI in Osaka besucht. Ich war der Vertreter für Tokiwa hier in der Türkei. Tatsächlich wurden einige 35mm Tokiwa Projektoren in die Türkei in den 60er Jahren importiert. Keine Notwendigkeit zu sagen, waren viele 16mm Eiki, Elmo und Hokushin Projektoren im Einsatz hier wie in der ganzen Welt. Ich habe beschlossen, ein Buch über die japanische Projektoren zu schreiben und ein Blog dazu, um mein Wissen mit anderen zu teilen. Ich habe Japan zum zweiten Mal im Jahr 2012 besucht, um Sponsoren für mein Buch zu finden. Aber ich kam ohne Erfolg zurück. Niemand wollte für so ein Buch an der Zeit investieren.

vielen Dank WEWA! Ich habe einen Blog über die japanische Projektoren. Einige Projektor-Hersteller sind die AEG-Projektoren kopiert.

Hallo Filmfreunde, hat niemand Prospektmaterialen von AEG EURO G und die andere AEG Modellen? vielen Dank!

Es ist vielleicht AEG EURO M (1936), G (1938) hat die Ölfenster im Mitte. Auch das Filmkassette-Design wurde später geändert.
