So, das Teil läuft soweit und ist ziemlich ruhig. Aber ich habe ganz schön heftiges Blendenziehen und weiß nicht warum?! Die Blende sitzt fest auf der Achse und läst sich nicht justieren. Jemand eine Idee? 🤷‍♂️

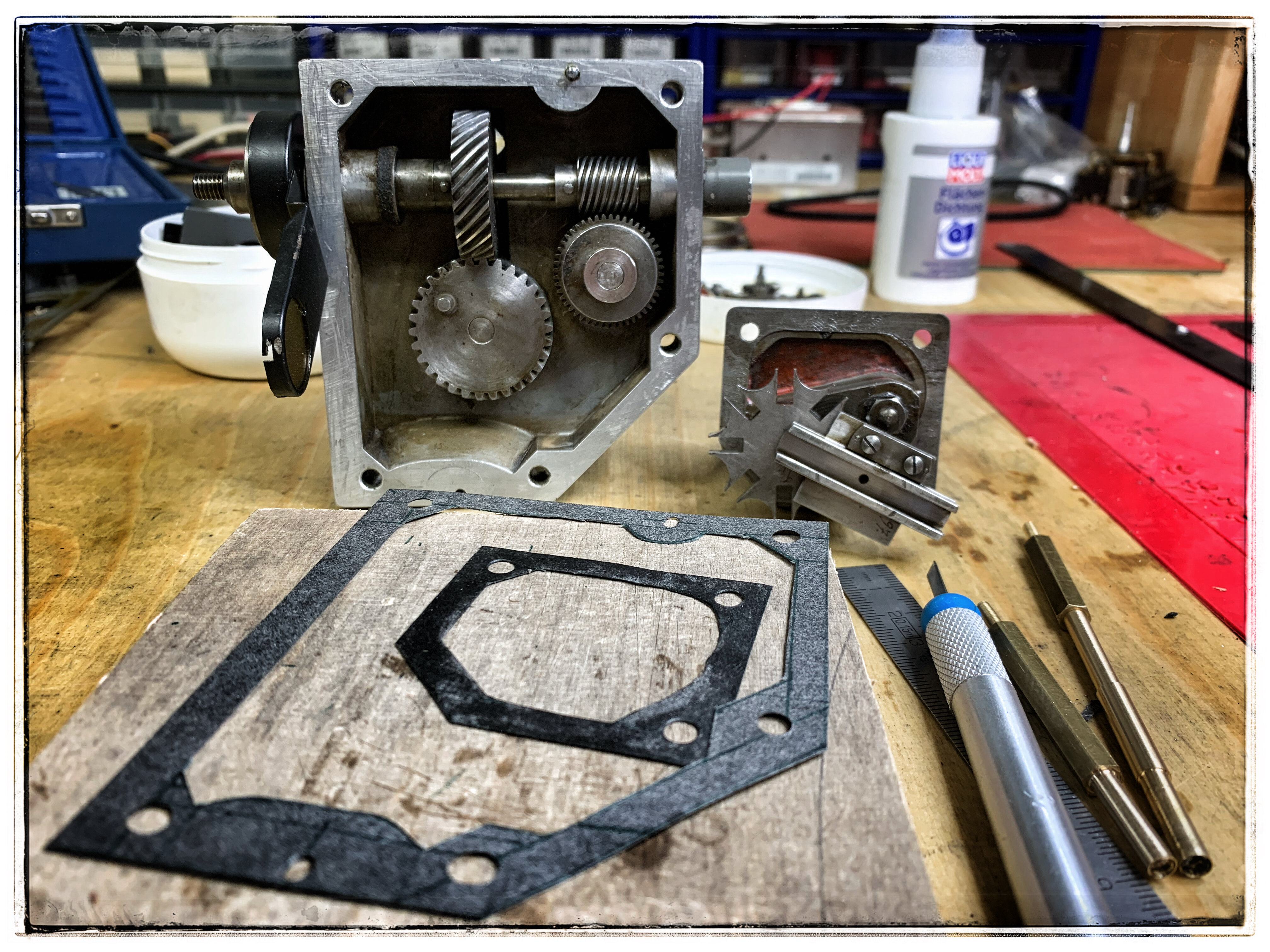

Heute, Dichtungen anfertigen. 🤓 Jetzt muss nur noch das Fett ankommen...

Ganz schön viel Arbeit beim Kinox S. Hatte noch nie einen sooo extrem verölten Projektor auf der Werkbank. Das Öl hat auch einige Gummiisolierungen an den Kabeln aufgelöst. Naja, der Weg ist das Ziel.

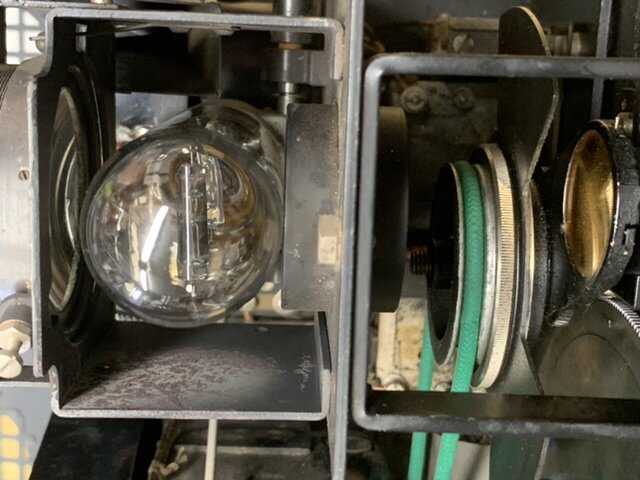

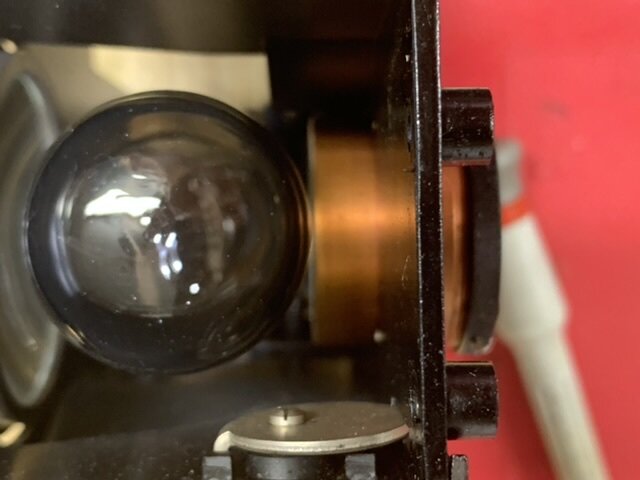

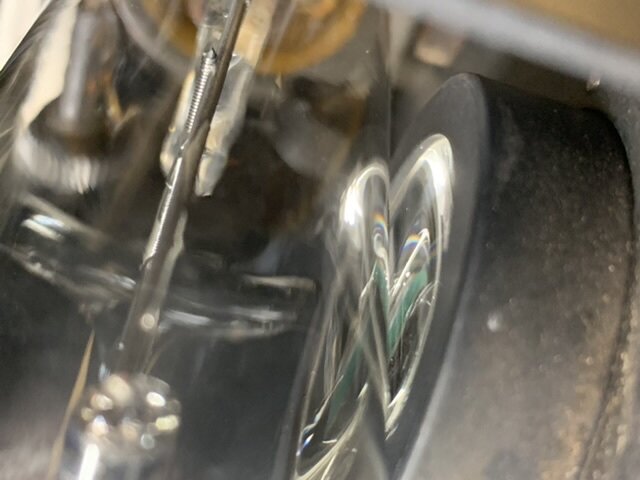

Es ist definitiv die normale Position der Lampe. Zwei Bilder, Kinox N. Das Bild mit dem goldenen Kondensor ist der Kinox S. Auch da direkt an der ersten Linse. Aber bei beiden Projektoren ist der Hohlspiegel justierbar.

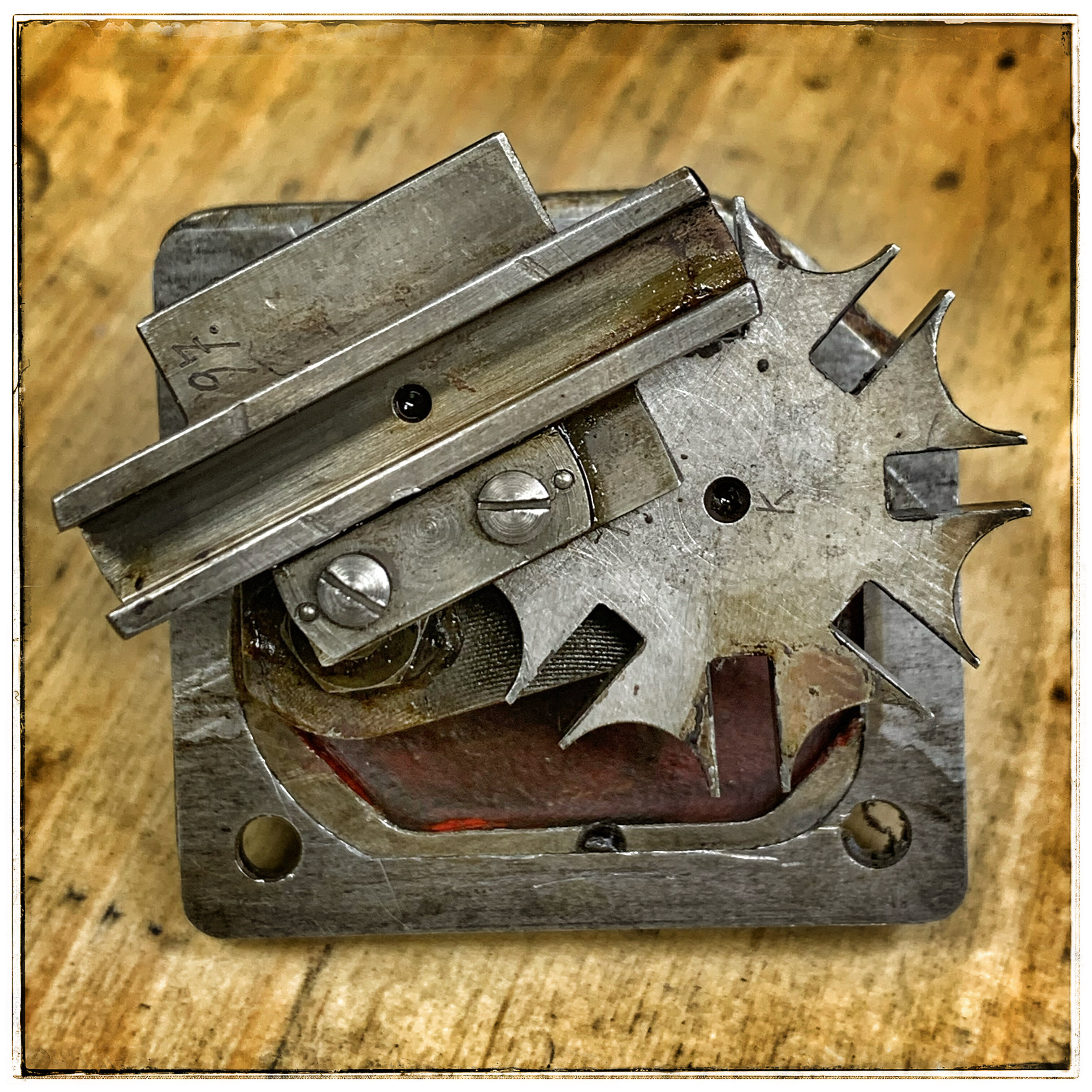

In den Videos ist ein Kinox N zu sehen. Ich habe aber einen Kinox S mit Malteserkreuzgetriebe. Der sieht ganz anders aus. Hier mal das Kreuz:

Der Kinox N hat einen Greifer.

Dann habe ich den S 500. Es war eine 500W 100V P28s Lampe eingebaut und eine weitere 500er ist als Ersatz dabei. Und in der Bedienungsanleitung ist die 500W Kinox-S Variante dick unterstrichen.

Der Riemen ist noch ok. Die PU Riemen schweiße ich selber. Völlig geniale Erfindung diese Riemen. 🤓 Die erste Kondensorlinse ist leider gebrochen. Sollte aber keine großartigen Auswirkungen haben. Wahrscheinlich sind 500W recht viel für den kleinen Kondensor.

Guten Morgen ihr Lieben, ich restauriere gerade einen Kinox S. Der Vorbesitzer hatte das Getriebe mit Klebstoff abgedichtet und alle Schrauben zerwürgt. Und außerdem Oel statt Fett verwendet. Dementsprechend sah er innen aus. 😐 Der ganze Projektor ist jetzt zerlegt und wird komplett überholt. Jetzt die wichtige Frage. Laut Bedienungsanleitung muss Fett in das Malteserkreuzgetriebe. Welches soll ich nehmen? Ganz normales Wälzlagerfett? Fett macht auch Sinn, da das Getriebe nach oben hin zwei offene Mini“schornsteine“ hat. Mit Oel im Getriebe, würde dieses bei seitlichem Transport auslaufen. Grüße, Thomas.

Du schreibst, du hast den Filz entfettet. Hast du danach wieder Fett in den Filz einmassiert? Das ist wirklich wichtig!

Das findest du alles hier im Forum. Quasi ein Dauerbrenner. 🤓

Ich schaue tatsächlich jeden Sonntag die Maus. Und das schon so lange ich denken kann 😊

Der Weimar ist ganz nett, wenn er denn gut funktioniert. Es gibt aber deutlich bessere N8 Projektoren! Ich nutze 2 Eumig P8 umgebaut auf Halogenlampen und einen Revuelux 30b. Der Weimar3 steht nur noch rum.

Du bastelst dir als Erstes eine Art Mattscheibe. CD Hülle anschleifen und mit einem Edding ein 24x36mm Rechteck auf die provisorische Mattscheibe malen. Objektiv irgendwo befestigen, auf Unendlich stellen und es draußen oder am Fenster Richtung Horizont blicken lassen. Mattscheibe nehmen, mit der matten Seite Richtung Hinterlinse und schauen wann das Bild beim vor und zurück bewegen der Mattscheibe scharf wird. Position halten und den Abstand zum Objektiv messen. (Unterseite mit den Schrauben) Sollten ca. 29mm sein. Dann wäre es ein Objektiv für eine Schraubleica. Und weiterhin siehst du ja im Rechteck den Bildausschnitt des Objektivs. Damit kannst du auch gleich feststellen, ob es einem 50er entspricht.

Die Federdosen von Grammophonen zerlege ich auch und fette sie neu. Das teilweise 90 Jahre alte Fett ist fast immer steinhart. Ist immer so eine Art Graphitfett. Nur erhitzen würde nichts bringen.

Ich glaube ich habe irgendwann mal einen Karton mit Plangläsern erbeutet. Soll ich mal auf dem Dachboden nachsehen, ob da was Sinnvolles für euch dabei ist? Grüße, Thomas.

Ich auch nicht! ?

Das macht ja keiner, aber es ist schon wieder eine falsche Aussage. Genauso wie behauptet wurde, dass man keine Lüsterklemmen verwenden darf. Was sich im Nachhinein eindeutig als falsch herausgestellt hat.

Alles halb so wild. Nichts wird so heiß gegessen wie es gekocht wird. Bei neuen Seiten lässt man die Cookies zu und gut. Ich surfe immer noch genauso problemlos durch das Internetz wie vor der DSGVO.

Blogspot ist ein simpler Google Dienst für Blogs. ?‍♂️ Daten greifen alle ab, nicht nur Google. Warum wird vom Besuch der Seite abgeraten?!

Macht er auch im Ernstfall. ?

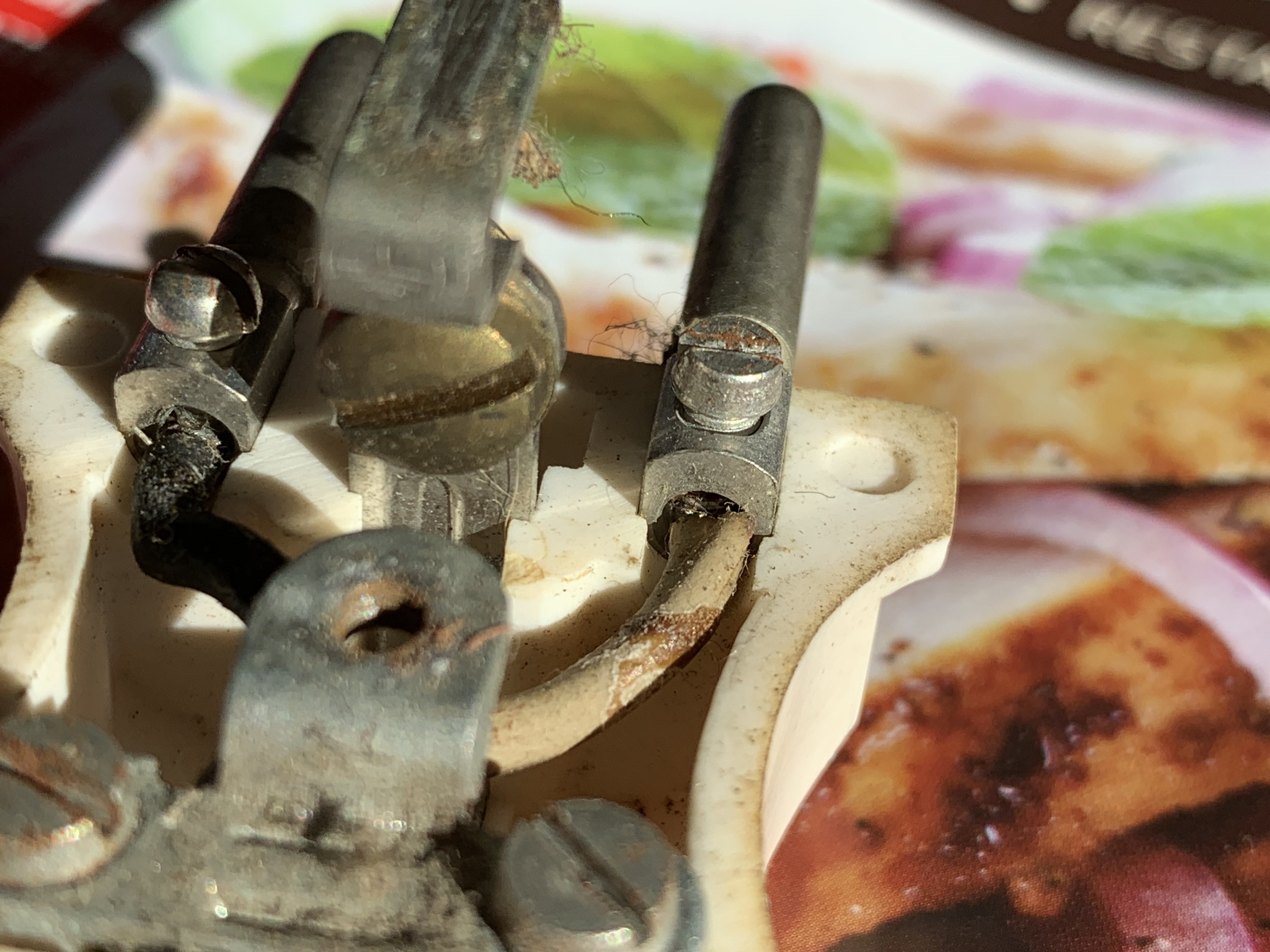

Bei der originalen Verkabelung gab es weder Zugentlastungen noch einen Schutzleiter ?

Zitat Elektropraktiker.de: “In Verbindungsdosen (Abzweigdosen) können sowohl Verbindungsklemmen als auch Leuchtenanschlussklemmen verwendet werden. Dabei ist es nicht von Bedeutung, ob es sich um Schraub- oder Steckklemmen handelt.“ Also selbst an diesen kritischen Stellen sind LK zulässig. Mal so ganz nebenbei, die meisten Herdanschlussdosen sind VDE Konform und haben Lüsterklemmen im Inneren.

Den nicht längeren PE lass ich mir gerne ankreiden, aber den Rest ganz sicher nicht. Bevor die Zugentlastung nachgibt, reißt eher das Kabel. Die linke Lötstelle ist noch original mit der Ader die ursprünglich dran war. Da ist die Ader sogar noch in die Öse gehäkelt und verlötet. Lüsterklemmen sind definitiv zulässig und nur in Verteilungen nicht zugelassen. Man kann auch einfach mal die Kirche im Dorf lassen. Haarsträubend finde ich schon reichlich frech ehrlich gesagt. Der Elektrotechnische Ignorant toppt aber alles. Und ja, jetzt habe ich schlechte Laune.

Diese Sicherungshalter sind explizit für 250V AC gebaut worden. Mit einer Durchschlagfestigkeit von 3kV AC. Hätte der Abstand größer sein sollen, hätte man das Teil entsprechend größer konstruiert. Mal abgesehen vom Sicherungshalter, hier mal das Bild eines stinknormalen Schukosteckers. Abstand L/N zum PE gerade mal 3,5mm. Oder schaue dir die ganzen Schaltnetzteile mal an!
