Zum Umrüsten eines HKS Normal 8 nach Super 8 ist nicht nur das Perforationsrad sondern auch das Filmfenster und die Stanze auszutauschen. mit freundlichen Grüßen KGK

Hallo Martin wenn Du auf 5 Sek kommen willst versuche mal den R 107 zu verkleinern eventuell ein Trimmer von 470 K einbauen und dann in kleinen Schritten diesen von 470K kleiner einstellen bis du die 5 Sek wieder erreicht hast.Denn die Zeit errechnet sich nach der Formel " Zeit t = R * C " bis der Kondensator (C107) geladen ist, dann schaltet erst der Transistor Q101 durch und somit arbeitet erst die nachfolgende Schaltung. Das du jetzt 8 Sekunden hast liegt wohl an den Bauteile Toleranzen. mit freundlichen Grüßen KGK

Hallo Martin ,ich denke der Kondensator C107 ist defekt. Denn wenn dein Relais eingeschaltet ist wird über die Relaiswicklung minus an den Kondensator geführt und wenn dieser defekt ist wir die Basis vom Transistor Q101 gegen Masse gezogen und dadurch sperrt dieser Dann . Mess den Kondensator mal mit dm Ohmmeter auf Kurzschluß. mfg KGK

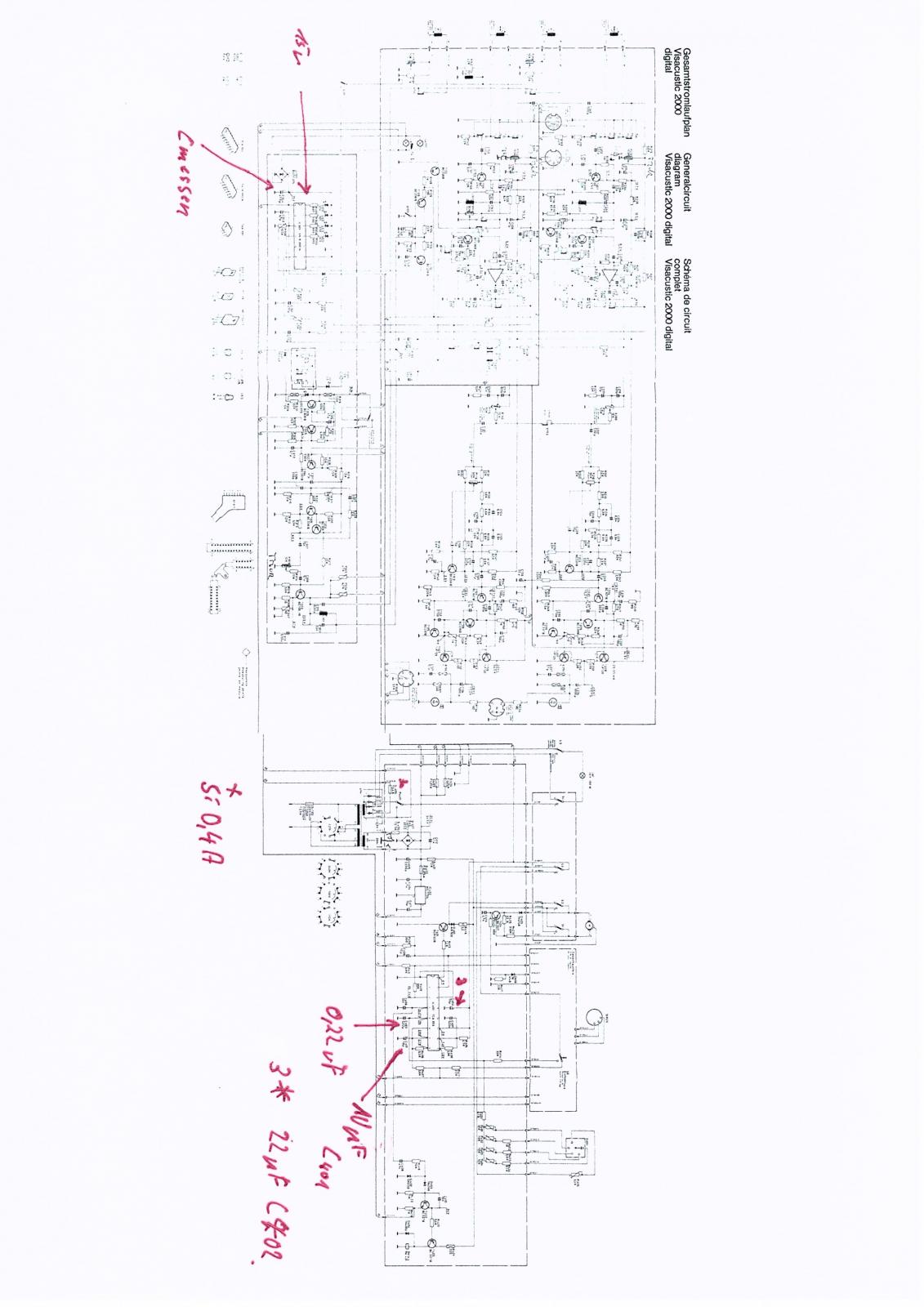

Hallo Bernd,hier habe ich Dir den Schaltplan vom 2000 visacustik mal angehängt mit den markanten Bauteilen . Ich hoffe das Du damit den Fehler schnell findest mfg KGK

Hallo Bernd , die Kondensatoren befinden sich auf der Motorsteuerplatine ,(auf der Platine mit den Sicherungen"wenn du von hinten drauf schaust rechts und links vom IC TCA955 und der andere rechts vom IC TCA 955. Hast du nach auswechseln von deinem Kondensator 470uF mal die 15V Spannung gemessen denn die müßte dann da sein. Mess doch nochmal die Sicherung aber im ausgebauten Zustand ,denn wenn die Sicherung defekt ist und der Fehler noch besteht mißt Du den Kurzschluss,mit ausgebauter Sicherung hast du zwischen der Sicherungshaltung einen Widerstand größer 250 Ohm. Wenn die 15V vorhanden sind dann leuchtet die Front und das Zählwerk ohne das Du einen Schalter betätigen mußt. mfg KGK

Hallo Bernd, ich habe bei einem visacustic 1000 und einen visacustic 2000 das verharzte Fett mit einem geträngten harten Pinsel erst einmal von den Achsen entfernen. (Getränkt habe ich den Pinsel mit Maschinenkriechoel,aber nicht zu nass machen soll ja nur das alte Fett beseitigen und darf nicht auf Gummiteile angewendet werden. Zur neuen Schmierung habe ich Uhrenöl verwendet.(das harzt nicht und greift den Kunststoff nicht an). Zahnräder habe ich noch nicht wechseln müßen.Wenn aber dann würde ich Messing Zahnräder verwenden zB von Wittner oder Super8-Profis . ich hoffe es hilft dir weiter. MFG KGK

Hallo Bernd,leider kann ich kein Photo mehr machen Projektor ist schon wieder aus dem Haus,aber du hast den richtigen gefunden nach deiner Beschreibung von 23,55Uhr er ist senkrecht stehend verbaut die Masse ist vom Austritt des Kondensators rechts herunter zur Platine geführt der Pluspol des C ist daher sehr kurz auf der Platine stehend. Messen kannst du es indem du von der Motorplatine am unteren Langen Stecker die Sicherung entfernst und vom Sicherungshalter am Außenrand der Platine mit dem Ohm - Meter misst ,denn über Pin 4 (roter Draht im Schaltplan mit Nr (21 ) bezeichnet führt zur kleinen Zähler-platine zum Kondensator .Wenn Kondensator defekt ist wirst du so ca. 0 Ohm messen wenn Kondensator ok ist wirst du ca. 8 Ohm messen. MFG KGK

Nachtrag hatte heute auch einVisacustic 2000 hier bei dem nur das Projektionslicht leuchtet. Kein Vor oder Rücklauf und auch die Einfädelung bewegte sich nicht die Beleuchtung der Vorderseite war auch aus. Die Ursache war ein defekter Kondensator von 470uF/16Volt der befindet sich vorn auf der Zählerplatine und hat die Bezeichnung C304 im Schaltplan .Der zieht die 15V voll auf Masse. vielleicht hilft dieser Hinweis ja den ein oder anderen. mfg KGK

Hallo hatte gerade die gleiche Fehlererscheinung an meinem Braun Viscustic 2000 . Ich mußte zwei Tanta- Kondensatoren am IC TCA 955 auswechseln dann funktionierte wieder alles. Die Kondensatoren hatten die Werte 10uF und 22uF /16 V mfg kGK
