Sandro Proske

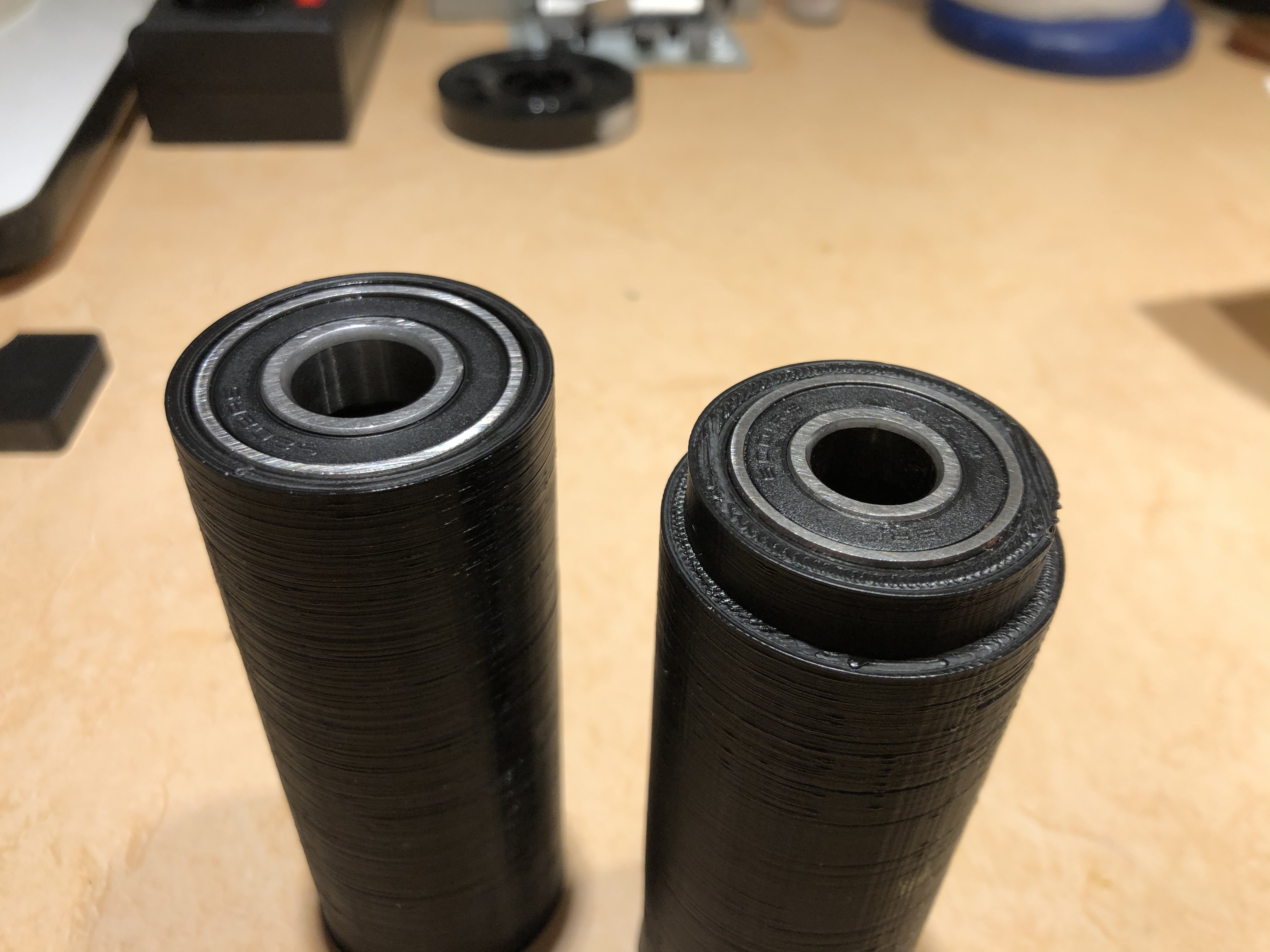

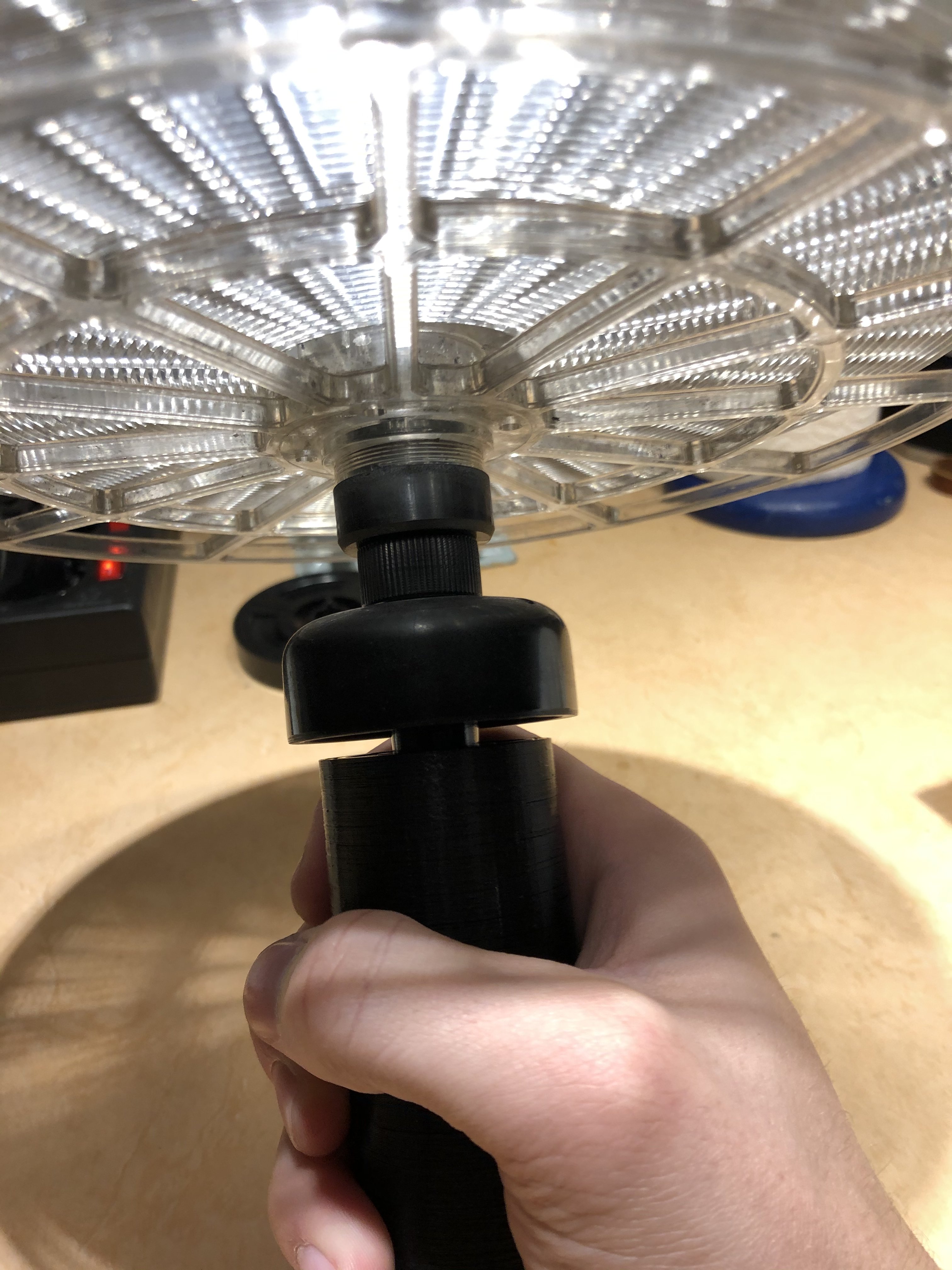

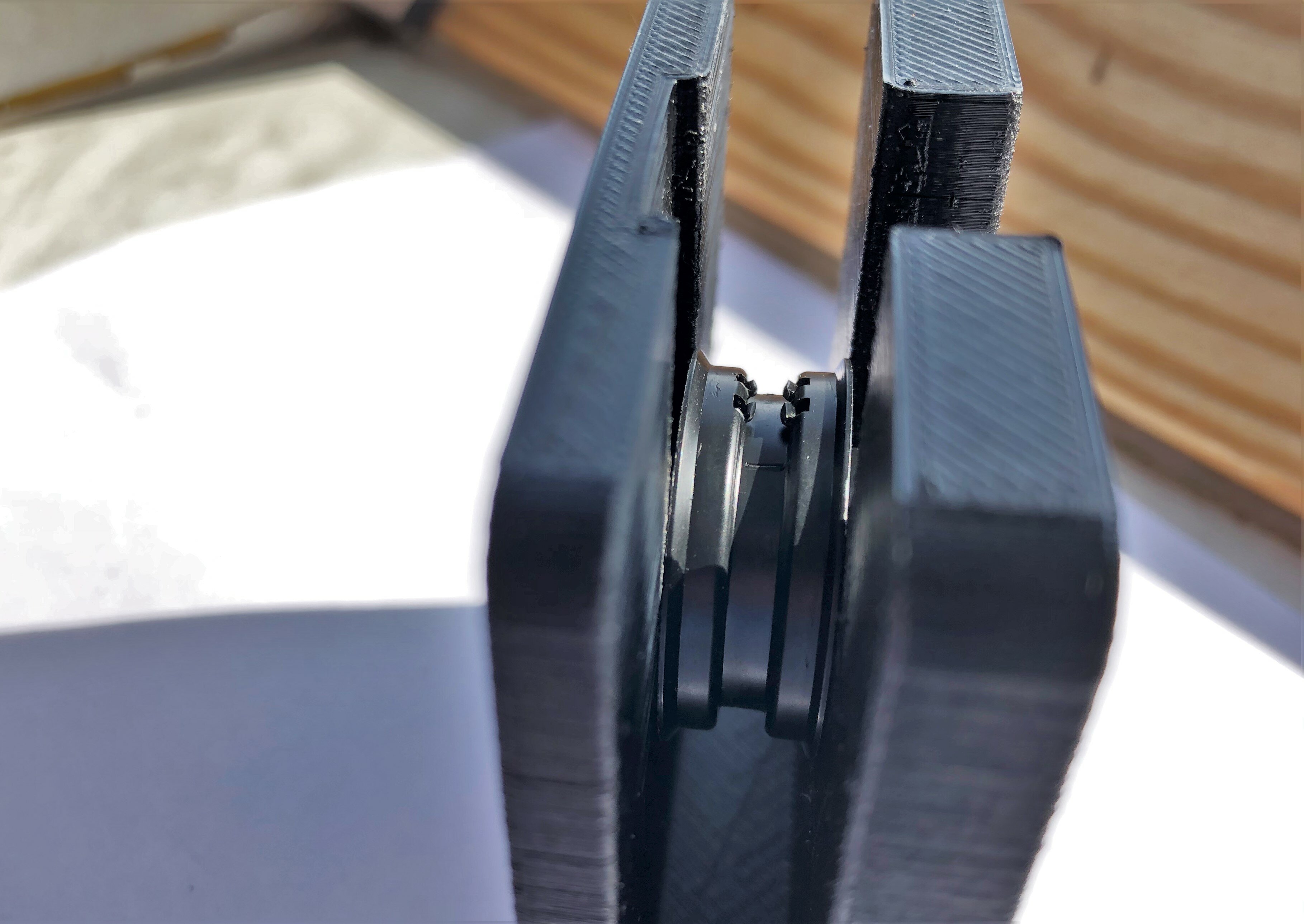

Ich habe für meine beiden Lomo-Tanke nun endlich so eine geniale Abspulhilfe. Sie sind natürlich 3D-gedruckt. Das habe ich über vier Jahre vor mir hergeschoben... 😂 10m Lomo-Tank: 6001-2RS (12x28x8mm) Kugellager 15m Lomo-Tank: 6202-2RS (15x35x11mm) Kugellager stl-Dateien: 15m_Abspulhilfe.stl 10m_Abspulhilfe.stl

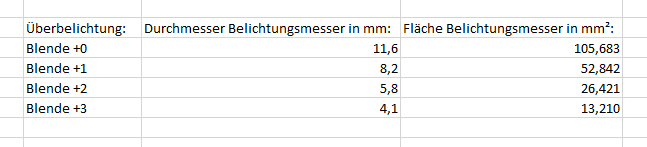

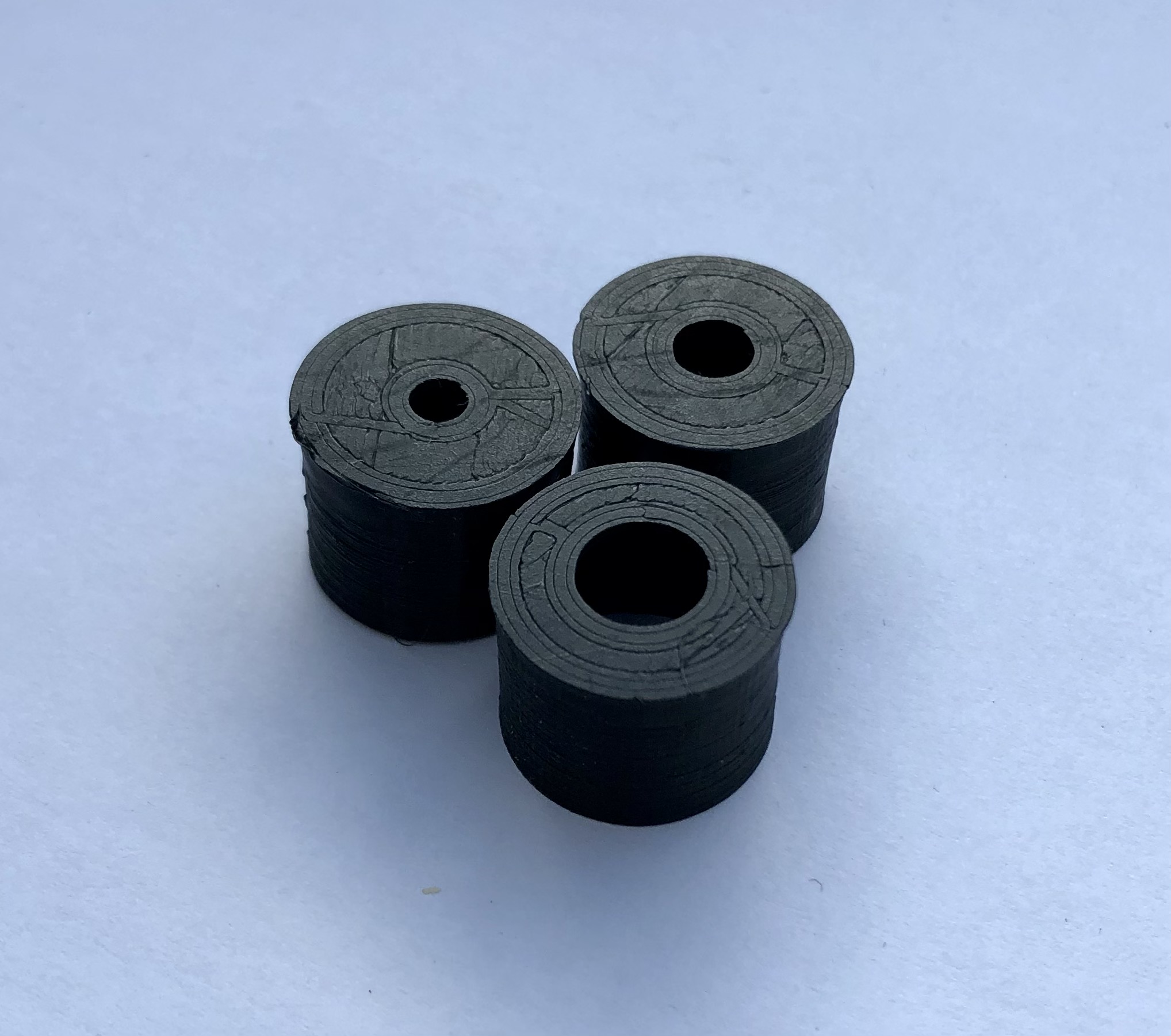

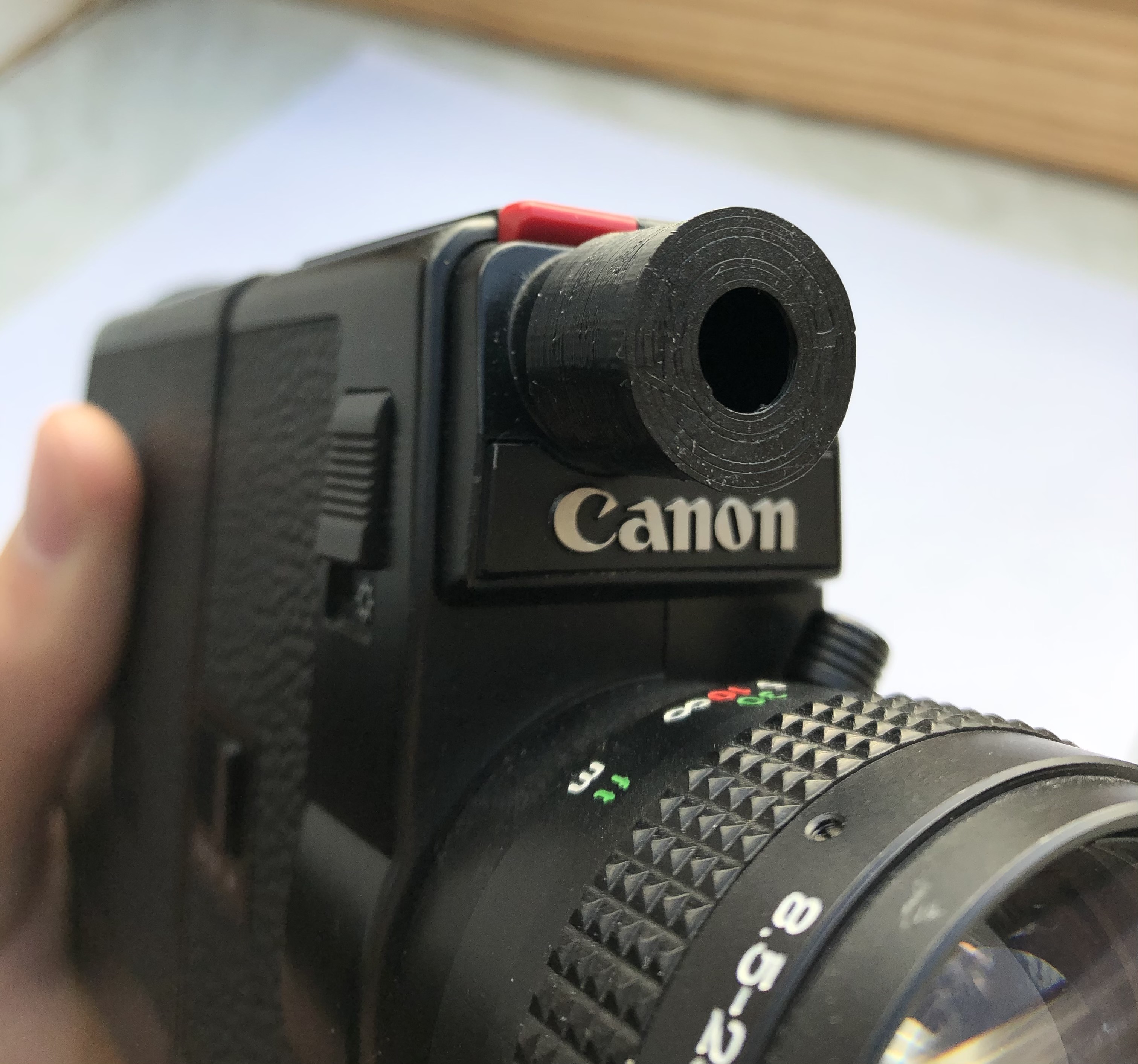

Mit der Canon 310xl (Welche meine Hauptkamera ist) kann man die Super 8 Kassetten ja problemlos 2 Blenden überbelichten. Also Beispielsweise einen 100ASA Film mit 25ASA. Was aber wenn man den Film nur eine oder gleich drei Blenden überbelichten will? Das ist leider mit der 310xl nicht möglich. Aus diesem Grund habe ich für das "Rohr" des Belichtungsmesser Aufsätze gedruckt, welche die Menge an Licht halbieren, das auf den Belichtungsmesser fällt. Die Halbierung der Menge an Licht wird einfach durch Halbierung der Kreisfläche erzielt. Das ist der Aufsatz für eine Blende Überbelichtung. Die exakten Werte für den Durchmesser der Löcher habe ich in einer Excel-Tabelle zusammengefasst. Falls ich einen Denkfehler in meiner Rechnung habe, dann sagt mir das bitte. 😀 Hier die stl-Dateien. +1.stl +2.stl +3.stl

So sieht das Ergebnis dann aus.

Belichte ihn auf 6ASA. E6 38C: FD: 15min CD: 6min BX: 6min

Ich weiß nicht ob es noch aktuell ist, aber der 7245 hat Remjet, da es ein Negativ-Film ist. Diese Sorte habe ich schon öfters als Umkehrfilm entwickelt.

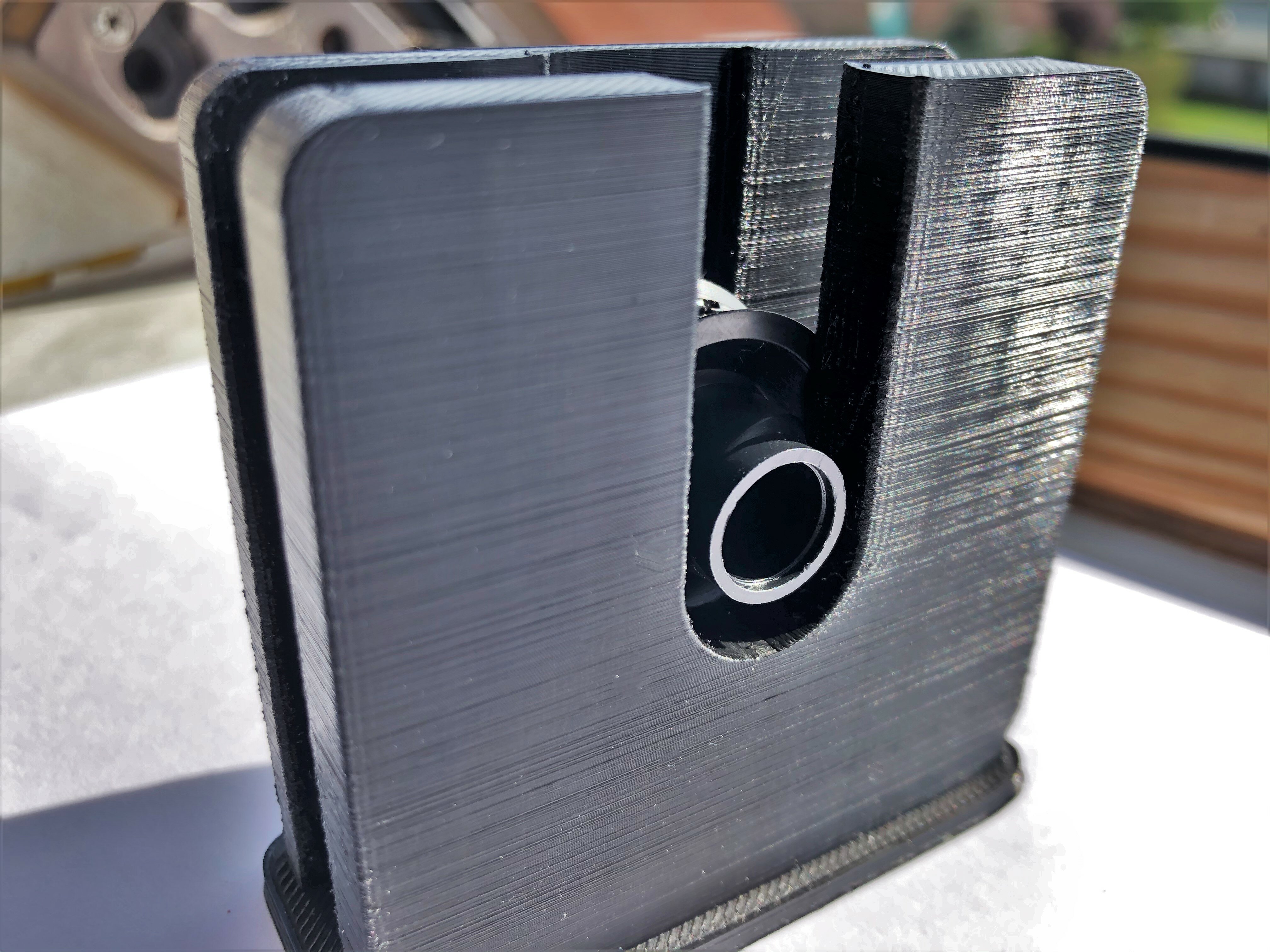

Und auch die Abrollhilfe ist fertig. Der Aufwickler einer Kodak-Kassette passt zumindest wunderbar rein und er dreht sich auch leicht.

Nein, ich habe alle Maße die brauche. Sie druckt gerade.

Das mache ich. Die Single 8 Ablänghilfe und den Kassettenöffner habe ich da bereits hochgeladen. Hier ein Link zu meinem Profil: https://www.thingiverse.com/cbsandro/designs

Soeben habe ich die Kaccema-Ablänghilfe fertig bekommen. Falls noch jemand Interesse an dieser Art von Ablänghilfe hat, der kann sich bei mir melden. 🙂

Genau so ist es!

Der neue Motor ist eingebaut und der 3D-Drucker funktioniert wieder einwandfrei.

Ach ja, den Entwurf für den Kaccema-Kern habe ich auch fertig. Ich hoffe er ist von den Maßen her gleich mit dem Kodak-Kern.

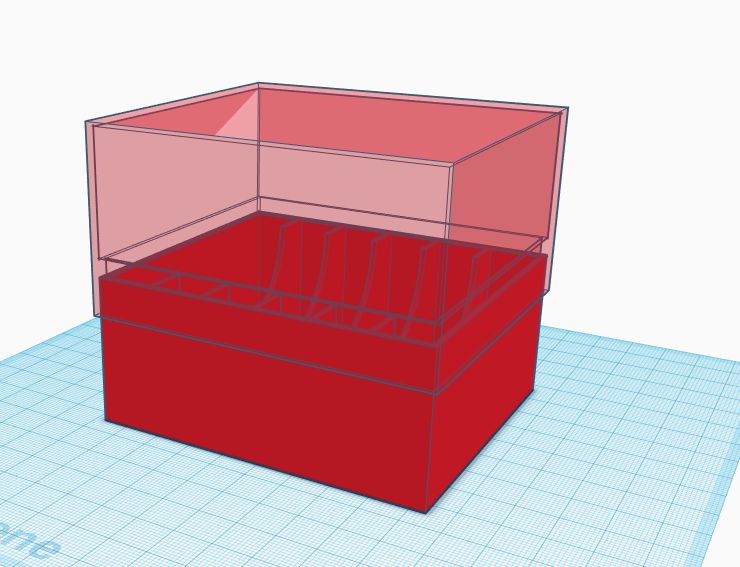

Ich benutzte das Online-Programm Tinkercad.com .

So in etwa könnte es werden. Das Teil passt aber nur für die Adox-Kassetten. Für die Kaccema, müsste ich einen separaten Entwurf machen.

Das sollte kein Problem sein, so etwas zu konstruieren. Es würde sogar ohne die Schraube auskommen.

Leider nicht.

Bein neumodischen Apparat ist sehr wahrscheinlich die Steckverbindung (Buchse) an einem Schrittmotor kaputt. Irgend ein Wackelkontakt oder so. Hoffentlich funktioniert alles nach dem Einbau eines neuen Schrittmotors wieder.

Sobald der 3D-Drucker wieder funktionstüchtig ist, werde ich das Teil ausdrucken, und evtl. noch etwas verbessern.

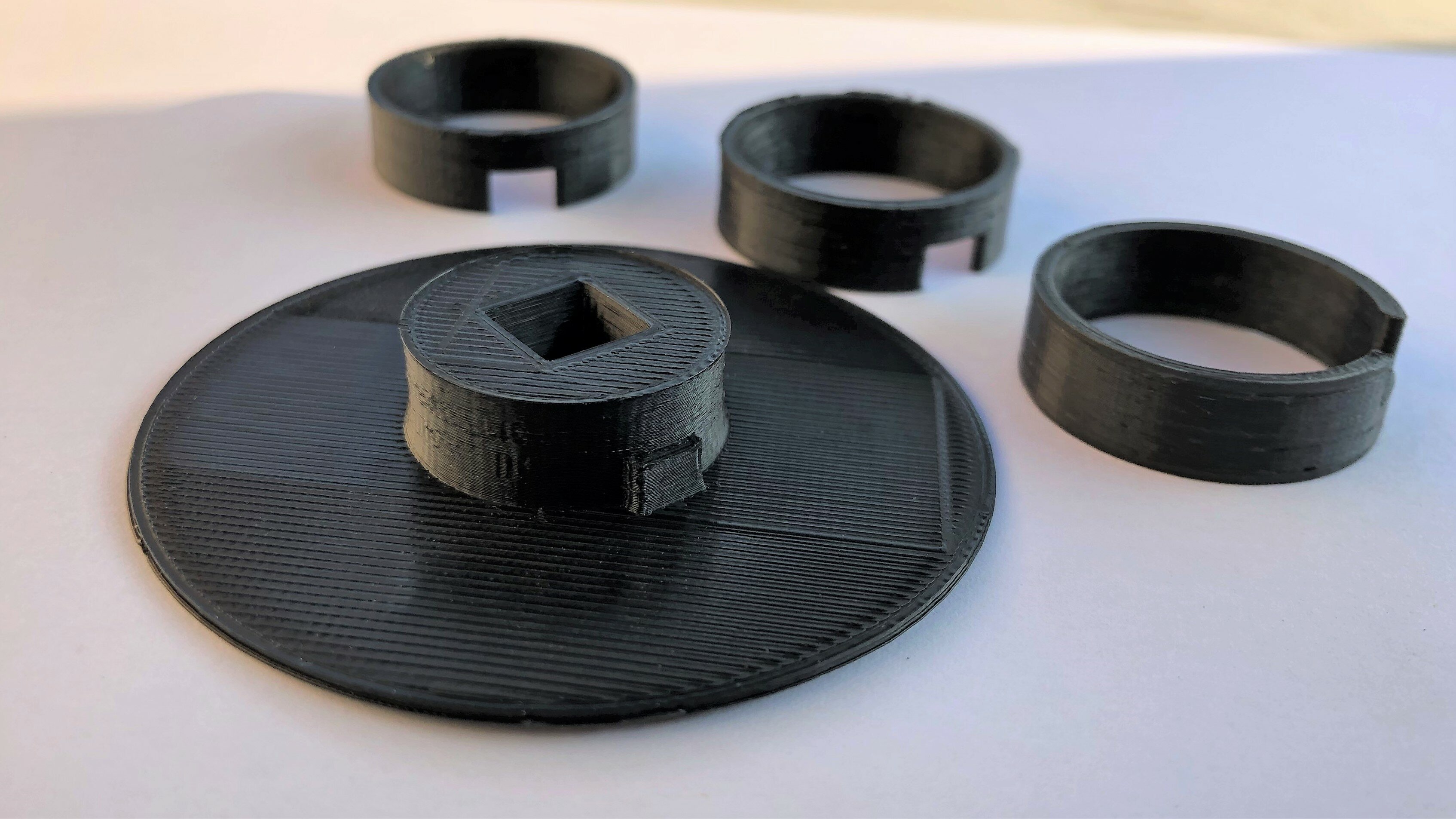

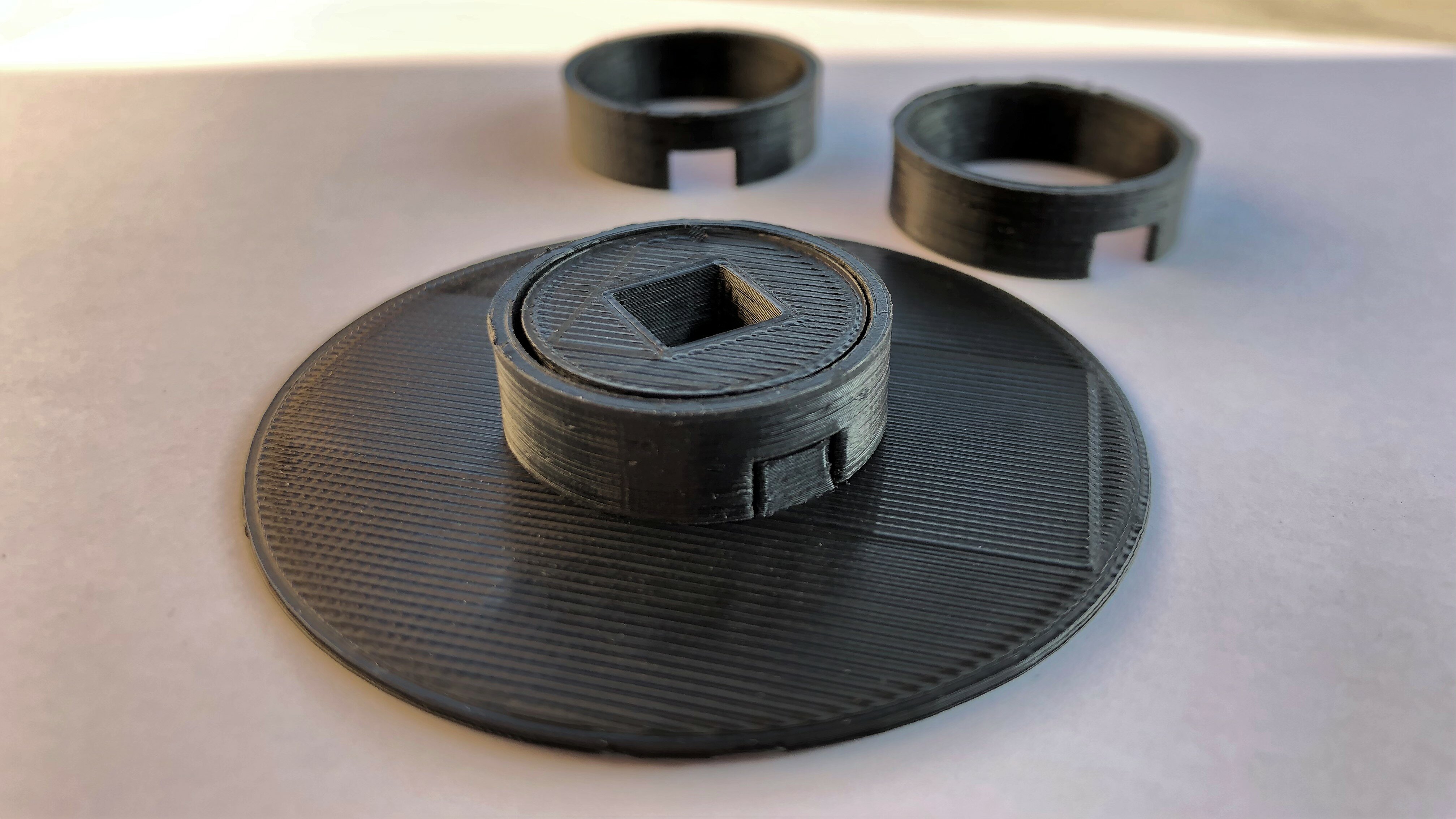

@Carena48 hat sich bei mir gemeldet, ob ich nicht auch für die Kaccema eine 3D-gedruckte Ablänghilfe konstruieren kann. Nun, das habe ich getan, und möchte euch den ersten Entwurf nicht vorenthalten. Ein Kern mit dran befestigtem Film (geklebt) wird auf die Ablänghilfe gesteckt. Der Mitnehmer greift in die Aussparung des Kerns und dreht diesen dann. Die Kerne haben einen Innendurchmesser vom 22mm und einen Außendurchmesser vom 26mm. Auf einen Schlitz zum befestigen des Film am Kern muss aus Platzgründen verzichtet werden.

Das neue Magazin ist wirklich sehr gelungen. Klasse Arbeit! Am interessantesten fand auch ich die Artikel über Andec und Frank Bruinsma.

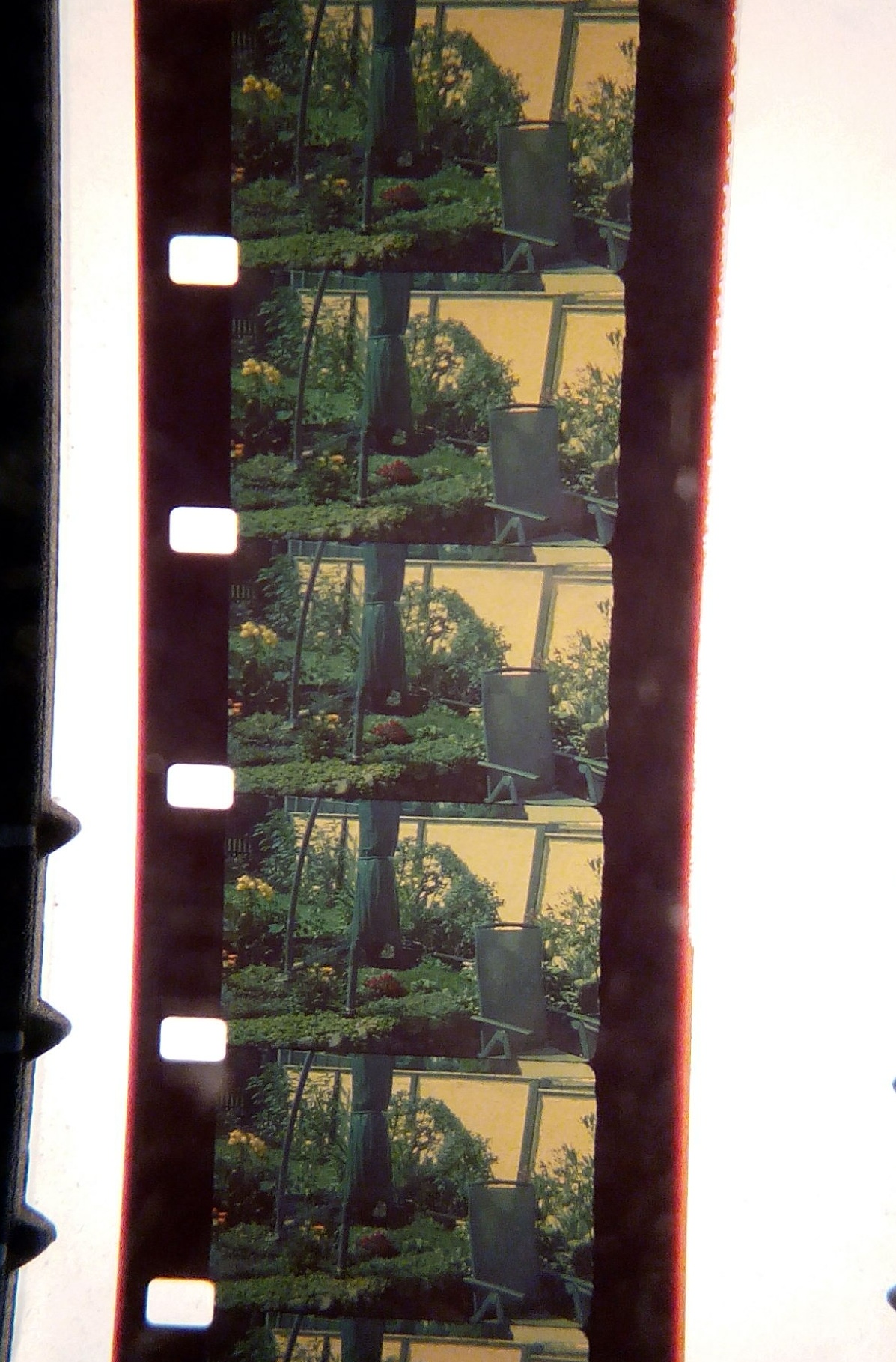

Gefällt mir. Der Look des Filmes erinnert mich persönlich, wegen des etwas schwachen Kontrastes an Kodak VNF.

50g Kaliumiodid kosten bei ihm laut Preisliste 23,32€ zzgl. Versand.

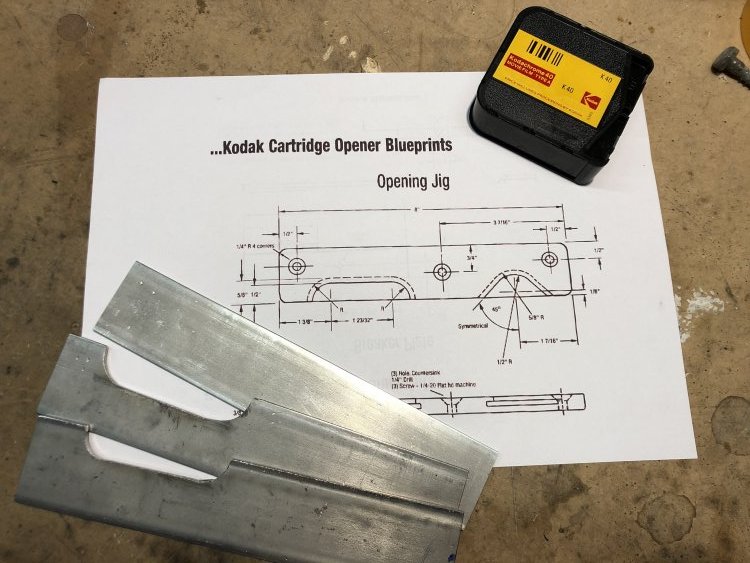

Oder meine 3D-Druck-Version vom Dosenöffner.

Ja, das tut es. So stelle ich z.B. Klarfilm her. Was ich noch ergänzen möchte: Benutzes K2MnO2-Bleichbad verbrauche ich in kürzester Zeit (max. 2 Tage).
