Der Verkauf meines Cine Assist 1.2 Kamerasteuerungsmodul läuft nun seit ein paar Wochen. Heute bekam meine Website http://www.filmcurl.com ein großes Update mit aktualisierten Videos dazu. Nun werden alle Funktionen anhand des finalen Produkts anstatt des hand-verdrahteten Prototyps gezeigt. Einer meiner ersten Kunden ist übrigens ein Forumsmitglied hier! Auf Grund der Nachfrage wurden weitere Platinen heute fertig produziert und sind auf dem Weg zu mir, um von mir zusammengebaut zu werden.

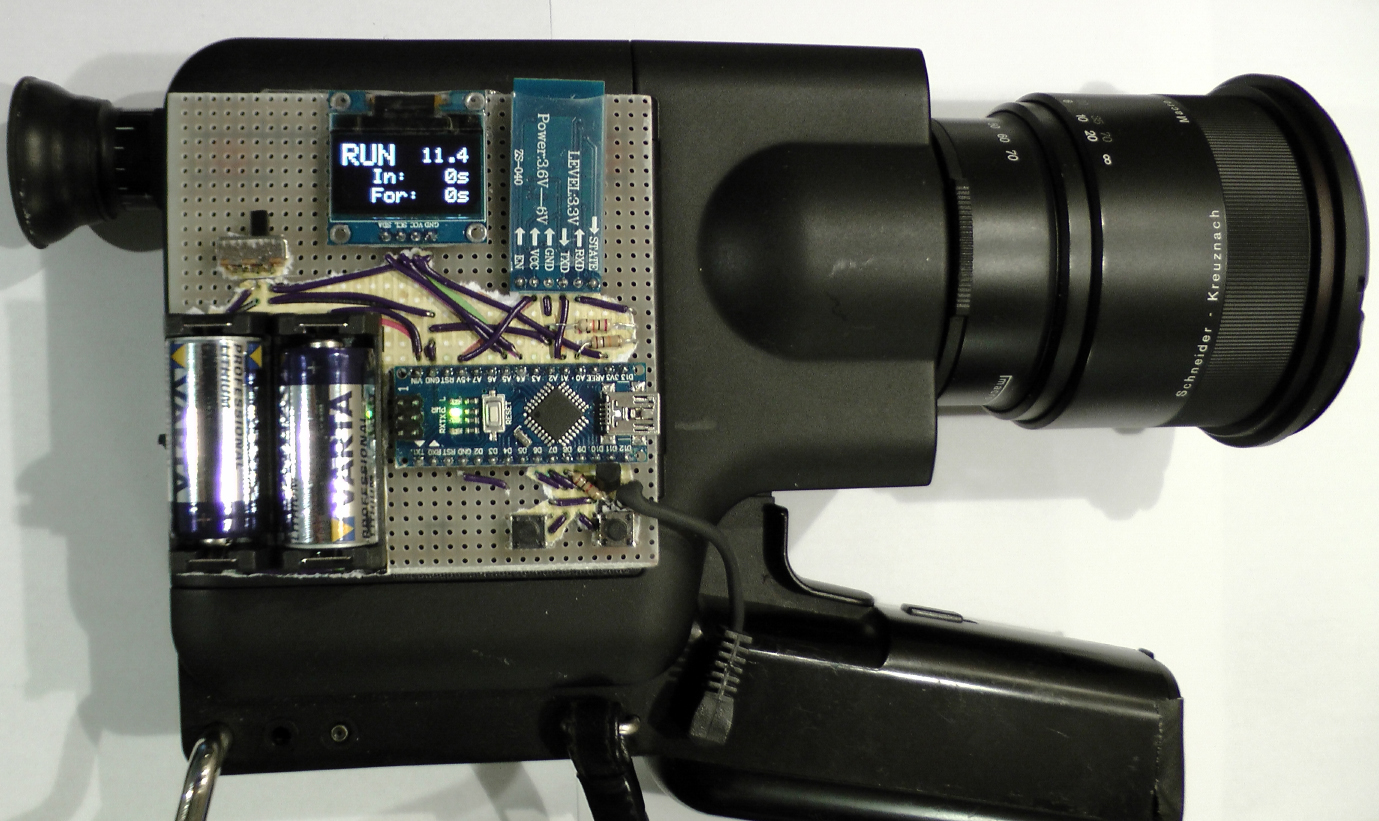

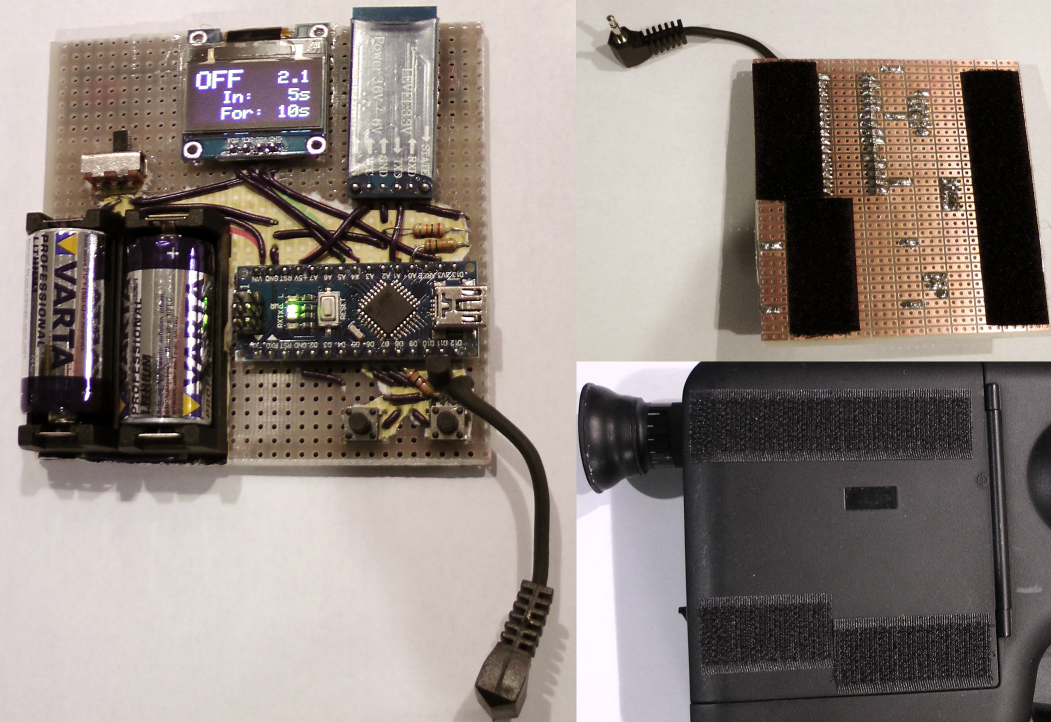

Nur 5 Wochen nach meinen ersten Plänen gibt es seit gestern nun mein erstes verlötetes "Cine Assist" Filmkamera Steuermodul: Im ersten Bild seht ihr das Modul selbst, selbstklebender Klettverschluss am Modul und an meiner Nizo Integral 10 Kamera die andere Seite davon. So kann man das Modul montieren und auch wieder entfernen. Es passt auf den Kassettendeckel und der Deckel lässt sich auch problemlos mit montierten Modul schwenken und öffnen. Auf der Platine sieht man noch im Hintergrund den Schaltplan, den ich während des Lötens verwenden habe, um zu wissen, wo welches Bauteil hinkommt. Im zweiten Bild seht ihr das Modul auf meiner Nizo Integral 10 Kamera fixiert, es steurert sie gerade an: Unterstützte Funktionen von Cine Assist 1.0: Drei Schnittstellen um die Kamera anzusteuern: Schalter am Modul, Bluetooth und kabelgebunden über USB Der vordere Schalter startet die Kamera beim ersten drücken und stoppt sie beim zweiten Der OLED Display oben zeigt auf 0.1 Sekunden genau die Menge des verschossenen Films an Der hintere Schalter wählt die Spezialmodi "in" und "for", mittels "in" kann man einstellen, dass die Kamera erst in x Sekunden nach drücken des Schalters starten soll, mit "for" wählt man, wie lange sie laufen soll, bevor sie sich automatisch abschaltet. So kann man zeitverzögert starten (wenn man z.B. weiter weggehen will) oder sicherstellen, keine zu langen Szenen zu schießen. Beide Funktionen werden am Display angezeigt, es zählt auch runter und rauf. Links oben sieht man den Hauptschalter, das Modul läuft mittels zweier CR123 Batterien, wie z.B. in Nikon F80 Kameras zu finden. Meine dazu erstellte Android App CineAssist kann das Modul über Bluetooth fernsteuern. In der App kann man alle Funktionen wie Start/Stop/In/For auswählen, man bekommt aber auch stets Statusrückmeldungen. So läuft am Smartphone dann die selbe Zeitanzeige wie am Modul, man kann also auch ohne Blickkontakt und aus größerer Entfernung sehen, wann die Kamera startet, wieviel Film schon verschossen wurde, kann sie starten/stoppen, ... Die dritte Schnittstelle mittels USB erlaubt Firmware-Updates bei neuen Funktionen aber auch die Kommunikation mittels meiner CineAssist PC Applikation. Diese kann z.B. ein digitales Video am PC Monitor Bild für Bild anzeigen und die Nizo Bild für Bild weiterschalten. So kann man digitale Bilder vollautomatisch ausbelichten. Ich werde bald weitere Fotos und Videos vom Modul auf meiner Website veröffentlichen, ihr seid die ersten, die im Netz Bilder hier zu sehen bekommen. Bernhard
