Anschluss einer Ernemann 10


Empfohlene Beiträge

Geschrieben

Moin,

da ich keinen brauchbaren Schalt- und Anschlussplan für diese Maschine habe, bräuchte ich eure Hilfe.

R, S und T kommen an Klemme 1, 2 und 3. Soweit ist die Sache klar.

Zwischen Klemme 3 und 5 ist eine Brücke.

1. Wozu dient diese?

2. An welche Klemme kommt der Nulleiter? Ich tippe mal auf 4?

Die Maschine befindet sich im Auslieferungszustand. Spätere Basteleien sind nicht zu befürchten...

Danke für eure Hilfe.

Geschrieben

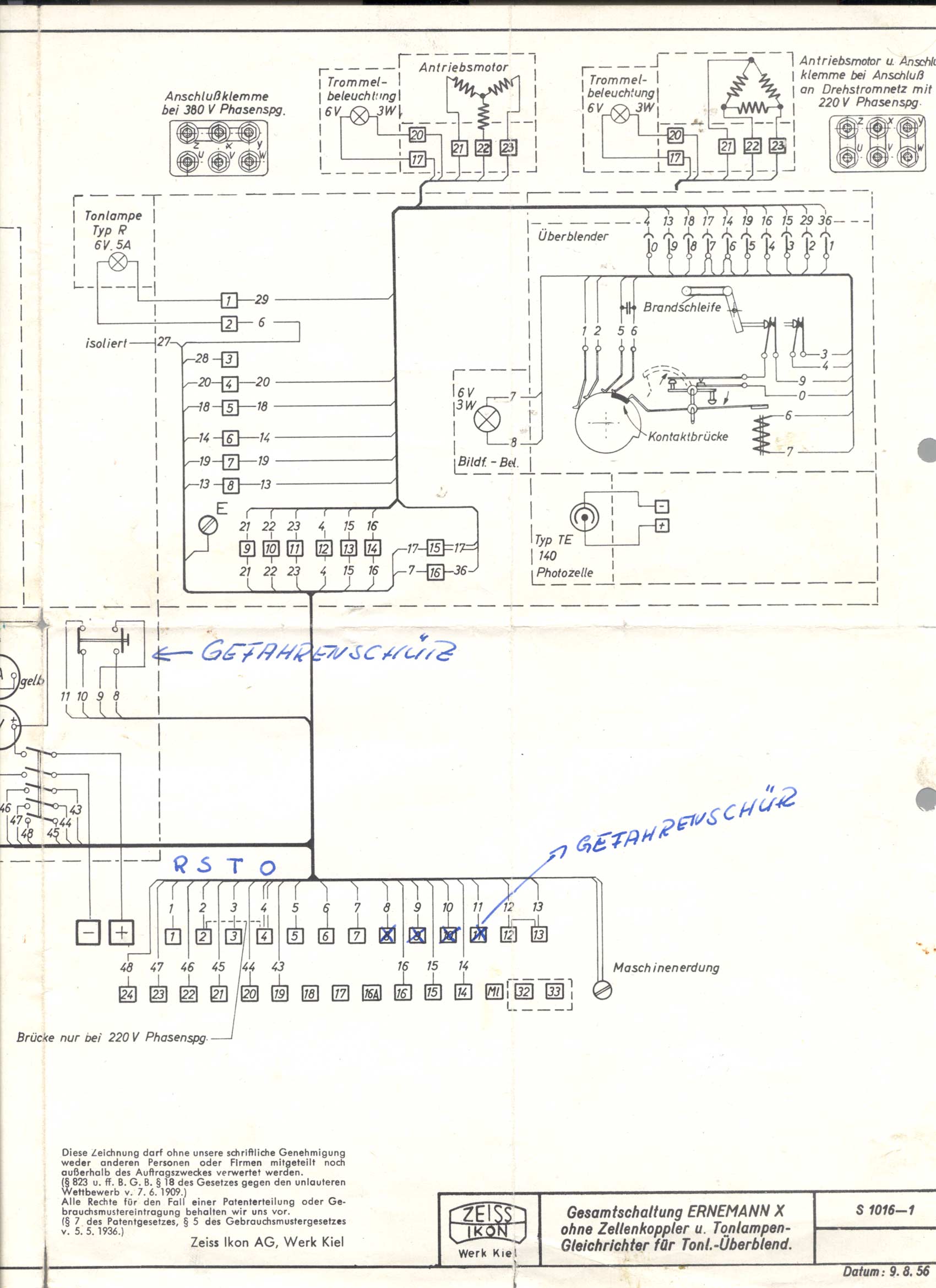

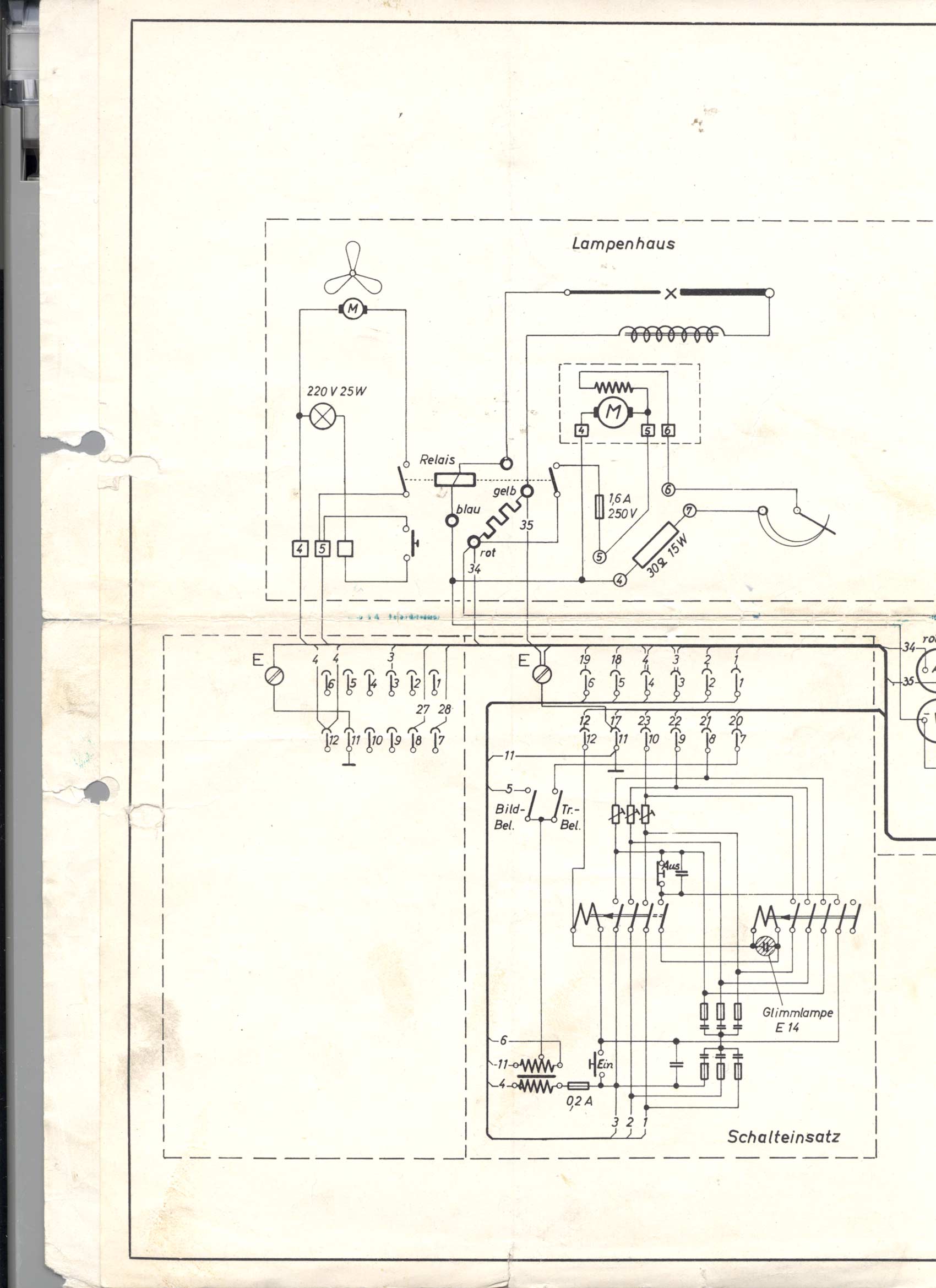

Hallo ich glaube ich habe noch ein Orginal Handbuch von der Ernemann mit Anschlußplan ich schau nachher mal nach wenn ich im Kino bin dann kann ich den mal einscannen und dir zukommen lassen.



Gruß Peter
