Rotlichtumbau Meo 5X

[dresden d1]

Hallo miteinander

ich will meine Meo 5X auf Rotlicht mit der 3W Luxeon LED umbauen.

Mir ist aufgefallen, das der Großteil des von der LED ausgestrahlten Lichts nicht in die Spaltoptik gelangt.

Gibt es Möglichkeiten, die Lichtausbeute zu steigern und damit den Pegel zu erhöhen, zB mit einem Kondensor oder einem Parabolspiegel?

Danke für die Antworten

Dresden D1

[Jensg]

Du könntest es mit einer Zylinderlinse versuchen, nur kann sich dadurch die Spaltausleuchtung verschlechtern. MEO5 Spalte sind leider zu breit für korrekten A/SR-Ton, sie tasten meistens mal gerade bis 10kHz ab. Am besten, wenn du einen Prozessor anschließen willst, durch eine FP20/30 Optik ersetzen. Ist zwar einiges an Bastelei, funktioniert dann aber wesentlich besser. Spurlageeinstellung beachten, erfolgt durch den Lensshift der vorderen Linse der Tonoptik.

Jens

[THX]

Das einzig g'scheite Analogtonteil für die MEO5 ist meiner Meinung nach das RSTR 2000 von BACP. Link zum Hersteller

Dieses habe ich bei meiner MEO dran und eigentlich zufrieden damit. Sind Welten zwischen dem originalen Tonteil und diesem von BACP.

[Jensg]

Jo, da haste wohl recht. Nur bekommt man heutzutage zwei FP30 für den Preis dieses Teils. Eine fette Halogenlampe in Verbindung des UV/IR Filters könnte auch noch gehen oder ein Spiegel unter der 12V55W Halogenlampe. Mit den LED's hat mir der Pegel immer gereicht, nur der Frequenzgang ist halt nix, das Spaltmaß etwas zu schmal und die Einstellerei der Schärfe zwischen Polyester und Acetat auch so eine Sache. Man könnte auch eine Klangfilm Optik senkrecht einsetzen, den Spalt um 90° drehen, etwas schmaler machen und hat dann mit der 3W LED auch genug Pegel für einen Prozessor. Wirklich gescheit wäre wohl nur der Umbau aufs FP-Tongerät, weil dieses den Film auf der Schichtseite führt und man keine Schärfe nachstellen muß beim Materialwechsel.

Jens

[Hans van der Vlist]

Ich Habe keine Problemen gehabt beim unbau auf 3watt luxeon LED bei meine MEO 5XB.

Ich habe ein HKO-KL50-1000 ( adjustable high power current source http://www.a1w.de/html/hko_.html ) am Stromzuleitung der alten Halogenlampe meiner MEO 5XB angeschlossen und von daraus den LED gespeichert.

Ich brauchte weiter nichts um einen guten ausleuchtung zu bekommen.

Es ist wichtig dass den Led auf gleichen höhe als das Filament des alten Halogenlampe ist.

Man braucht auch einen heatsink zum kühlung.

Den "High power constant current source ist einstellbar bis 1000 mA. Bei plusminus 700 mA. hatte ich schon genug Licht für Dolby level.

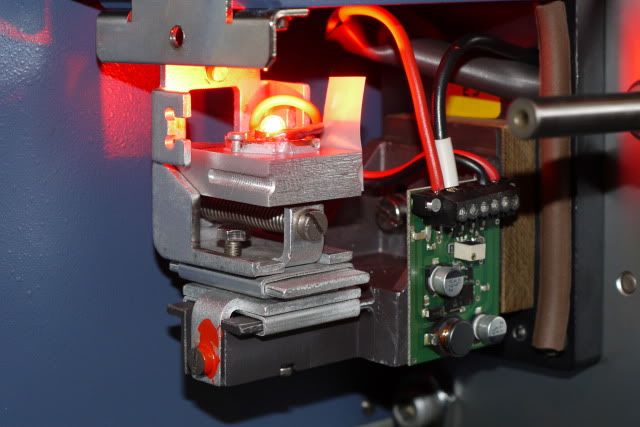

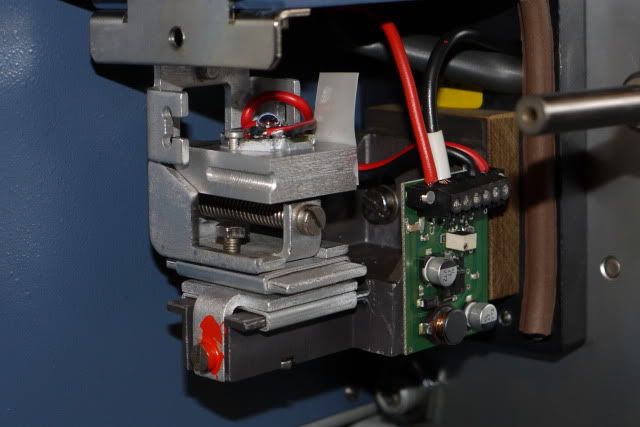

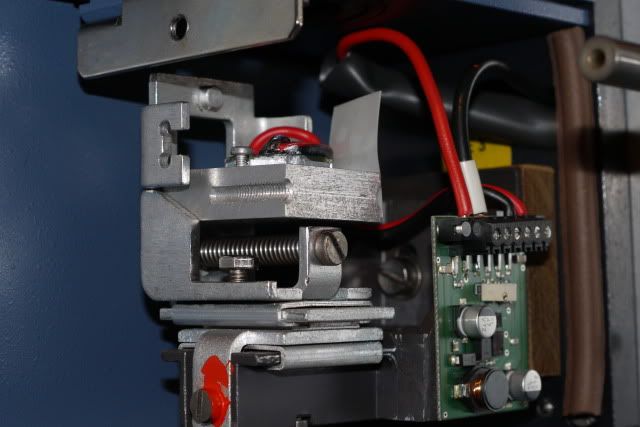

Anbei ein par Fotos wie ich es getan habe.
