HMM, ganz so einfach wirds wohl nich, ich vermute, Du willst in zwei Richtungen fahren, ich vermute, Du willst mit Endschaltern definierte Punkte anfahren. Vermutlich kann Deine Steuerung auch nur Impulse rausgeben, sprich Du brauchst eine "Punktsteuerung".

Ein Schütz für jede Drehrichtung, welches in Selbsthaltung geht, die dann vom Endschalter unterbrochen wird. Der Endschalter muß auch den Taster/Relaiskontakt spannungsfrei machen, damit man nicht über die Endposition hinaus "tasten" kann.

Auch keine Raketentechnik, aber bischen mehr brauchts halt schon... (aber hübsche Zeichnung, und sogar an die Freilaufdiode gedacht)

Grüße

Vogel

[Capitol Trier]

Hallo den Rohrmotor den ich habe hat eine Phase für jede Drehrichtung Endabschaltung kann am Motor eingestellt werden. Müsste eigentlich nur nach der Abschaltung den Taster spannungsfrei geschalten werden . Wäre das über ein Zeitrelais möglich? Müsste dann die schaltung 2 mal haben für jede Phase bzw. Drehrichtung.

Lg Olli

[Capitol Trier]

Keiner ne Idee ob das mit dem Zeitrelais funktioniert?

Lg Olli

[Vogel]

Ja, kann mit Zeitrelais funktionieren. Da der Endschalter den Motor selbst trennt, kann auch der Taster weiter Spannung führen (da ja der Motor nicht mehr drehen kann). Also pro Richtung ein Zeitrelais (zB Eltako MFZ, tastend ein mit Rückfallverzögerung) und die Sache läuft, allerdings mit Nachteilen in der Funktionalität (kein "Halt" möglich, unbedingt eine gegenseitige Verriegelung aufbauen, sonst kanns knallen!). Oder doch lieber ne "richtige" Steuerung (mit weiteren Endschaltern) aufbauen und die orginal vorhandenen Endschalter als "Notstop" nutzen? Hängt wohl von den konstruktiven Vorgaben ab, was da möglich und sinnvoll ist.

Grüße

Vogel

[Capitol Trier]

Hallo Vogel,

danke für deine Antwort. Werde das mit wohl mit Endschaltern machen die dann die Steuerspannung unterbrechen.Lg Olli

[Capitol Trier]

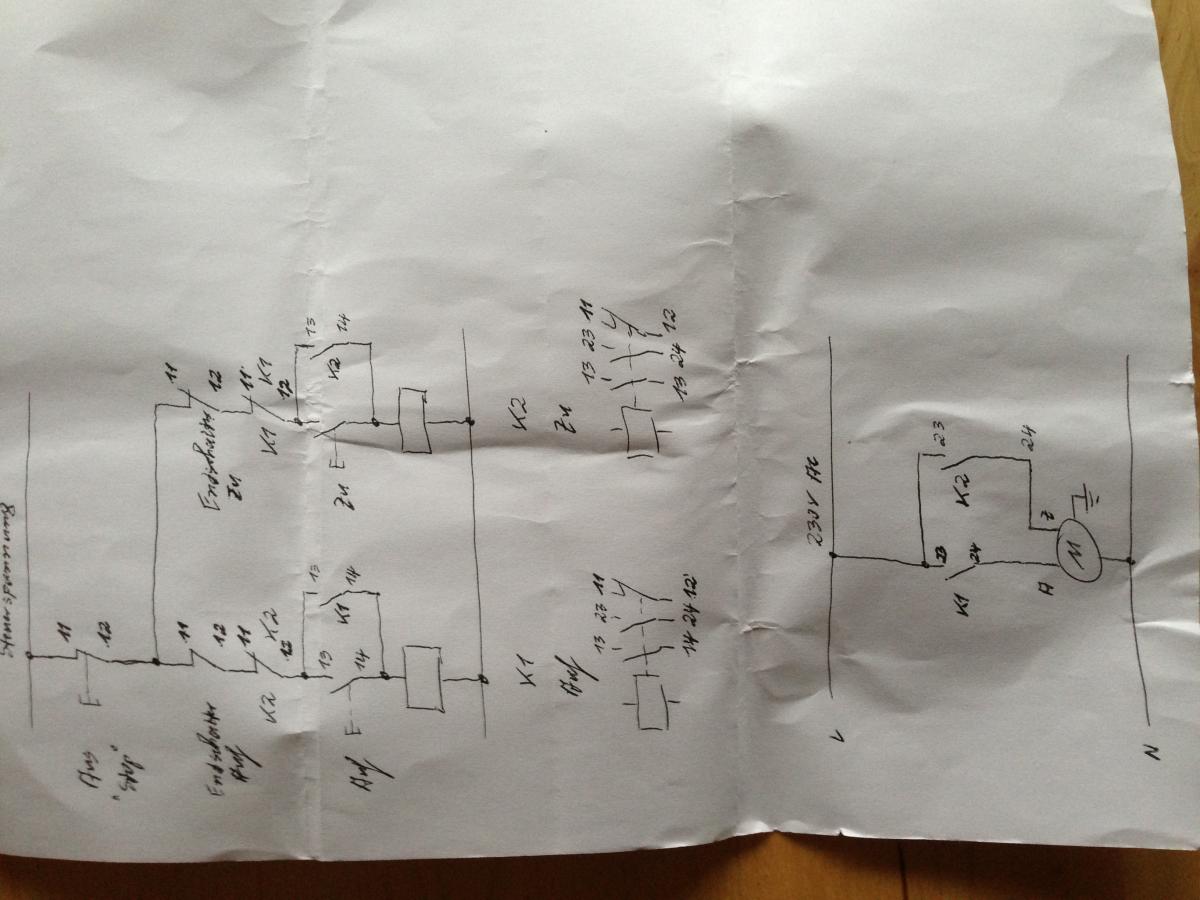

Hallo habe die Steuerung jetzt so aufgebaut .

Lg Olli

[Vogel]

Sieht doch gut aus. Am Motor scheint noch der Kondensator zu fehlen, der tut aber zur Steuerung nicht dazu.

[Capitol Trier]

Hallo Kondensator ist im Rohrmotor schon eingebaut .

Lg Olli
