Remote/Fernsteuerung bei CP65

[Burg Theater]

Hallo!



Wir haben einen CP65 für den Ton. Bei Bauarbeiten im Saal wurde der Poti abmontiert. Dummerweise hat jemand von den Firmen auch den Anschluss am CP65 entfernt. Jetzt muss er aber wieder dran.



Theoretisch kommt der ja am TB2 an die Anschlüsse A+B. Aber: Da geht schon ein Kabel ab - und zwar zu einem kleinen Verstärker, der den Ton im Projekttoraum und im Foyer steuert. Kann das sein?



Löte ich jetzt das Kabel der Fernsteuerung einfach auch an A+B oder gibt es noch eine weitere Anschlussmöglichkeit?



Es ist leider ein sehr altes Kino, bei dem unser Vorgänger ein enormes Kabel/Technik-Wirrwarr hinterlassen hat.



Danke!

[Jensg]

Seltsam, das Poti regelt intern die Spannung der VCA's (spannungsgesteuerte Verstärker TDA1074) der Ausgänge. Heraus kommt da gar nix. Aus TB 2 kommt nur LT,RT raus, das Preampsignal der Fotozellen. Das macht Sinn, wenn man eine Abhöre anschließen will und nicht den HI Ausgang des TB3 verwenden will. Da scheint wohl etwas falsch angeschlossen zu sein oder dein Abhöhreverstärker verfügt tatsächlich auch über einen VCA Steuereingang für die Lautstärke.

Jens

[Burg Theater]

Hallo Jens,



ok - was ist nochmal VCA? Wenn der Abhörverstärker auch über VCA verfügt, kann ich dann trotzdem die Fernsteuerung am TB2 an A+B anschließen - die also doppelt belegen - oder müssen die dann woanders ran?



LG - Emanuel

[TK-Chris]

Eigentlich stand die Antwort schon im Post von Jens...



Das ist kein Anschluss für eine Fernsteuerung, das ist ein anschluss für ein Links/Rechts signal ab Vorverstärker.



Bitte, such dir das Manal auf film-tech.com - dort ist auch eine Anschlussbelegung abgebildet "remote fader" sollte dran stehen, ich bin leider nur mit dem Mobildingens on, deshalb ists suchen für mich grad schwierig

[Burg Theater]

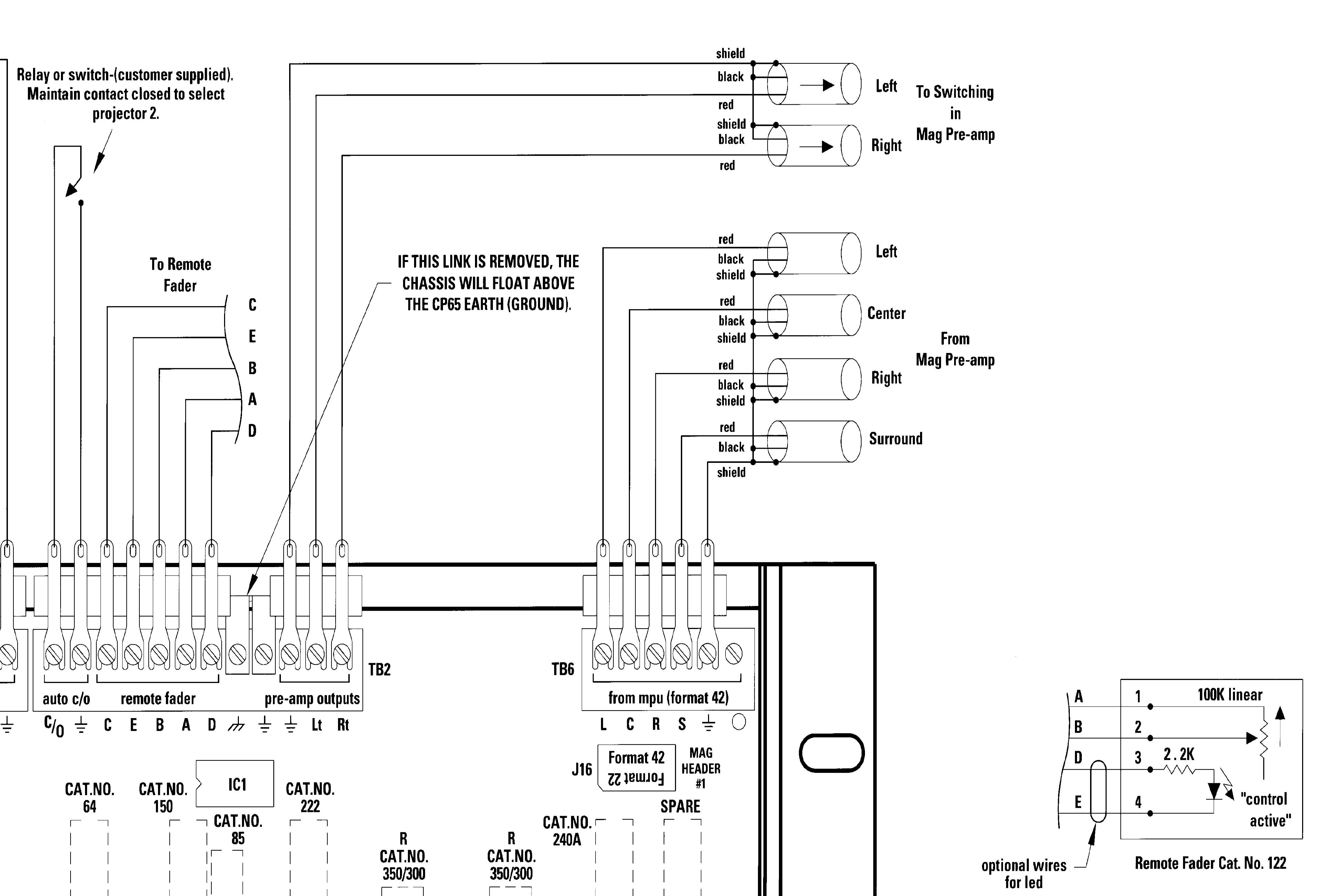

Also laut dem Plan aus dem Manual liegt an TB2 der Anschluss für den Remote-Fader - und zwar genau an A + B.



An diesen beiden Anschlüssen scheint aber schon unsere Mithöhranlage angeschlossen - und die funktioniert. Oder es ist irgendwas anderes. Auf jeden Fall liegt an A + B schon etwas an. Und es ist nicht die Remote Control, denn das Kabel ist definitiv ab.

[TK-Chris]

seltsam



kannst du vielleicht mal ein bild machen und das hier posten?



wenn die mithöranlage funktioniert, hängt die woanders, an der lautstärke sollte sie nicht hängen. was passiert denn, wenn du auf den remote fader umschaltest?

welche abhöranlage hast du denn? die von hasso?

[carstenk]

Vermutung - das könnte vielleicht ein Doppelpoti gewesen sein, das durch eine Trickbeschaltung sowohl die Lautstärke im Saal über VCA als auch die Mithöranlage und Foyer über den zweiten Schleifer gesteuert hat. Alternativ könnte da verstärkerseitig ja auch noch ein zweiter Remote-Fader angeschlossen worden sein.



Wenn da im Übrigen eine Firma sogar den Anschluss CP65 seitig entfernt hat, könnte man auch annehmen, dass die da noch anderen Mist gebaut haben. Vielleicht war es auch schon immer so krank beschaltet, der fehlerhafte Teil hat aber nie richtig funktioniert oder gestört. Alles schon vorgekommen.



Vielleicht ist die Verkabelung auch so unübersichtlich geführt, dass Du nur glaubst, das Kabel führe ein Audiosignal zur Abhöranlage.



Da muss man jetzt vollständig analytisch vorgehen - erstmal Kabel testweise ab, prüfen, ob Abhöre/Foyer noch geht (wovon ich ausgehe). Dann Saalregler nach Schema-F neu verdrahten.



Und wie gesagt mal nen Satz Fotos posten.



- Carsten

[Burg Theater]

Also auf einem Bild würde man nicht viel sehen, außer dass an A + B je ein Kabel gelötet ist - das verschwindet dann aber in einem Kabelstrang.



Ach, die Abhöranlage ist uralt. Irgendwas von VEB Elektro Dresden aus den 1960ern. Funktioniert aber noch.



Und wenn ich von Local Active auf Remote umschalte, passiert nichts. Der Ton läuft normal weiter.

[TK-Chris]

hmm, also bei meinen 65ern (open air, heimkino) ist, wenn kein remote fader angeschlossen, bei druck auf "remote" der ton weg... (hab ich zumindest in ernnerung, korrigiert mich bitte, wenn ich falsch liege) irgendwo muss da wohl noch was dranhängen, aber wo, das ist die frage.

wenn du eine "uraltabhöre" hast, nehme ich an, dass diese entweder über den hearing impact ausgang oder durch Lt/Rt versorgt wird, die wird ihre eigene endstufe drin haben und auch einen eigenen lautstärkeregler...



alles in allem ist das dann wie es carsten beschrieben hat, eine wirkliche fummelei auszuschließen was von anfang an verbockt war und was nicht...

Am freitag kann ich wieder hinter die verbauten cp´s und könnt dann nochwas genaueres schreiben.

[Jensg]

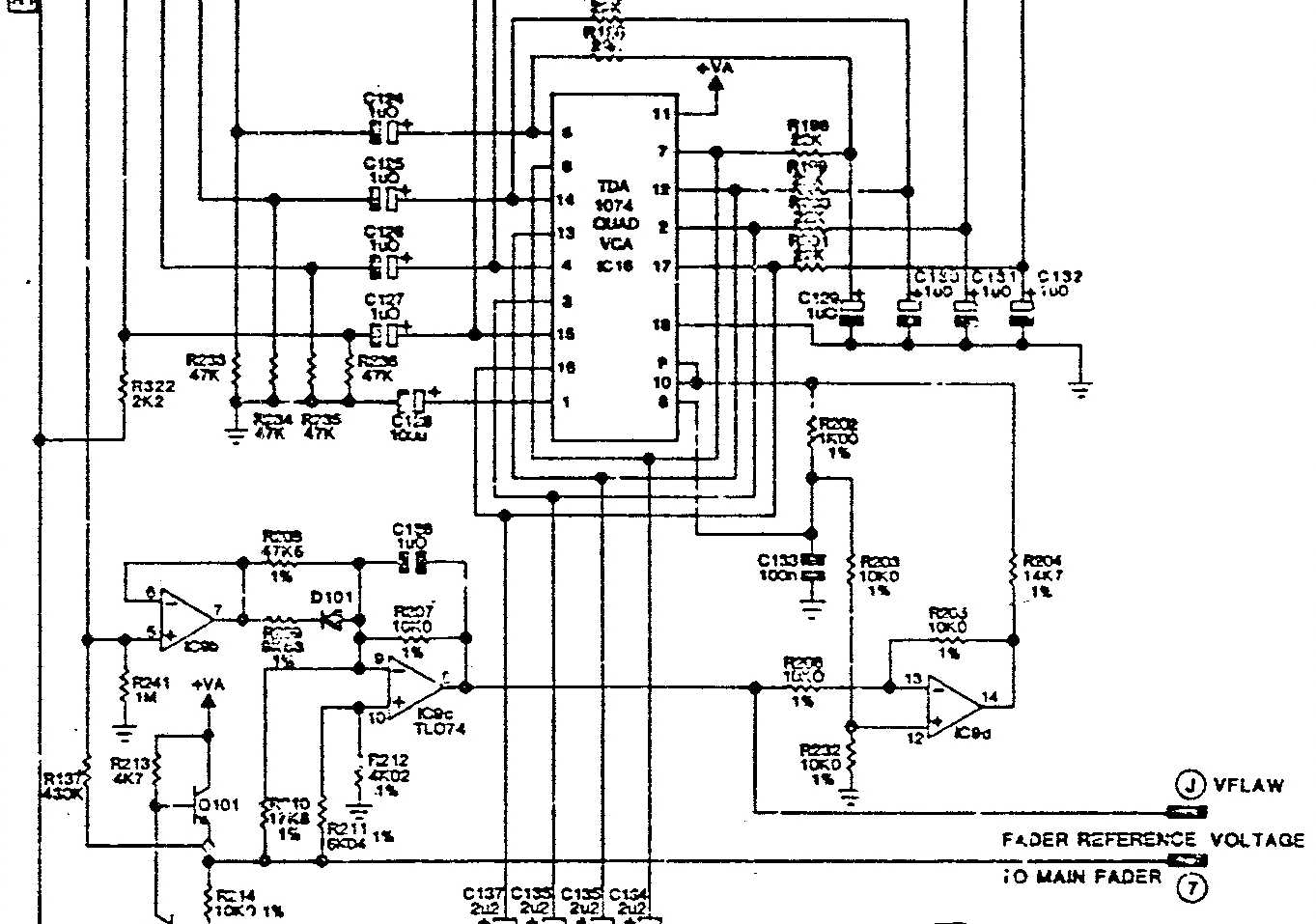

Chris, stimmt, da der Remotefader die Steuerspannung für die VCA's liefert, und die bei 0V halt stumm sind. Einzig am Bypassfader könnte man noch Pegel abgreifen, da fürht tatsächlich ein Signalweg hin, da der ohne VCA nur mittels normalem Poti auf der Frontplatte Lautstärkegeregelt wird. An B und A liegen nur die Anschlüsse der Gleichspannung für den Remotefader. Einer ist VCA-Referenzspannung, der andere führt über ein Netzwerk an den Regeleingang des 4fach VCA's 1074(A).

Wenn da also etwas herauskommt, dann hat jemand neue Verbindungen gelötet.

Jens
