Blendenziehen Sonolux II

[Imkantus]

Ich habe bei meiner Sonolux II starkes Blendenziehen nach unten.

Nachdem ich nun auch für CS moderne, lichtstarke Objektive einsetze, in einem nicht länger erträglichem Ausmaß. :neutral:



Leuchtmittel ist eine 36V / 400W Halogenlampe, im original Lampenhaus.

Lediglich die Linse im Blendengehäuse, habe ich entfernt, was scheinbar keinen Einfluss auf die Ausleuchtung hat, jedoch aufgrund der Alterung, die Lichtfarbe deutlich verbessert.



Ein wenig Abhilfe, würde ein diagonales Blech, im Winkel der sich öffnenden Blende bringen, das ich testweise anstelle der Sicherheitsklappe montiert habe.

Der Lichtverlust ist allerdings äussert unschön.



Ich war bislang immer der Meinung, dass man bei Bauer in Sachen justage eigentlich nichts verkehrt machen kann, da dass ganze ja auf der Achse versplintet ist?



Ich meine, hier mal gelesen zu haben, dass die Flügel bei der SII zu klein konstruiert wurden, um mit der original Lampe eine bessere Ausleuchtung zu erzielen.

Da ich grade keine Theatermaschine zum Vergleich da habe; ist dem tatsächlich so und macht es evtl. Sinn, eine größere Blende zu besorgen?



Evtl. hat ja jemand ein paar Tips für mich. :smile:

[Jensg]

Bauer Scheibenblende zieht eigentlich immer bei CS, da die Maschinen ursprünglich für wohl 1,37 gefertigt wurden. Das Ziehen haben auch die mit Kegelblende. Einzig eine größere Scheibenblende behebt das Problem, allerdings gibts weniger Licht. Durch Verdrehen der Scheibenblende kannst du es symmetrisch Oben/unten einstellen.

Jens

[Thomas007]

Hallo toolbox!



Die Bauer Scheibenblende der Sonolux ist von Haus aus 5Grad zu klein um ein Maximum an Licht mit Küvette und

Röhrenlampe zu erreichen.



Die kleine Linse im Blendenschutz sollte man unbedingt drinnlassen, da der Lichtverlust sonst sehr hoch ist.



wenn die Blende genau mittig justiert ist zieht es nach oben und unten gleich viel.



Man kann dann mit zwei Blechen im Winkel der Blende an den Blendenschutz geschraubt das Ziehen sehr weit minimieren, so das es bei CS nicht mehr auffällt.



Die Lampe muß dann allerdings weiter nach rechts justiert werden um den Verlust durch die Bleche auszugleichen.

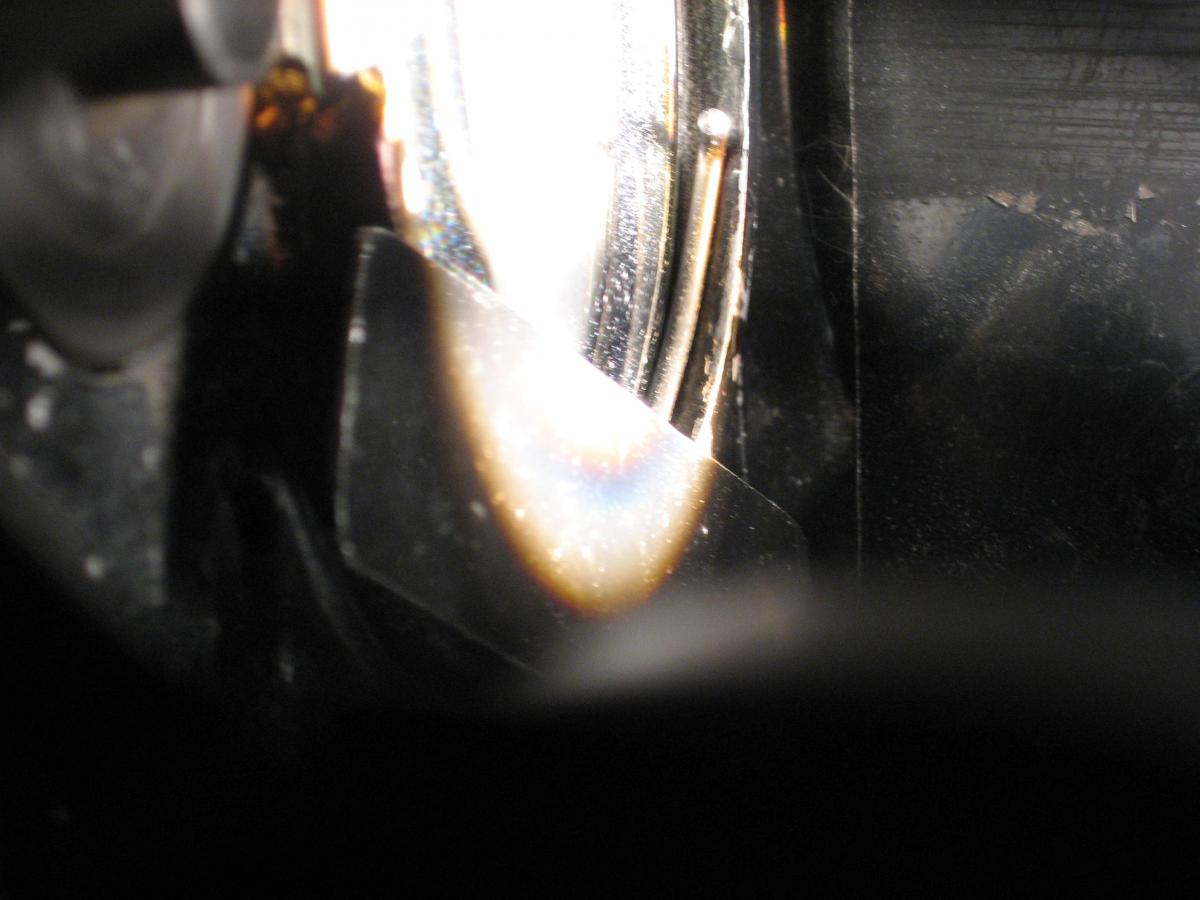

Bei mir läuft das nun schon 18 Jahre so ohne Probleme. Ich habe noch ein Bild davon gefunden, welches aber nur das untere Blech zeigt. Oben ist das gleiche nochmal, so das eine V förmige Abschattung gegeben ist.



Die Blende muß natürlich exakt justiert werden. Das geht auch da ist nichts versplintet.



Gruß Thomas

[Imkantus]

Die Bauer Scheibenblende der Sonolux ist von Haus aus 5Grad zu klein um ein Maximum an Licht mit Küvette und

Röhrenlampe zu erreichen.



Nichts, das sich nicht anders einrichten ließe.... :)





...die 900W habe ich, glaube ich, nie in Aktion gesehen - demnach muss die Lichtausbeute damals ja katastrophal gewesen seien.



Nach einjustieren der neuen Blende & leichter Anspassung des optischen Systems, ist das Phänomen nun nahezu verschwunden.



Vielen Dank an euch beide.

[Jensg]

Schön, freut mich. Da man das 'Problem' üblicherweise im Kino wegkaschierte, sprich, den Zuschauer zwecks der Möglichkeit 'schlampige Bildstricheinstellung' für den Vorführer einen Teil des Bildes vorenthielt, hatten die meisten Kinos das Problem kaum. Stefan2 wies auch darauf hin, das es mit den ursprünglichen Kohlelampen und deren Spiegeln aufgrund des spitzeren Winkels des Lichtstrahls weniger bis gar nicht auftrat und erst durch den stumpferen Winkel der Xenonkolben ein Problem wurde.

Jens

[Thomas007]

Hallo Toolbox!



Was hast du denn da optisch angepasst?



Thomas

[Gast]

Hallo Toolbox!



Was hast du denn da optisch angepasst?



Thomas

Wenn ich mir das so betrachte, hat toolbox eine neue Blende gebaut und deren Flügel etwas größer angelegt. Klasse!



Beeindruckte Grüße



Detlev

[Gast]

Sorry, ich habe den Text zu oberflächlich gelesen und in meinem Posting zuvor irrelevantes dummes Zeug geschrieben.

@toolbox:

Die optische Anpassung würde mich auch mal interessieren. Hast Du etwas an dem Kondensorsystem verändert?



Grüße



Detlev
