dcinex/FTT HÄWA Untergestell

[carstenk]

Hat jemand vielleicht Fotos, Ausstattungsmerkmale etc. von den HÄWA Untergestellen, die FTT/dcinex wohl standardmäßig verbaut? Hatte jemand sowas mal als Einzelposten auf der Rechnung (ungefährer Preis)?

Die Häwa Seiten geben da wenig Nutzbares her, ist wohl ne Auftragsfertigung.





Meinungen zu den Dingern?



- Carsten

[Jensg]

Wenn du die Aluprofilteile meinst, die sind recht solide gebaut, wackeln kaum, werden selbstverständlich erst richtig stabil durch die Seitenplatten. Platz ist reichlich drin, jedoch nur an der Frontseite (Hinten vielleicht auch) sind Rackschienen montiert.

Ist sicherlich kein Standardprodukt, es passt nämlich genau unter die Christies. Und er Preis dürfte auch nicht ganz billig sein, so um die 1000€ schätzungsweise.

Jens

[carstenk]

Zwischenzeitlich habe ich ein paar Fotos aus der HÄWA Werkstatt gekriegt. Das Standard-Untergestell hat in der Tat nur 19" Einbauplatz hinten, aber auf den Bildern steht zufälligerweise eins mit seitlichem Einbau rum, genau wie wir es brauchen. Sowas sollte wohl zu kriegen sein.



Das Original Sony Rack für den 515 stammt wohl von Rittal, hat aber wohl noch niemand gesehen. Wenn das HÄWA auch 1000 kostet, kann man auch gleich die 1200 fürs Sony zahlen, Sascha meinte, das hätte wohl auch seitlichen Einbauplatz. Mal sehen...



- Carsten

[Jensg]

Sony hat seitliche Einbauplätze, zumindestens die des 320er. Da bekommt man eine Menge Zeugs unter. Allerdings passen nur vorne und hinten gleichzeitig tiefe 19" Geräte wie Endstufen rein. Oder eben einseitig an der Seite und Vorne oder Hinten.

Jens

[was solls]

wäre auch mal interessant was das Gestelll von Häwa seperat kostet... nachdem es alle im digitalen Einbaupaket mit anbieten ;-)

[carstenk]

Also ich habe ne Menge Angebote gesehen, aber das Untergestell und anderer Kram für die Standardinstallation wird da nie einzeln aufgeführt. Die verkaufen am liebsten eben diese berühmten Pakete.

Nun ja, das hat man sehr oft. ;-)





Nur bei CineProject habe ich mal einen Einzelpreis für ein Untergestell gesehen, der lag bei knapp 900. Das war das einzige Angebot, das wirklich vollständig aufgeschlüsselt war - allerdings auch nur ein einem Fall, der war vielleicht auch explizit so angefragt.

Die Sony Untergestelle gibts in zwei Standardausführungen für den 320 und 515. Kosten Liste wohl beide so ca. 1200 Euro, sind aber eben speziell auf die beiden Projektoren bemaßt, was bei den Trümmern schon Sinn macht.



Das Gestell für den 515 kann ebenfalls nur ENTWEDER von hinten, ODER von der Seite mit 19" beladen werden, jedenfalls typischerweise, weil das Gestell nur etwa 110cm lang ist und der Server schon 56cm Einbautiefe hat. Würde sogar vermuten, dass der XCT-S10 wegen seiner Einbautiefe grundsätzlich nur hinten rein kann (oder eben in ein ganz anderes Rack) - das Sony Untergestell hat nämlich ebenso wie der 515 selbst nur ca. 55cm Breite, da ist schon der Server alleine nicht unterzubringen, ganz zu schweigen vom nötigen Platz für Kabel und Lüftung dahinter.



Zu den HÄWA Gestellen - zuerst war ich nicht so begeistert von dem Vorschlag und roch die Absicht, mir statt des Sony Gestells irgendwas 'billigeres' mit mehr Marge anbieten zu wollen. Allerdings stellte sich dann heraus, dass man sich das Gestell nach Maß schneidern lassen kann, also fast beliebige Abmessungen und Ausführungen bzgl. Beladung hinten/seitlich, Länge, Breite, Höhe. Das finde ich in Bezug auf beengte Verhältnisse und ggfs. spezielle Höhen des Projektionsfensters schon attraktiv.



Natürlich verbaut DCINEX ohne spezielle Anfragen auch ihre beiden Standardmodelle für entweder das Christie 2210 Format in 75 x 75 x 83 cm (BxTxH) und für alle anderen Projektoren 75 x 130 x 83 cm (BxTxH). Die sind vermutlich etwas günstiger, aber letzten Endes macht das den Kohl nicht fett.





- Carsten

[stefan2]

Hawa kann nicht so richtig teuer sein, das Rexrodt Profilmaterial kostet nicht sehr viel, ist aber eine tolle Sache.

Wir hatten Gestelle zu verbauen, deren Materialwert im Endkundenpreis ohne Rabatte auf 96 Euro kam. Selbst mit dem stabileren 50er Profil wäre das der gleiche Preis gewesen, übrigens zugesägt und versandfertig verpackt.

Richtig gemacht ist dieses eine gleichwertige oder sogar bessere Alternative, als die Blechschränke, die bei ausgezogenen Beinen (abweichende Fensterhöhe) doch recht wackelig werden.



Die 515 Gestelle können, wenn der 60 cm Fileserver reinkommt, nicht von der Seite beschickt werden, was schade ist. Ebenso passt der Server nicht von der Seite rein, weil zumindest die Stecker dann an einer Seite überstehen.

Mittlerweile haben wir die Verbindung zum Server mit einem 10m Kupfer infinyband Kabel versehen (von Amphenol cables on demand bezogen), was einwandfrei funktioniert. Theoretisch sollte das bis 20 m Kupfer gehen, somit kann die Sopeicherbox in beliebige Equipmentracks in Reichweite und Augenhöhe verschoben werden. Daneben der touch monitor. Hat was.Das 100 MB Steuernetzwerkkabel ist beliebig (bis 100m) zu verlängern.

Ärgerlich nur, daß die Tonausgänge am IMB im Projektor sitzen...



Nur spart das keine Stellfläche im BWR ein.



Gruß



Stefan

[BIG]

Hallo,



bitte niicht verwechseln:

die silbernen Gestelle aus Industrieprofil (ist nicht Bosch Rexroth, sondern ein Mitbewerberprodukt) sind nicht die von Häwa, die sind so grünlich. Der Preis vom Häwa hängt von der Bestellmenge ab.



Aber selbst das Gestell aus Industrieprofil ist nicht für 96€ zu haben, da bekommt man nicht einmal eine seite ...



Beste Grüße

[carstenk]

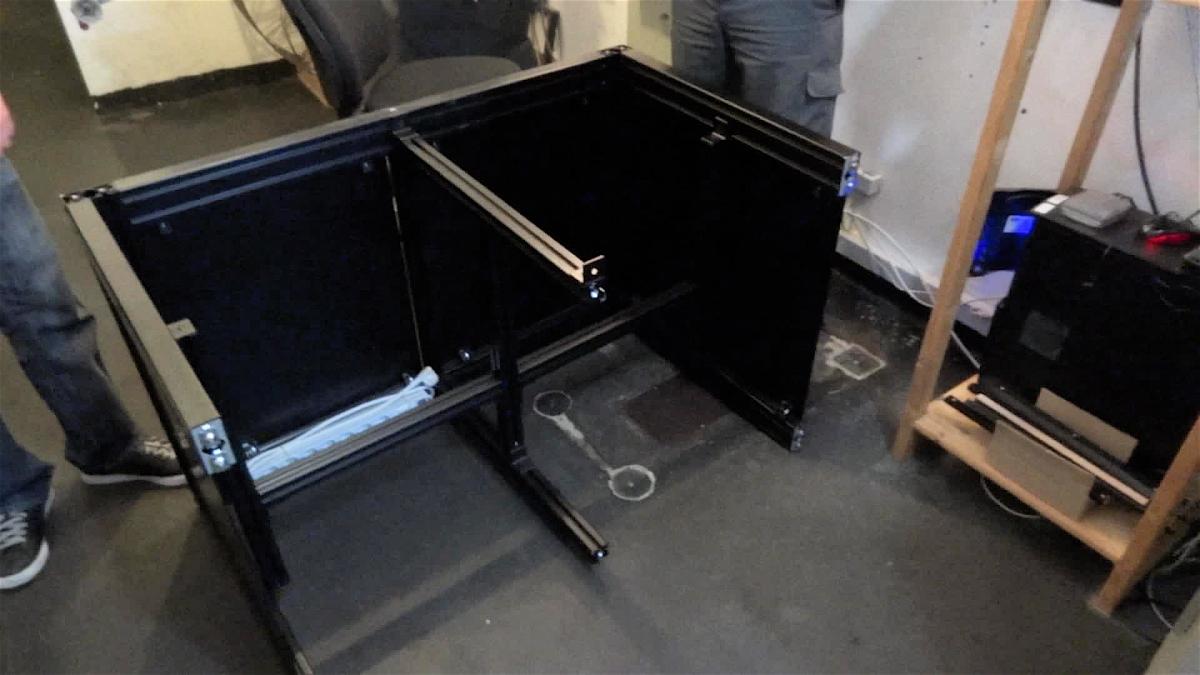

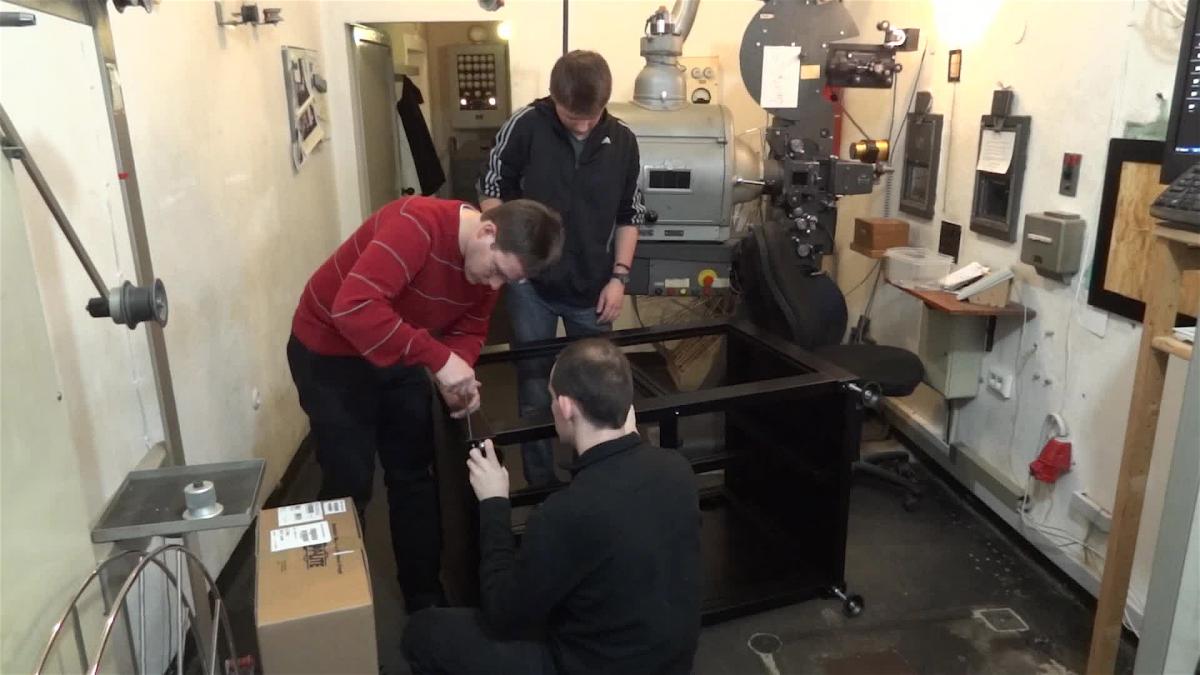

Haben das HÄWA/dcinex Gestell heute bekommen. Sind sehr zufrieden, 2*70cm tiefe 19" Einbauebenen nebeneinander, verstellbare Mittelverstrebungen zur Stabilisierung und zum Abfangen schwerer Einbauten. Seitenabdeckungen geschraubt, nicht genietet. Matt-schwarze Lackierung hat extra gekostet, aber was solls, den 515 auf grünlich-grau, nee...



Sehr solide Konstruktion exakt nach unseren Wunschmaßen. Nachdem man den Verbindermechanismus kapiert hat auch sehr einfach zu zerlegen. Tolles Profilsystem mit einfach lösbaren Schnellverbindern.



Und gute Beratung und Umsetzung durch den Projektverantwortlichen bei FTT bzw. dcinex. Da kann ich schonmal nicht klagen.



War jetzt sicher nicht billig, aber in jedem Fall für uns die bessere Lösung als das Original Sony Gestell, vor allem eben weil es breit genug ist, um den 56cm tiefen Server inkl. hinterem Anschlussraum auch seitlich bestücken zu können. Hinter dem Gestell ist bei uns nämlich kein Platz. Da würde jetzt eine komplette D-Cinema Installation inkl. Server, USV, Prozessor, 19" Ablagen, div. Zubehör und 4 Endstufen problemlos reinpassen.



- Carsten
