DTS6AD -> DA20 Audio In

[showmanship]

Moin,



kurze Frage:



Kann es sein, dass der LFE am DA20 Audio In nicht durchgeschliffen wird?



Habe hier ein m.E. korrekt gelötetes Kabel, aber der LFE aus dem DTS6AD kommt nicht am DFP-D3000 an.



Seltsamerweise scheint es tatsächlich so zu sein, lt. DA20 Manual ist die Pinbelegung des Audio OUT und Audio IN Connectors am DA20 identisch, bis auf den LFE, der auf dem Audio IN garnicht erst auftaucht.



Bin nun am Überlegen, wie man die Sache am einfachsten löst.



(Könnte den DTS natürlich direkt an den DFP-D3000 hängen, wäre auch aufgrund der dann symmetrischen Signalführung schöner, aber da hängen schon DA20 und Bluray dran, und ich will nicht nochmal einen Umschalter bauen...)



Gruß,

Sascha

[showmanship]

... ich beantworte meine Frage einfach mal selber:



Den LFE am DA20 einfach auf den LE durchbrücken am Ein- und Ausgang.

[carstenk]

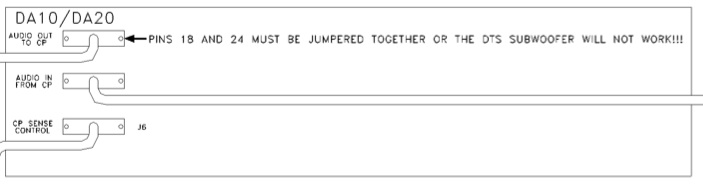

Yep. Seltsam, aber so steht es geschrieben - im DTS-6D Manual. Da wird die Brücke auch erwähnt.





- Carsten

[Salvatore Di Vita]

Kann es sein, dass der LFE am DA20 Audio In nicht durchgeschliffen wird?



Habe hier ein m.E. korrekt gelötetes Kabel, aber der LFE aus dem DTS6AD kommt nicht am DFP-D3000 an.



Seltsamerweise scheint es tatsächlich so zu sein, lt. DA20 Manual ist die Pinbelegung des Audio OUT und Audio IN Connectors am DA20 identisch, bis auf den LFE, der auf dem Audio IN garnicht erst auftaucht.



Seltsam ist das nicht, Du mußt nur wie Ray D. denken. ;-)

Die Durchschaltung von Audio ohne anliegendes SRD-Signal beim DA20 ist natürlich nicht für den Anschluß anderer Decoder (z.B. DTS) gedacht, sondern nur für den CP200. An der Stelle wo der Signalweg im CP200 für den DA20 aufgetrennt wird, gibt es noch keinen LFE-Kanal. LFE bei 70mm wird später erst aus den Kanälen für Stereo-Surround gewonnen, für 35mm Lichtton aus der OBE-Karte. Hier wird dann auch der LFE des DA20 beim CP200 angeschlossen.



It's not a trick - it's a Dolby ;-)





Salvatore

[carstenk]

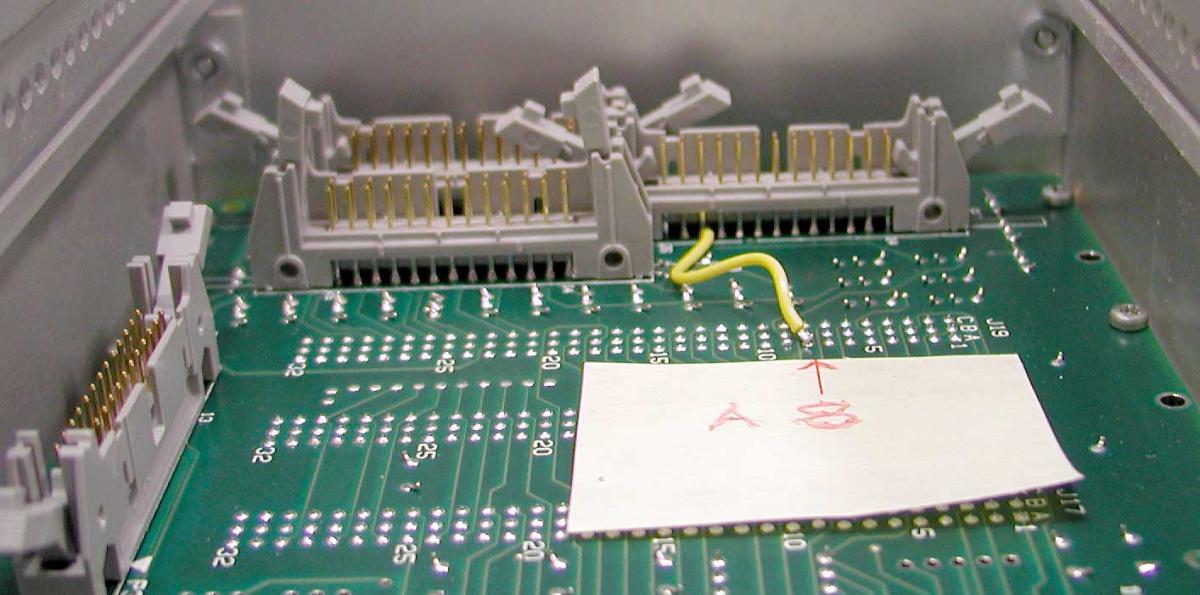

Übrigens habe ich auch mal ein Dokument bei irgendeinem Integrator aufgegabelt, in dem eine Backplanemodifikation des DA20 beschrieben wird, um den PIN24 durchzuschalten. Aber in der Regel dürfte die Brücke im D25 die bessere Variante sein.



Auszug:

---



DA20 modification to enable SW pass-through



(Cat. No. 611A card must be installed)







This modification will enable pin 24 (SubWoofer) of the Audio Input D-Connector to pass-through to pin 24 of the Audio Output D-Connector while the DA20 is either powered off or in “bypass” mode while playing through external audio.

...

---



- Carsten
