"Filmeinfädelung" in Filmbetrachter Muray 16mm

[Erhard927]

Hallo Forenten,

ich habe eben einen Schrank ausgeräumt weil der Teppichbodenleger ran muß. Zum Vorschein kam der Filmbetrachter zu dem die Anleitung fehlt. Ich weiß nicht (exakt) wie der Film eingelegt wird. Ich hab schon Batchvarov & Thiel in Berlin konsultiert (telefonisch) und das Gerät fotografiert und wollte denen eine Mail schicken, finde aber nirgendwo eine E-Mail Adresse.

Weiß einer Rat?

Wenn der Rat mit Worten (keine Zeichnung) erfolgt schlage ich folgendes vor: Von links von unten nach oben....Erste Rolle Plastik groß. zweite Rolle Plastik groß, Lampenhaus, (dann von oben nach unten) dritte Rolle Plastik klein, Zahnrolle Metall, vierte Rolle Plastik klein, fünfte Rolle Plastik groß. Dazu Hinweise (der Film) wie oben, unten, links, rechts.

Ich danke jedem der antwortet. Die Bolex H16 SBM ist auch in der Überlegung für den Urlaub (mit Avichrome. Graufilter und Sektorenblende ist vorhanden).

[Ernst Wiegand]

Hallo, nachfolgender Link könnte eine Hilfe sein !

http://www.ebay.de/itm/Muray-16-mm-Filmschneidegeraet-Editor-Filmbetrachter-Filmprojektor-/171112667438?clk_rvr_id=516051390986

Im übrigen dürfte mit ein bisschen Probieren die Lösung zu finden sein.

Viel Erfolg,

Ernst

[Erhard927]

Hallo, nachfolgender Link könnte eine Hilfe sein !

http://www.ebay.de/itm/Muray-16-mm-Filmschneidegeraet-Editor-Filmbetrachter-Filmprojektor-/171112667438?clk_rvr_id=516051390986

Im übrigen dürfte mit ein bisschen Probieren die Lösung zu finden sein.

Viel Erfolg,

Ernst





Hallo,

....bißchen probieren: Ich hab mir schon Gedanken gemacht und das Ding gründlich aus "der Nähe" angeschaut. Was mich wundert ist die Anordnung der Rollen. Da ist auf beiden Seiten links und rechts "der Ebene" am Lampenhaus eigentlich eine scharfe Metallkante. Und dann sind die Plastikrollen tief darunter an beiden Seiten angebracht. Mir gefällt das nicht auch wenn die Filmschicht beim Abrollen von der Spule oben liegt.

[Friedemann Wachsmuth]

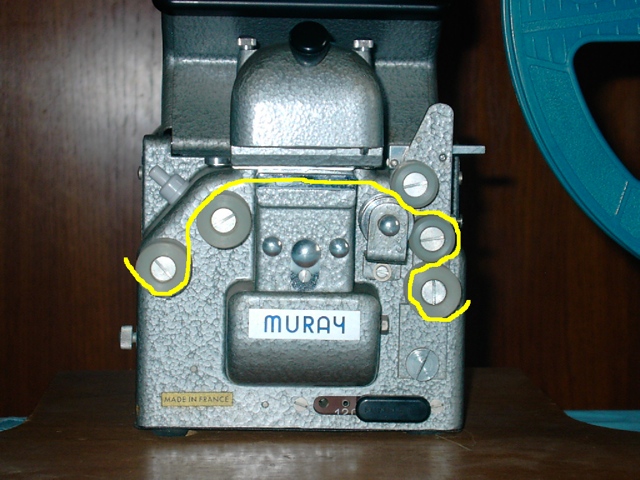

Ohne das Gerät zu kennen (sieht aber toll aus) würde ich mal tippen so:





Nur so macht die Markierungsstanze (1) einen Sinn.



Aber wie gesagt, nur eine Vermutung -- probier es doch mal mit einem Filmrest aus.

[Erhard927]

Hallo Friedemann,

genau meine Vermutung auch, danke. Ich werde sicherheitshalber aber trotzdem bei Batchvarov & Thiel noch fragen, Herr Thiel sagte er kenne alle Geräte. Eigentlich kauf ich ja nie was ohne Bedienungsanleitung aber Muray (ich hab bei 9,5mm auch Muray Geräte)...

[Friedemann Wachsmuth]

Danke für den Link, Ernst. Den werd ich mal versuchen zu ersteigern. Mir gefällt das Gerät sehr gut und das "Sortierbrett" drumrum scheint praktisch. Meine Russengurke macht mich nicht glücklich.

Drückt mir die Daumen :)

[Ernst Wiegand]

Ergänzung: Volle Spule links aufstecken, dann Film unter erste linksseitige Rolle führen, dann nach oben über zweite linksseitige Rolle in den Kanal einlegen; Film dann über (obenseitig) Metallrolle führen, was offensichtlich dadurch bewirkt wird, dass man die fast senkrecht übereinanderstehenden Rollen zur Seite drückt (Nase oben rechtsseitig) Film dann links der beiden oberen Rollen (sollen den Film wohl halten) vorbeiführen und unter der untersten Rolle unten anlegen und auf Aufwickelspule legen -so müsste es funktionieren. Bei dem moderneren Gerät in meinem Link haben die offensichtlich rechts etwas mit Rollen gespart !

Viel Erfolg, Ernst

[Erhard927]

Hallo,

@Friedemann: Könnte es sein daß der Film "rund um" die Metallzahnrolle laufen muß?

[Martin Rowek]

Ich würde den Film auch so einlegen, wie Ernst beschrieben hat, weil der Umschlingungswinkel an der Zahntrommel größer ist und demnach mehr Zähne im Eingriff sind:



[Ernst Wiegand]

So genau habe ich mir das vorgestellt !

In der Version Friedemann würde sich der Film bei Spannung ja nach rechts "abheben", was die Planlage im Filmkanal negativ verändern würde !

Ernst

[Friedemann Wachsmuth]

Das dachte ich gerat auch, bis ich die Markierungsstanze sah. Wenn es denn eine ist. Kann natürlich trotzdem wie von Ernst beschrieben stimmen.

Aaton: "rundum" bestimmt nicht. Das wäre hart für geschrumpfte Filme und auch arg friemelig.

[Erhard927]

Hallo,

ich glaube aber daß der Film so eingelegt wird: Rechte Seite...dritte Rolle Plastik klein Film oben rechts und unten, rund um Metallzahnrolle, vierte Rolle Plastik klein Film oben dann rechts dann unten, fünfte Rolle Plastik groß Film oben links und unten. Bei Euren Zeichnungen ist der Film am Lampenhaus zu weit unten. Man sieht es schlecht aber Filmbühne Lampenhaus und Oberkante Plastikrolle drei sind eine Ebene.

[Friedemann Wachsmuth]

Mienst Du so, Aaton?





Das wäre aber arg kompliziert. Wie soll man den Film denn um die Zahnrolle schlingen? Und warum so viel Stress für die Perfo und so viel Kontaktflächen für den Film? Dann doch eher noch meine "blaue" Variante. :)

[Erhard927]

Hallo Friedemann,

sicher ich hab da auch Bedenken ob ich da richtig liege aber....durch die Zahnrolle wird ja das Lampenlicht "getaktet", Du weißt ja wie das beim Filmbetrachtet flackert. Also muß die Zahnrolle (angetrieben durch die Perfo) sauber laufen. Was man am Bild vor der Zahnrolle sieht, der silberne Knopf, kann von Hand gedreht werden. Warum haben die das so gemacht? Möglicherweise als Hilfe beim Filmeinfädeln.

[Friedemann Wachsmuth]

Ich denke das haben die gemacht, um Einzelbilder genau anfahren zu können. Der Muray hat ja vermutlich kein Prisma und damit Dunkelphasen.

Wenn der Film da durch müsste, währe die Zahnrolle anders gelagert, da bin ich sicher. Nämlich wie die ROllen, nur ovn hinten.



Die Zanrolle sollte ja sehr leichtgängig sein, da sie fast nichts bewegt. Da reichen 1-2 Zähne Kontakt.

[Olaf S8]

Variante Muray #4



[yan]

Moin, moin,



Wenn jemand einen solchen Betrachter haben möchte, ich würde einen abgeben, da ich selbst eigentlich ausschließlich meinen "Hühnermörder" benutze und der Muray seit ewigen Zeiten im Schrank steht.



Freundliche Grüße



Yan



p.s.: eine Betriebsanleitung habe ich aber auch nicht undmauch keine sonderliche Erfahrung mit dem Teil, weil s.o.

[Erhard927]

Moin, moin,



Wenn jemand einen solchen Betrachter haben möchte, ich würde einen abgeben, da ich selbst eigentlich ausschließlich meinen "Hühnermörder" benutze und der Muray seit ewigen Zeiten im Schrank steht.



Freundliche Grüße



Yan







p.s.: eine Betriebsanleitung habe ich aber auch nicht undmauch keine sonderliche Erfahrung mit dem Teil, weil s.o.







Friiiedemann...

[Friedemann Wachsmuth]

Ich glaub, jetzt hab ich das Foto erst kapiert, Aaton.

Ich glaube, es muss so:





Ich gehe davon aus, dass man den rechten "Arm" (roter Rahmen) einfach im ganzen wegklappen kann? Dan wäre das Einlegen des Filmes auch angemessen einfach.

[Erhard927]

Hallo Friedemann,

da kann man nichts wegklappen. Dann läuft der Film ca. 1cm (auf dem Bild) weiter oben. Die von Dir angenommene Stanze ist keine die ist an völlig anderer Stelle (auf dem Bild nicht sichtbar). Und wenn der Film weiter oben läuft kann der Film niemals *unter* der oberen Kunststoffrolle auf der rechten Bildseite laufen.

Nachtrag: Ich hab mir eben das "Original" angeschaut (den Filmbetrachter) und widerrufe mein Urteil - es geht doch mit dem Film unter der Kunststoffrolle. Und im Bild siehst Du auf der linken Seite 1cm über der zweiten Kunststoffrolle ein Metallteil. Das ist der "Knopf" der Filmstanze.

[Guest_Rudolf 51]

Hallo Friedemann,



Deine grüne Skizze stimmt...



Soooo kompliziert kann das doch gar nicht sein...



Rudolf



P.S. Ich sehe gerade: Der Martin hat die Lösung auch schon gefunden, vor dem Friedemann sogar...

[yan]

Moin, moin,

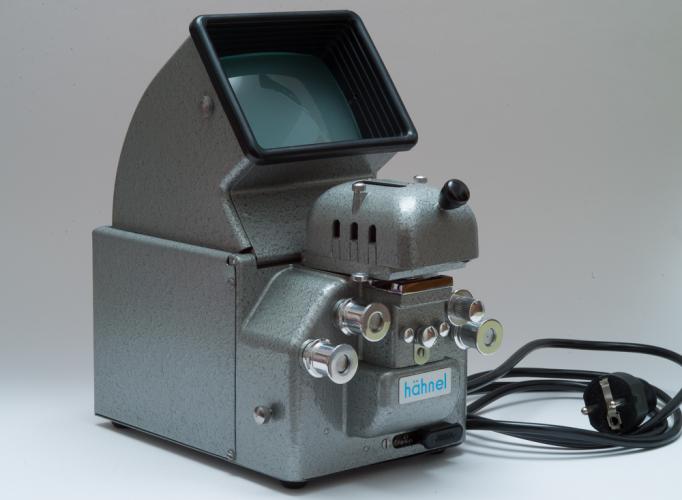

so, die Bilder vom Betrachter habe ich gemacht, jetzt müssen sie nur noch irgendwie eingestellt werden.



Nu, mir werdn sehn ob mir das werdn zuschdande bringen :-)



Freundliche Grüße zum Abend (ich muss jetzt gleich erst noch zum Feuerwerk, sonst ist die Familche sauer)



Yan

[yan]

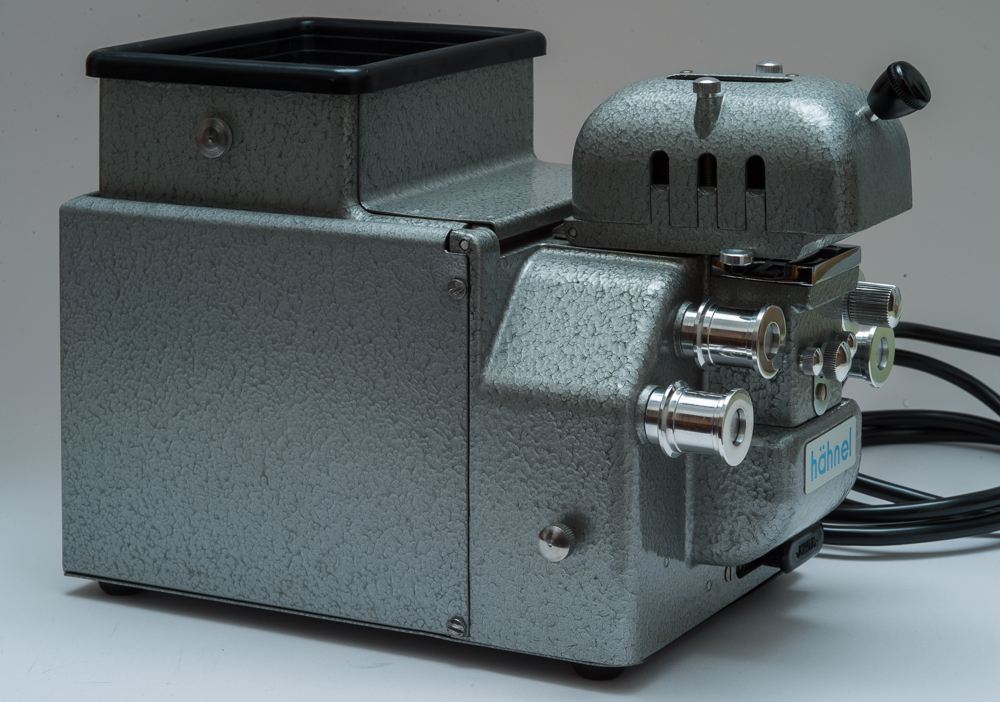

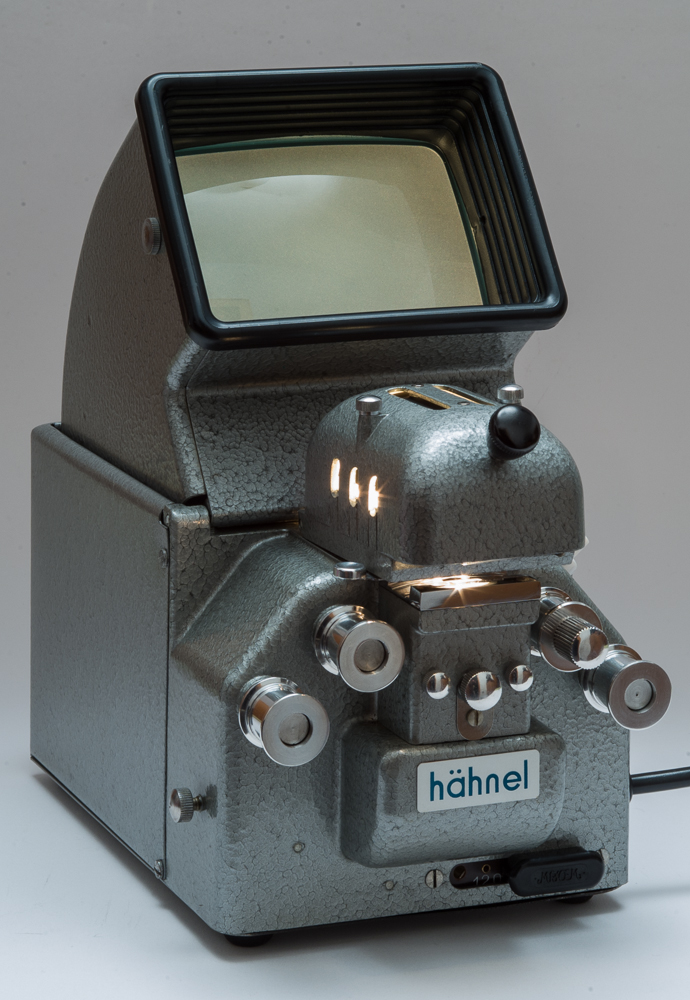

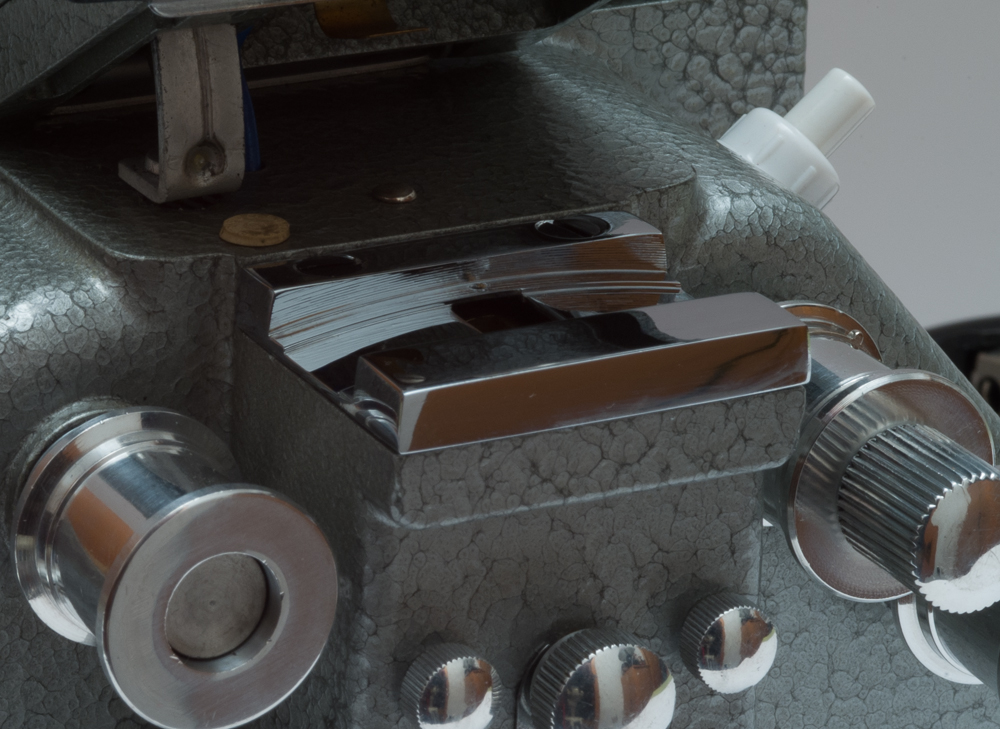

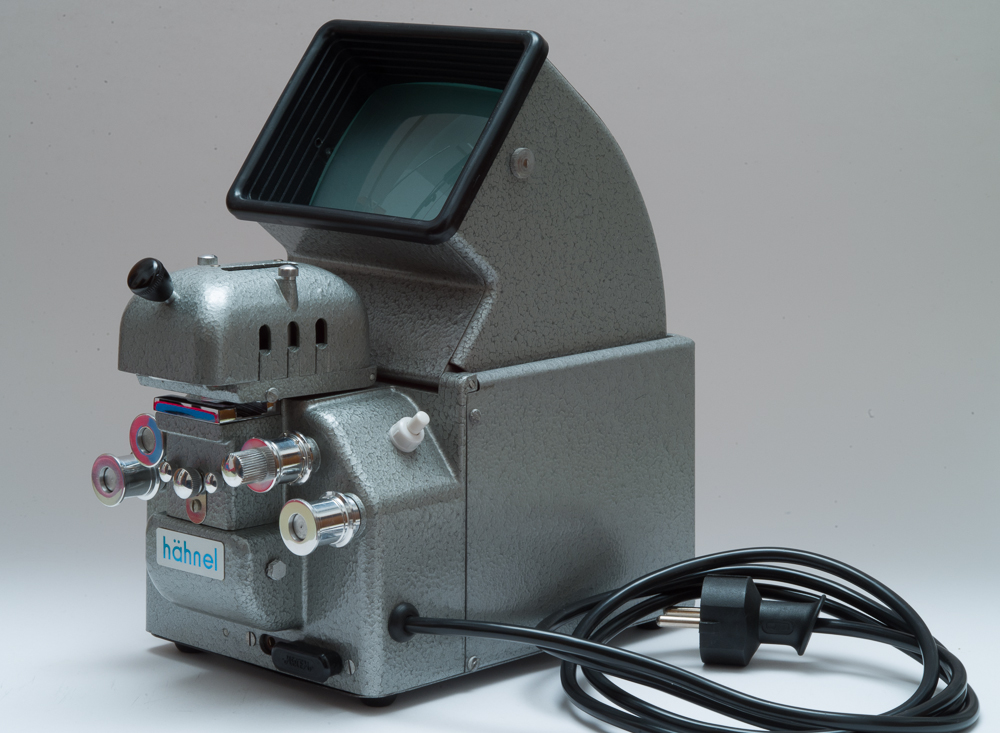

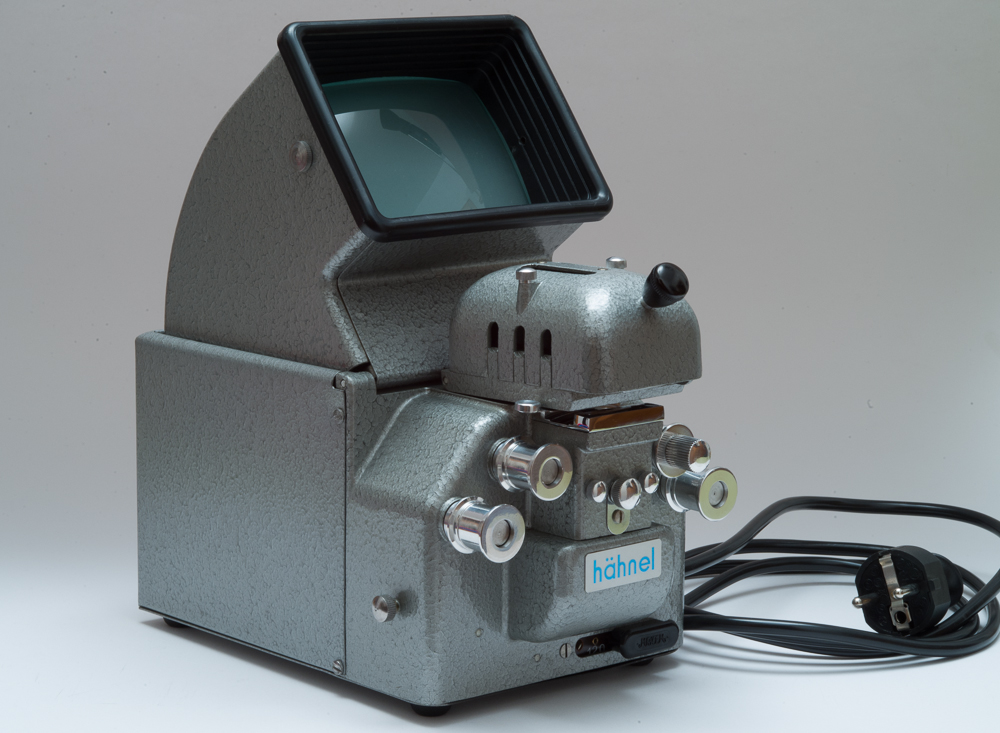

Jetzt zu den Bildern:

[yan]

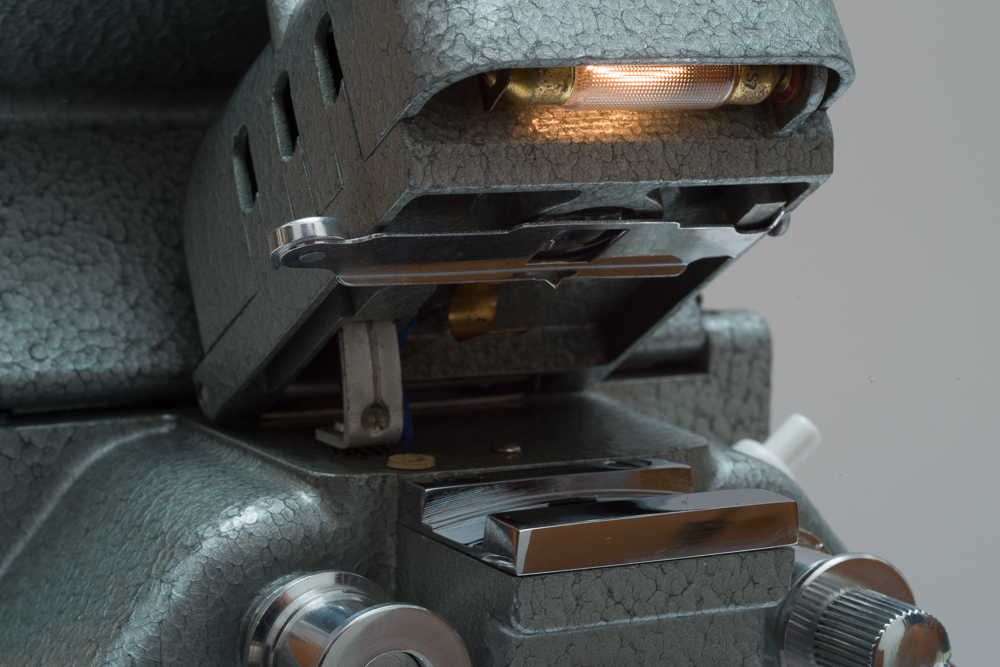

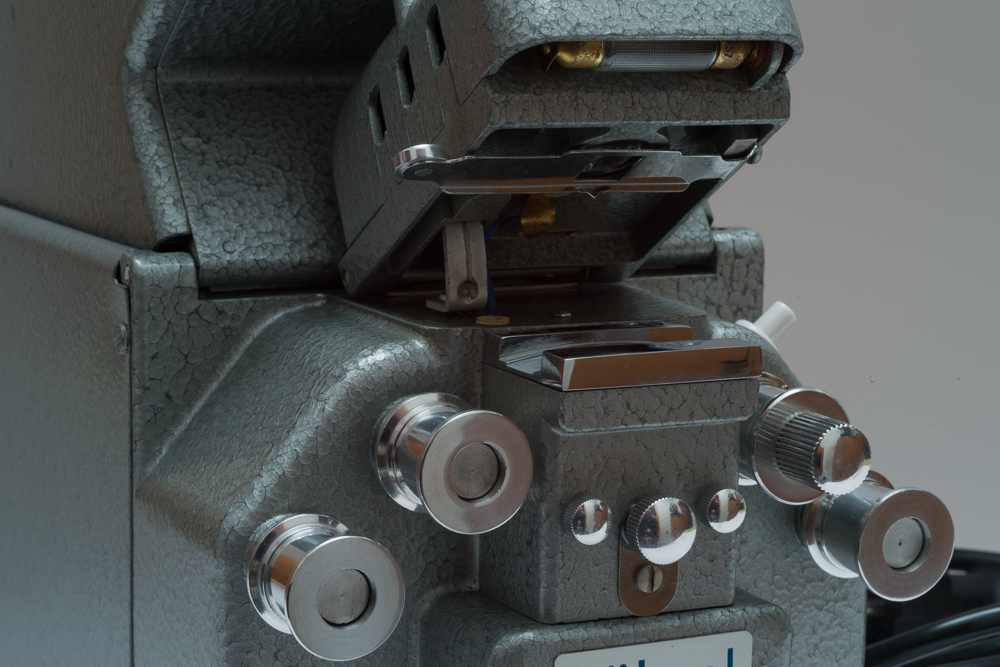

... noch welche mit Beleuchtung und der Betrachter in der zusammengeklappten Stellung, damit passt er besser in den Schrank.



Wer das teil gerne haben möchte - es waren ja hinreichend Interessenten da - möge mir bitte eine PM schicken. Die Fracht als versichertes Paket kostet innerhalb dieser unserer Republik Euronen 6,90



Freundliche Grüße



Yan



p.s.: das Feuerwerk war übrigens recht schön :)
