Technik - Bilderrätsel

[Klaus Peter Weber]

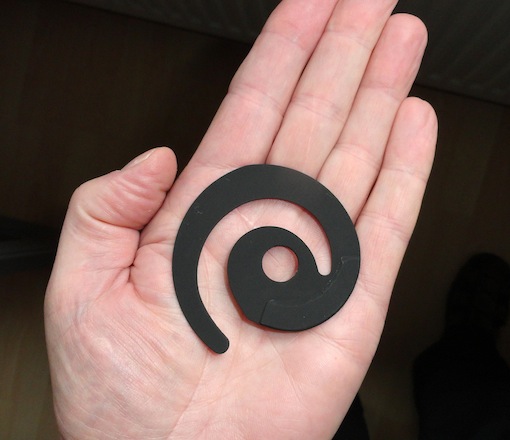

Was ist dies für merkwürdiges Gebilde ?





Der erste Treffer bekommt als Preis ein Exemplar, falls er möchte.

[Jensg]

Kenne das Ding nur als eine Art Brieföffner oder Cutter.

Jens

[Klaus Peter Weber]

Kenne das Ding nur als eine Art Brieföffner oder Cutter.

Jens



Es hat schon was mit dem bewegten Bild zu tun !

[rene rossi]

sowas wie ne umlaufblende à la nipkow?

[Film-Mechaniker]

Ei, des isch doch die Saarschläf in Plastik.

[Klaus Peter Weber]

Ei, des isch doch die Saarschläf in Plastik.



Mal sehen was @Stefan2 sagt !

[ACME]

Hallo. Eine Kulissenscheibe für... ja, wofür nur?

MfG

Dieter

[flimmerman]

Könnte eine Blende für ne Bauer-Fernsehabtastung sein.



Gruß flimmerman

[Klaus Peter Weber]

Könnte eine Blende für ne Bauer-Fernsehabtastung sein.



Gruß flimmerman

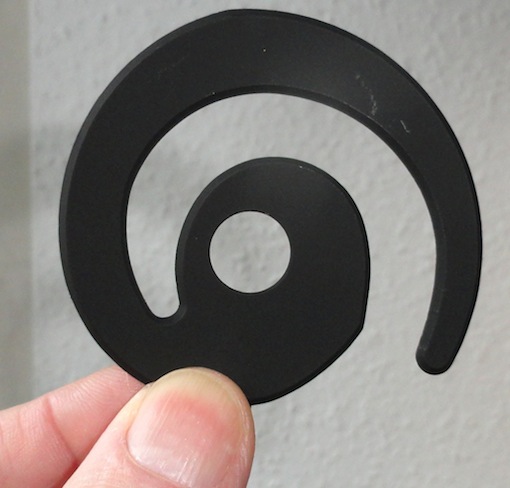

Stimmt. Es ist die Umlaufblende für die zweite Version (1963 bis ca. 1980) des FESE Flying-spot-Abtasters.

Die erste Version vor 1963 hatte noch zwei Fotozellen, je eine pro Halbbild, bei kontinuierlichem Filmtransport. Das Problem dabei war, das die Halbbilder elektrisch "geshuttert" wurden durch Umschaltung von einer Photozelle zur zweiten während der Austastlücke. Da die beiden Zellen immer im Pegel etwas abwichen voneinander und daher die Teilbilder ungleich hell waren, flimmerte das Bild schnell.

Dafür gabs den Flickerregeler, mit dem man die Pegelbalance nachregeln musste. Und das auf Sendung!



Die Version zwei hatte nur noch eine Photozelle, also flickerfrei. Dafür mußte aber eine Umlaufblende her,

die die beiden Halbbildabtastungen wechselseitig abdecken mußte. Da dies aber bei kontinuierlichem

Filmlauf funktionieren sollte, errechnete man statt der klassischen Flügelblende des intermittierenden Transportes dieses merkwürdige Gebilde.

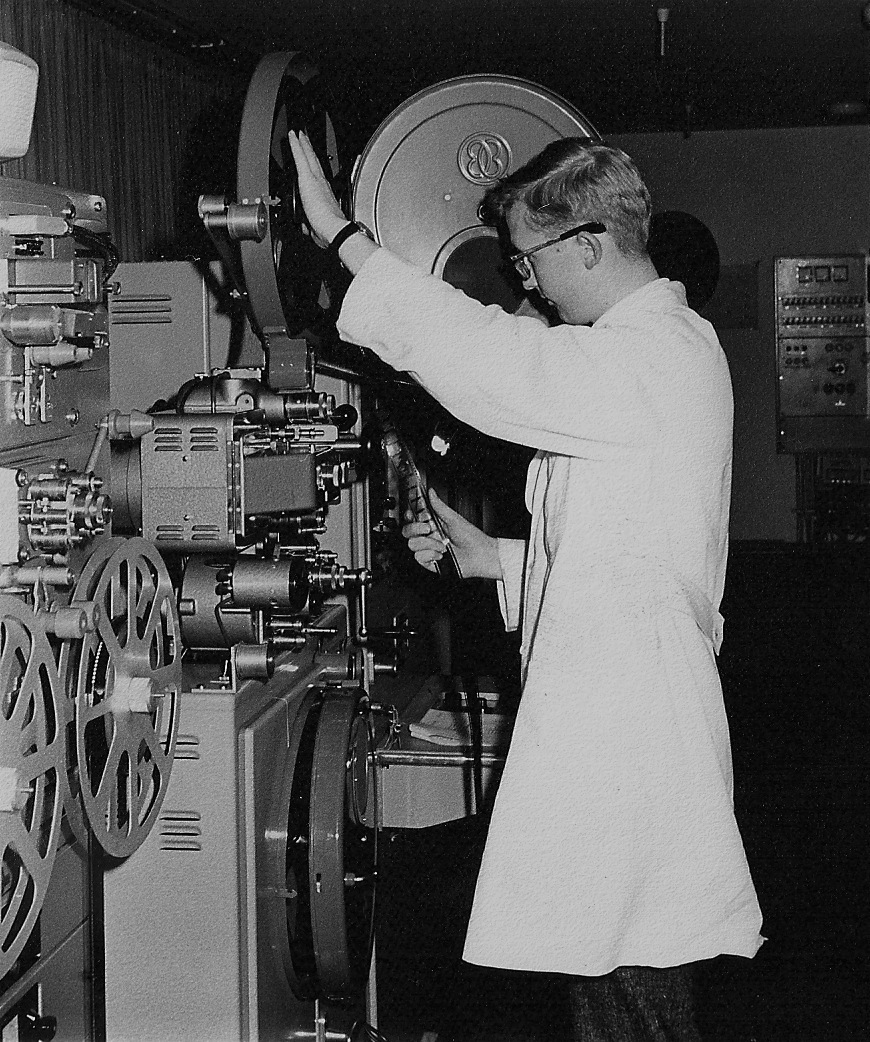

Anbei aus der berüchtigten Photokiste der Autor in jungen Jahren mit üppigem blondem Haar beim

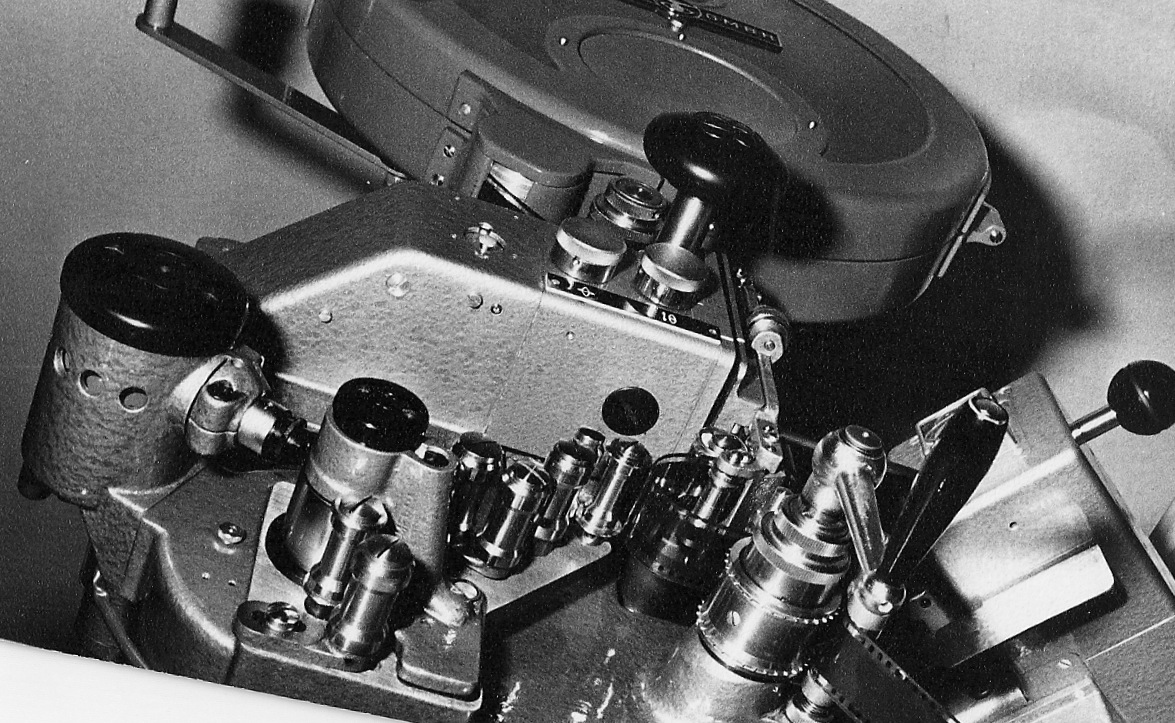

Einlegen an der beschriebenen Maschine. Übrigens eine modifizierte Bauer B8, natürlich ohne

Malteserkreuzschaltung.





@ flimmermann, falls Du interessiert bist einem Exemplar, bitte pn

[rene rossi]

ha!
