portable bauen

[Kossmo]

Ich hab vor aus einer Ernemann 15 einen möglichst kompakten 35mm Projektor zu bauen.

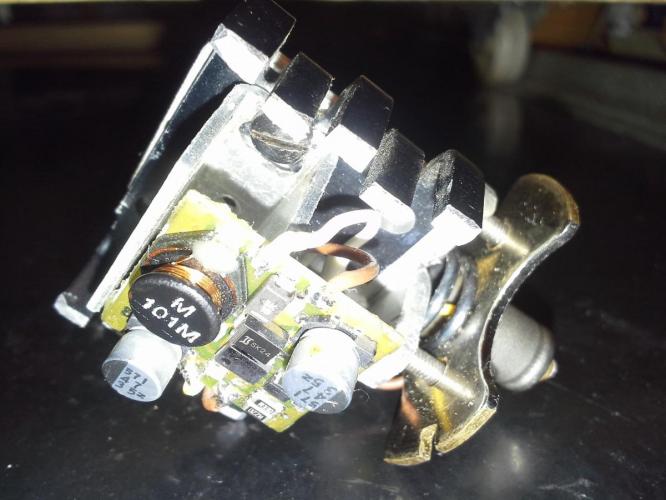

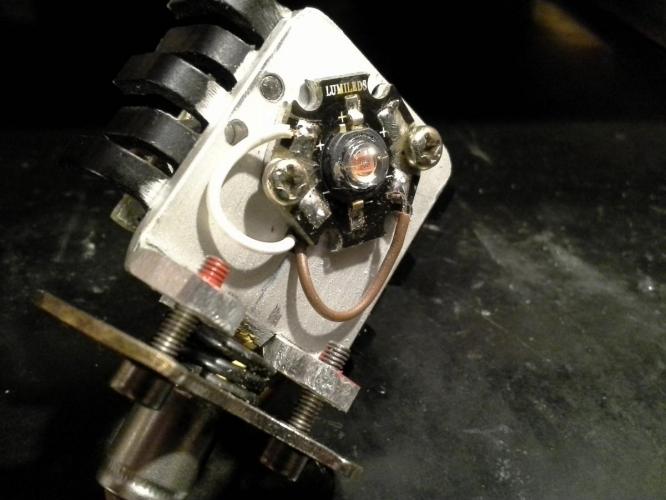

In den Kopf sollen 3 Schalter für Motor Start Tonlampe ( LED ) und Friktion.



leider bin ich nur Laie und brauche eine Anleitung wie ich für den Motor einen Anlaufkondensator verdrahte.



über Tipps würde ich mich freuen..



Spulenarme schweiße ich selbst.... als Motor ist eine Meo Wickeleinheit gedacht.. Lampenhaus wahrscheinlich Halogen 400 Watt 36 Volt, da kleine Xenon Lampenhäuser dünn gesät sind.

[TK-Chris]

Läuft deine Ernemann mit Drehstrom? Soweit ich weis, haben die alle Einphasenmotore drin.

Von Ernemann gibt es ein passendes 1KW Lampenhaus, das taucht ab und an mal in der Bucht auf.



im Forum haben schon so einige aus einer stationären Maschine eine Portable gebaut, bisher nur mit Kinotönern, die eignen sich durch die Kastensäule extrem gut dazu. Bei einer E15 fehlt mir die Umbauerfahrung - da kann ich dir nicht helfen.

[Jensg]

Hatte einen Drehstrommotor. Oben einen FRU drauf, dann lief das. Keine Bildklappe, Lampe mir einfacher Handzündung, Ton mit Kippschalter.

Jens

[Kossmo]

Motor ist 220 Volt.. Das 1KW Lampemhaus ( gelbe ) ist von der E12, könnte man anpassen...aber die 400Watt funzel reicht fürs Wohnzimmer mit 2,50 Bildbreite.

500 Watt Xenon wäre mir zwar lieber aber das kleine Phillips/Kinoton Lampenhaus ist kaum zu bekommen.



naja bei der E-15 muss man gegenüber Kinoton nichts flexen und Gehäuse bauen, der Kopf ist eine Einheit und klein, daher besser geeignet.

Zur Geräuchdemmung kommt noch eine Plexiglasabdeckung auf das Laufwerk mit Film ein und Austritt..



Klar ist mir noch nicht, wie ich den Anlaufkondensator schalte, vielleicht kann mir einer ne Zeichnung machen.



was ist ein FRU ? Jens







[TK-Chris]

Ein FRU ist ein Frequenzumrichter.

Einen passend Programmierten aus einer Schlacht Kinoton (ist der gleiche Motor) hab ich noch... kann ich Dir gern morgen zur Post bringen, da Schick ich eh einiges Weg. Kabel sind aber keine dabei.



Ansonsten Google mal nach "Steinmetzschaltung" dort findest Du Schaltungsbeispiele, wie man einen Drehstrommotor an einer Phase betreiben kann.

Mit den Kondensatorleistungen muss man ein bisshen Experimentieren,jeder Motor reagiert mit einem Laufwerk ein bisschen anders. Das E15 Laufwerk läuft m.E. nicht gerade leicht an, da wäre ein Zusätzlicher Anlaufkondensator, der mittels Zeitrelais abgeschalten wird, sinnvoll. So hab ichs bei der Fedi gemacht.



Das kleine Kinton Lampenhaus ist sehr schwierig zu bekommen, aber in Passau sind noch Zwei davon, durch die Tubusverlängerung passen die perfekt zur Ernemann, du musst nur den Lampenhausseitigen Tubus entfernen und das Mini-LH direkt an den Kopf anflanschen.

Filmtheaterbetriebe Vesper, frag mal nach, die solltens noch haben und Veräußern.

[Kossmo]

Ok..danke....dann komme ich klar..Die Schaltung kann ich mir noch bei der Portacine oder Wassmann abgucken.

wenn nicht klappt kommt Die ganze E-15 Elektrik die ja ein 19 Zoll Einschub hat, ins Rack zum cp65



Hast Du noch meine Adresse wegen dem Frequenzumrichter?

[Jensg]

Frequenzumrichter nur mittels abgeschirmter Leitung anschließen, ansonsten pfeift es im Ton. Dein Außenläufermotor kannst du gut mit FRU laufen lassen. Das gibt einen schönen Sanftanlauf, ideal für einfache Wickelwerke.

Jens

[TK-Chris]

Schick sie mir nochmal per PM, dann schick ich dir das Ding am Donnerstag rauf!

[Thomas007]

Hallo!



Ich würde das mit dem FRU machen.

Da kann man alles einprogrammieren und die Maschine langsam hochfahren lassen.

Ist ideal für große Spulen mittels Meo Wickeleinheit.

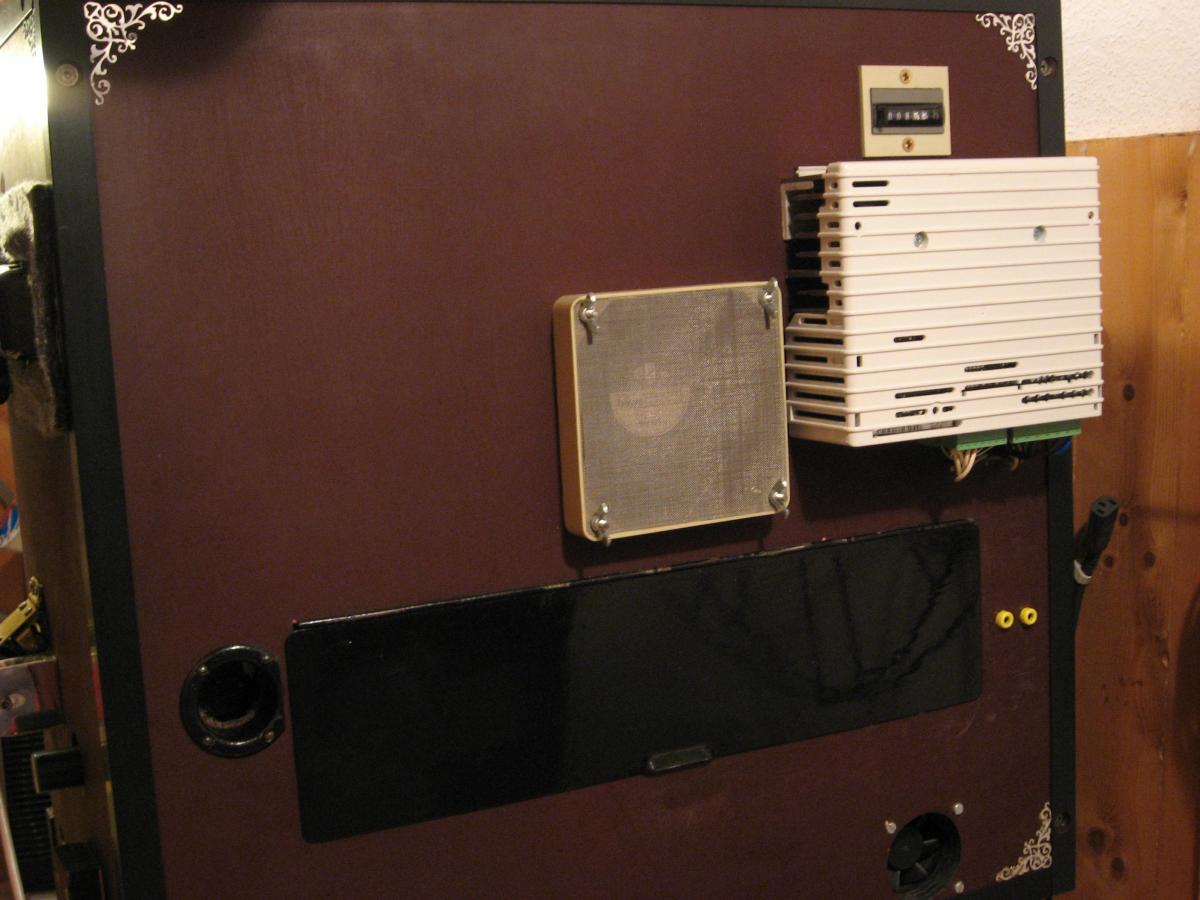

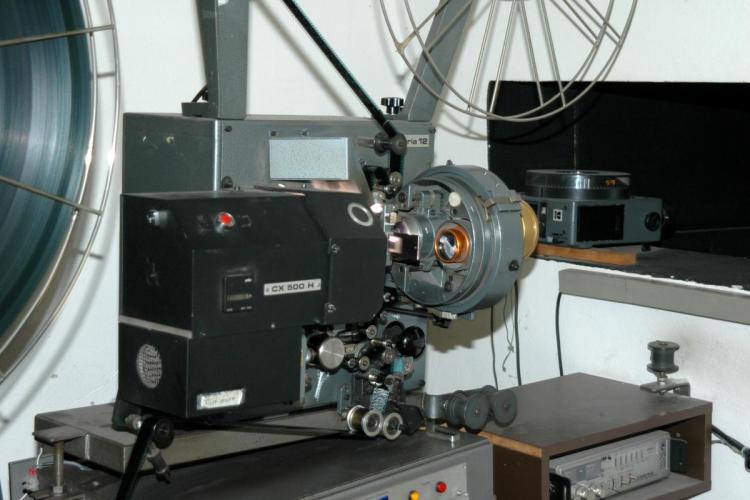

Da sieht dann in etwa so aus.



Gruß Thomas

[Martin Rowek]

Für Heimkino im Wohnzimmer reicht 36V/400W Halogen vollkommen aus. Selbst 24V/250W Halogen mit Kaltlichtspiegel reicht ggf. auch aus, da Kaltlichtspiegellampen eine sehr gute Ausleuchtung und Helligkeit erzeugen.

Xenon im Wohnzimmer muss nicht wirklich sein.

[Vogel]

Hell wirds, nur die Farben sind suboptimal, da fehlt blau, rot ist zuviel.

Insgesamt ein warmer aber wenig "knalliger" Bildeindruck......

[Kossmo]

Das wäre noch eine Idee...2 X 24V/250 Watt Lampen auf einer Schiene auf das Bildfenster gerichtet. aber wahrscheinlich wird dann der Abstand zum Bildfenster zu groß..





Für Heimkino im Wohnzimmer reicht 36V/400W Halogen vollkommen aus. Selbst 24V/250W Halogen mit Kaltlichtspiegel reicht ggf. auch aus, da Kaltlichtspiegellampen eine sehr gute Ausleuchtung und Helligkeit erzeugen.

Xenon im Wohnzimmer muss nicht wirklich sein.

[TK-Chris]

Ingo, du kannst es auch mit UHP Lampen aus dem Beamer-bereich versuchen. Die sind Sauhell und idR. auch Hochfrequent angesteuert, sodass das Lichtpumpen wegfällt.



@martin Ich hab auf 4m Bildbreite auch 1kw Xenon und ich wills nicht missen. Da macht Kino richtig Spaß!

[Martin Rowek]

Unter 4 Meter Bildbreite verstehe ich aber kein Heimkino im Wohnzimmer, wo meist nur Bildbreiten bis zu 2 Meter möglich sind.

[Kossmo]

naja die UHP Lampen sind aber teuer, das 10-15 fache der 24/ 250 Watt Funzel



Ingo, du kannst es auch mit UHP Lampen aus dem Beamer-bereich versuchen. Die sind Sauhell und idR. auch Hochfrequent angesteuert, sodass das Lichtpumpen wegfällt.



@martin Ich hab auf 4m Bildbreite auch 1kw Xenon und ich wills nicht missen. Da macht Kino richtig Spaß!

[Martin]

Wer einmal zu Hause Xenon gesehen hat, will nichts anderes mehr. Auch ich habe Anfang 2004 zunächst von Halogen auf Xenon umgerüstet und die Erweiterung von Mono auf Dolby A erst Ende 2005 und auf Dolby SR erst Ende 2006 vollzogen. Diese Vorgehensweise halte ich im nachhinein immer noch für richtig.



2,50 Bildbreite und 900 W Vertikal bei 38 Ampere.



Gruß

Martin

[Thomas]

Volle Zustimmung

[TK-Chris]

Ich habe das Glück, dass meine Leinwand von wand zu wand geht, es sind, gerade nachgemessen, 3,65m sichtbares Bild. Mit Xenon. Das ist herrlich.

[Theo]

Wie schwer ist denn so ein Ernemann 15 Kopf?



Servus

Theo

[B12]

Hallo Theo,

so ca.3o-35 kg

[Kossmo]

mehr...alleine der Objektvrevolver hat schon 10kg..



aber die Orginal Portables sind auch nicht leichter, als die E-15 mit Lampenhaus..







Hallo Theo,

so ca.3o-35 kg

[Thomas007]

Oh man so schwer sind die?

Ich dachte immer das wäre alles Leichtbauweise.



Da ist ja der Kopf einer Bauer Sonolux mit 14Kg (ohne Tonlaufwerk) ein echtes Leichtgewicht.



Thomas

[TK-Chris]

Meine Herumschleppbare FP wiegt ohne Lampenhaus 60 KG, mit LH dann 90. Portabel ist sie. Mitlerweile hat sie 4 Gummirollen dran, dann kann man sie auch mal allein irgendwo hinschleppen.



Ingo: Päckchen schon da?

[Thomas]

Mit Lampenhaus und Friktionen wird man auf ca. 80kg kommen. Soviel wiegt zumindest unsere E12P. Und das sind auch nur Kopf, LH und 2000m Friktionen.

[B12]

so ca.3o-35 kg



mehr...alleine der Objektvrevolver hat schon 10kg..



Meine hatte keinen Revolver... ;-)

Es war auf jeden Fall mehr als ein Sack Zement, aber wesentlich weniger als zwei.

Daher die Einschätzung.
