Tk Lampenhaus mit Xenon

[Sorahl]

Auf dem Bild fehlt zumindest eine Umlenkrolle. So kann man ja auch nicht korrekt einlegen.

[Fabian]

Es würde vermutlich auch reichen, die vorhandene etwas nach links zu versetzen. Eventuell war der Projektor früher stark nach vorne geneigt aufgestellt und die Konstellation hat dadurch gepasst.

[Kossmo]

Es fehlt der Filmrissschalter und somit auch Umlenkrollen.. Ich mußte die Platte drehen damit der Projektor in der Höhe verstellbar ist..

(Orginal nur neigbar), daher passt der Filmrissschalter nicht mehr...



Es funktioniert ja .......nur die letzten 200-300 Meter nicht......





Auf dem Bild fehlt zumindest eine Umlenkrolle. So kann man ja auch nicht korrekt einlegen.

[Fabian]

Naja "funktioniert" ist auch so ein Begriff. So legt man auf der E15 jedenfalls nicht ein.



Du hast ja selbst schon gemeint, dass der Filmzug dir unpassend erscheint. Würde mich nicht wundern, wenn du so auch deine Filme verschrammst.

[Sorahl]

Aus eigener Erfahrung kann ich sagen: Das ist genau die Einlegetechnik, mit der man Filme zerrissen bekommt...

[Thomas007]

So genau kann man das auf dem Bild nicht erkennen aber was soll dieser Galgen an der unteren Spule?

Regelt der den Filmzug? Wenn ja sollte der Film doch anders zugeführt werden oder?

Das mit der oberen schwarzen Führungsrolle vor der Zahnrolle ist auch nicht so der Hit.

Da kann der Film leicht rausspringen. Ist allerdings auch nicht so gut zu erkennen.



Aber Verbesserungspotential ist auf jeden fall gegeben.

Ansonsten schönes Maschinchen.



Thomas

[Jensg]

Der untere Motor wickelt falsch herum. Muß oben aufwicklen, dann wird der Galgen angehoben bei steigendem Filmzug und reduziert den. Ich weiß nicht, ob da die elektrische oder mechanische Friktion drin ist. Dürfte sich aber nicht vom Prizip unterscheiden.

Jens

[rene rossi]

Ingo-

hier das E-15 Einlegeschema (auf der letzten Seite):

Ernemann 15.pdf

nur so gehts.

[Thomas007]

Laut Einlegeschema wickelt der Motor richtigrum.

Da fehlt nur die eine Umlenkrolle damit die Rolle am Regelarm mehr umschlungen wird.

[Jensg]

Habs im Bild gesehen, so macht das dann auch Sinn.

Jens

[Kossmo]

jens hast Du ein Foto von dem lampenhaus ? hab Dir auch per PN geschrieben..





Habs im Bild gesehen, so macht das dann auch Sinn.

Jens

[Kossmo]

Die Richtung stimmt...ich muss nur die Umlenkrolle etwas nach links versetzen..Fabian hats erkannt... danke..



Ohne Filmrissschalter konnte ich den Film nur so einlegen, da er sonst die ersten 300 Meter Film gegen Film schleift.

aber dann macht die letzten 300 Meter die Wicklung schlapp..







Laut Einlegeschema wickelt der Motor richtigrum.

Da fehlt nur die eine Umlenkrolle damit die Rolle am Regelarm mehr umschlungen wird.

[Kossmo]

ach ja...Das mit dem Kufenband bei der E-15 funktioniert..einfach 3 cm Samtband oben an der Kufe ankleben, genau da wo die Schlaufe gegen Metal schlägt..

klingt dumpfer und nerft kaum noch...



Ich kann die ganzen Mängel die Ihr mittlerweile geschrieben habt nicht nachvollziehen..



Der Bildstand ist perfekt..die Kiste ist halbwegs tragbar/zerlegbar..Lichtausbeute/Ausleuchtung auch sehr gut..



Der einzigste Mangel den ich feststelle das Sie unter 20 Grad am Anfang ruckelt..ca. 30 Sekunden..aber damit kann ich leben...

[Jensg]

Foto kommt morgen.

Jens

[Kossmo]

danke Dir



Foto kommt morgen.

Jens

[showmanship]

ach ja...Das mit dem Kufenband bei der E-15 funktioniert..einfach 3 cm Samtband oben an der Kufe ankleben, genau da wo die Schlaufe

Ich kann die ganzen Mängel die Ihr mittlerweile geschrieben habt nicht nachvollziehen..



Der Bildstand ist perfekt..die Kiste ist halbwegs tragbar/zerlegbar..Lichtausbeute/Ausleuchtung auch sehr gut..



Tja denk mal drüber nach - könnte es vielleicht daran liegen, dass "wir" mit den Maschinen im täglichen Geschäft arbeiten mussten und du sie nur bei dir zu hause für ein paar Stunden in der Woche nutzt...?



Ich kann nur sagen, dass knapp 3 Jahre täglicher Betrieb mit 8Stk. (P.a. etwa 3-4k Stunden) etwas mehr Einblick erlaubt, als Du ihn jemals haben wirst.



Aber ist doch OK, wenn die Maschine gür Dich zu Hause passt. Freu dich!

Aber tu nicht so als könntest du dir erlauben anhand dieser paar Erfahrungen eine vergleichende Beurteilung versch. Fabrikate abgeben.





[Jensg]

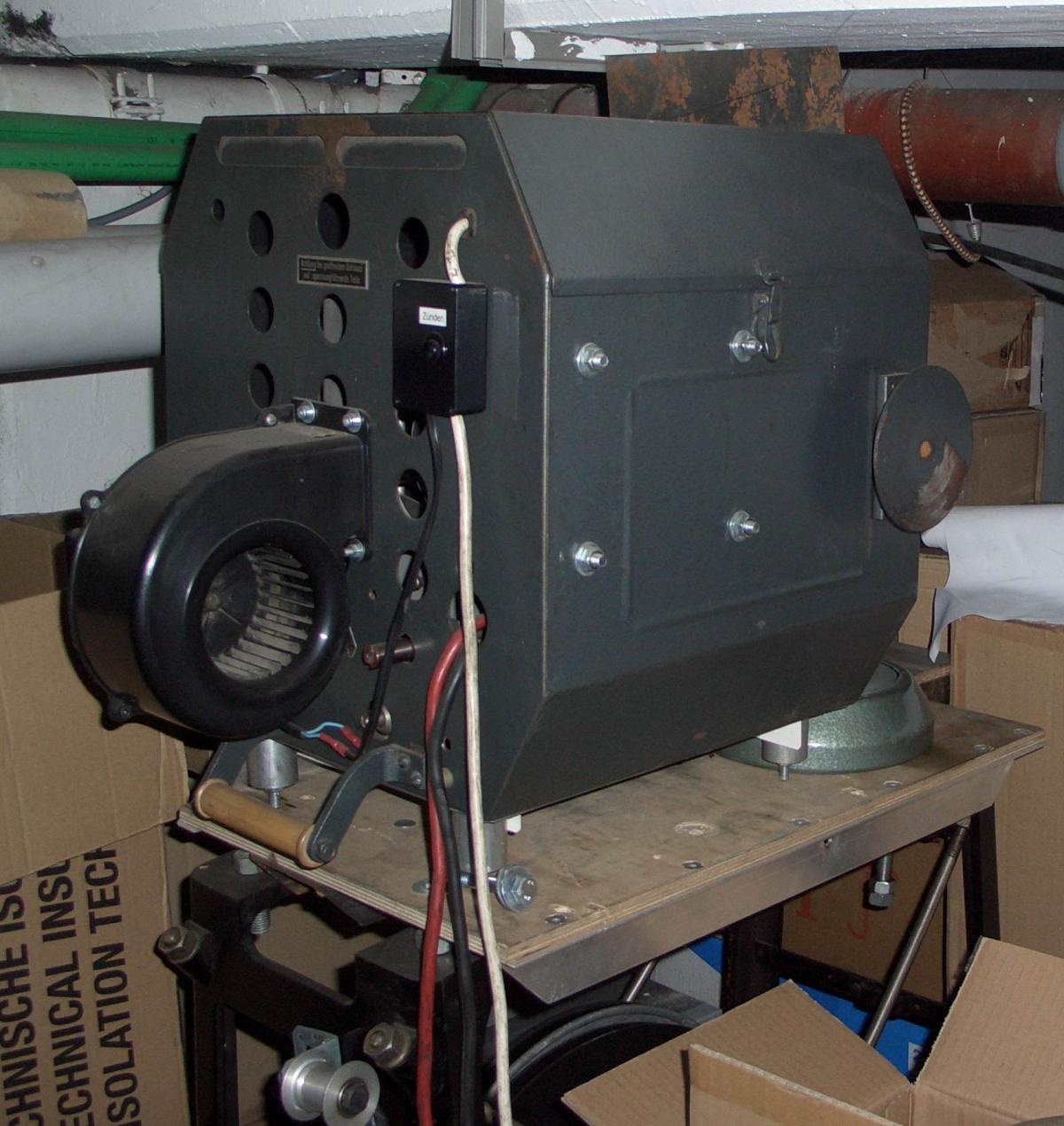

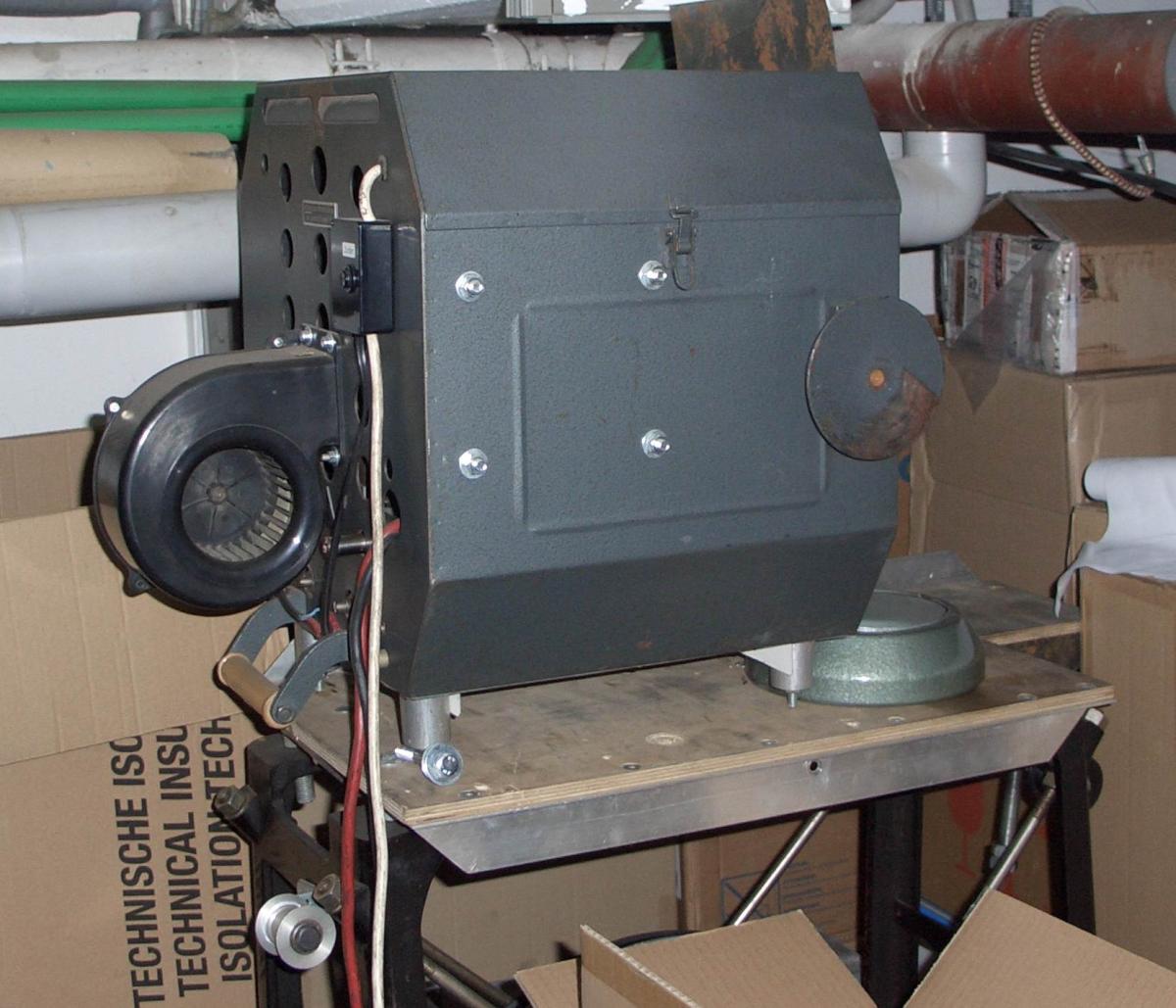

Fotos. Ist ein Meo5 Block mit bis zu 2kW liegend, Zündgerät ist drin. Je nach Brennweite und Abstand zum Projektorkopf ist eine Bildfensterlinse nötig für eine gleichmäßigere Ausleuchtung bzw. optimales Licht.

Jens

[Kossmo]

ist mir doch zu groß jens...aber danke für die Mühe



Fotos. Ist ein Meo5 Block mit bis zu 2kW liegend, Zündgerät ist drin. Je nach Brennweite und Abstand zum Projektorkopf ist eine Bildfensterlinse nötig für eine gleichmäßigere Ausleuchtung bzw. optimales Licht.

Jens
