Tonlampentyp gesucht

[Kossmo]

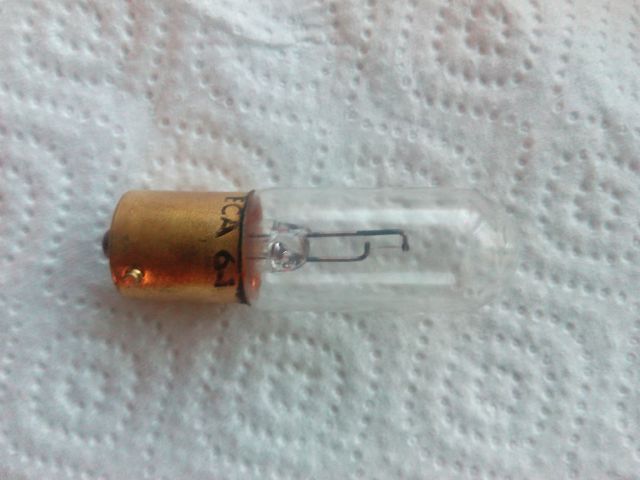

Ich suche Infos zu dieser Tonlampe..



Sockeltyp, Bezeichnung usw.



[Jensg]

Sieht ein wenig nach alter Ernemann aus. Wo hast du die denn ausgebaut?

Jens

[stefan2]

6 V 1A für Marin MP 1 und MP 30. Ähnlich Ansi BSW.

Aber das ist Allgemeinwissen...

[Kossmo]

Ja ist für die Marin Mp30..leider ist die Tonlampe nirgends zu finden..Die eingebaute glüht nur noch leicht und bringt 10% Pegel...Die Projektionslampe konnte ich ausfindig machen..

[Kossmo]

hier ein Video, gestern gemacht 2 Stunden nach Lieferung..erstaunlich robust aufgebaut und sehr klein.....nicht der schlechteste Portable



Bearbeitet 1. April 2015 von Kossmo (Änderungen anzeigen)

[Kossmo]

[makrofotografie]

Der Sockel dürfte BA15s sein.

Eine Lampe wird aber nicht hochohmig und dadurch kurz vor Lebensende dunkler.

(höchstens durch schwarzen Belag innen...)

Die brennt einfach durch...

Kann es sein, dass dort eine 4V Tonlampe hineingehört?

Das würde auch das Glimmen erklären.

Oder es gehören wirklich 6V hinein und diese kommen nicht mehr an der Tonlampe an.

Kannst du mal die Spannung messen?

Bearbeitet 2. April 2015 von makrofotografie (Änderungen anzeigen)

[stefan2]

Die Lampe bei MOP 30 ist 6V 6W, also 1A, DC Speisung. Bei dem älteren MP 1 (Röhrenverst.) war es 6V 5A (30W, AC Speisung). Die sind handelüblich, es ist tatsächlich BA 15single.

Ich habe gesucht, aber keine mehr gefunden. Sollte es in den USA noch geben. ANSI Code ähnlich, wie aus dem Gedächnis.



Der MP 30 war bei mir dadurch aufgefallen, das das Oel, oben hereingegossen, quasi gleich unten wieder herauslief. Tonabtastelement ist ein Phototransistor, keine Photodiode.



Gruss



St.

[Kossmo]

Laut Schaltplan ist 6 volt 1A richtig.



Spannung kann ich leider nicht messen.



Ich hab die Lampe an einem normalen 6 Volt Trafo gestest, glimmt nur leicht..

[stefan2]

An der Bildlampe solltest Du etwas machen, eine 36/400 Glühlampe einsetzen mit Trafo. Die 1000W Halogenlampe gibt es auch in den USA noch zu kaufen, aber sie ist gelb und wenig effektiv. Es sei Denn du willst im Winter das Holzschleppen zum Ofen vermeiden...



... die Tonlampe ist etwa identisch mit der von der Microcine, wenn der 3 Lochadapter abgelötet wird.



Glimmt nur, heisst, da sind Übergangswiderstände. Ggf. tatsächlich mal mit einer neuen probieren.

[Kossmo]

Bei Meiner Marin ist das Getriebe dicht..und ist auf normale Zelle umgebaut



Die Lampe bei MOP 30 ist 6V 6W, also 1A, DC Speisung. Bei dem älteren MP 1 (Röhrenverst.) war es 6V 5A (30W, AC Speisung). Die sind handelüblich, es ist tatsächlich BA 15single.

Ich habe gesucht, aber keine mehr gefunden. Sollte es in den USA noch geben. ANSI Code ähnlich, wie aus dem Gedächnis.



Der MP 30 war bei mir dadurch aufgefallen, das das Oel, oben hereingegossen, quasi gleich unten wieder herauslief. Tonabtastelement ist ein Phototransistor, keine Photodiode.



Gruss



St.

[Kossmo]

Die Projektionslampe habe ich in England gefunden...ist ausreichend fürs Wohnzimmer..evtl. kommt das Ernemann Xenosol 700 dran..



ja ich hab noch von der Portacine Tonlampen, ich versuche mal den Lochkranz abzufeilen.



An der Bildlampe solltest Du etwas machen, eine 36/400 Glühlampe einsetzen mit Trafo. Die 1000W Halogenlampe gibt es auch in den USA noch zu kaufen, aber sie ist gelb und wenig effektiv. Es sei Denn du willst im Winter das Holzschleppen zum Ofen vermeiden...



... die Tonlampe ist etwa identisch mit der von der Microcine, wenn der 3 Lochadapter abgelötet wird.



Glimmt nur, heisst, da sind Übergangswiderstände. Ggf. tatsächlich mal mit einer neuen probieren.

Bearbeitet 2. April 2015 von Kossmo (Änderungen anzeigen)

[Kossmo]

vielleicht finde ich hier etwas passendes http://www.miniinthebox.com/de/index.php?main_page=advanced_search_result&inc_subcat=1&search_in_description=0&sid=sq2qv2fqmjgb64lt8b6i6d59s1&keyword=Ba15s

[TK-Chris]

Die Tonlampe ist neu, der Pegel ist durch die Konstruktion so niedrig. Als ich nen Laser anstatt der Lampe plus Optik drin hatte, war der Pegel für den Verstärker zu hoch. Ist Konstruktionsbedingt so und habe ich dir vor 2 Monaten und nochmal vor 3 Wochen geschrieben

[Kossmo]

Nein die Lampe glüht nur ganz leicht, als Vergleich hab ich die gleiche Lampe mit anderem Sockel in der Portacine...Neu kann die Lampe auch nicht sein..mit der Lupe sieht man am Wendel und am Rest der Drähte Schwärzungen..Der Pegel ist so gering das der Solar kaum Aus schlägt und der Endverstärker voll aufgedreht werden muss...das ist nicht Konstruktionsbedingt..ich mache Foto

[Kossmo]

Hansruedi schreibt auf seiner seite das in der Marin eine 30 Watt Tonlampe eingebaut war, vermutlich hab ich die falsche Tonlampe



http://www.operateur...eurch&Itemid=53

Bearbeitet 3. April 2015 von Kossmo (Änderungen anzeigen)

[Kossmo]

Chris bei Hansrudi war der Pegel bei 3 Watt LED nur 25% höher, wie erkärst Du dir das ?



leider sieht die Wendel auf dem Bild doppelt so hell aus, wie in Wirklichkeit,,

Der Spalt auf der Lichttonspur ist kaum zu erkennen.



Bearbeitet 3. April 2015 von Kossmo (Änderungen anzeigen)

[Kossmo]

könnte so etwas funktionieren ?????



http://www.ebay.de/itm/2x-6V-30-Chip-LED-SMD-Licht-XENON-Weis-CAN-Bus-P21W-Ba15s-4-2W-wie-21W-Lampe-/261247322949?pt=LH_DefaultDomain_77&hash=item3cd38dcb45

[Thomas]

Ist denn die Tonoptik überhaupt sauber?

[Thomas]

Laut Schaltplan ist 6 volt 1A richtig.



Spannung kann ich leider nicht messen.



Ich hab die Lampe an einem normalen 6 Volt Trafo gestest, glimmt nur leicht..



Ich nehme mal an dass du darauf geachtet hast, dass der Trafo bei 6V auch 1A liefern kann. Ansonsten wäre das Glimmen recht leicht zu erklären.

[Thomas]

So würde ICH vorgehen:

-Tonoptik reinigen

-Netzgerät Tonlampe prüfen (Strom/Spannung/Restwelligkeit)

-überprüfen, ob Ton-Ausgangsspannung des Projektors (Vorverstärker) und Eingansspannung vom Solar zusammen passen.

[Kossmo]

Thomas die Tonlampe ist einfach nicht hell genug, wahrscheinlich weil Sie oxidiert ist..



Ich habe die Lampe mit einem 6volt Netzteil getestet, gleiches Ergebnis wie im Projektor.



In einem anderen Projektor habe ich eine identische Tonlampe ( gleicher wendel und werte, anderer Sockel ) und die ist mehr als doppelt so hell.



daher es kann nur an der Tonlampe liegen...



da keine Neue Tonlampe aufzutreiben ist, würde ich es gerne mal damit testen... http://www.ebay.de/itm/2x-6V-30-Chip-LED-SMD-Licht-XENON-Weis-CAN-Bus-P21W-Ba15s-4-2W-wie-21W-Lampe-/261247322949?pt=LH_DefaultDomain_77&hash=item3cd38dcb45

Bearbeitet 3. April 2015 von Kossmo (Änderungen anzeigen)

[Thomas]

Das wäre schon ein sehr großer Zufall wenn eine der vielen LEDs tatsächlich in die richtige Richtung strahlt und sich dann auch noch an der richtigen Stelle befindet.

Ich würd' dann eher nach so etwas Ausschau halten:





Den Laser dann ggf durch eine 3W-Led ersetzen, dann passt's



So einen "Becher" kann dir auch jeder Metallbauer in ein paar Minuten drehen.



Spannungsregler davon und passt.

[Kossmo]

Ich teste es erstmal mit dem LED Teil...Der Sockel ist Justierbar und eine Glühlampe strahlt auch nicht nur in eine Richtung...ist halt die Frage ob genug licht auf der anderen Seite der Spaltoptik ankommt, aber das werd ich sehen...

[Kossmo]

Und TK Chris...lass es einfach....das die Tonlampe nicht Neu ist kann jeder auf den Bildern sehen...



Die Konstruktion des Tonteils der Marin, ist auch ganz normal,wie bei anderen Projektoren auch, wie hier im Foto zu sehen...



und das Du mir vor 2 Monaten etwas wegen Laser geschrieben hast ist auch gelogen, ich hab den kompletten Nachrichtenverkehr noch !!!!!











Die Tonlampe ist neu, der Pegel ist durch die Konstruktion so niedrig. Als ich nen Laser anstatt der Lampe plus Optik drin hatte, war der Pegel für den Verstärker zu hoch. Ist Konstruktionsbedingt so und habe ich dir vor 2 Monaten und nochmal vor 3 Wochen geschrieben

Bearbeitet 3. April 2015 von Kossmo (Änderungen anzeigen)
