Bauer Selecton IIo .. Blendenöffnung 360° im Stillstand?

[dbx1000]

Hallo,



ich habe hier ein Fragment einer Selecton IIo (unvollständiger, beschädigter Kopf).

Da habe ich mir mal die Blende etwas genauer angesehen, und festgestellt dass die Blende irgendeine Spezialkonstruktion zu sein scheint. Jedenfalls sieht sie sehr viel anders aus als in den üblichen Anleitungen:

es ist eine 2-Flügel-Blende, bei der die Blendenflügel im Stillstand Richtung Drehachse geklappt sind (durch Federzug), d.h. im Stillstand decken die Blendenflügel den Lichtstrahl am Bildfenster NICHT ab!

Es scheint so dass die Blendenflügel im Betrieb (durch Fliehkraft) dann nach aussen gedrückt werden, so dass sich die übliche 2-Flügel-Blenden-Abdeckung ergibt.



Welchen Sinn soll das haben? Das einzige was mir einfiel wäre ggf eine Sonderausführung für extreme Zeitlupenprojektion (vermutich dann kombiniert mit Wärmeschutzfilter o.ä.)? Aber ich hab von so einer Sonderausführung noch nie gehört bisher?



dbx1000

[Martin]

Schießkinoausführung.



Gruß Martin

[Friedemann Wachsmuth]

Was ist ein Schießkino? Oo

[Thomas]

16mm Schnell-Stop-Anlage zur Schieß-Ausbildung.

[Jeff Smart]

Olaf sei dank:



http://www.olafs-16mm-kino.de/Anleitungen/Schiesskino%20Selecton%20II.pdf

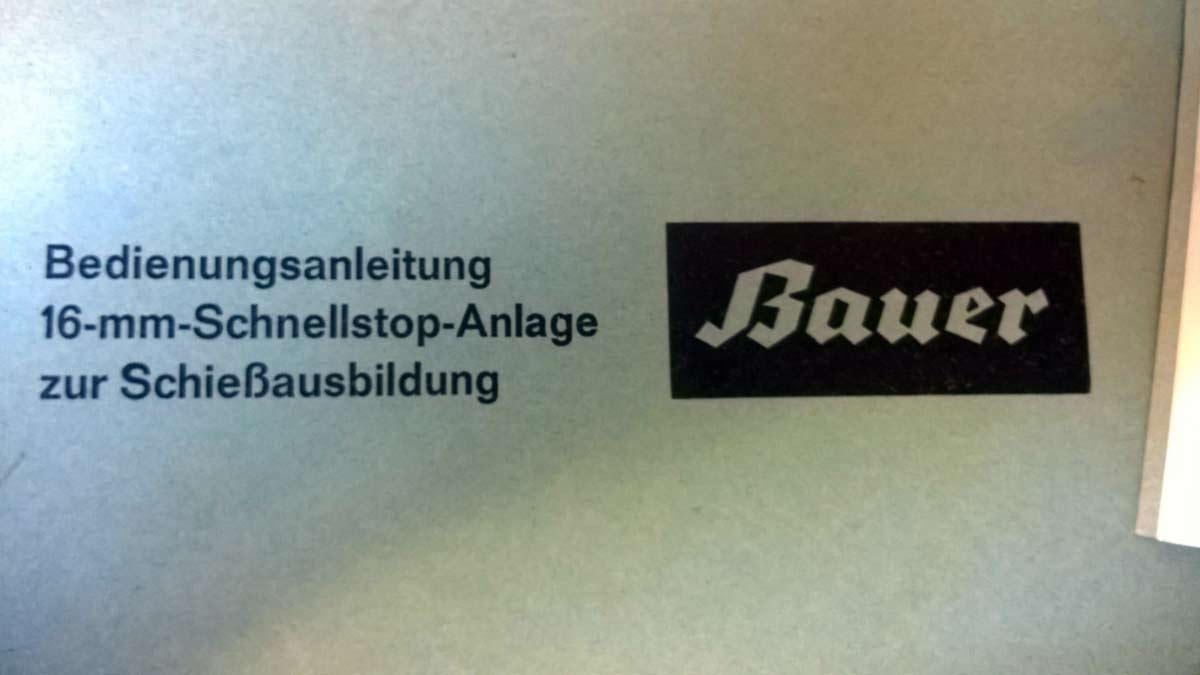

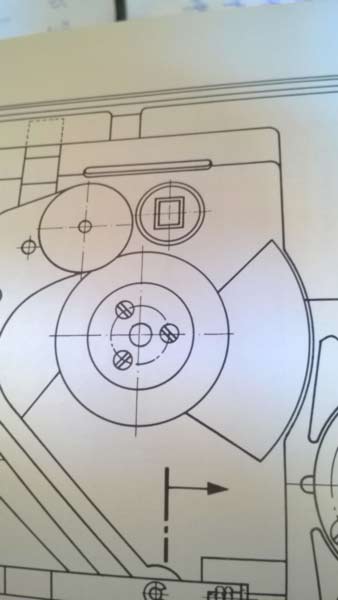

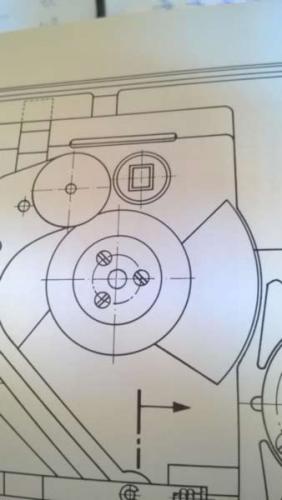

[Olaf Carls]

Gabs auch mit dem Siemens 2000 ( ST )

Ist hier beschrieben



Beim ST wir mit dem ( entweder manuell oder eben durch die elektroakustische Steuerung des Schießkinos ) Magnetschalter der Antrieb ausgekuppelt, und die Blende so gestoppt, das der Strahlengang frei ist - natürlich wird auch auch Wäremeschutzfilter eingeschwenkt.



Bearbeitet 19. April 2015 von Olaf Carls (Änderungen anzeigen)

[dbx1000]

Dachte ich auch erst! Aber bei Schiesskino muss doch der Mechanismus sowieso in Ruhestellung (Bild stehend im Bildfenster) gestoppt werden. Es ist also ohnehin eine mechanische Sperre, die an passender Stelle einrastet, nötig. Da macht es dann doch keinen Sinn dass die Blendenflügel komplett verschwinden, denn die mechanische Sperre erledigt das doch mit dass die Blende offen ist?

Bearbeitet 19. April 2015 von dbx1000 (Änderungen anzeigen)

[rene rossi]

die blende läuft ja auch bei "eingerastetem" bild weiter zum zweiten abdecken.

[dbx1000]

Wie das? Das würde ja heissen dass die Blende unabhängig vom Getriebe weiterläuft.. dank starrer Kopplung nicht möglich..?

[rene rossi]

nein, das heißt, daß sie auch bei verriegeltem bild in stellung "zu" parken kann.

[stefan2]

SIIo Schiesskino hatte eine ganz normale 2 Flügelblende im Kopf, der war sogar identisch mit der Theaterversion.

Übereinen elektr. Aufnehmer wurde der Kopf mit Bremse so gestoppt, dass die Blende im "Frei" Zustand stand. Gleichzeitig schwenkt ein Gazemetallfilter in den Strahlengang.

[dbx1000]

Stefan, genau so hatte ich mir das auch gedacht.. darum meiner Verwunderung über diese Sonderlösung...

[Martin]

Ich kann zu Hause mal nachsehen, da ich als Ersatzteilspender für meine normale Selecton noch zwei Schießkinoköpfe (davon einer fast neu mit 20 Betriebsstunden) stehen habe. Ursprünglich stammen die Maschinen von der Polizei in Oberhausen.



Einer davon hat doppelseitige Zahn- und Schaltrolle, der andere hat zwar doppelseitige Zahn- aber eine einseitige Schaltrolle (gottseidank der "neue" Kopf)



Gruß

Martin

[dbx1000]

Kannst Du da nochmal gucken, Martin?

[Martin]

Sorry, habs vergessen zu posten. Hatte die Tage schon nachgesehen!



Also, beide Maschinen haben ebenfalls die Fliehkraftblende.



Gruß

Martin

[dbx1000]

Interessant... Dank Dir!
