DIY NIZO Reparatur

[tkopp]

Hallo Tobias,



zunächst mal alle Schalter und Drehknöpfe auf roten Punkt stellen. Damit sollte die Kamera eigentlich mit 18 Bildern pro Sekunde laufen,wenn der Auslöser gedrückt wird.



Wenn Du die Kamera von der Seite so betrachtest, dass Du auf die Schalter schaust, ist rechts oben ein Fenster auf das R mit einem Pfeil nach rechts zeigt. Hier muss für den normalen Kameralauf "0" stehen. Wenn das Feld ein weises "R" auf schwarzem Grund zeigt, ist, wie ich schon beschrieben habe, der Taster "R" oben auf der Kamera zu drücken und gleichzeitig mit dem Auslöser.



Der Zoommotor läuft immer, wenn die Kamera eingeschaltet ist und Du den grünen oder schwarzen Knopf drückst. Und die Brennweite verstellt sich dabei, wenn Du am Fuß des Objektivs ebenfalls auf den roten Punkt gestellt hast.



An sonsten gilt das von Friedemann gesagte mit Herrn Munder.



Ulrich



Hallo Ulrich,



auch dir vielen Dank für die Tipps! Finde ich sensationell wie schnell und hilfsbereit die Community hier ist! Jetzt habe ich wieder einiges dazu gelernt, aber leider läuft der Motor trotzdem nicht. Ich werde am Montag mal versuchen, den besagten Herrn Munder zu erreichen. Ich halte euch auf dem Laufenden.





Viele Grüße und allen noch ein schönes restliches Wochenende



Tobias

[knut]

Falls Du einen Drahtauslöser oder/ und einen el. Fernauslöser (2,5mm Klinkenstecker) zur Verfügung hast, könntest Du auch das probieren und den Fehler evtl. eingrenzen.

[knut]

Ein Drahtauslöser ist übrigens gar nicht erforderlich. Z.B. eine aufgebogene Büroklammer geht auch.

[tkopp]

Ein Drahtauslöser ist übrigens gar nicht erforderlich. Z.B. eine aufgebogene Büroklammer geht auch.



Auch ein super Tipp, danke Knut! Leider springt auch so die Kamera nicht an.

[ruessel]

Motorprobleme sind meist die Kontakte 3 + 5, bitte reinigen und dann noch mal testen!



[tkopp]

Motorprobleme sind meist die Kontakte 3 + 5, bitte reinigen und dann noch mal testen!

Danke für den Tip! Hat leider auch nix gebracht.

[ruessel]

Dann hilft nur noch mit einem Voltmeter messen.......

[Ernst Wiegand]

Hallo, ich hatte auch mal das Problem mit einem Silberling der 801 oder professional-Klasse, die ich gebraucht erwarb und die nicht startete; hatte das Seitenteil abgeschraubt, so dass sich der Anblick wie Foto in Thread #130 bot. Da, wo in Rot die 4 eingezeichnet ist (auf dem Schaumstoff ??) war meiner Erinnerung nach ein bewegliches längliches Teil, das ich entweder mal angehoben und gesenkt hatte oder nach rechts links verschoben hatte -so einen Schaumstoff habe ich gar nicht in Erinnerung; es war jedenfalls in jenem Bereich ein vertitkal gelagerter verschiebbarer Stift (oben drehbar gelagert) von wohl 1-2 cm Länge (kann mich auch irren); den habe ich auf "gut Glück" mal hin und her bewegt und dann lief das Teil. Vielleicht ist dieser bewegliche Stift auch etwas weiter links von der 4 und auf dem Foto nicht mehr zu sehen -auf jeden Fall genau in der Höhe und im Bereich der 4.

Einfach mal schauen -viel Glück.

Ernst

[tkopp]

Das Innenleben meiner Nizo sieht so aus. Der Schaumstoff war hier gar nicht aufgebracht.



Über eine manuelle Kontaktherstellung bekomme ich die Kamera zum Laufen, insofern denke ich dass es ein reines Kontaktproblem sein muss. Da liegt aber dann wohl sehr nahe am Auslöserschalter selbst, an den ich nicht heran zu kommen weiß.



Hier das Video dazu

View My Video

[ruessel]

[tkopp]

Wie komme ich da ran? Ich hatte schon versucht über die Demontage der Stativgewindeplatte dran zu kommen, da stecke ich dann aber fest. Welche Schrauben hast du da geöffnet?

[tkopp]

Wie komme ich da ran? Ich hatte schon versucht über die Demontage der Stativgewindeplatte dran zu kommen, da stecke ich dann aber fest. Welche Schrauben hast du da geöffnet?



Danke, hab's gerade selbst gefunden!

[Ernst Wiegand]

Hallo -ich erkenne jetzt das Teil, das sich bewegen lässt und an dem ich damals kurz hin und hergeschoben hatte:

Thread #130 unmittelbar links von der roten 5 -oben ist ein Sperring dran.

Viel Glück,

Ernst

[tkopp]

Hallo -ich erkenne jetzt das Teil, das sich bewegen lässt und an dem ich damals kurz hin und hergeschoben hatte:

Thread #130 unmittelbar links von der roten 5 -oben ist ein Sperring dran.

Viel Glück,

Ernst

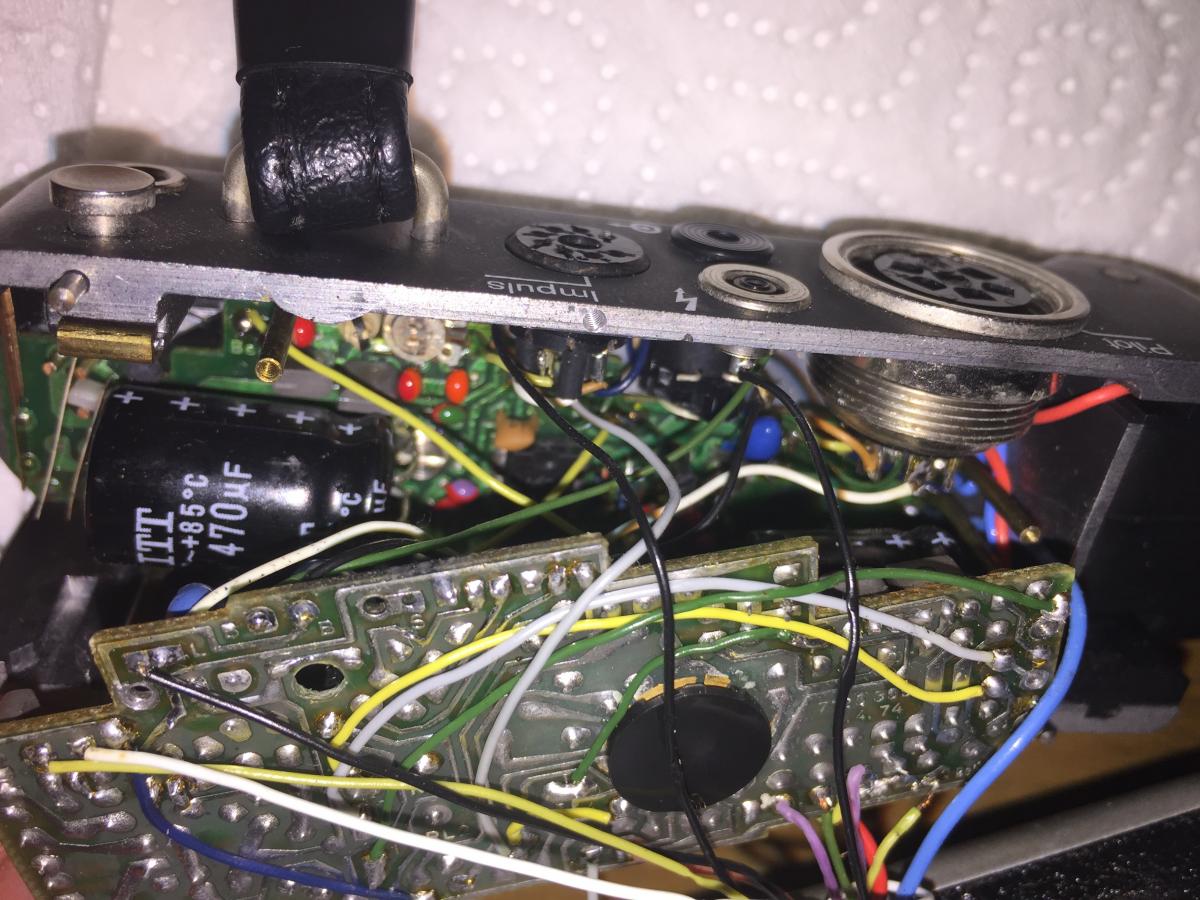

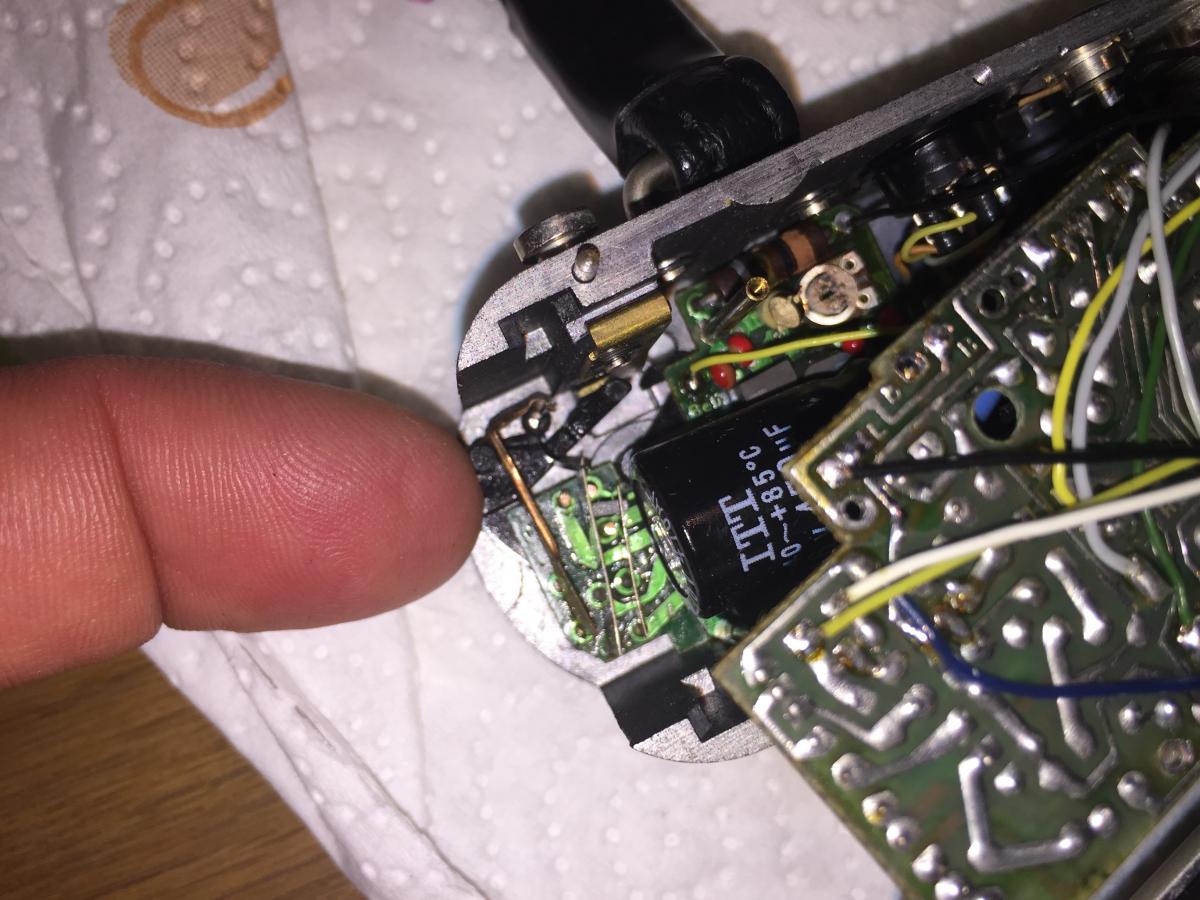

Ja darüber konnte ich einen manuellen Kontakt herstellen und den Motor bewegen. Das Problem bei meinem Apparat scheint im Griff zu liegen. Den habe ich nun geöffnet, so sieht es darunter aus. Mein Finger liegt am Auslösekontakt an.

[Theseus]

Es gibt hier einen Hinweis zu Auslöseprobleme durch den 470µF-Elko im Griff: http://www.acwsoft.de/acw_super8_2.html

[tkopp]

Es gibt hier einen Hinweis zu Auslöseprobleme durch den 470µF-Elko im Griff: http://www.acwsoft.d...w_super8_2.html



Danke, darüber hatte ich auch schon gelesen. Ich muss wohl doch mal mit dem Nizo-Doktor sprechen, mal sehen was er dazu meint. Aus meiner laienhaften Betrachtung heraus ist das das alles an und unter der Platine so gut wie nicht zu reparieren, da man unglaublich schlecht ran kommt und die Verdrahtung (wie in dem externen Artikel bereits beschrieben) mehr als fragil ist.

[S8ler]





Danke, darüber hatte ich auch schon gelesen. Ich muss wohl doch mal mit dem Nizo-Doktor sprechen, mal sehen was er dazu meint. Aus meiner laienhaften Betrachtung heraus ist das das alles an und unter der Platine so gut wie nicht zu reparieren, da man unglaublich schlecht ran kommt und die Verdrahtung (wie in dem externen Artikel bereits beschrieben) mehr als fragil ist.



Interessante Seite. Ich habe hier mehrere Professional liegen, die sich im Laufe der Jahre so bei mir eingefunden haben. Einige haben das oben beschriebene Problem des Auslösers. Ich filme sehr gerne mit der Professional, sie ist unkompliziert, liefert einwandfrei belichtete Bilder auch im simplen Automatikmodus. Die 801macro scheint also robuster, ich würde diese aber umbauen lassen, so daß der Beli seinen Strom aus den Antriebsbatterien bezieht. So erhält man de facto eine Professional zwar ohne Pilotton 50 Hz (nie gebraucht) aber mit Tonimpulsanschluss (den die Professional auch bietet).

Warum auch immer, der Beli der Professional ist meist OK, der einer 801,561,481 (also die Modelle mit 2x1,35V Knopfzellen) oft defekt.

[Helge]

Die Nizo Professional hat noch ein paar weitere, kleine aber feine Verbesserungen gegenüber der 801 Macro:

- zeitverzögertes Einschalten der Kamera, um den gleichzeitigen Start des Tonbandgerätes zu ermöglichen (heute in Zeiten der digitalen Rekorder nicht mehr nötig und zudem Quelle der oben genannten Probleme)

- ein noch besser vergütetes (Multicoated) und etwas anders (besser?) aufgebautes Objektiv

- 25B/s statt 24B/s

- dauerhafte Versorgung auch bei abgeklapptem Griff (kein Nizo Stativ Set erforderlich) - auch das übrigens eine weitere potentielle Fehlerquelle durch Kabelbruch

[k.schreier]

- zeitverzögertes Einschalten der Kamera

...

- 25B/s statt 24B/s



Die Funktion des zeitverzögerten Einschaltens hat auch meine Bauer-Tonkamera...damit man beim Auslösen nicht verwackelt wird in der Anleitung als Begründung dafür aufgeführt.



Für die PAL-TV-Fernsehabtastung waren die 25B/S ein Vorteil.

Kann heute darin keinen Vorteil erkennen.

Und alle Projektoren laufen mit 24 B/S (wobei das eine Bild wohl nicht ins Gewicht fällt)

[Helge]

Alle Projektoren...

Ausser meinem Visacustic, der kann auch die 25B/s und die 16 2/3 B/s

Aber Du hast natürlich recht, das wird heute bicht mehr so oft benötigt

[k.schreier]

Alle Projektoren...

Ausser meinem Visacustic, der kann auch die 25B/s und die 16 2/3 B/s

Ok, stimmt...an den hatte ich nicht gedacht....

Da fällt mir ein..Die großen Sound-Nizos und/oder die Nizo Intgrale - die liefen mit 16 2/3...oder auch mit 25?

[Helge]

Die Nizo 6080 z.B. hatte die Geschwindigkeiten 9; 16 2/3; 18; 24; 25 und 54.

Also alles dabei!

[S8ler]

Es gibt auch einige Projektoren mit Feinregulierung der eingestellten Filmgeschwindigkeit. Mein GS1200 hat z.B. einen Markierungspunkt für 25 B/s.

[Theseus]

Am 5.10.2015 um 14:34 schrieb ruessel:

Die andere Nizo läuft mal an, mal nicht und dann nur auf 54b/sec. hier vermute ich Elektronikfehler (ELKO Kondensatoren eingetrocknet??). Ich werde demnächst die Nizos öffnen und mir das genauer anschauen. Vielleicht gleich in diesem Zuge die Belichtungsspannung 2,7V auf die Motor-Batterien legen (Z-Diode).



Hallo Rüssel,



ich habe eine Nizo 800 mit einem ähnlichen Problem. Sie rast nur mit 54b/sec. Sie läuft zwar zuverlässig an, aber sie stoppt nur verzögert. Wenn ich diesen Thread richtig gelesen habe, reichte bei dir die Reinigung der Kontakte oder hast du noch weitere Reparaturen bei der Kamera durchgeführt?

[ruessel]

Ja, ich habe inzwischen mehrere Nizos wieder zum laufen gebracht, es waren immer Kontaktprobleme.
