KN20P Probleme...

[TK-Chris]

Ist sich lesunk Bäh ;-)

[makrofotografie]

Danke ihr Beiden :-)



War mir nicht so ganz sicher.

Hatte nur das Bild vom 2000er Siemens im Kopf, wo man die Wendel quasi seitlich "verschiebt".

[stefan2]

Bei der Flachkernwendellampe "Beeeh", also untereinander, jedoch ohnre sich zu berühren. Das würde den Wendel zusätzlich erheizen,.

[makrofotografie]

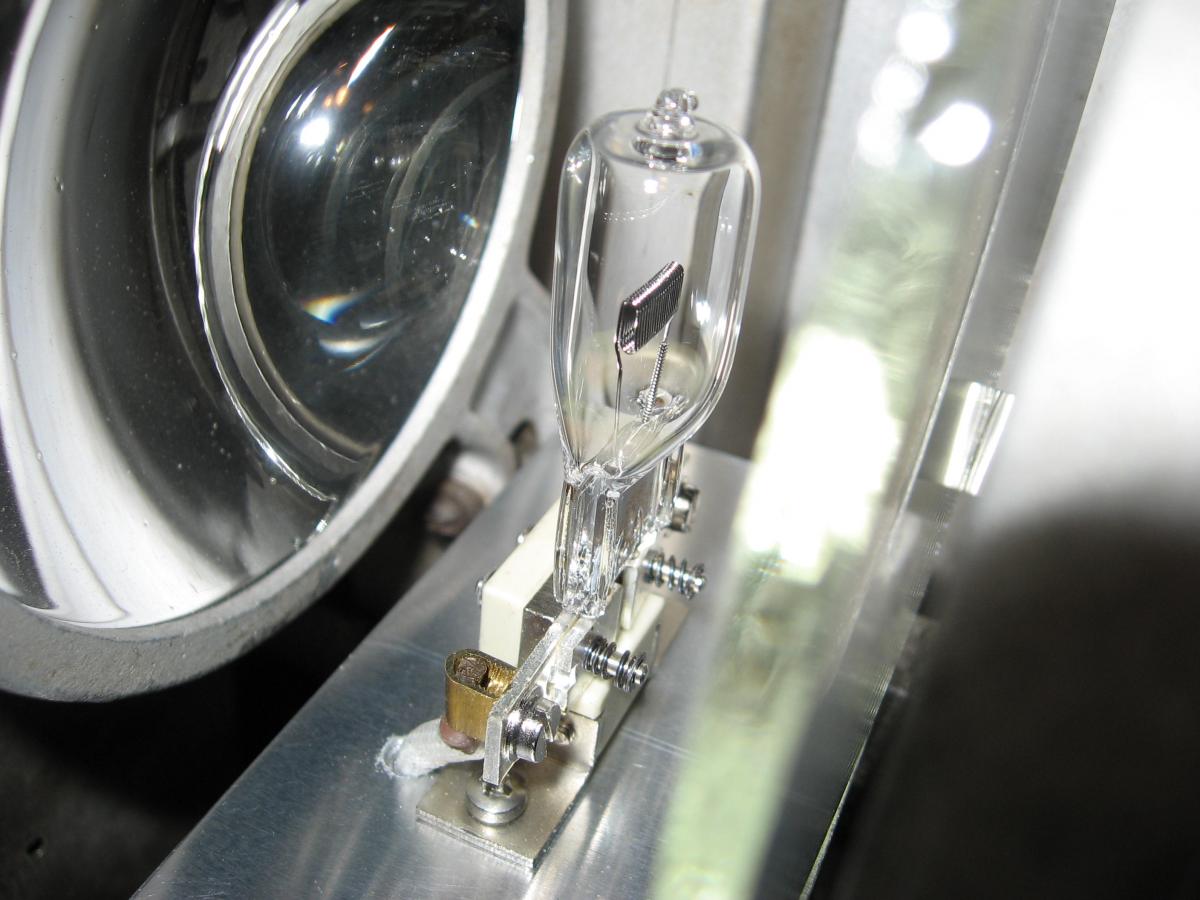

So in etwa?



[TK-Chris]

Perfekt!

[Thomas007]

Ist das noch diese lange 30V Lampe oder hast du schon

auf 36V 400W umgebaut?

[makrofotografie]

Habe eine alte Lampe demontiert und umgebaut.

Funktioniert tadellos.



[Jensg]

Gratulation, du hast die richtige Einstellung zu deinem Hobby. Versuch macht kluch ist die Maxime, nur wer Fehler macht und dazu bereit ist, kann auch wirklich was lernen.

Jens

[makrofotografie]

Danke Jens!

Es macht halt tierisch Spaß!

Genügend Fehler habe ich bei den 16mm Projektoren gemacht.

Aber Chris hat mich wieder geerdet! :mrgreen:



An diesem WE baue ich das Netzteil.

Präsentation erfolgt in Bälde...

[Thomas007]

Das sieht Klasse aus.

Hab ich bei meiner Sonolux auch alles selber gebaut.

Auch Netzteil für Lampe mit Dimmer und Tonlampengleichrichter.

Bei mir siehts so aus.



Gruß Thomas

[makrofotografie]

Sehr schön!

Wo gibt es diese Fassung?

[Thomas007]

Die gibt es hier!



Sind allerdings nicht ganz billig.



Aber sehr robust.

http://www.k-a-roehr.de/de/halogen-de.html

[Thomas007]

Du solltest die Lampe stufenlos regelbar machen, um

Netzschwankungen auszugleichen.



Ausserdem hilfts beim einstellen der neuen Lampe.

[makrofotografie]

Habe schon vor ein paar Tagen ein Dimmermodul bestellt! :-)

[Thomas]

Die gibt es hier!



Sind allerdings nicht ganz billig.



Aber sehr robust.

http://www.k-a-roehr...halogen-de.html

Vor allem sorgen sie für eine gute Wärmeableitung und vermeiden Übergangswiederstände. In dieser Fassung halten die Lampen zT deutlich länger als zB in den TK36-DDR-Fassungen.

[Thomas007]

Ja, das kann ich bestätigen.

Trotzdem hat es sich gezeigt, das die Lampen fast immer mitten im Film ihr Leben aushauchen.

Deshalb lasse ich sie nie länger als max 55 Stunden drin.

Bei einem Stückpreis von knapp 4 Euro ist das vertretbar.



Ein Dimmermodul sollte wegen der induktiven Last des Transformators mindestens 2000W können.

Der Lampentrafo sollte mehr als 400W haben wegen der Sättigung.

Bearbeitet 13. Dezember 2015 von Thomas007 (Änderungen anzeigen)

[makrofotografie]

So... Netzteil ist fertig und funktioniert sogar.

Dimmermodul kommt später rein.







[TK-Chris]

Ist wirklich sehr hübsch geworden - gefällt mir.

[makrofotografie]

Zum Thema Bildstand der "Gurke".

Habe die Maske mal weggelassen, dann sieht man es besser.

Sieht jetzt nicht sooo schlecht aus, oder?

Abgefilmt frei Hand mit dem Smartphone.



50MB mov Datei



http://www.makrofoto...dstand_kn20.MOV



Rechte Maustaste, Ziel speichern unter...





Grüße, Thomas.

Bearbeitet 22. Dezember 2015 von makrofotografie (Änderungen anzeigen)

[Jensg]

Nein, ist gut für so eine Maschine. Ich kenne Umbau auf TK Getriebe, das kann dann noch etwas besser werden.

Jens

[makrofotografie]

Im Prinzip sind jetzt beide Projektoren komplett lauffähig.

Ton funktioniert auch super.

Jetzt nur noch die Stative etwas überholen und noch drei G6.35 Fassungen basteln.

Läuft... :-)

[makrofotografie]

Was gibt es denn noch für Objektive zur KN20?

Ich habe 120mm und 140mm.

Bei CS brauche ich scheinbar 10m Mindestabstand.

[Jensg]

Das ist die Serienausstattung, dem Laufgeräusch geschuldet und der Verwendung innerhalb von relativ niedrigen Räumen mit kleinen Leinwänden. Es passt alles mit 62,5mm Außendurchmesser ab ca. 55mm Brennweite, kleiner projiziert in den Projektor.

Jens

[makrofotografie]

Frohe Weihnachten Euch allen und herzlichen Dank für die viele Hilfe!

[makrofotografie]

Hat schon mal jemand die Blende(n) justiert?

Habe leichtes Blendenziehen musste ich feststellen...
