Hilfe! Neztteil CP 750 defekt

[carstenk]

Laut Dolby war eine bestimmte (größere) Charge der Netzteile 'ill-fated'. Die Größe des Bauteils mag da keinen Aufschluss über die Anfälligkeit geben.



Das gleiche Netzteil sitzt ja übrigens im DMA8+ und DFC100 (Dolby 3D Controller).



- Carsten

Bearbeitet 29. August 2016 von carstenk (Änderungen anzeigen)

[ChrisL]

Nachdem alle CP750 mit Lüfter ausgestattet wurden ist die normale Betriebstemperatur von ~50°C auf +3°C über Raumtemperatur gesunken, den absolut kinderleichten Umbau würde ich jedem empfehlen!



Ein erster Test mit einem Lüfter mittig angebracht im Gehäuse brachte nicht den gewünschten Erfolg. Es sah zwar schick aus, aber das Netzteil wurde trotzdem noch sehr heiß.

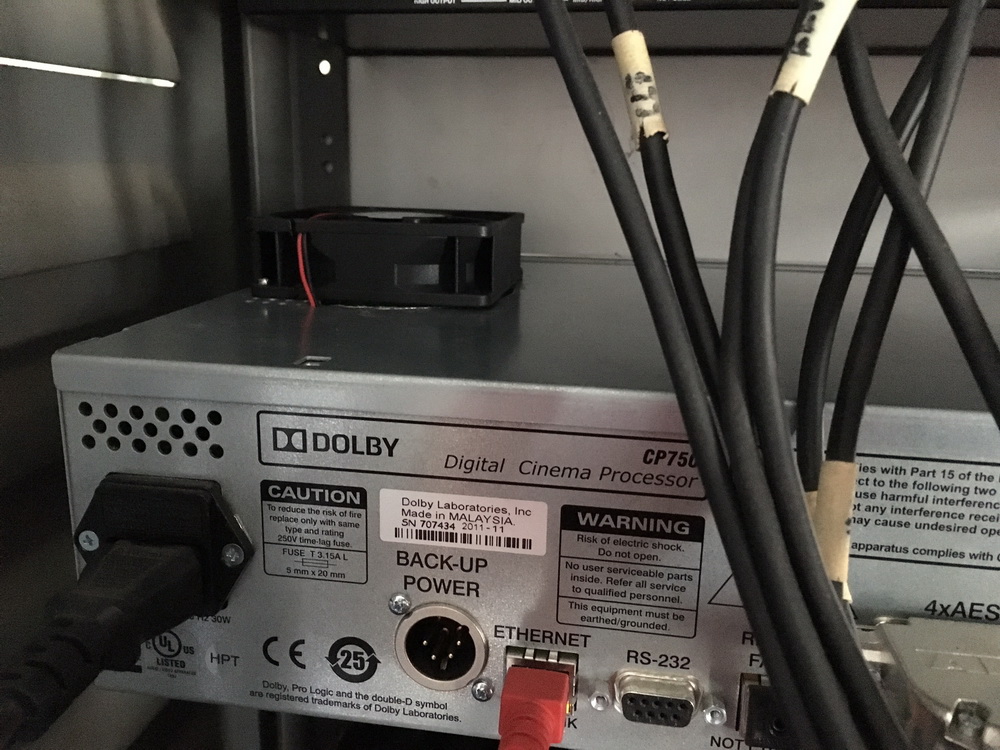

Jetzt ist der Lüfter außerhalb direkt über dem Netzteil, sieht nicht sonderlich prickelnd aus, mir gefällt es so auch nicht, aber form follows function!



Den Strom für den Lüfter nehme ich an PIN 1 und PIN 4 direkt am Netzteil ab, dort liegen 15V an.



Bearbeitet 31. August 2016 von ChrisL (Änderungen anzeigen)

[Jensg]

Sehr schön. Und jetzt lebt der länger, hm, du bist eventuell ein 'Wirtschaftsschädling'. Pass bloß auf.....

Jens

[Fabian]

Woher nehmt ihr eigentlich die Gewissheit, dass der Ausfall temperaturbedingt ist?

[ChrisL]

Weil elektronische Bauteile durch Hitze schneller altern.

Auch ein Grund wieso Transistoren gerne neben Hitzequellen gebaut werden, so sterben sie schneller :roll:

[Fabian]

Das mit den Transistoren ist mir wahrlich neu.

[ChrisL]

Entschuldigung, keine Ahnung warum ich Transistor geschrieben habe :cry:

Hätte Kondensator heißen sollen :!:

[Sommerkino]

So pauschal lässt sich das aber nicht sagen, Kondensatoren müssen je nach Schaltung nah an das aktive Bauteil dran..nur so lässt sich die Welligkeit im Griff halten, genau wie Störungen ( Abblockkondensatoren)

[...]

Es ist doch völlig unerheblich, warum der Kondensator so nahe an der Hitzequelle sitzt. Wenn durch die Wärmeentwicklung dessen Betreibsparameter überschritten werden, ist die zusätzliche Kühlung sinnvoll. Wenn der Kondensator für diese Temperaturen tatsächlich ausgelegt ist, dann wird das Plus an Kühlung im jedenfalls nicht schaden.



So einen Lüfter anzubauen, ist doch eher die Pfennig-Lösung. Wenn die Kiste danach trotzdem weiterhin im üblichen Rahmen ausfällt, liegts wenigstens nicht an mangelhafter Kühlung. Zumal die im gemeinsamen Rack untergebrachten Endstufen auch eine gewisse Wärme abgeben, die vielleicht auch nicht optimal entweichen kann?



Freiwillige vor für die Wissenschaft: Wer umwickelt einen CP 750 mit einer Heizdecke? ... Feige?

[carstenk]

Es ist in der Tat unerheblich, ob oder warum ein Kondensator nah an einer Hitzequelle positioniert ist. Der typische Frühtod beim CP750 Netzteil geht auf einen Varistor im Eingang zurück, der ziemlich frei steht, leicht zu finden, leicht als fehlerhaft zu diagnostizieren (kein Durchgang), und für wenige Groschen zu wechseln ist. Es ist freilich ein 230V Netzteil und man sollte an solchen Dingern nicht als kompletter Anfänger herumlöten.



- Carsten

[Jensg]

Varistor oder NTC? Varistor ist ja ein spannungsabhängiger Widerstand, der erst ab einer bestimmten Spannung leitend wird. Wird der dort eigestezt, um von 120 auf 230V umzuschalten, dann würde das Sinn machen. NTC ist ein temperaturabhängiger Widerstand, der niederohmig wird bei Erhitzung und als Strombegrenzung bein einschalten dient. Varistoren verwendet man m.W. in SChaltnetzteilen zur Entstörung, kappen die Schaltnadeln der Netzteile. Bei defekt=hochohmig merkt man davon meist nichts. Brennen sie durch und werden niederohmig, dann schmeißt es die Sicherung wegen Kurzschlusses. Hab jetzt kein CP750 Netzteil da zum nachgucken, daher bitte Aufklärung.

Jens

[carstenk]

10D471k



Gibts sogar bei ebay für ein paar cent:



http://www.ebay.de/i...t-/261650074729



Ist als Überspannungsschutz verbaut, direkt in Serie zum Netzspannungseingang.



- Carsten

Bearbeitet 4. September 2016 von carstenk (Änderungen anzeigen)

[ChrisL]

So einen Lüfter anzubauen, ist doch eher die Pfennig-Lösung. Wenn die Kiste danach trotzdem weiterhin im üblichen Rahmen ausfällt, liegts wenigstens nicht an mangelhafter Kühlung. Zumal die im gemeinsamen Rack untergebrachten Endstufen auch eine gewisse Wärme abgeben, die vielleicht auch nicht optimal entweichen kann?





An Hitzestau im Rack kann es bei uns nicht liegen, da alle Racks auf der Rückseite offen sind, liegt aber eher an den verschiedenen Komponenten und deren Luftstrom.

Alle Verstärker saugen bei uns im Rack die Luft an und blasen sie vorne aus dem Rack heraus.



Dagegen saugen irgendwie alle anderen Teile die dort noch verbaut sind von vorne die Luft an und blasen sie ins Rack :roll:

Es würde ein schöner Kreislauf entstehen der die Luft nach und nach immer weiter aufheizen würde.



Dazu ist bei uns im BWR immer ein konstanter Luftzug vorhanden.

Frischluft strömt als erstes an den Racks vorbei bis zum Projektor und wird dort abgesaugt, im Winter nehmen wir die erwärmt Luft auch gleichzeitig zum heizen der Säle her. Nach gut 30min Spielzeit reicht die Wärme des BWR & Abluft der Säle, selbst bei -10° Außentemperatur, aus, dass wir nicht mehr zuheizen müssen.

Bearbeitet 5. September 2016 von ChrisL (Änderungen anzeigen)

[Jensg]

Carsten bist du dir da sicher? Varistoren werden doch erst ab einer bestimmten Spannnung leiten, der müßte zwischen P und N geschaltet sein und bei Überspannung die Sicherung schießen.

Jens

[carstenk]

Das ist ein spannungsabhängiger Widerstand, und der Widerstand sinkt mit der Spannung, ist zwischen L und N geschaltet also ein Überspannungsschutz, Überspannungen werden kontrolliert kurzgeschlossen. Ja - nötigenfalls, bis die Sicherung aufgibt.





- Carsten

Bearbeitet 6. September 2016 von carstenk (Änderungen anzeigen)

[carstenk]

Findet man heuzutage in vielen Netzteilen. Beim CP750 Netzteil sind im Bereich des Netzspannungseinganges mehrere verbaut, derjenige der aufgibt, kann aber nicht zwischen L und N liegen, zerschossen/offen würde er die Netzteilfunktionalität nicht beeinträchtigen, es wäre nur der Überspannungsschutz weg.



- Carsten

[Jensg]

Hm, ja, wenn er danach offen ist. Seltsam, hat 300VAC und 385VDC. Muß ich mir dann dochmal näher anschauen, die Schaltung.

Jens

[carstenk]

Das ist die Nennspannung für die Funktion als Überspannungsschutz. Darüber sinkt der Widerstand dann zunehmend für die Schutzfunktion.



-Carsten

[Jensg]

SChon klar, die Funktion. Deshalb wundert es mich ja auch, das das Netzteil bei Defekt des Varistors streikt. Vielleicht nehmen sie die geringe Durchleitspannugn bei 230VAC zum Umschalten 120/240V, denn die Leitfähigkeit ist ja nicht eine reine Sprungfunktion.

Jens
