Einbauverstärker aus eine TK35

[ERNON]

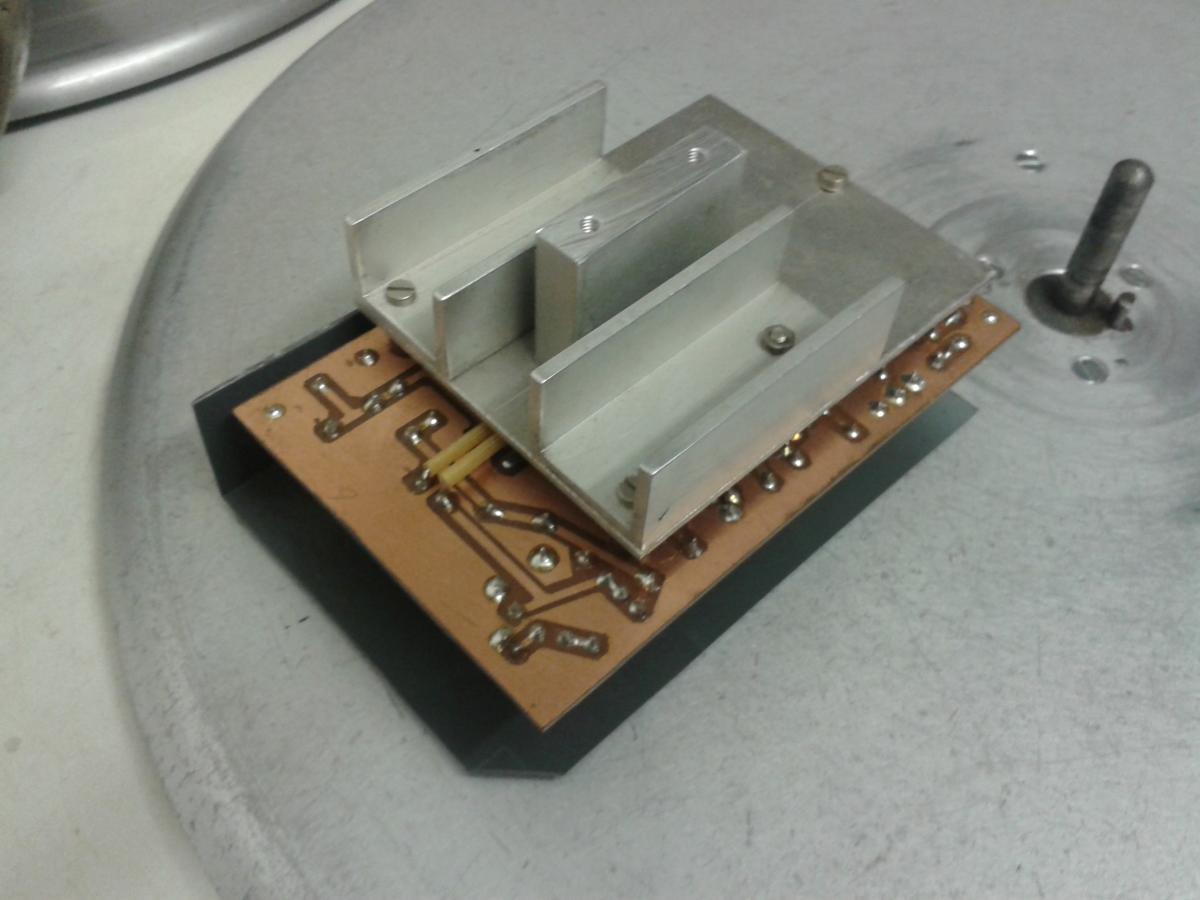

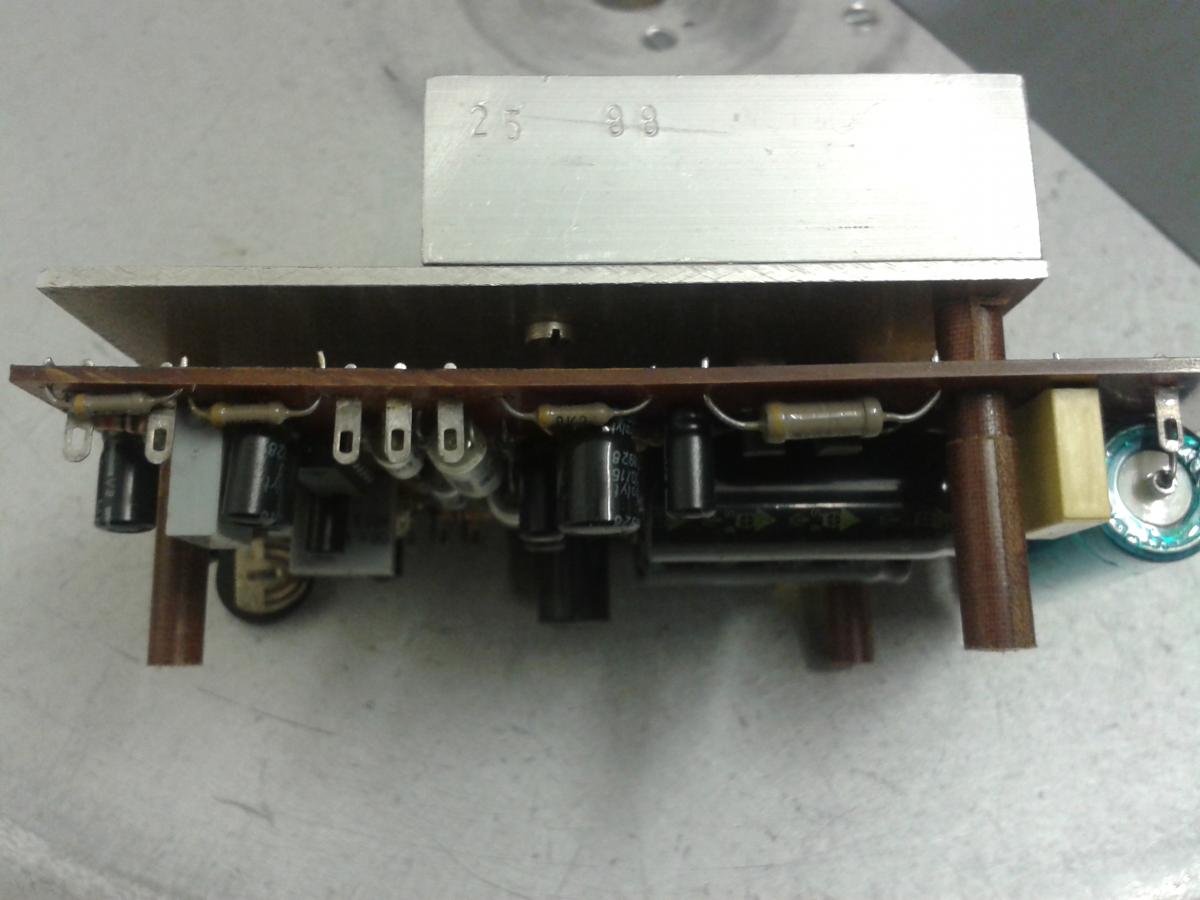

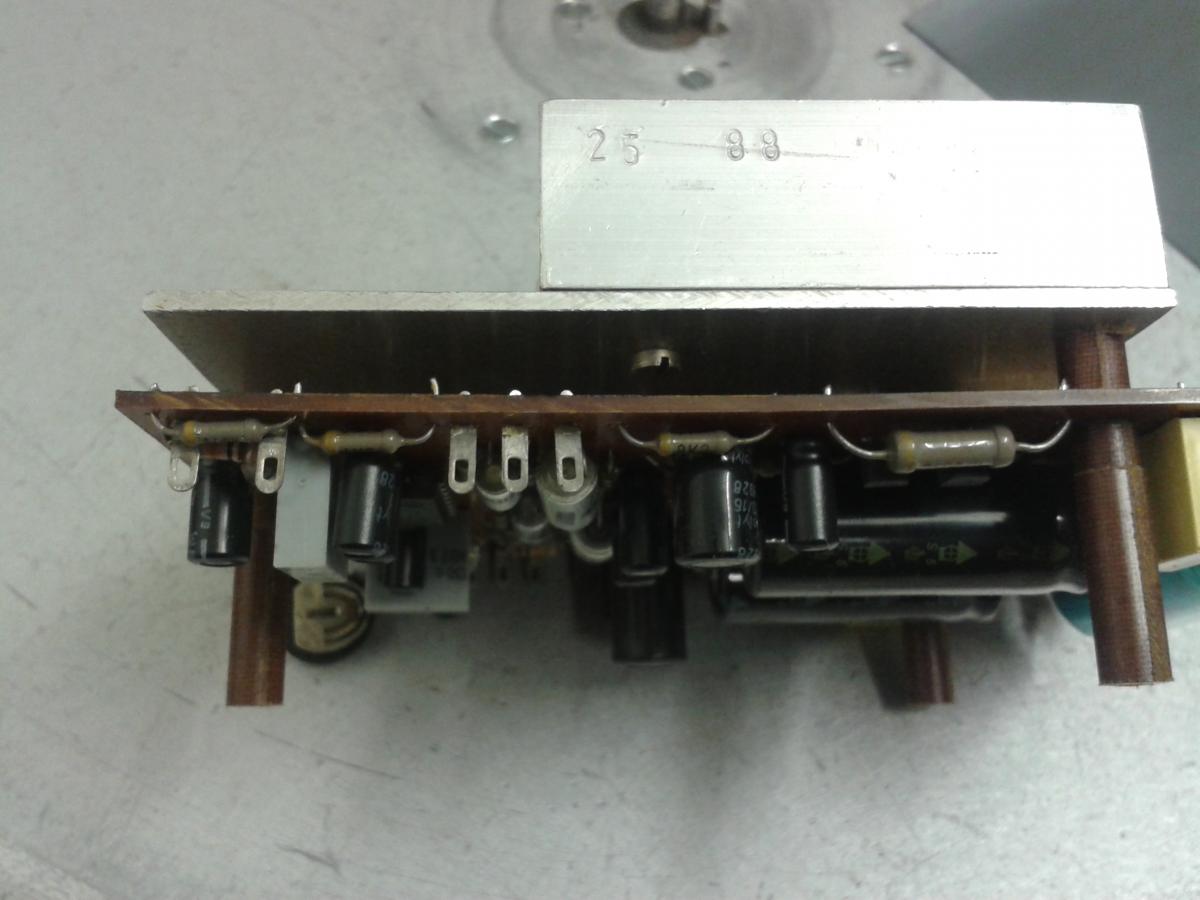

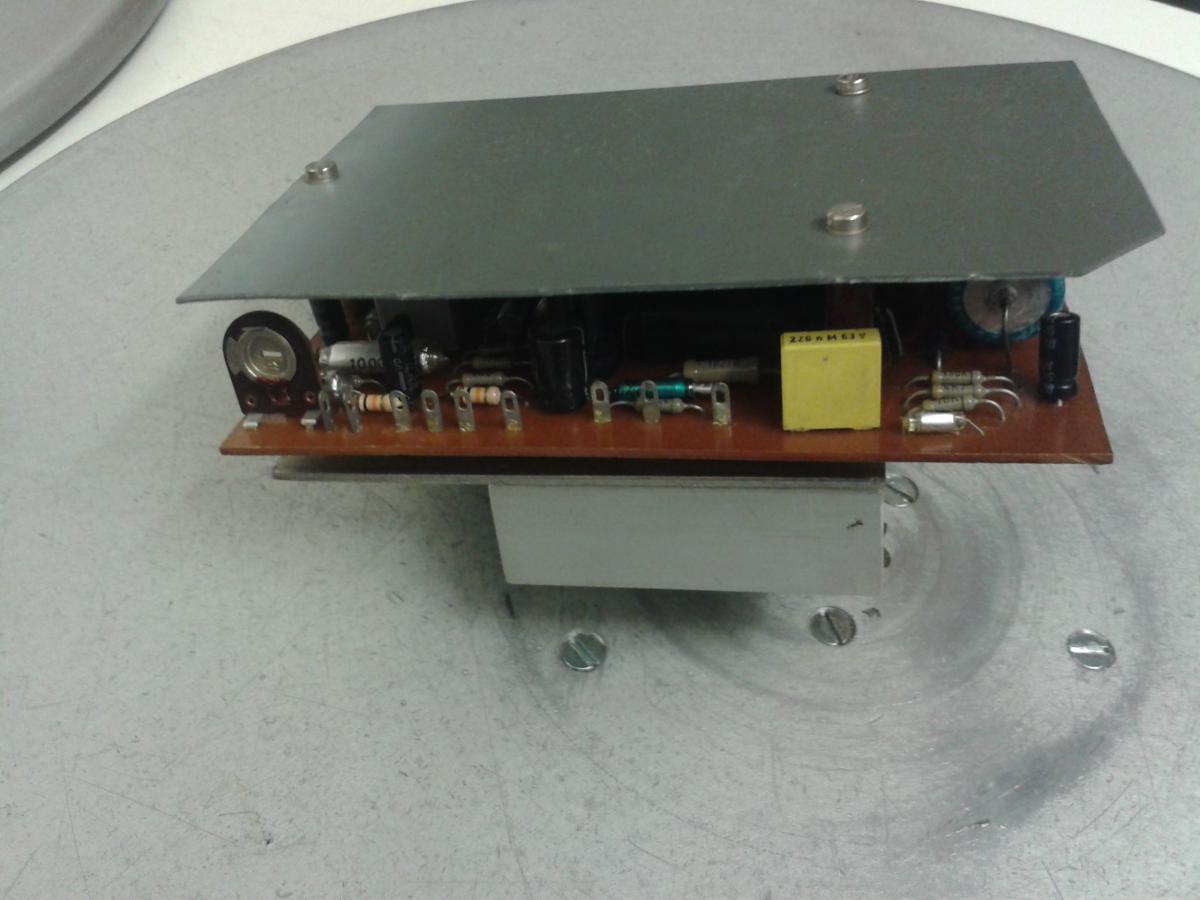

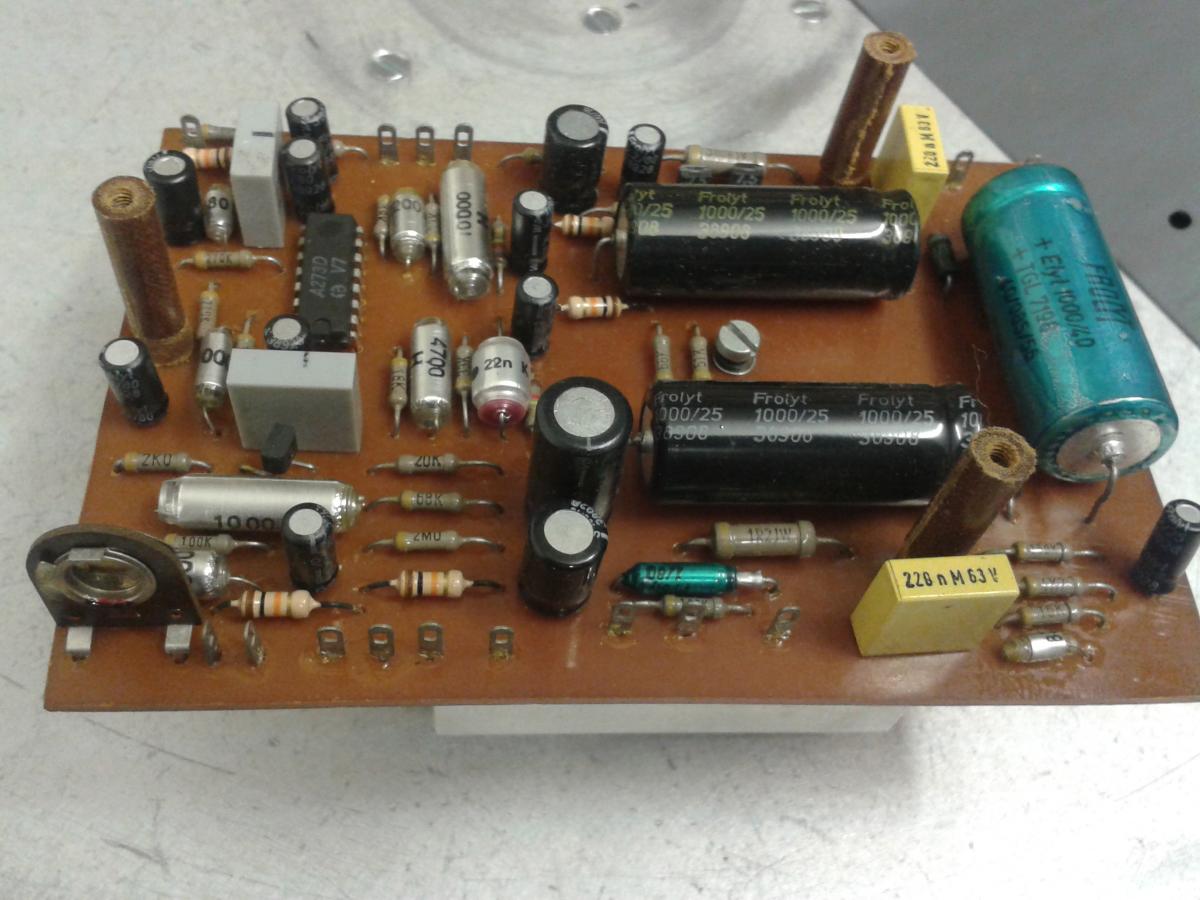

Angeblich ist dieser Verstärker aus eine TK35 und ich habe keine weitere Unterlage wie ich das anschließen soll.

Vielleicht kann mir jemand helfen.

Danke im voraus.

[uwe602]

Mit diesen "Einbauverstärkern" wurde mal eine Kleinserie Projektoren ausgestattet, um die TK-Anlagen im Landfilmeinsatz der DDR für kleine Einsätze handlicher zu machen, das schwere Schaltgerät und der seperate Verstärker waren dann nicht nötig. Der Umbau beeinhaltete außerdem ein eingebautes Tonlampennetzteil (12V/21W) sowie Betrieb des Motors und der Projektionslampe über im Projektor angebrachte Schalter mit Netzspannung 220V.

Nur diesen Verstärker im Projektor nachzurüsten geht nicht ohne Weiteres nicht, da im Projektor keine Betriebsspannung dafür vorhanden ist.



Grüße

Uwe

[ERNON]

Ok, das habe ich vermutet. Versorgungsspannung usw. wäre kein Problem.

Problem ist dass ich nicht genau weis wo was angeschlossen wird. Wo genau die Versorgungsspannung kommt, wieviel Volt, wo wird Lautsprecher angeschlossen, Solarzelle-Eingang, Lautstärkepotenziometer (wieviel Ohm).

Viellicht können Sie mir aufklären.

[Jensg]

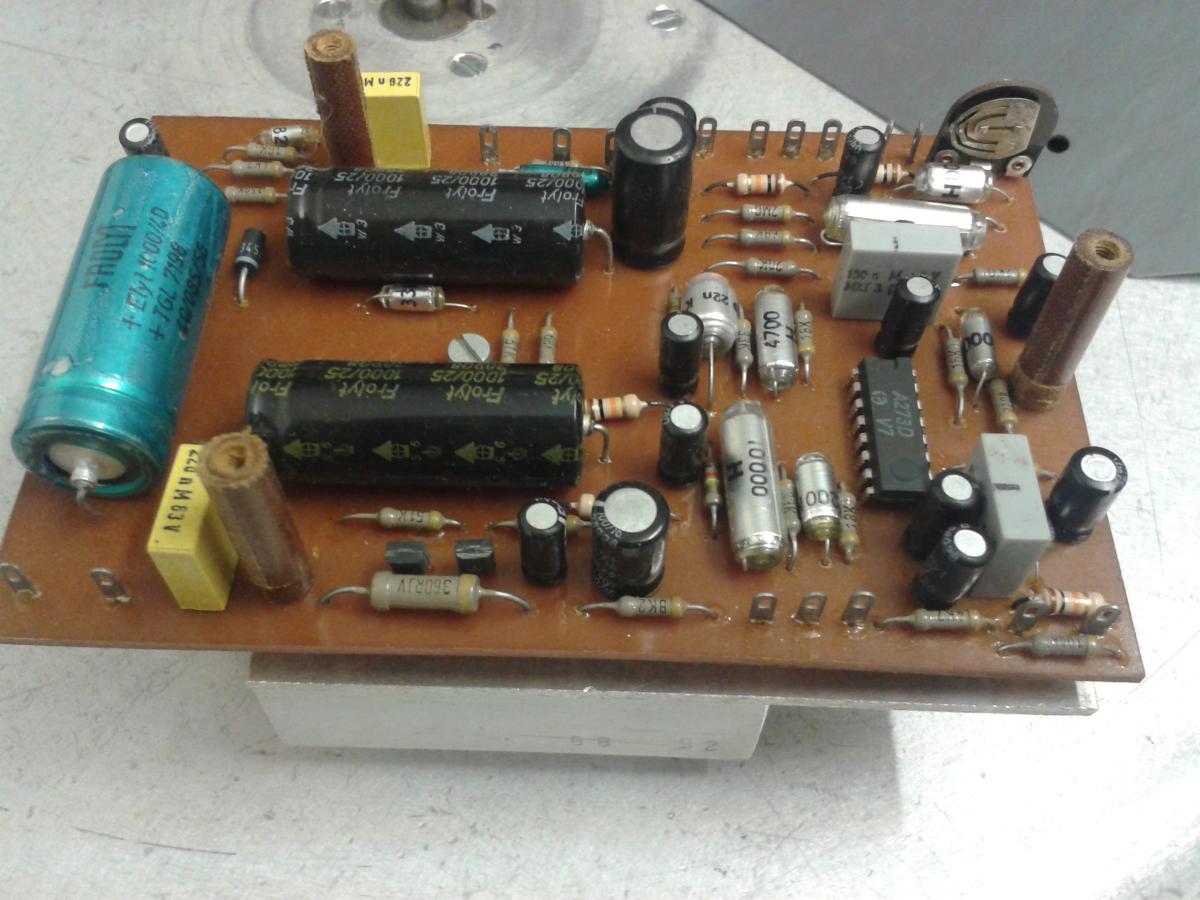

Na ja, das dürfte nicht so schwierig sein. Versorgungsspannung wohl so +14V, was sagen die Spannungswerte der Elkos? 25V, welches IC befindet sich unter dem Kühlkörper, ich schätze mal eines in Richtung Autoradio.

A237D ist ein Stereo Lautsärke und Balance IC http://www.radiomuseum.org/tubes/tube_a273d.html, am blauen Elko dürfte man also die 14V anschließen, die zwei schwarzen dürften die Ausgangselkos sein.

Eingänge immer über Koppelelkos.

Jens

[tornadofilm]

Da wären dann nur noch zu klären welcher IC unter dem Kühlkörper steckt, denke mal in Richtung A 2030? Mal nachsehen hilft.

[ERNON]

Auf der Platine ist ein IC A273D und dann noch unterhalb noch V7

[Jensg]

Sorry, Zahlendreher, schrieb ich oben schon. Das benötigt aber den Kühlkörper nicht. ein 2030 ist ein Endstufenbaustein, im Grunde ein Leistungsoperationsverstärker. 2 davon würden Sinn machen. Also mal den Kühlkörper abschrauben und druntergucken. http://www.radiomuseum.org/tubes/tube_a2030.html

Jens

[ERNON]

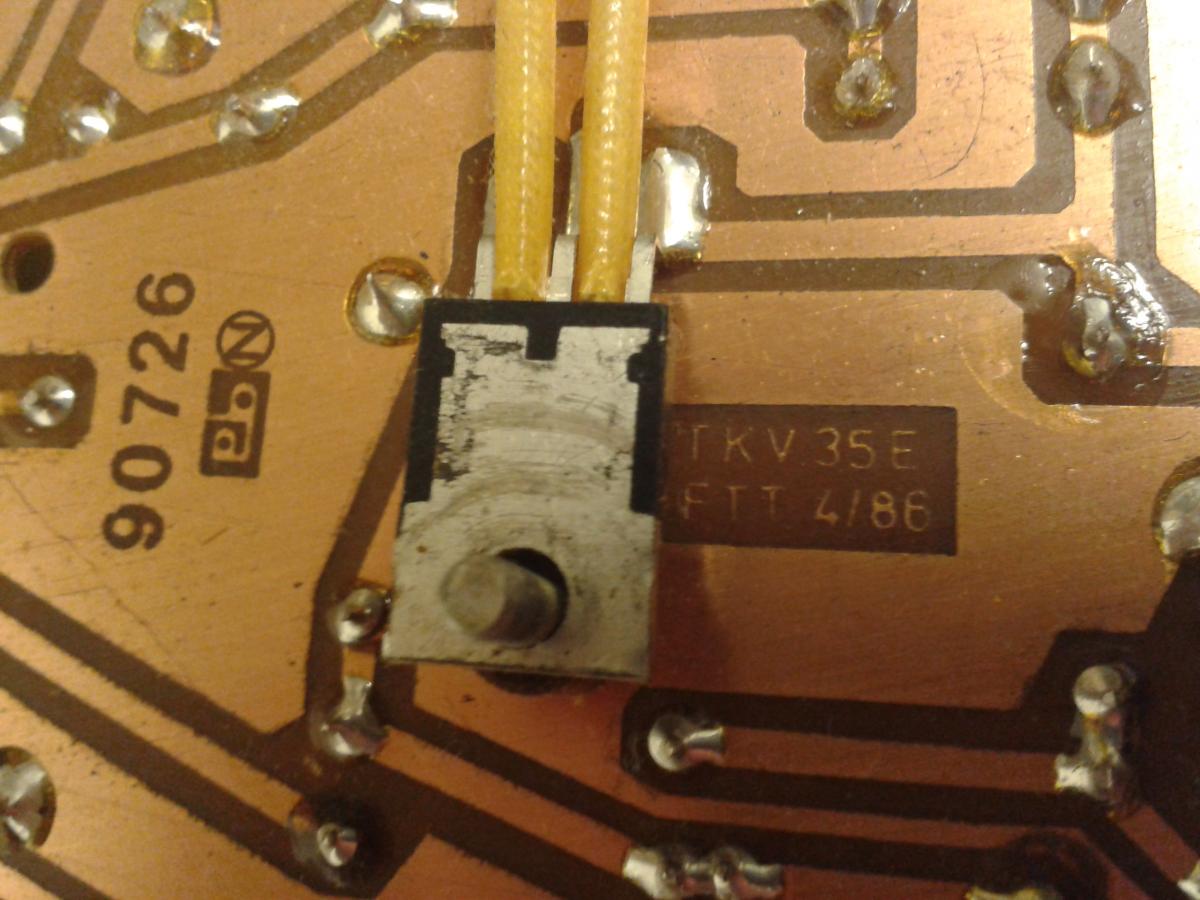

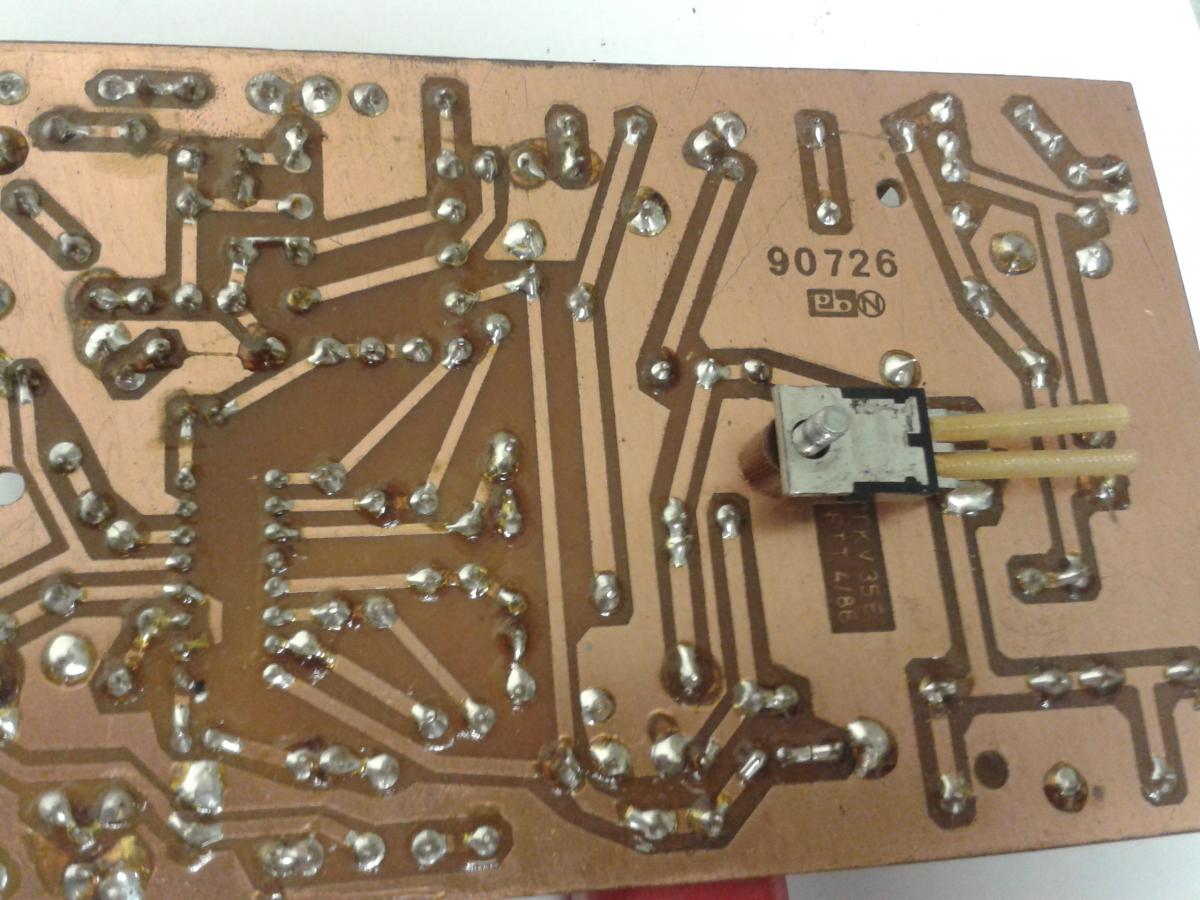

Auf der Platine steht: KTV 35E und FTT 4/86

Ich denke dass das spez. als klein-Verstärker für de TK35 gebaut worden ist.

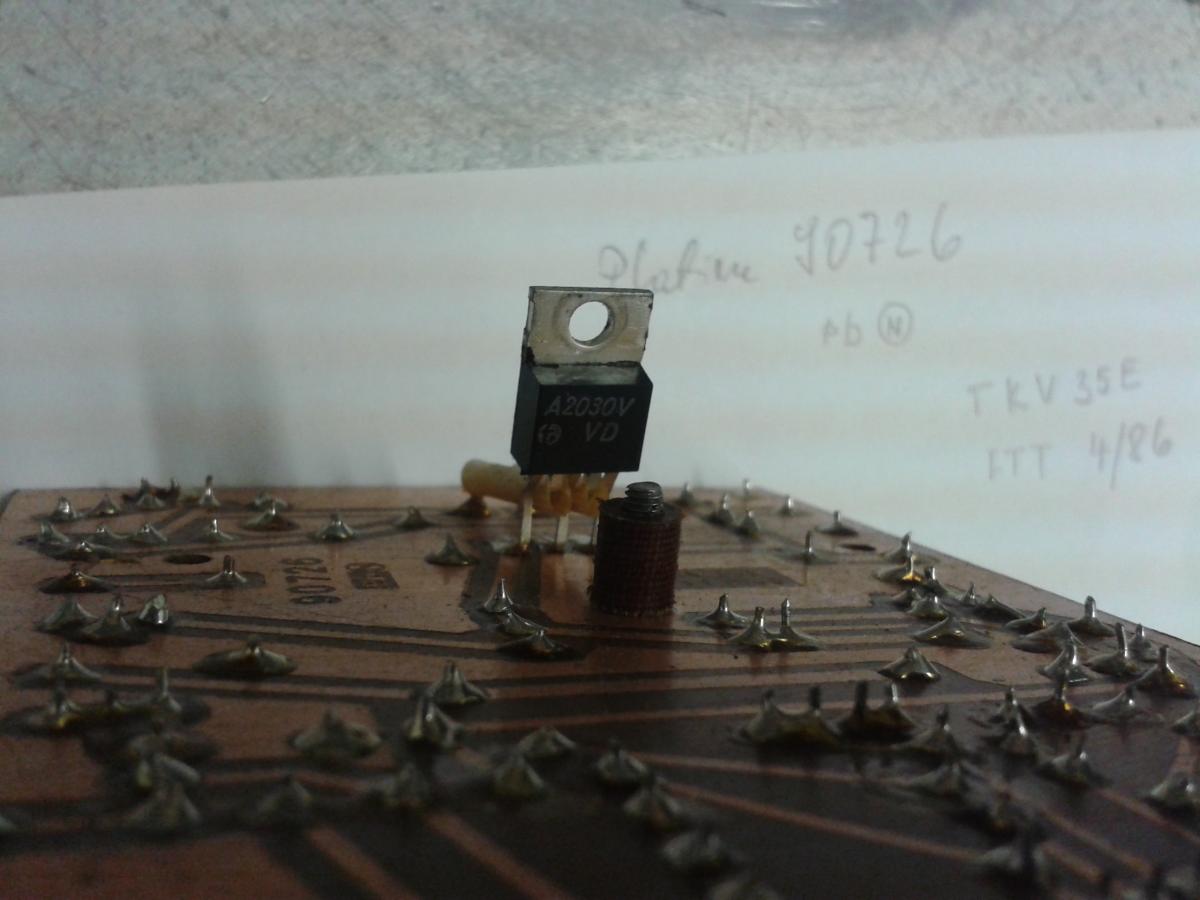

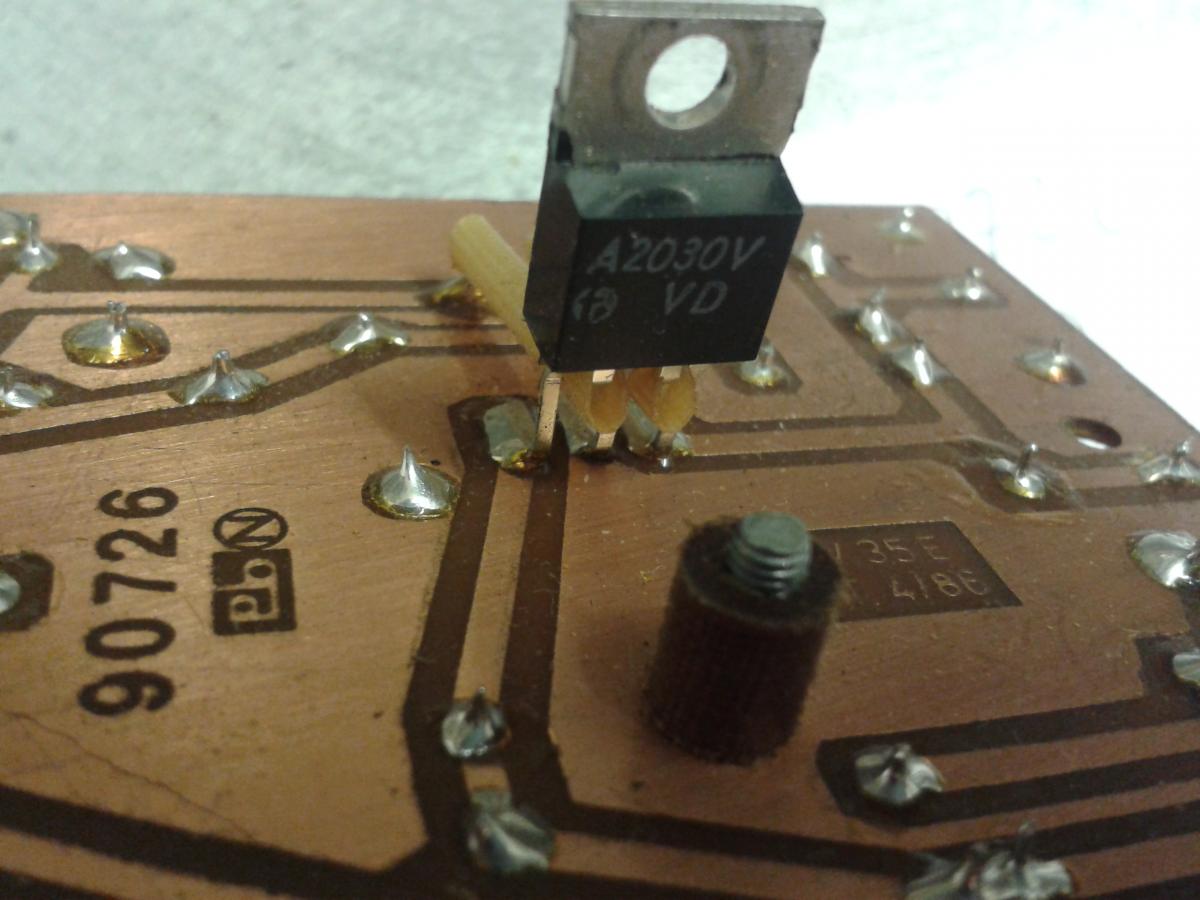

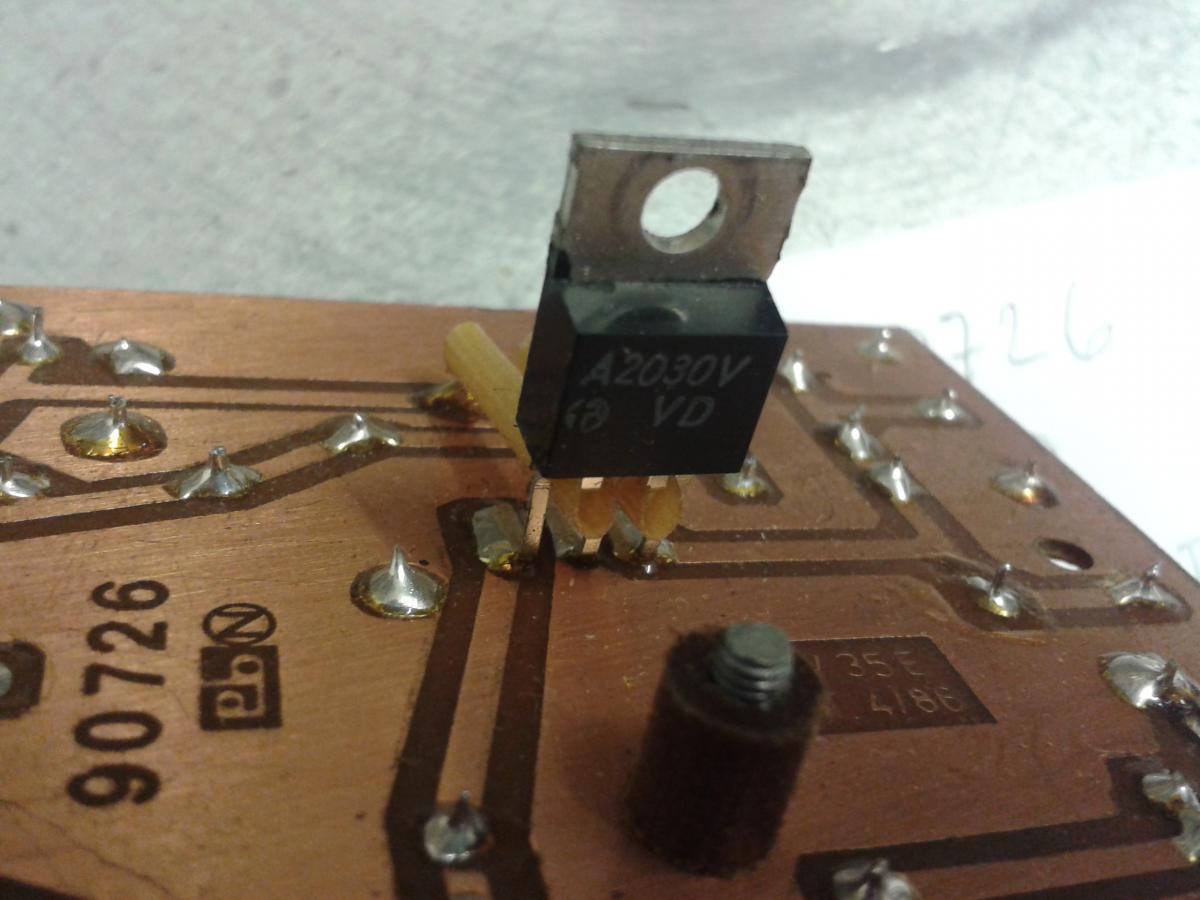

Als Endstufe ist ein A2030V und ist am Kühlkörper angebracht sie (Bilder).

[stefan2]

Aha. A2030V (TDA 2030)

Macht so um die 16 W bei k=10%, 12W laut Datenblatt bei 0.5%. Es ein typischer Autoradioendverstärker der Zeit. Versorgungsspannung m.W. +/- 14V. (laut RFT Datenblatt +/- 6 - 18V), Geht aber auch mit einfacher Spannung mit 12 - 16 V, bei entsprechend geringerer Leistung.

Die beiden 25V Elkos deuten auf symmetrische Speisung hin, und die 15 Watt will man ja im Kino auch haben, die 4W bei +12V reichen nur für ein Heim-Electric Produkt.



Benutzbar? Im Auge des Betrachters, für mich wärs heute überholte Technik, gibt bessere 1 IC Verstärker.



-St
