TK 35 - technische Hilfe

[Lars M.]

Hallo, erstmal vielen dank für die antworten.

Kann ich die TK35 auch an einen anderen Verstärker anschließe?



Gruß Lars

[Jensg]

Mischpult dazwischenschalten, Mikrofoneingang nehmen, wenns zerrt dann Widerstand um die 2kOhm in den Stecker zwischen Signal und Schirm löten zur Belastung der Solarzelle.

Jens

[tornadofilm]

Stereo Klinkenstecker können durchaus symetrisch beschaltet werden. Was spricht dagegen?

[Jensg]

Nix, nur wie kommst du darauf? Das zellekabel ist als Unsymmetrisch ausgelegt. Will man es auf Symmetrisch umlöten, ist das auch kein Problem. Den Schirm offen lassen an der Zelle und Plus an 2 und Minus an 3 vom XLR Stecker, Schirm an 1, oder Plus ist Spitze, Minus an Ring und Schirm der Rest vom Klinkenstecker.

Jens

[Lars M.]

Hallo, ich konnte keine Durchgang messen, weder an den Pins 1 und 2  - 2 und 3 oder 1 und 3. Wenn ich die Fotozelle Messe, ist Durchgang auf Pin 1 und 3. Die Kabel sind an der Buches aber an 1 und 2.



Wie soll ich nun vorgehen. Kann die Fotozelle auch defekt sein?



Die Lichttonlampe ist richtig ausgerichtet!



Gruß Lars

Bearbeitet 13. März 2017 von Lars M.
Rechtschreibfehler (Änderungen anzeigen)

[TK-Chris]

Du wirst da keinen Ton rausbekommen, deine tk wird noch mit einer Photozelle ausgerüstet sein, die Arbeitet mit einer sogenannten Saugspannung von 100v am Originalverstärker, ein Umbau auf Fotodiode erfordert einiges an Fachwissen in der Elektronik, sollte der originale Verstärker weiterverwendet werden.

[Lars M.]

Okay, ich habe den Verstärker KV20. Leider fehlt der Lautsprecher.

Welchen Übertrager und Lautsprecher sollte ich Verwenden?



Gruß Lars

[uwe602]

Hallo Lars,

jetzt bin ich auch wieder da, hatte ein paar Tage Urlaub. Es ist so wie Chris schon vermutet hatte.

Da Du noch die Pressler-Zelle verbaut hast, funktioniert das ganze nur mit dem Röhrenverstärker, wegen der 100V, die die Zelle benötigt.

Als Lautsprecher geht jeder Breitbandlautsprecher mit 20 oder mehr Watt. Davor muß ein ELA-Übertrager, der den Ausgang des Verstärkers auf die 4 oder 8Ohm des Lautsprechers adaptiert.

Z.B Conrad Art.Nr. 516104. Der ist zwar in der Leistung etwas grenzwertig, für Versuchszwecke und Wohnzimmerlautstärke aber durchaus ausreichend.

Grüße

uwe

[uwe602]

Gerade gesehen,

oder Du schaust mal bei ebay unter Art.Nr. 192125563670. Da gibt es gebrauchte ELA-Säulen, vielleicht kommst Du günstig ran. Die sollten direkt am KV20 funktionieren.

Grüße

U.

Bearbeitet 14. März 2017 von uwe602 (Änderungen anzeigen)

[tornadofilm]

@ Jensg,  Wegen dem Zitat von "Thomas"        " Da Klinkenstecker nur unsymmetrische Verbindungen zulassen kannst du die Schirmung dort nicht anschließen.  "

[Jensg]

Ach so. Ich würde die Presslerzelle durch eine BPW 34 ersetzen und Mono nutzen, der Umbau ist einfach und es bedarf keine weiteren Justagen am optischen System.

Jens

[TK-Chris]

dazu brauchts aber, oder gerade deswegen, technisches (Grund-)wissen

[ERNON]

Wenn Projektor ausgerüstet mit Photozelle  sei, die Arbeitet mit einer sogenannten Saugspannung von 80-100v am Originalverstärker, ein Umbau auf Fotodiode erfordert ein wenig an Fachwissen in der Elektronik, wenn der Röhren Verstärker verwendet werden.

So wie JensG schon erwähnt, die Presslerzelle durch eine BPW 34 ersetzen und Mono nutzen, der Umbau ist einfach und es bedarf keine weiteren Justagen am optischen System.

Man braucht nur einen Übertrager 1:1 (wegen Galw.Trennung der Vorspannung), ein Kondensator 0,33/250 und ein Trimmpoti 4,7k

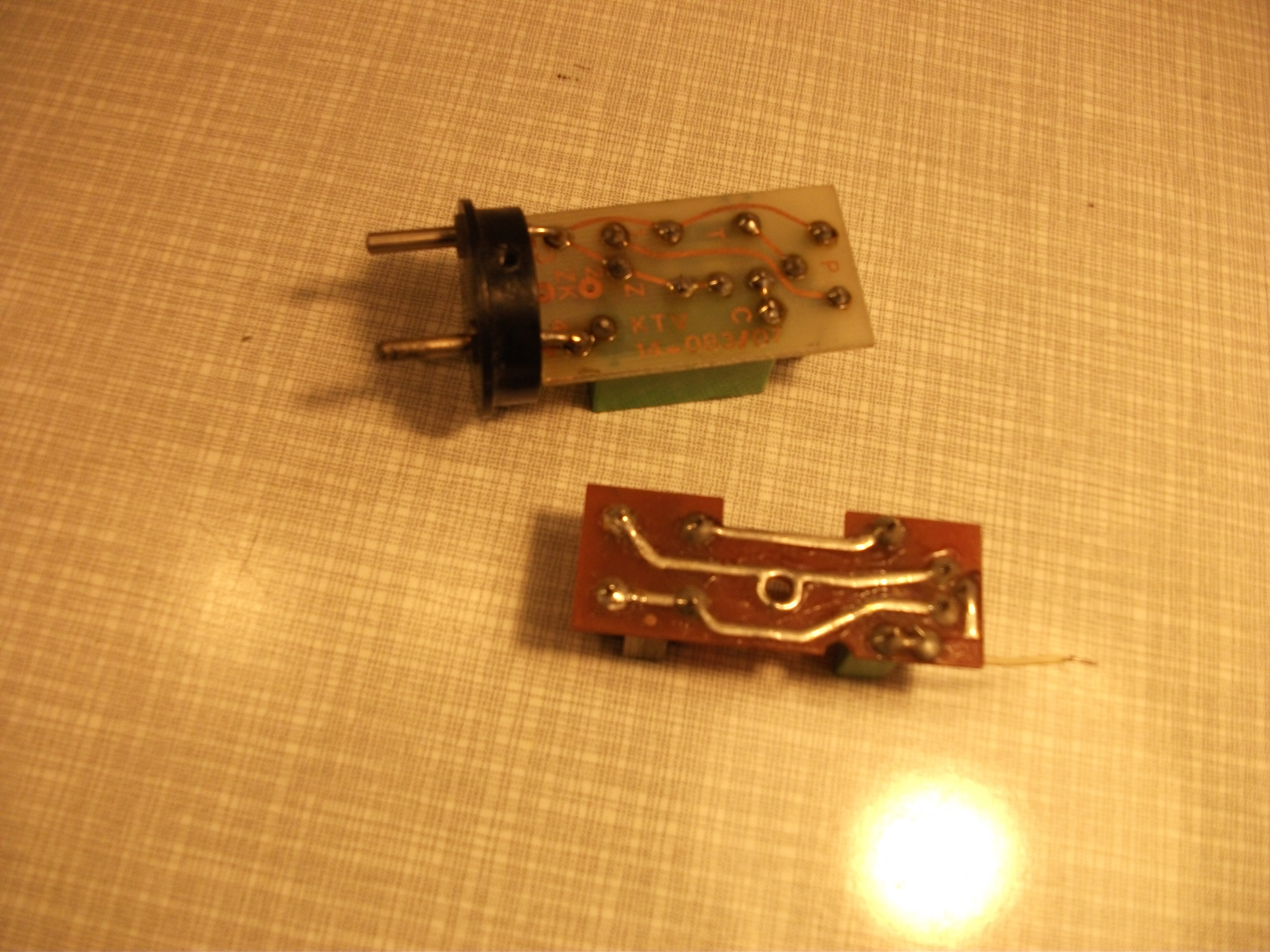

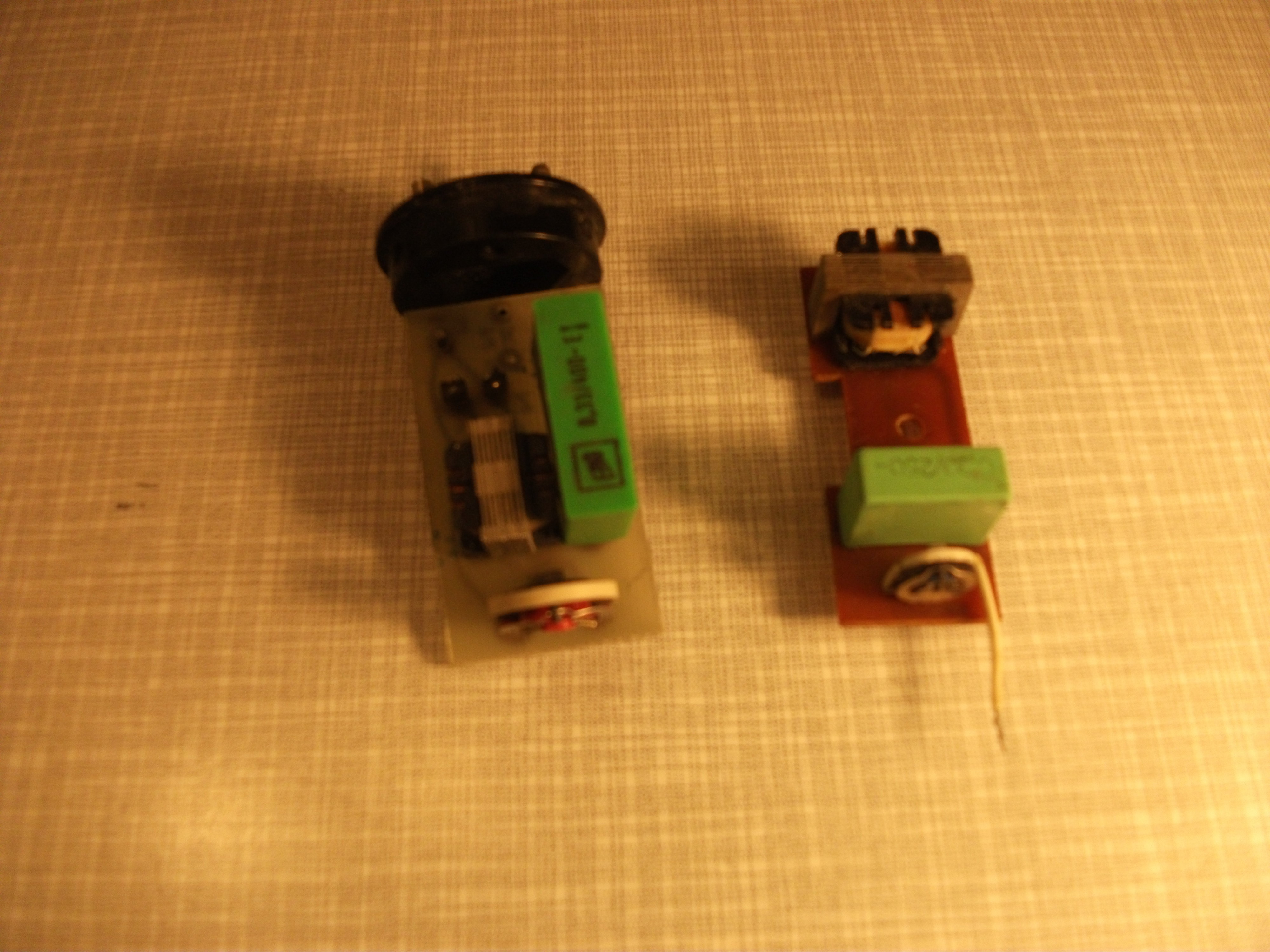

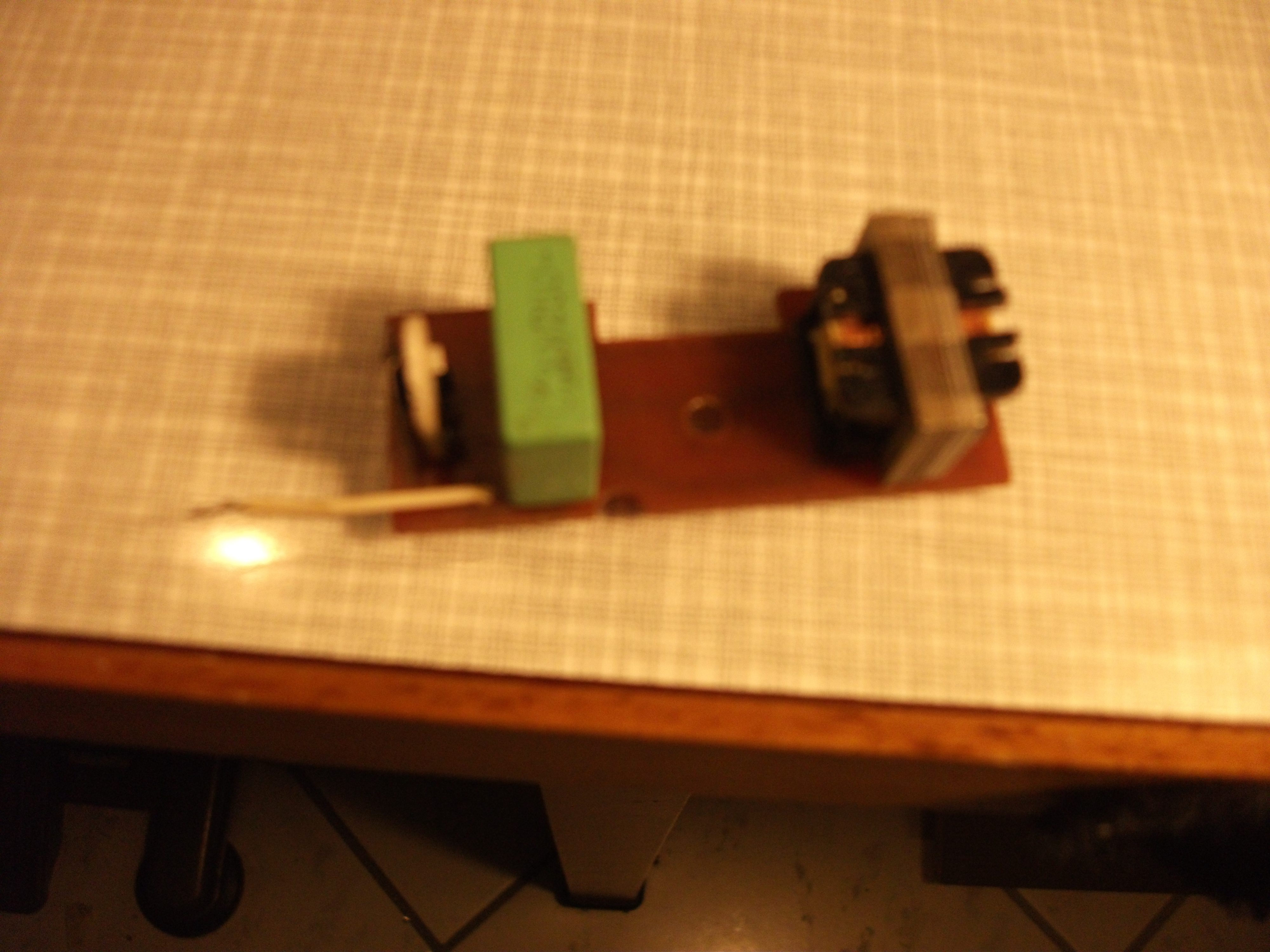

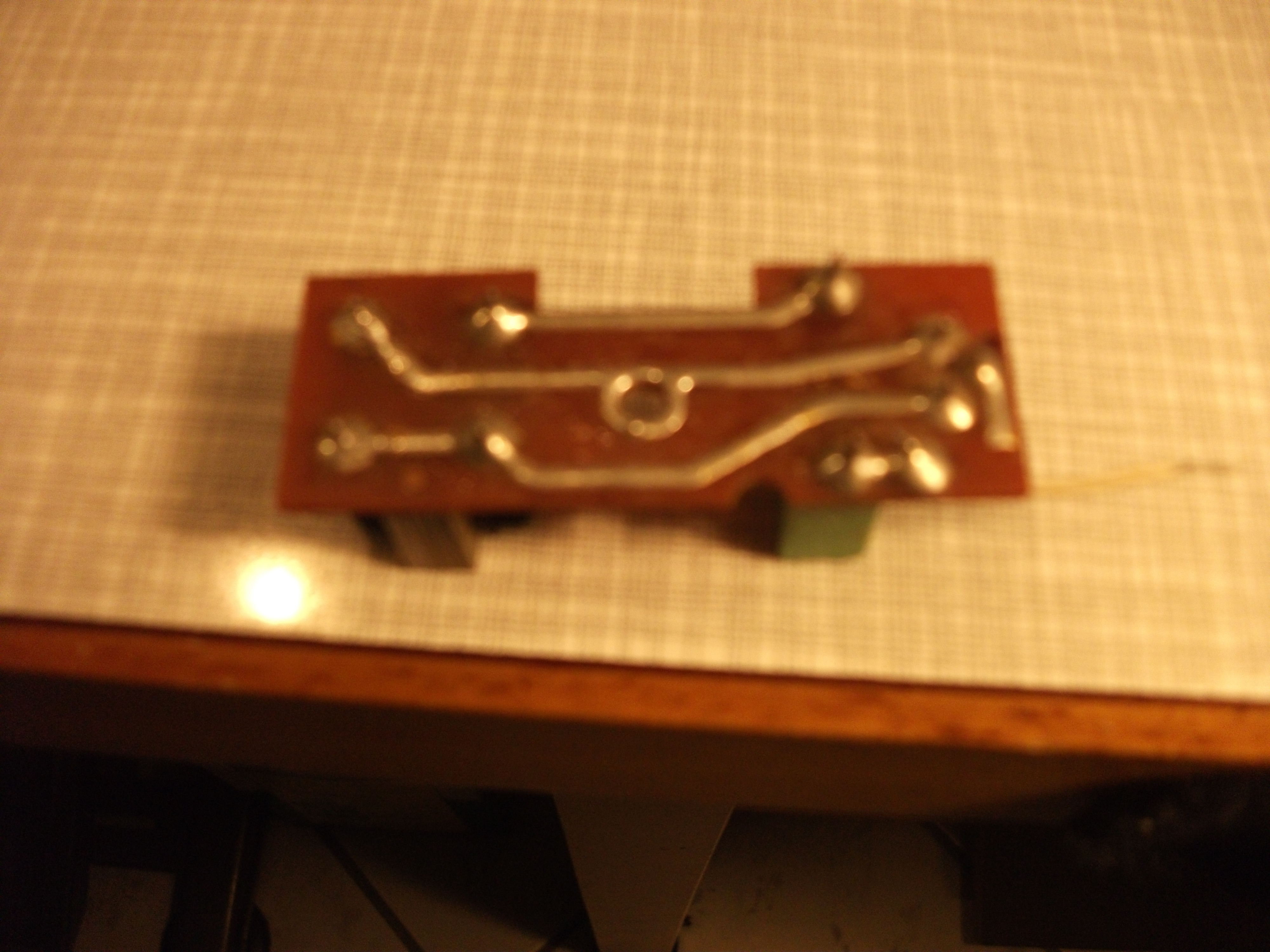

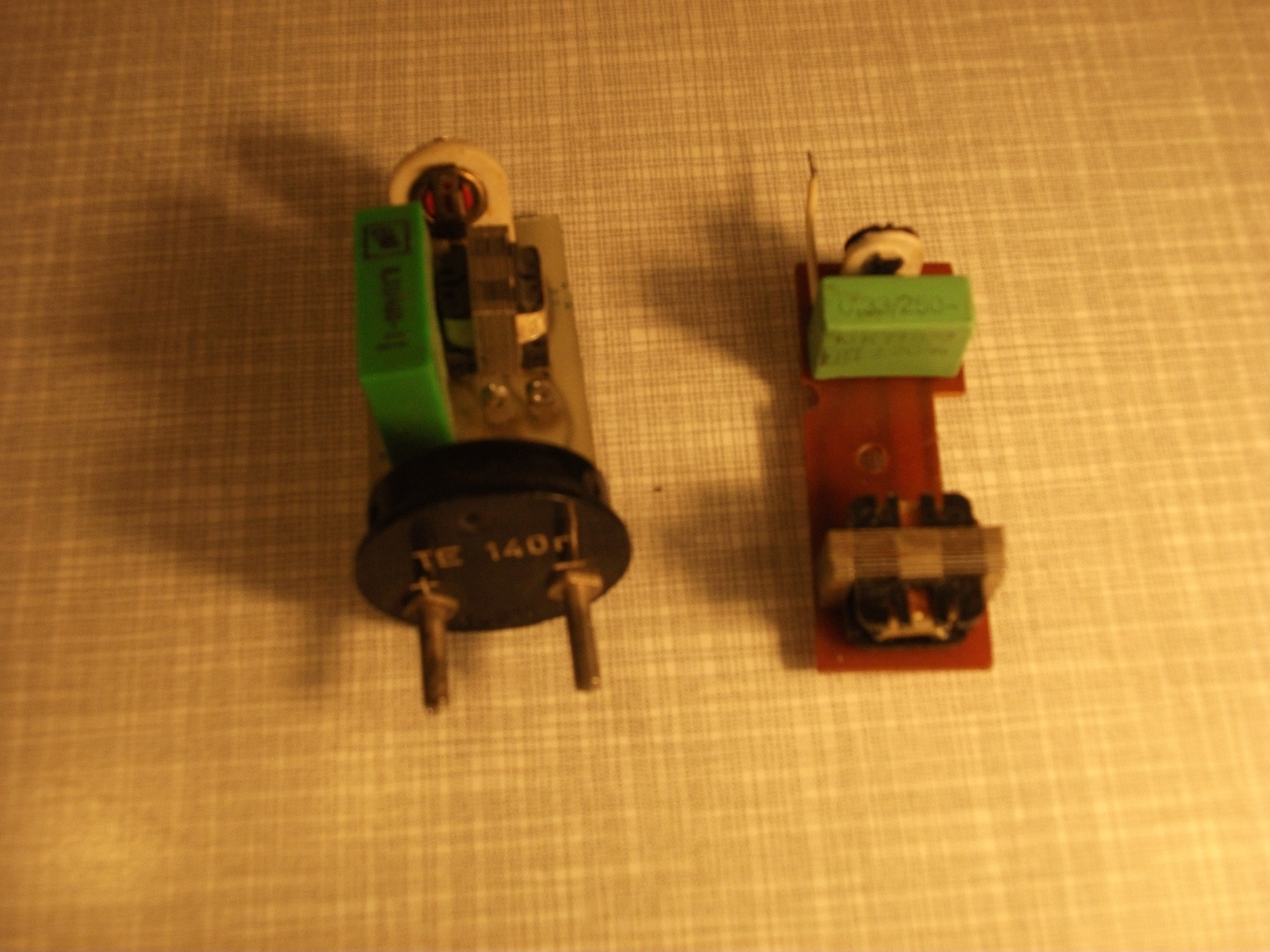

Habe vor 37 Jahre in Stuttgart gekauft 40 Platinen die bei KINOBAUER benutzt wurden als Zwischenschaltung Solarzelle-Klangfilm-Röhrenverstärke.

Leider habe ich nur noch 2 Stück die übrig geblieben sind.

[Thomas]

Hey, vielen Dank für die Fotos. Könntest du möglicherweise einen Schaltplan erstellen. Ich würde wirklich gerne meine alten Tk-Röhrenverstärker wieder nutzen können.

[uwe602]

Hallo Thomas,

falls Du mit Lötkolben und Multimeter umgehen kannst, dann läßt sich der TK Röhrenverstärker ohne aufwändige Zusatzschaltung für den Betrieb an einer Fotodiode umrüsten.

Bei Interesse sende mir mal Deine Tel. Nr. per PN.

Grüße aus Freital

Uwe

[Lars M.]

Hallo Liebe Foren Mitglieder,

Ich habe ein Einzel Schaltgerät für die TK35. Dieses hat jedoch den 6Pol Tuchel Stecker. Mein Projektor aber den 7Pol.

Ich möchte gerne den 7Pol Stecker an dem Kabel anbringen. Die Belegungs Zahlen sind alle noch sehr gut lesbar.

Welches Kabel muss aber vom 6 Pol an den 7Pol Stecker?



Gruß Lars

[Lars M.]

Habe alle Daten in einer alten Broschüre gefunden!



Funktioniert alles einwandfrei.



Gruß Lars
