Dolby-Karten... Hast du bzw. könntest Du, bei Gelegenheit, eine Liste (erstellen) wo aufgelistet ist welche Cat. wofür zuständig ist?



Nun, ein Member hat diese Frage per PN gestellt.



Wer Korrekturen oder Ergänzungen hat, scheue sich nicht, diese zu posten. :wink:



Cat.22 Single A-type noise reduction

Cat.35 NR tester

Cat.43 Post production sound processor for 360 series processors

Cat.44H Interface module (MH studio NR unit)

Cat.47 Bypass module (MH studio NR unit)

Cat.48 Remote module (MH studio NR unit)

Cat.64/5B Equaliser module CP65

Cat.66 Two-channel B-type noise reduction module

Cat.67 Alignment extender for Cat.64

Cat.69P Pink noise test film

Cat.69T Dolby tone test film

Cat.75 Optical preamplifier card CP100

Cat.76 Changeover module CP100

Cat.77 Meter module CP100

Cat.78 Non-sync module CP100

Cat.79 Fader module CP100

Cat.80 Control module CP100

Cat.81 Facilities module CP100

Cat.82 Mono-stereo optical format module CP100

Cat.83 External format module CP100

Cat.84 Optical tracks format module CP100

Cat.85C Pink noise generator

Cat.87 Blank CP100 meter panel

Cat.88 Remote control unit CP100

Cat.91 Emergency external power supply module

Cat.92C Magnetic preamplifier module MPU

Cat.92X Extender for Cat.92 (MPU)

Cat.93 Surround channel sensing module MPU

Cat.94 Pentoptical card

Cat.96A 35/70 mm changeover module MPU

Cat.97 Left/right stereo cell alignment film

Cat.98A CCIR/ARM niose weighing filter for 360 series processors

Cat.99 Dolby C labels (1000)

Cat.100 Dolby A labels (1000)

Cat.101 Dolby B labels (1000)

Cat.104 Cat.22 Bypass card

Cat.105 Cat.64 Bypass card

Cat.105D Equaliser filter card CP100

Cat.108C Optical preamplifier card

Cat.109 Meter/filter card

Cat.110 Mono/stereo optical card

Cat.111 Output card

Cat.112 Switch card

Cat.113C Automation interface module (CP50 application)

Cat.114 Power supply module

Cat.115 Link card

Cat.116B Delay line section of Cat.150

Cat.117 Remote fader card CP200

Cat.122 Remote fader station (single remote station)

Cat.123 Remote fader master (required for dual remote installations)

Cat.129 Magnetic 35mm 4 stripe Dolby tone test film

Cat.130 Magnetic 35mm 4 stripe pink noise test film

Cat.131 Magnetic 70mm 6 stripe Dolby tone test film

Cat.132 Magnetic 70mm 6 stripe pink noise test film

Cat.137 Output amplifier card

Cat.141A Electronic switch card CP200

Cat.142 Equaliser filter card CP200

Cat.143 Non-sync card CP200

Cat.146 Decoder section of Cat.150

Cat.150F Optical surround decoder module CP65

Cat.151 Pink noise recording for setting levels of screen and surround speakers

Cat.153 Format decoder logic card CP200

Cat.154 Buss driver logic card CP200

Cat.156 Projector /format logic card CP200

Cat.157 Fader /mute format logic card CP200

Cat.158 Magnetic stereo surround card CP200

Cat.160 Bass extension

Cat.161 Bracket - Ballantyne

Cat.162 Bracket - Bauer U2

Cat.163 Bracket - Bauer U3

Cat.164 Bracket - Bauer B12

Cat.165 Bracket - Cinemeccanica V8

Cat.166 Bracket - Cinemeccanica V10

Cat.167 Bracket - Fedi

Cat.168 Bracket - Klangfilm Europa (right hand versions)

Cat.169 Bracket - Philips DP70

Cat.170 Bracket - Kinoton DP75

Cat.171 Bracket - Kinoton FP20

Cat.172 Bracket - Prevost

Cat.173 Bracket - RCA 9031

Cat.174 Bracket – Simplex

Cat.175A Bracket - Westrex 2003

Cat.175B Bracket - Century R3

Cat.176 Bracket - Zeiss Ernemann 9

Cat.177 Bracket - Zeiss Ernemann 8

Cat.178 Bracket - Zeiss Ernophon

Cat.179 Bracket - Klangfilm Europa (left hand versions)

Cat.180 Bracket - Kalee

Cat.181 Bracket - Westrex 7000

Cat.182 Bracket - Cinemeccanica V4E

Cat.186 Bracket – Kalee 378

Cat.206 MPU regulator card

Cat.213 Switch card CP200

Cat.216 3-band equalizer card

Cat.217 Dolby SR labels for 1” video tape (1000)

Cat.218 Adaptor card for Cat.85

Cat.201 Magnetic input card CP200

Cat.202 Remote control unit CP200

Cat.204 Remote control unit w/ format control and fader CP200

Cat.219B Two-channel C-type NR module - retrofit for Model 330

Cat.222A Two-channel A-type NR module

Cat.222B Two-channel IC based SR upgrade module

Cat.222S/A Two-channel SR/A-type NR decoder module

Cat.231 Bypass board for XP / SP series

Cat.232B Extender board for XP / SP series

Cat.234 Two-channel Dolby A-type noise reduction module for Sony BVH-2000

Cat.235 Interface board for Ampex VPR-80

Cat.240A Stereo optical pre-amplifier module CP65

Cat.242 B-chain module CP65

Cat.243A Control Logic module for CP55 (special application)

Cat.248 Dolby HX pro module for Otari MTR10

Cat.249A Power supply regulator and Bypass Fader module CP65

Cat.251 "Jiffy" test film (Analogue/Digital)

Cat.259A Transformer module CP65

Cat.261 Bracket - Westrex 2002

Cat.262 Bracket - Meo 5XB105

Cat.263 Bracket - Pio Pion 70

Cat.280T Spectral recording module for cinema use only

Cat.300 Single channel Dolby SR/A decoder module for 363 series frames only

Cat.300T Single channel Dolby SR/A decoder module for cinema use

Cat.327A Mono module CP65

Cat.331 Dolby A-type noise reduction module for XP series

Cat.350 Single channel Dolby SR decoder module for 363 series frames only

Cat.351 "Listen" test film (A-type, Analogue)

Cat.350T Single channel SR module for cinema use

Cat.356 Tester for Cat.280 and Cat.301 modules

Cat.357 Encode/decode tester for Cat.280 and Cat.22 modules

Cat.400 Dolby SR labels (1000)

Cat.431 Dolby SR-type noise reduction module for XP and SP series

Cat.441 Optical bass extension and surround equaliser module CP65

Cat.443 Control logic module CP65

Cat.445 Single SR/A for MT series frames only

Cat.447 Switch module CP65

Cat.448 DS4E interface card CP65

Cat.450 Single A-type noise reduction

Cat.451 1.85 Dolby Digital and SR trailer - Mancini fanfare

Cat.510 Pre-amplifier and bypass board CP45

Cat.511 Main board - power supply, matrix decoder and signal routing CP45

Cat.512 Backplane CP45

Cat.513 Front panel and theatre equalisation board CP45

Cat.514 Two-channel optical input board CP45

Cat.515 Stereo surround adaptor board CP45

Cat.516 Remote fader (single remote station) CP45

Cat.517 Dolby Digital remote fader card 280

Cat.530 Reader alignment film

Cat.560 Dolby Digital bass extension module

Cat.565 CP65 backplane adaptor card for use with Cat.222 SR/A

Cat.566 Test film for illumination uniformity

Cat.580 Microphone multiplexer for use with CP500

Cat.581 Microphone for use with Cat.580

Cat.582 CP500 to Cat.580 cable

Cat.611A Cinema processor interface module DA20

Cat.661 Optical preamplifier board CP500

Cat.662A Six-channel DAC/VCA board CP500

Cat.668 Studio daughter board CP500 (for additional Dolby SR modules)

Cat.669 Theatre daughter board CP500 (for additional Dolby A-type modules)

Cat.670 Video acquisition board DA20, CP500

Cat.671 Dual DSP board DA20, CP500

Cat.672 LED board CP500

Cat.673A Systems services board DA20, CP500

Cat.674 Signal level LED adaptor module DA20, CP500

Cat.675A DSP board, with Zoran IC DA20, CP500

Cat.677 Power supply/rear panel assembly DA10

Cat.679 Power supply/rear panel assembly DA20

Cat.680 Bit rate converter board CP500

Cat.681 Analogue switch board CP500

Cat.682 Analogue output board CP500

Cat.683 500 Hz active crossover board CP500

Cat.684 System controller board CP500

Cat.685 Six-channel A to D converter board CP500

Cat.686 Six-channel DAC module DA20

Cat.689 Remote control CP500

Cat.690 Adaptor Plate for Cinemeccanica

Cat.696 Adaptor Plate for Kinoton DP75, FP20

Cat.699 Dolby Digital (white light) reader assembly – version 1

Cat.700 Dolby Digital (white light) reader assembly – version 2

Cat.701 Dolby Digital (LED) reader assembly

Cat.706 Video test signal generator

Cat.734 Remote fader CP500

Cat.763 1.85 Dolby Digital and Dolby SR trailer - Berta the Bumble Bee

Cat.771 Remote fader CP650

Cat.772 Analogue I/O and Bypass circuit board CP650

Cat.773 Dolby Digital decoder board CP650

Cat.774 Systems controller board CP650

Cat.775 Backplane CP650

Cat.776 Power supply assembly CP650

Cat.779 Remote control CP650

Cat.792 Bypass power regulator circuit board CP650

Cat.797 Flash ROM board CP650

Cat.1010 Dolby Digital dynamic and static sync test film

Cat.1011 Dolby Digital channel identification test film

Cat.4185 1.85 Dolby Digital trailer - Train (wide-screen/flat)

Cat.4235 2.35 Dolby Digital trailer - Train (cinemascope)

Cat.5185 1.85 Dolby Digital trailer - City (wide-screen/flat)

Cat.5235 2.35 Dolby Digital trailer - City (cinemascope)

Cat.6185 1.85 Dolby Digital trailer - Egypt (wide-screen/flat)

Cat.6235 2.35 Dolby Digital trailer - Egypt (cinemascope)

Cat.8185 1.85 Dolby SR trailer - Temple (wide-screen/flat)

Cat.8235 2.35 Dolby SR trailer - Temple (cinemascope)

Cat.9185 1.85 Dolby Digital trailer - Rain (wide-screen/flat)

Cat.9235 2.35 Dolby Digital trailer - Rain (cinemascope)

Cat.11185 1.85 Dolby Digital trailer - Aurora (wide-screen/flat)

Cat.11235 2.35 Dolby Digital trailer - Aurora (cinemascope)

[denista]

äh,



Brav T-J- DU scheinst noch zuviel Zeit zu haben :) Aber mal im Ernst:



Hat das nicht eher was auf der Hauptseite zu suchen? Bzw. hat irgendeiner den Dolby Katalog den man ins Netz stellen könnte?

[Martin]

Fehlt nur noch Cat 151b.



Das ist der im Prinzip der gleiche Testfilm wie der beschriebene 151, nur daß der 151b auf dem Centerkanal den nur den gleichen Frequenzumfang wie auf dem Surround.



Somit eignet er sich besser für gehörmäßige Kontrollen, weil so Center und Surround gelich klingt.



Der 151 hat auf dem Centerkanal den vollen Frequenzunfang.



Gruß

MArtin

[THX]

Anmerkungen:



Es gibt noch die Cat. 110L. Das ist die Link-Card für den CP50 wenn man eine Cat. 150 als Decoder hat anstatt den beiden Einzelkarten. Anstelle der Cat 110L kann dann auch eine Cat. 160 OBE-Karte rein.



Und man schreibt Equalizer, net Equaliser...soweit ich weiss ;)

[Jensg]

Ich glaub die Franzosen schreibens mit s statt z

Jens

[THX]

Naja, die Franzmänner haben auch 1000 Worte dafür...mir bekannt ist der Égalisateur

[Jensg]

Ja ja, ein k©reatives Völkchen, mit dem ihr Schweizer mehr zu tun habt. Man denke nur an ihre Eigendefinition von Computer (im Rahmen des Schutzes der französischen Sprache). Aber weiteres gehört in ein philosophisches Forum :wink:

Jens

[THX]

Nachtrag zur Cat222:



Habe soeben von einem Dolby Engineer erfahren, dass es folgende Versionen gibt (sofern mich mein Englisch nicht im gänzlich Stich liess):



Cat. 222: Normale Cat222 Dual A-NR (im CP55 zu finden zB)

Cat. 222-A: s.o., jedoch mit zusätzlichem Anschluss für Link auf die Cat. 222-B

Cat. 222-B: SR upgrade

Cat. 222-A/S: Dual A/SR - NR (obwohl sich da die Geister streiten ob es nun wirklich SR ist oder nur Dolby S...)

[stefan2]

Da scheiden sich die Geister nicht,222A/SR ist ein A/SR Emulato (aka "Copy Cat 222")r mit Doppel S chip Leistung.

Das kann kein vollwertiger ersatz sein.



St

[THX]

Hi,



Ja, davon habe ich auch schon mehrmals gehört. Wenn es nachweislich die Performance von Dolby S-NR hat, dann kann man das ja eigentlich nur für die langsamen Kassettenlaufwerke verwenden. Wäre dann ja wie Dolby-B verglichen mit dem Kino- und Studiotapeformat Dolby-A

[Jensg]

Mit Geschwindigkeit hat das wahrscheinlich nichts zu tun. Eher mit den unterschiedlichen Bedingungen für Magnet und Lichtton.

Magnetbänder haben bestimmte Sättigungskurven, die ich bei Lichtton nicht kenne.

Jedoch funktioniert der fürs Tonstudion gemachte Dolby 363 mit Cat 300 auch bei Lichtton.

Daher sollte, bei korrekter Parametereinstellung, die von Sony für Dolby gefertigte S-Schaltung eigentlich auch funktionieren. Allerdings kann es sein, das dafür einige Bauteile andere Werte benötigen wie die, die sie für Kassettendecks brauchen. Da ich eines dieser S-Decks habe, werde ich es schlicht einfach mal im Vergleich ausprobieren.

Jens

[EIX]

...

Cat.350 Single channel Dolby SR decoder module for 363 series frames only

Cat.350T Single channel SR module for cinema use

...



Kann die Cat.350 im CP65 verwendet werden oder nur die Cat.350T ?

[THX]

@EIX



Soviel wie ich weiss, kann man beide Karten im CP65 verwenden. Die eine (Cat350T) kann einfach nur Decodieren und nicht Encodieren. Wird das gleiche sein wie mit den Cat280 und Cat280T Karten im SRA5 sein.

[Itter]

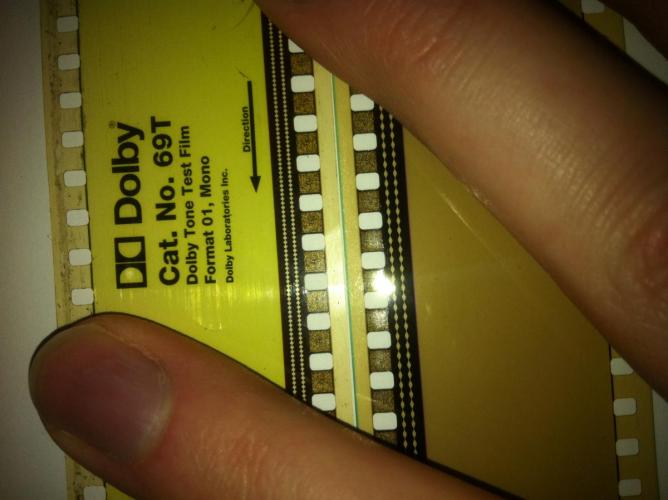

Mal eine Frage, ich habe hier gerade leihweise von jemanden einen Dolbytestfilm mit der Bezeichnung Cat.1012 SR/D Dolbylevel.

Ist das vergleichbar mit dem Cat.69T, nur mit Digitalerkennung?

[...]

Den Cat. 1012 habe ich auch, wie auch denselben Gedanken. Beide habe ich mal fotografiert, man sieht, daß die Amplitude sich zu gleichen scheint, aber die Frequenz ist eine andere, etwa halb so viel. Insofern ist es nicht dasselbe Signal, das da entsteht. Wohlgemerkt hat meine Cat. 96T auch eine SRD-Spur.



Interessanterweise ist auf Film Tech dazu auch nur ein Beitrag zu finden, der letztlich darauf verweist, Dolby-Testfilme gar nicht zu verwenden.



Ich denke nicht, daß man die Cat. 1012 guten Gewissens für den selben Zweck gebrauchen kann.

[...]

Die Bearbeitungszeit ist abgelaufen.... .... ... Interessanterweise wird im Installation Manual zum DA 20 zwar auf Cat. 1012 (und Cat'S 1010 UND 1011) als benötigtes Zubehör hingewiesen, jedoch wir nur für Cat. 1010 später erklärt, wann und wofür man sie benutzen soll. (Beim CP 500 ists ähnlich.) Allerdings ist auch eine Cat. 69T erforderlich, jedoch wird später erwähnt, man solle eine Pink-Noise-Schlaufe (Cat. 96) laufen lassen. Klar, die Cat. 69P/T kann das, die T nicht.



Dolby kennt vielleicht selbst den Nutzen nicht? :D

[Itter]

Ja, das hat mich auch gewundert, ich habe mal in das Manual vom DA20 rein geschaut, da stand das so, wie du das gesagt hast, war aber weitergehend nicht

erklärt und im Manual vom CP500 ist darüber gar nichts zu finden, gleiches gilt für den CP650, dort ist jedoch erwähnt, das der Testfilm von ausgebildeten Dolbytechnikern eingesetzt werden würde.

Der mir vorliegende geliehene 69T ist was älter und hat die SRD-Spur nicht mit drauf.

Ich habe mal erst den 69T durchlaufen lassen und meinen CP500 damit gepegelt und danach den 1012 und festgestellt, das der Dolbylevel des 1012

zu 69T überpegelt und umgedreht.

Den Beitrag im Film-Tech Forum kenne ich auch und bin da genau so nicht schlau draus geworden.

Da warf sich mir eher noch die Frage auf, wie man darauf kommt Dolby-Testfilme gar nicht zu verwenden, da wird der Ton aber nach eine Weile

leicht unterirdisch werden.

[carstenk]

Naja, die Aussage von Film-Tech ist doch schon soweit nachvollziehbar:





Dolby SOLLTE eigentlich vernünftige Testfilme für die eigenen Produkte verkaufen, sie tun es aber nicht bzw. scheinen der Qualität der eigenen Testfilme keine große Bedeutung beizumessen, daher weisen unterschiedliche Dolby-Testfilme z.B. deutliche Pegeldifferenzen auf.

Die in dem Thread erwähnte Firma NT Audio dagegen stellte offenbar hochwertigere Testfilme mit besserer Konstanz her (ob immer noch, keine Ahnung).



Niemand hat dort empfohlen, KEINE Testfilme zu verwenden. Und ne deutliche Aussage, wie weit die Dolby-Testfilme im Alltag abweichen bzw. wie kritisch das in der Realität ist, wird auch nicht gemacht.



Also lieber ein Dolby-Testfilm als gar keiner.



- Carsten

[...]

Wenns auch immer derselbe Testfilm für denselben Zweck ist, dann hat man wenigstens innerhalb dessen, was man macht, eine gewisse Konstanz. Hoffentlich hat man da einen guten erwischt.

[Itter]

So, ich habe nun nach der ganzen Zeit nochmal nach dem Cat. 1012 gesucht und dazu folgendes gefunden:



Die Cat. No. 1010, 1011 und 1012 Testfilme sind spezielle digitale Testfilme, für den Einsatz

durch ausgebildete Ingenieure mit speziellen Prüfgeräten.

Sie werden verwendet, um den Dolby Digitalteil des CP650 einzurichten.
