Sachen fürs Hobby aus dem 3D-Drucker

[jacquestati]

vor 26 Minuten schrieb Sandro Proske:

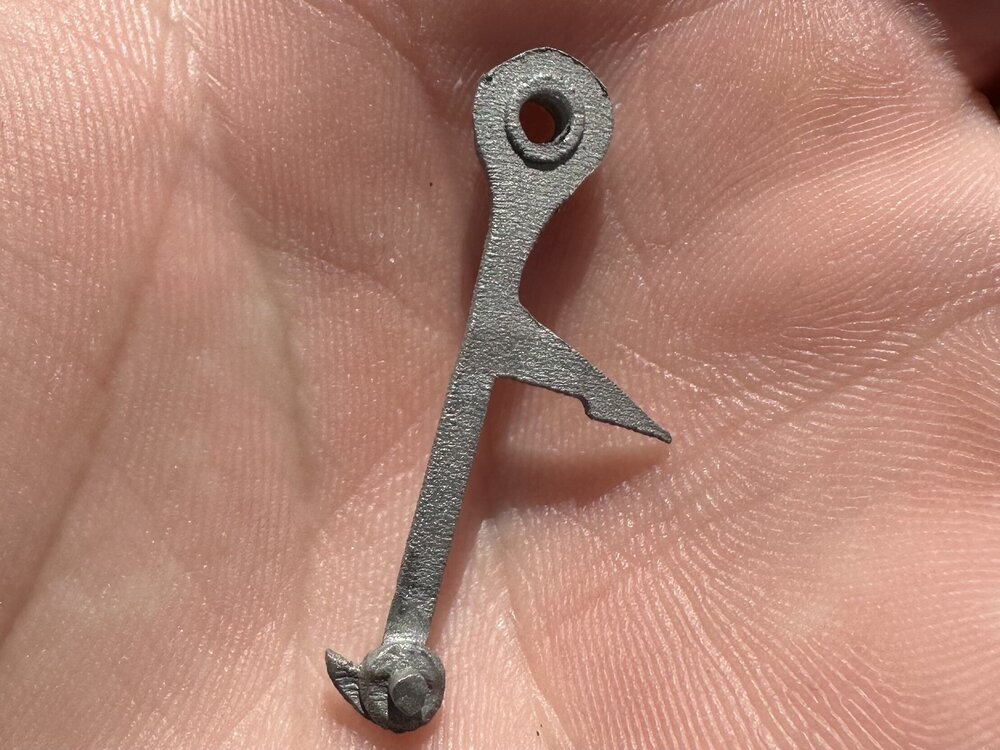

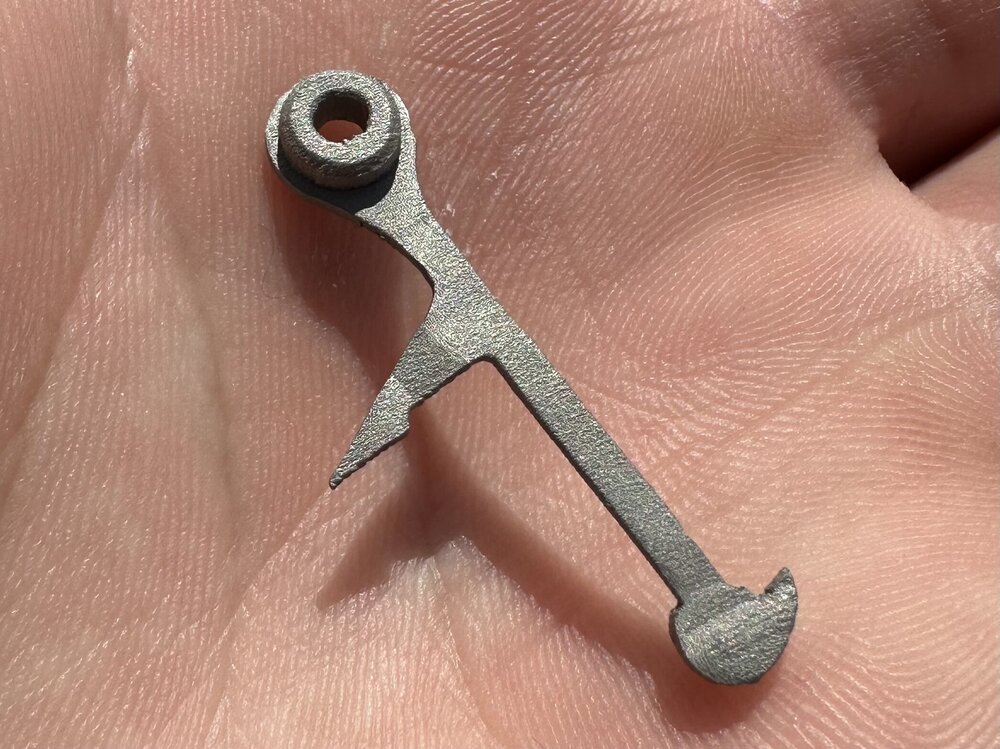

Das ist ein Greifer für den DS8 Umbau einer Bolex D8L mit entsprechenden Änderungen in der Greifergeometrie. Gefertigt aus Edelstahl mit einem SLM Drucker (Selektives Lasersintern). Noch ohne Nachbearbeitung.

Wow, bin beeindruckt! Ohne Nachbearbeitung im Sinne von Umformung für DS8 oder i.S. von Glättung und Politur?

[Sandro Proske]

Ich meine mit Nachbearbeitung Grat entfernen, schleifen, Polieren und zurechtbiegen. Der Greifer hat bereits alle Änderungen die der DS8 Greifer haben muss.

[Helge]

Dem kann ich mich nur anschließen! 👍

Das ist sehr beeindruckend

[Friedemann Wachsmuth]

Sehr cool. Und JLC war ja schnell! Ich bin gespannt, ob bzw. wie gut er passt. Meiner Erfahrung nach geht's da um ein paar Hunderdstel, bis es wirklich sicher passt...

[filma]

JLC?



@Sandro Proske Kannst Du das bei Deiner Arbeit "drucken", oder hast Du das rausgegeben?



Glückwunsch dazu! 🙂

[Friedemann Wachsmuth]

vor 3 Minuten schrieb filma:

JLC?



https://jlc3dp.com/de

[Martin Rowek]

Ich bin auch sehr beeindruckt. Herzlichen Glückwunsch! Die Bohrung wird sicherlich noch auf Passmaß gerieben. Du hast vermutlich den alten Greifer eingescannt, die Greiferspitze in CAD versetzt und Dicke des gesamten Greifers verringert,

Eine S8-Zahntrommel mit kreuzförmigen Durchbruch für die Montage auf eine Lego Technic-Stange lässt sich mit diesem Verfahren vermutlich nicht realisieren, weil ja jeder Zahn und der Durchbruch nachbearbeitet werden muss.

[Sandro Proske]

Ich habe den originalen Greifer vermessen und nachgebaut. Anschließend habe ich die Spitze näher zur Bohrung und nach unten versetzt. Außerdem habe ich den Greifer vorher mit einem Filamentdrucker ausgedruckt um zu prüfen ob die Geometrie im Großen und Ganzen passt.

[Martin Rowek]

Mit "nachgebaut" meinst Du vermutlich "nachgezeichnet" und mit "nach unten" versetzt "seitlich" versetzt.

Ich bekomme Lust, meine Meopta Admira 8IIa mit Zahntrommel auf DS8 umzubauen. Aber ich muss erstmal eines meiner Projekte zu Ende bringen.

Bearbeitet vor 9 Stunden von Martin Rowek (Änderungen anzeigen)

[Friedemann Wachsmuth]

vor 32 Minuten schrieb Martin Rowek:

Eine S8-Zahntrommel mit kreuzförmigen Durchbruch für die Montage auf eine Lego Technic-Stange lässt sich mit diesem Verfahren vermutlich nicht realisieren

Naja, dafür brauchst du kein Edelstahl.

[Martin Rowek]

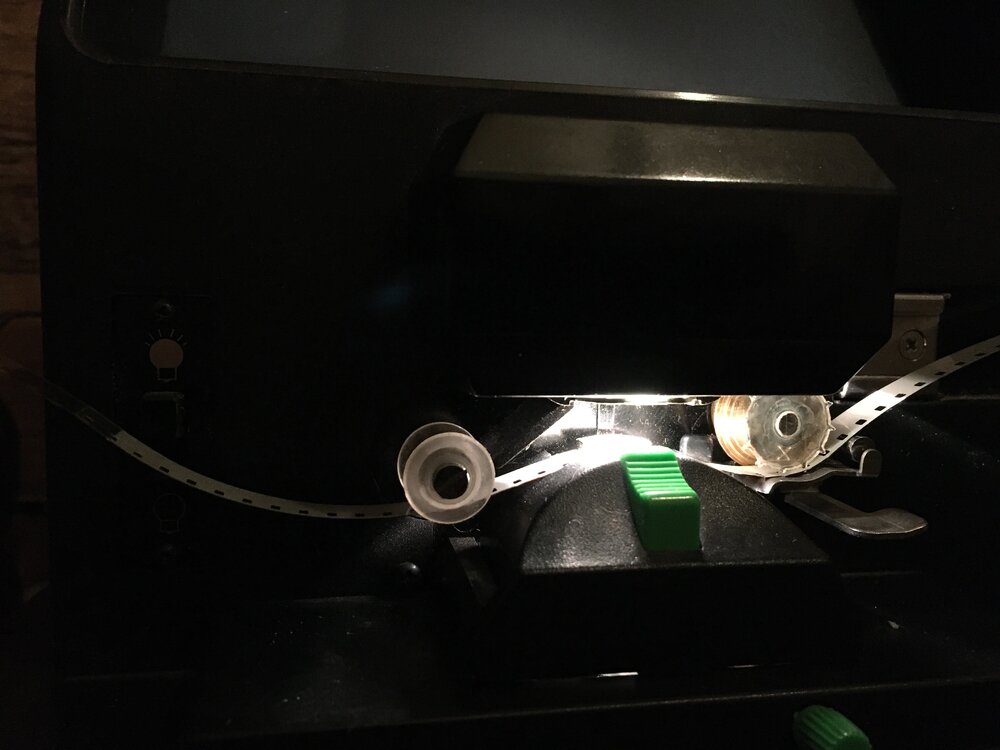

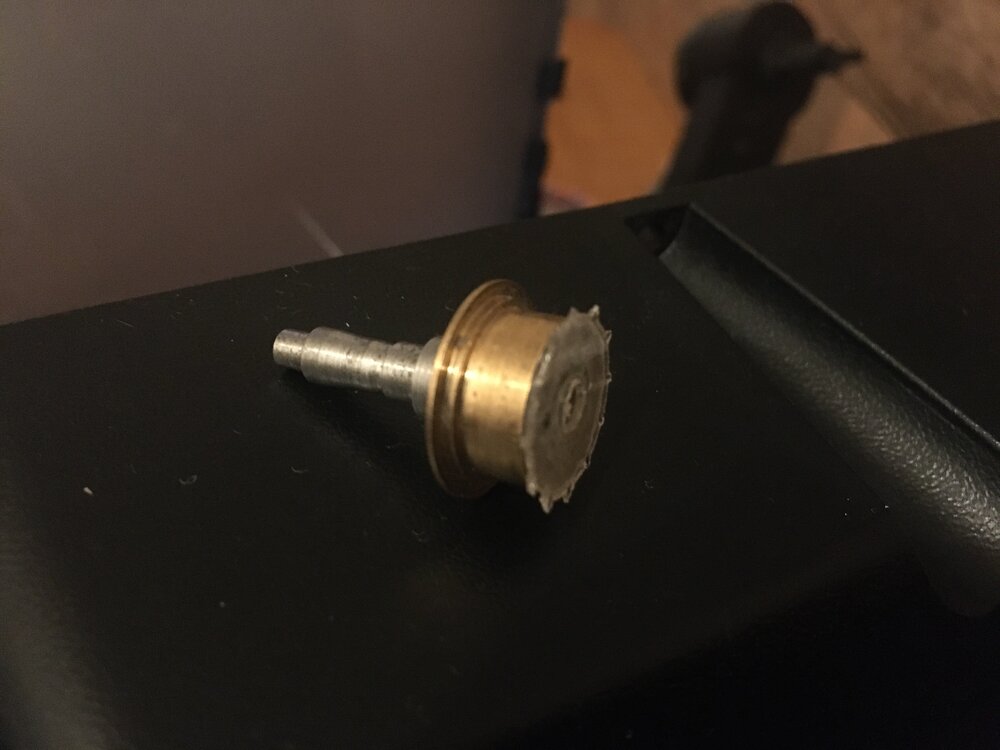

Das stimmt Friedemann. Bei meiner aus Filament gedruckten N8-Zahntrommel sind die Zähne leider nicht sehr präzise und S8-Zähne sind demzufolge garnicht möglich. Vielleicht kann es DLC3DP besser 🙂

[Sandro Proske]

Ja genau, Nachgezeichnet. Und anschließend habe ich den Greifer angepasst. Er muss ja in drei Punkten geändert werden:

1. Die Greiferspitze muss etwa einen halben Perfoabstand näher am Bildfenster eintauchen (näher an der Bohrung)

2. Die Greiferspitze muss vorne schmaler werden (etwa halbe Dicke)

3. Sie muss näher am Rand eintauchen



Alle Änderungen beziehen sich auf den originalen Greifer.

Bearbeitet vor 8 Stunden von Sandro Proske (Änderungen anzeigen)

[Martin Rowek]

vor 2 Stunden schrieb Sandro Proske:

Gefertigt aus Edelstahl mit einem SLM Drucker (Selektives Lasersintern). Noch ohne Nachbearbeitung.

Wenn ich es richtig sehe, kann nur Nylon lasergesintert (SLS) und Edelstahl lasergeschmolzen (SLM) werden, also wurde Dein Greifer nicht lasergeschmolzen. Klingt alles sehr interessant. Ich kenne diese Verfahren garnicht.

Was muss eigentlich zurechtgebogen werden und wie lange dauerte die Lieferung?

Bearbeitet vor 8 Stunden von Martin Rowek (Änderungen anzeigen)

[Sandro Proske]

Der Greifer ist in sich leicht verbogen. Bei einer Materialtstärke von 0,8 mm ist das nicht verwunderlich. Auch die Greiferspitze werde ich sicher noch etwas zurecht biegen müssen, damit sie genau da eintaucht, wo ich sie haben will. Übrigens muss man beim bestellen so kleiner Teile JLC bestätigen das man das Risiko eingeht verbogene/verzogene Teile zu erhalten. Bestellt hatte ich den Greifer am 20.04., heute wurde er geliefert - 9 Tage insgesamt.

[Martin Rowek]

Danke Sandro für diese tollen Infos & News 🙂

[Ray Van Clay]

vor 3 Stunden schrieb Martin Rowek:

Bei meiner aus Filament gedruckten N8-Zahntrommel sind die Zähne leider nicht sehr präzise



Du könntest probieren, das nicht in einem Stück zu drucken, bzw. den Zahnkranz erst mal nur als Scheibe.

[Friedemann Wachsmuth]

vor 4 Stunden schrieb Martin Rowek:

Bei meiner aus Filament gedruckten N8-Zahntrommel sind die Zähne leider nicht sehr präzise und S8-Zähne sind demzufolge garnicht möglich.

Ich denke, da gibts mittlerweile ausreichend präzise Drucker. Hab neulich ein Demo-Teil bei Formlabs bestellt und bin völlig von den Socken, was da mittlerweile geht.

[jacquestati]

Was mich begeistert ist, dass die Jugend - wenn ich das so sagen darf - das Know how von uns Boomern annimmt und ohne Scheu die modernen digitalen(!) Techniken anwendet, um die Dinge elegant voranzutreiben. Chapeau, Sandro. Ich bin restlos begeistert und hoffe, dass du uns hier absehbar Deine DS8 -D8L vorstellst. Weiter so!!!!!



Bearbeitet vor 3 Stunden von jacquestati (Änderungen anzeigen)

[Martin Rowek]

@Ray Van Clay Stimmt, die Idee mit dem Zahnkranz hatte ich auch schon, denn so sind ja auch einige S8-Zahntrommeln aufgebaut, nur muss es auch hier präzise genug sein.

@Friedemann Wachsmuth, dann werde ich die STL-Datei (für Lego Technic kompatible S8-Zahntrommel) mal zu Formlabs schicken.

@jacquestati Volle Zustimmung! Ich bin auch begeistert, dass es heute immernoch begeisterte, hochmotivierte und fähige Jugend gibt. Ich war auch mal im selben Alter und habe doch das eine odere andere bzgl. Film- und Kinotechnik umsetzen und fertigstellen können. Es durfte und darf halt nicht zu umfangreich bzw. zuviel sein.
