Philips EL 5860 - Magnetton Laufwerk

[young-indy]

Hallo zusammen.

Ich suche zu dem o.g. Laufwerk Anleitung, Anschlusspläne etc. kennt jemand dieses Gerät?



lg

[Kino Mirage]

von welcher maschiene ist laufwerk?

[young-indy]

Es wird als optionales Nachrüstteil in der Anleitung der FP56 und FP7 erwähnt

[Klaus Peter Weber]

Gemeint ist wohl dieses :



[young-indy]

Ja genau das ist das. Ich suche jetzt eigentlich nur die Verdrahtungspläne des Laufwerkes zum Anschluss an die MPU1

[Klaus Peter Weber]

Da gibt's nicht viel zu verdrahten, du brauchst nur vier gut geschirmte, symetrische Audioleitungen.

Die beiden Adern je an eine Kopfleitung via der originalen Klemmleiste anlegen and alle Abschirmungen

gemeinsam an die Gehäusemasse. Das andere Ende, auch symmetrisch, an der gut gekennzeichneten

Eingangsleiste der MPU anlöten.

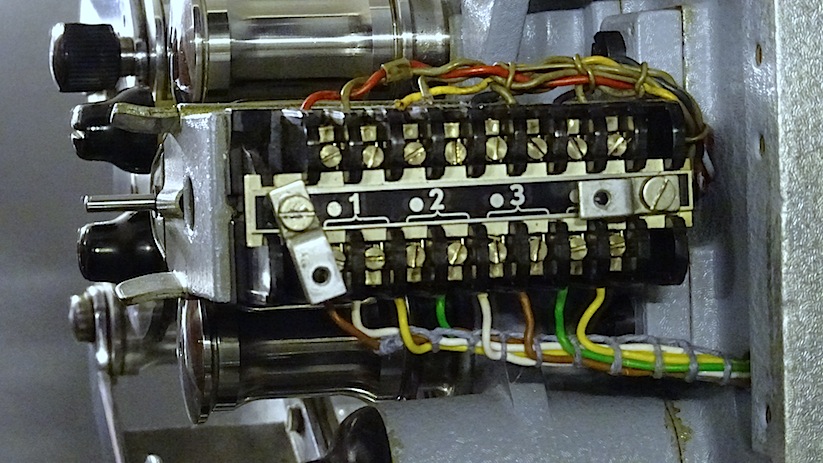

Die Original Philips Farbbelegung zwischen Kopf und Klemmleiste (obere Seite der Leiste) ist wie folgt :

Kanal 1  rot-grau

Kanal 2  gelb-grau

Kanal 3  blau-grau

Kanal 4 schwarz- grau

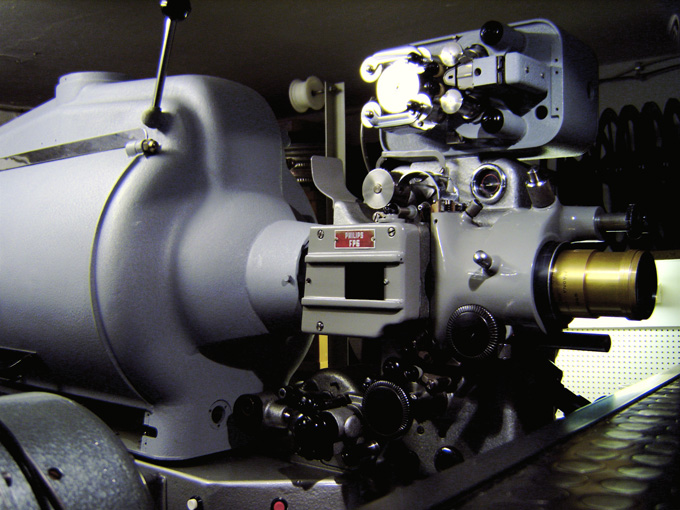

Hier noch ein Foto von meiner Anlage.





[Klaus Peter Weber]

Hallo mein Lieber,



da beschäftigt mich noch die Frage, was hast Du denn an Magnetton Kopien ?

Vielleicht kann man ja mal was tauschen ?



Liebe Grüße

Klaus

[young-indy]

Hallo Klaus.

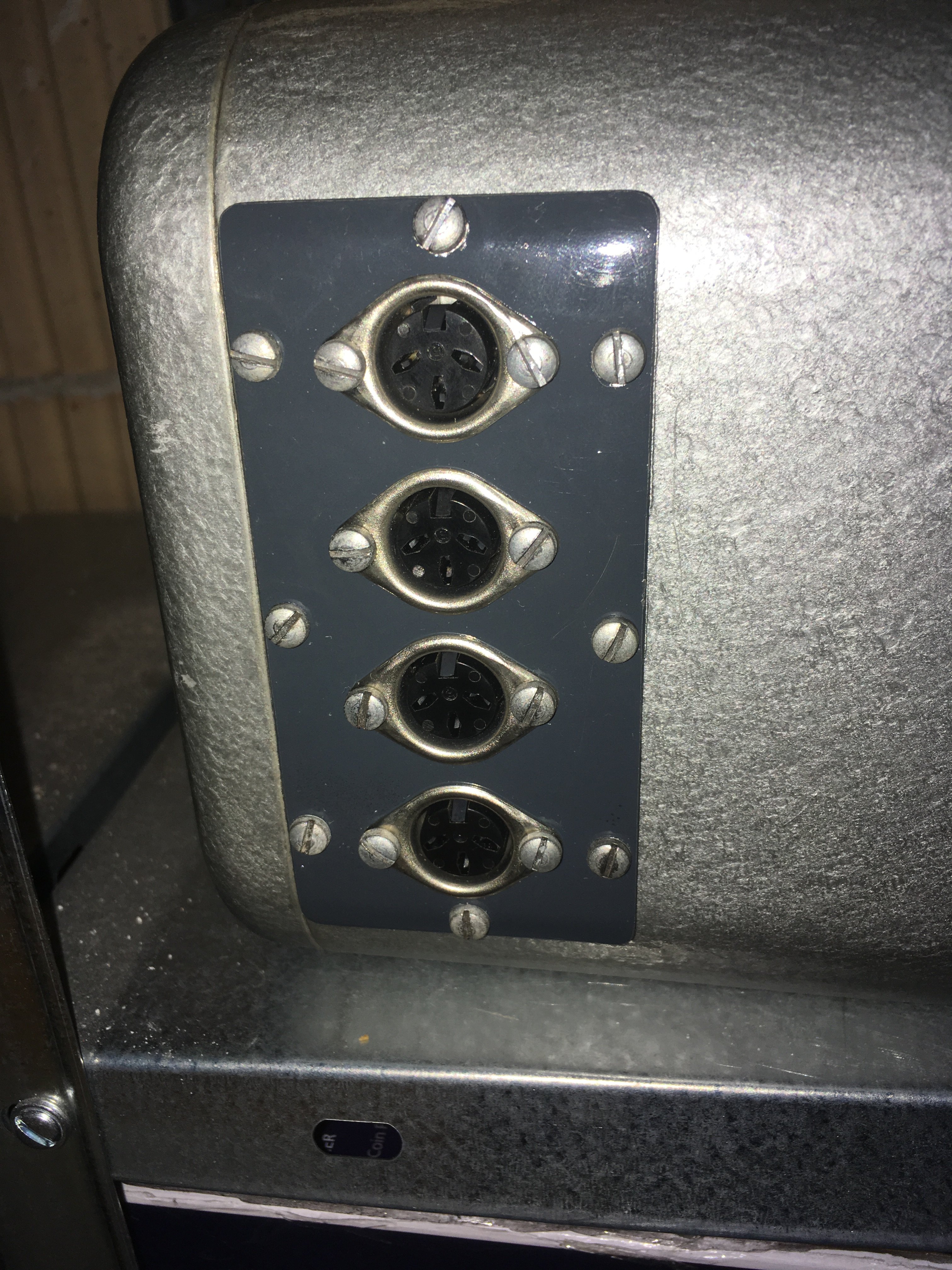

Danke dir, ich meinte aber eher die Funktion und die Belegung der DIN Stecker an der Stirnseite des Laufwerkes.



Ich hab leider noch keine Kopie, bekomme aber bald eine zum Testen. Ich schau mal welcher Titel das ist.

[young-indy]

Die meine ich

[Jensg]

3polige DIN, davon ist ein Stift Schirm, die anderen der jeweilige Spulenanschluß. Das ist ja nun nur noch Messen mit Multimeter, wo was ist. Und ob die Polung passt, nun, wie bei meherern Signalen üblich, löscht sich ein Teil der Frequenzen aus, wenn man eine der beiden Tonspuren verpolt. Ich gehe mal davon aus, das die Belegung immer die Gleiche ist, alles andere wäre sinnlos. Und was wo drauf ist, abhören, das ergibt sich.

Jens
