Schaltplan Verstärker TK35

[Thomas]

Moin,

da meine Verstärker langsam in die Jahre kommen, sollen sie nun überarbeitet werden. Dazu benötige ich einen Schaltplan für die Modelle KV2 (EL12) und KV20 (EL34). Es wäre prima, wenn mir jemand einen Scan zukommen lassen könnte.



[winkler]

Hallo Thomas,

bin neu hier und hab seit ein paar Tagen eine TK35. Der Verstärker TV2c wirft die Sicherung raus. Wer kann mir das Teil reparieren ? Leider hab ich keinen Lautsprecher. Gibt es eine Möglichkeit eine PA Box anzuschließen ?

Bin für jeden Tip dankbar.

Gruß

[Ernemann]

[Jensg]

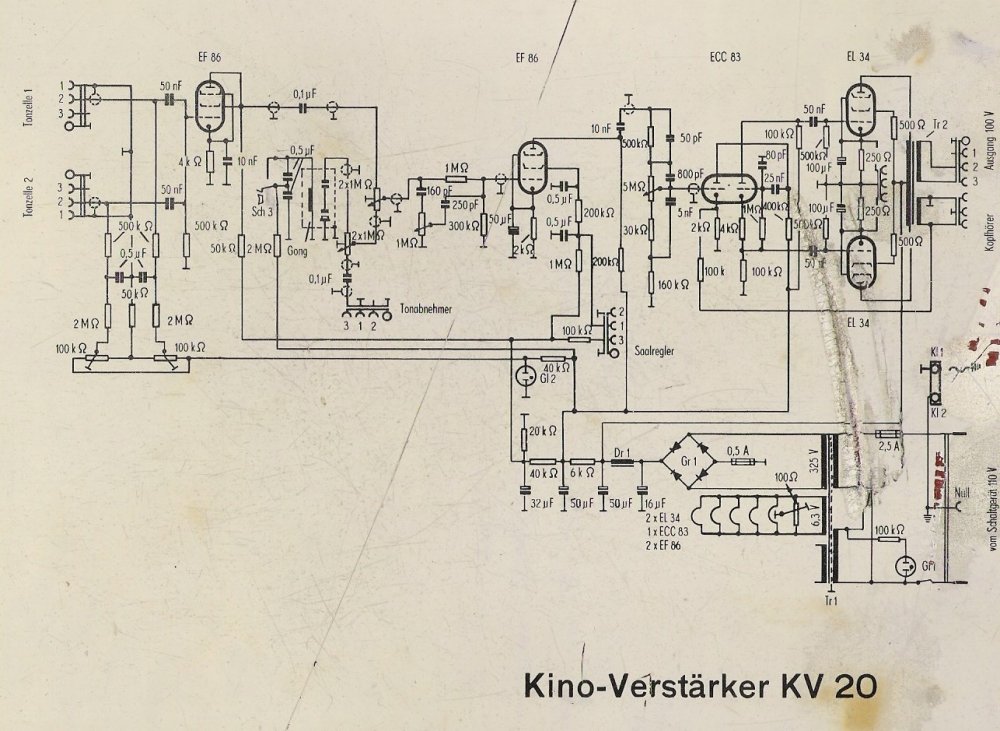

Da lese ich: Vom Schaltgerät 110V. Und 100V Lautsprecherausgang. Wenn du keine Ahnung von Röhrenverstärkern hast, dann gehe zu den Gitarrenamp reparateuren, die können das. Der Plan oben geht noch von Fotozellen aus als Tonabnehmer.

Jens

[Thomas]

110V Eingangsspannung unbedingt überprüfen! Die meisten Verstärker sind schon auf 230V umgeklemmt, aber eben nicht alle. Also schön langsam die Spannung hochfahren...

Für meine beiden Verstärker habe ich letztendlich einen Radio-und Fernsehtechniker im Ruhestand gefunden, der sich die beiden Geräte mal angesehen hat. Fazit: 1 Röhre und ein paar Kondensatoren getauscht, ansonsten alles OK.
