Auf-/Abwickeldorn bei Bolex H8 wechseln

[Patrick Müller]

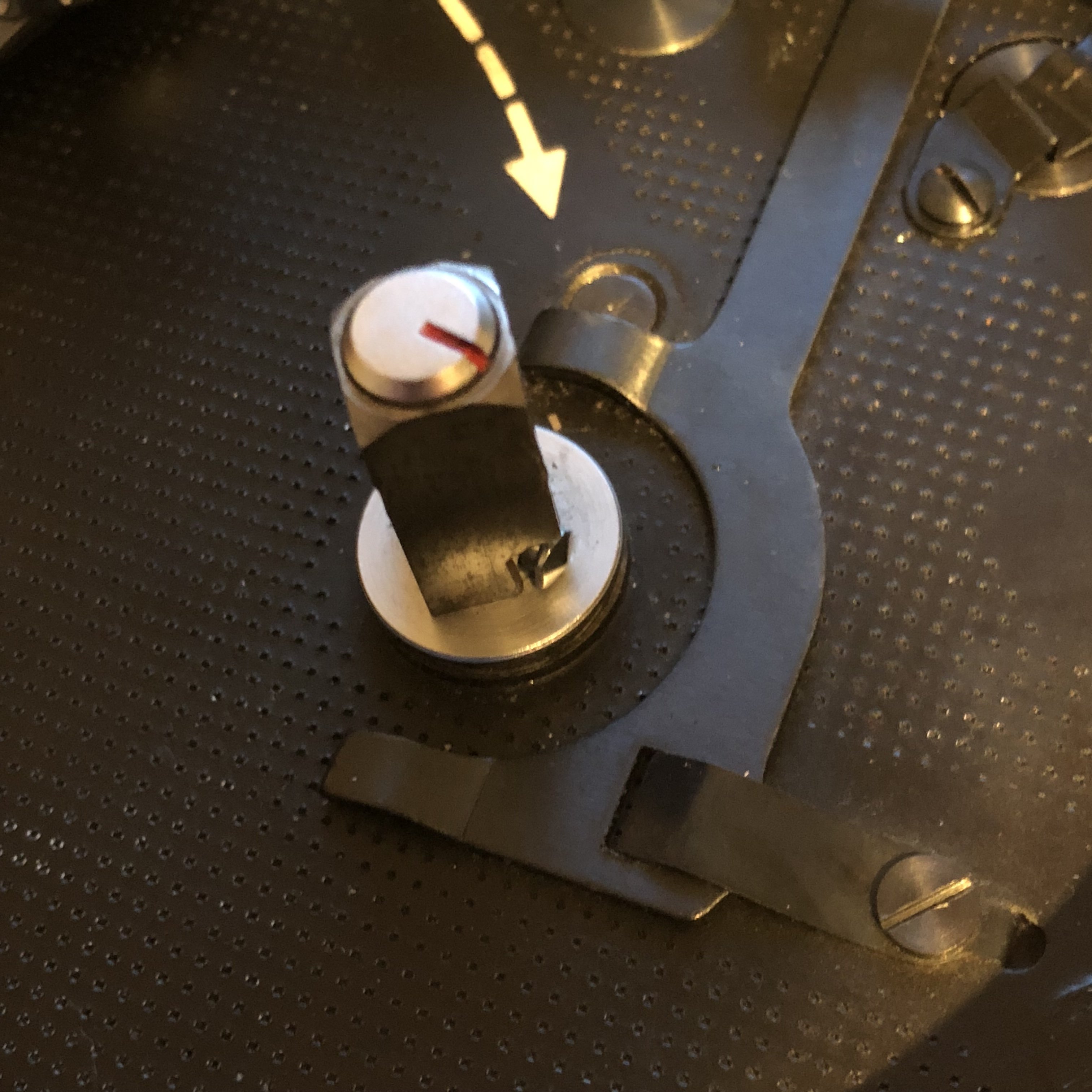

Hallo zusammen! Meine Bolex DS8 hat einen Vierkant-Auf-/Abwickeldorn. Das hindert mich daran, auch 7,5m-Spulen zu verwenden. Nun habe ich zusätzlich auch eine H8, vor der ich bereits erfolgreich die Objektive für meine DS8 verwendet habe. Diese hat einen runden Dorn, der beide Spulentypen zulässt. Ich möchte ich gerne den eckigen durch den runden ersetzen, weiß aber nicht, wie ich ihn lösen soll. Es muss irgendwie möglich sein, ihn abzubekommen, da man nicht den Boden dafür öffnen muss. Kann mir jemand aus dem Form weiterhelfen?

[saalbau]

Hmm wird wohl ums öffnen nicht herum kommen, und dann wirds auch nicht so einfach, weil das werk an der platte dann rückseitig ist.

versteh dein begehren, aber ist wohl nicht so zielführend,ä ... obwohl der dorn so aussieht, als wär der viereckige kant nur drübergezogen, seh ich keinen simplen lösungsansatz.

Bearbeitet 13. August 2018 von saalbau (Änderungen anzeigen)

[Sandro Proske]

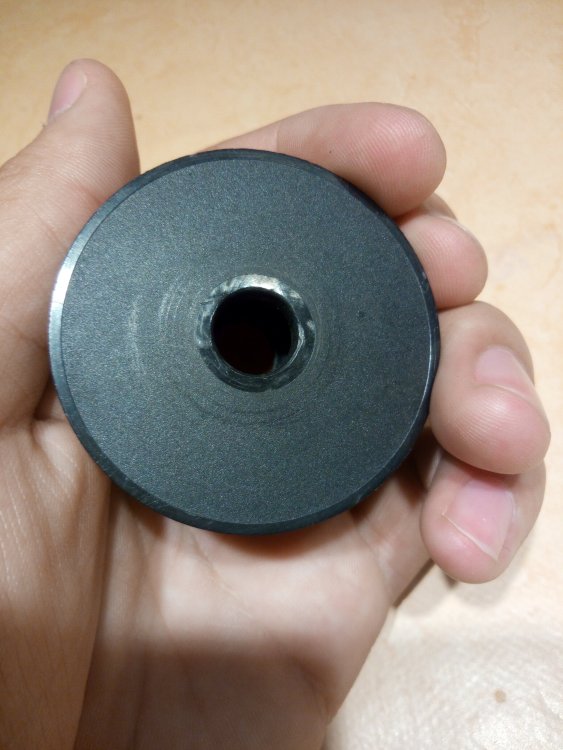

Du nimmst dir eine leere 7,5m Spule (von Fomapan o.ä.) und bohrst das Loch auf 10mm auf. Jetzt sollte die Spule auf den Vierkantdorn passen.





[Film-Mechaniker]

Es kommt auf den Umbauer an, wie der Vierkant befestigt ist. Ein Anbieter ist Jaakko Kurhi, Los Angeles, der klebt die Vierkante auf, so viel ich weiß. Grebenstein hat meines Wissens einen Preßsitz verwendet, da könnte man mit Erwärmen etwas loskriegen. Ich würde ein dünnes Stahlband unterzuschieben versuchen und dann ziehen und hebeln. Man kann auch mit einem Abzieher drangehen. Kupfer- oder Bronzebutzen zwischen Spulendorn und Abzieherdorn legen. Zwei zugeschliffene Schraubendreher von gegenüberliegenden Seiten mit Verstand eingesetzt sollten das Problem lösen.

[Patrick Müller]

vor einer Stunde schrieb Filmtechniker:

Es kommt auf den Umbauer an, wie der Vierkant befestigt ist. Ein Anbieter ist Jaakko Kurhi, Los Angeles, der klebt die Vierkante auf, so viel ich weiß. Grebenstein hat meines Wissens einen Preßsitz verwendet, da könnte man mit Erwärmen etwas loskriegen. Ich würde ein dünnes Stahlband unterzuschieben versuchen und dann ziehen und hebeln. Man kann auch mit einem Abzieher drangehen. Kupfer- oder Bronzebutzen zwischen Spulendorn und Abzieherdorn legen. Zwei zugeschliffene Schraubendreher von gegenüberliegenden Seiten mit Verstand eingesetzt sollten das Problem lösen.

Nein, leider sitzt alles bombenfest. Seltsam ist aber, dass man den Spulendorn aber doch irgendwie entfernen muss, um wie bei der K3 den Boden zu öffnen. Irgendwie muss das doch möglich sein.

[Friedemann Wachsmuth]

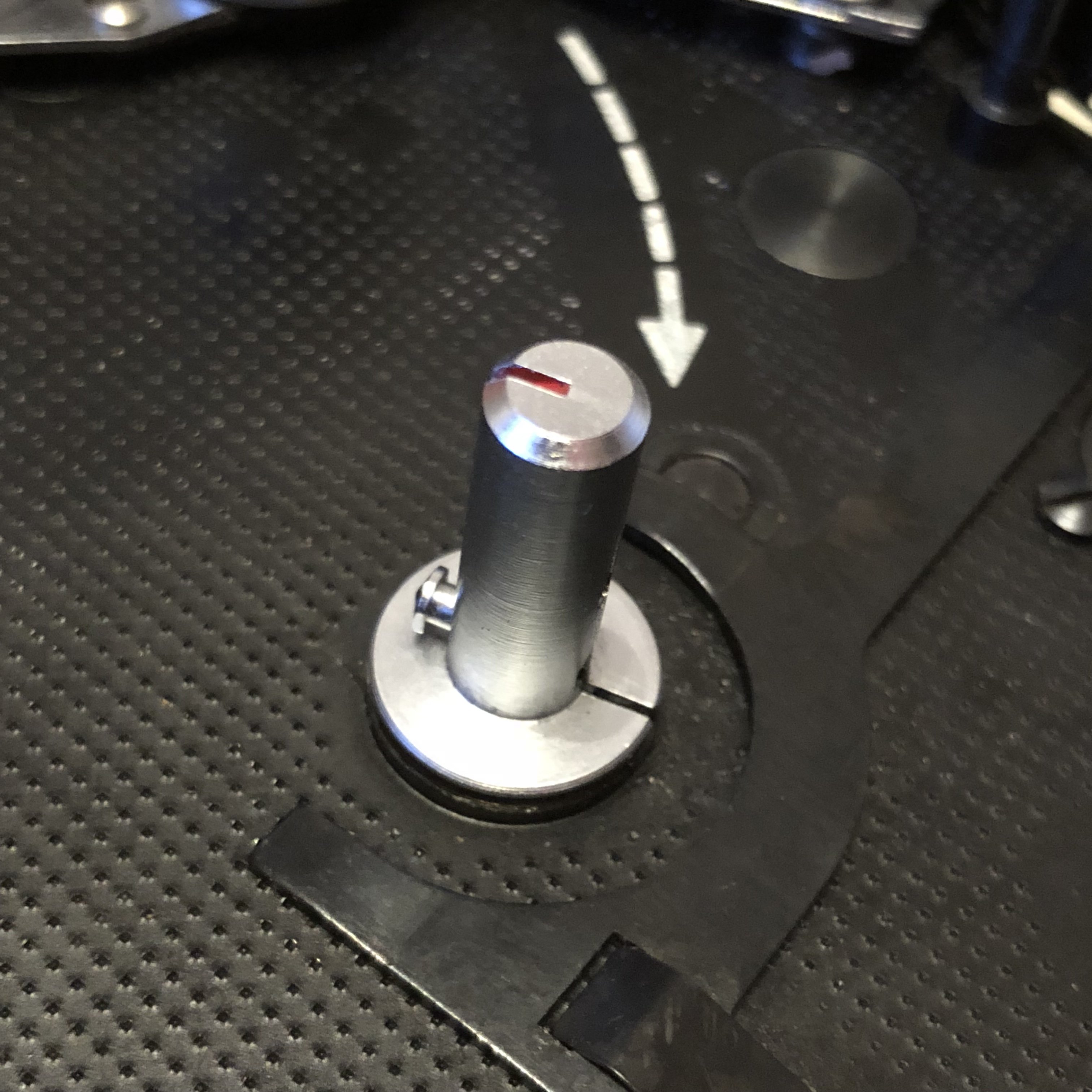

JK hat gesteckt. Ich kann sie einfach abziehen.

[Patrick Müller]

vor 10 Stunden schrieb F. Wachsmuth:

JK hat gesteckt. Ich kann sie einfach abziehen.

Diese Information ist sehr hilfreich. In der Tat sind die runden ja schon da, es ist nur ein Vierkant drauf. Ich versuche mal, unten gegenzuhalten und ihn oben abzuziehen.

[Patrick Müller]

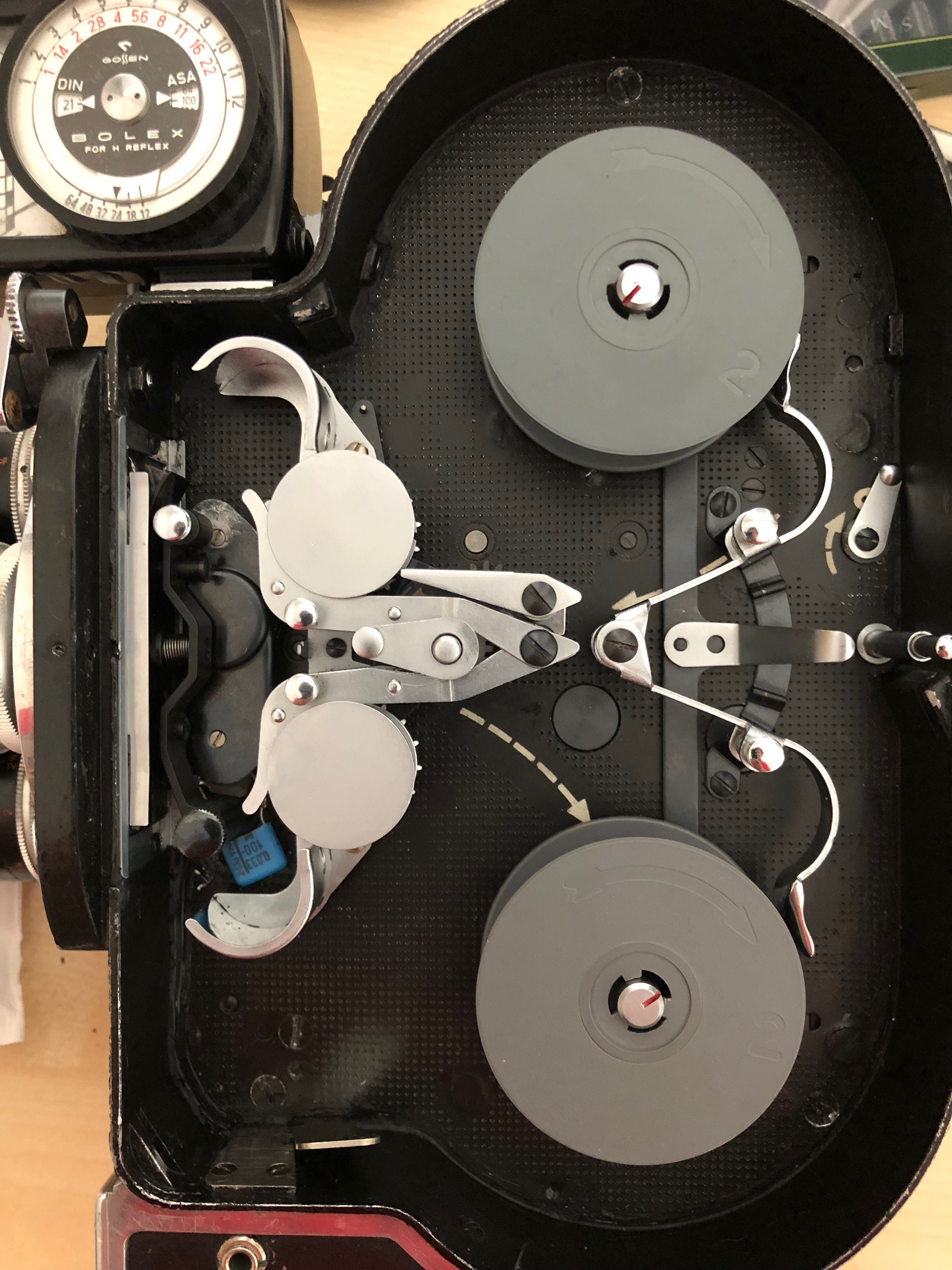

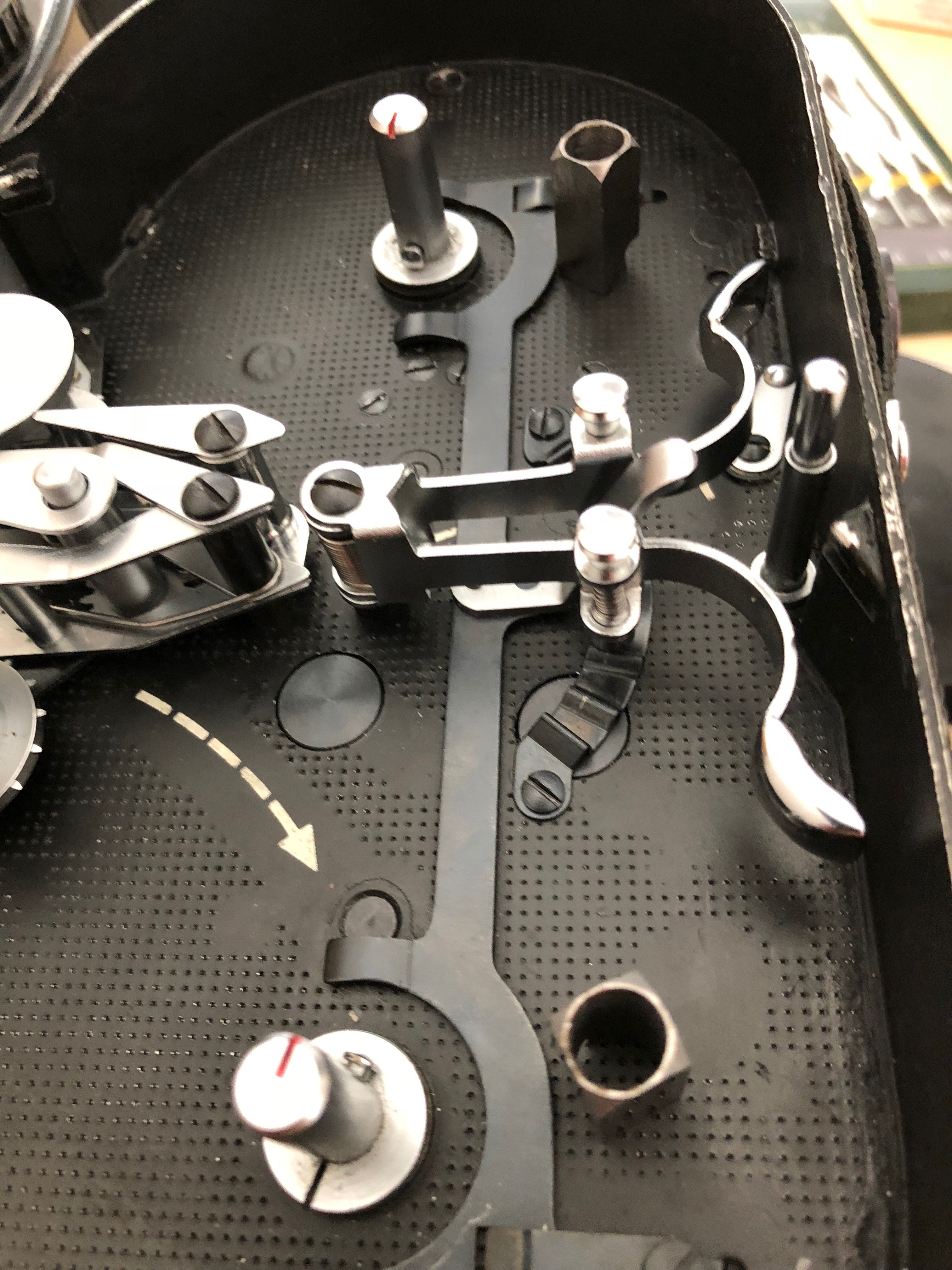

Ich melde die erfolgreiche Entfernung der Vierkanthülse! Man konnte sie mit einer Zange einfach abziehen. Da ich allerdings der erste seit Jahrzehnten war, der auf die Idee kam, saß sie entsprechend fest. Jetzt kann ich endlich auch meine zahlreichen 7,5m-Röllchen verwenden, ohne sie vorher umrollen zu müssen.

[Film-Mechaniker]

Gratuliere zu dem Erfolg! Die Aufsätze sind ja etwas Dummes, an ihrer Stelle hätten die Mechaniker gleich Blechspulen fertigen können.

[Patrick Müller]

vor einer Stunde schrieb Filmtechniker:

Gratuliere zu dem Erfolg! Die Aufsätze sind ja etwas Dummes, an ihrer Stelle hätten die Mechaniker gleich Blechspulen fertigen können.

Ich verstehe das auch nicht. Vor allem, da der runde Dorn wunderbar für alle Spulensorten passt. Ich kann es mir nur mit ästhetischen Gründen erklären.

[Film-Mechaniker]

Der Grund war, daß Doppel-Super-8-Film nach einiger Zeit auf 16-mm-Film-Spulen geliefert wurde. Die haben zwei Vierkantöffnungen. Ursprünglich waren 16-mm-Film-Tageslichtspulen mit einem Rundloch und einem Vierkant versehen. Das Thema Filmspulen füllt ein Buch.
