Keilriemen für Zeiss Ikon Kinox-N

[Carena48]

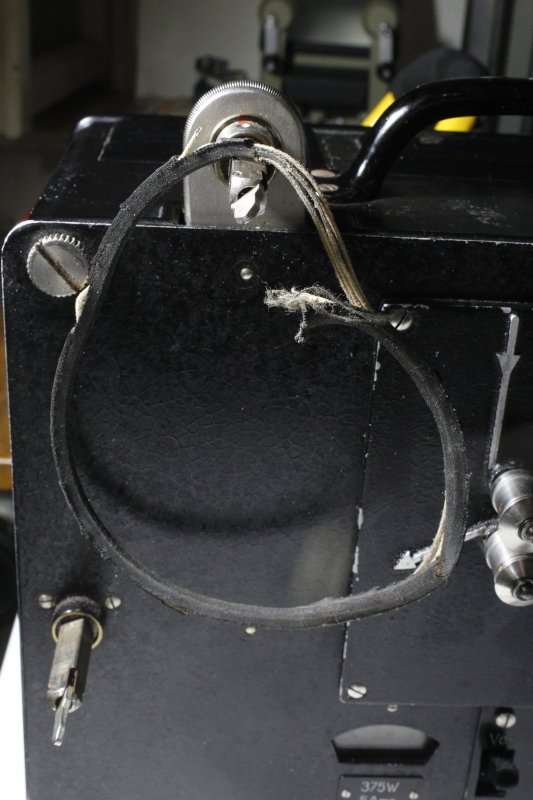

Heute hat leider der Motor-Keilriemen meines alten und ehrwürdigen Zeiss-Ikon-Kinox-N-Projektors den Geist aufgegeben. er ist trotz des Greisenalters nicht mal gerissen, er sieht nur stark zerfleddert aus.

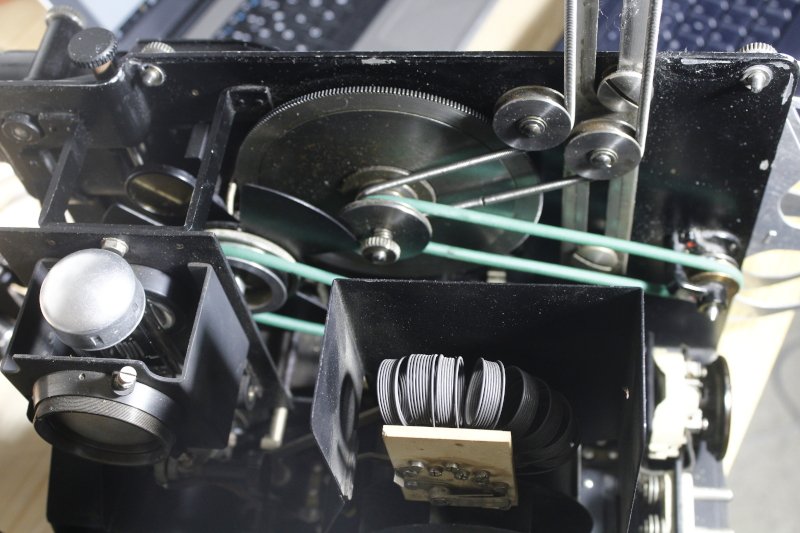

Alles andere im Projektor hat mir meine sehr tüchtige "Schmalfilm-Hauptdarstellerin" und Film-und Photofreundin prima gerichtet. Den zweiten Keilriemen konnte sie kleben und der hält auch noch.

Nun, heute wollte ich meinen allersten 16mm-Film mit einem schon gereiften Svema OZ50-Film, Ablaufdatum 1990, nochmals besser digitalisieren, sprich , mit dem Sony-Camcorder vom Papier abfilmen und da sprang der Keilriemen runter und wollte nicht mehr oben bleiben.

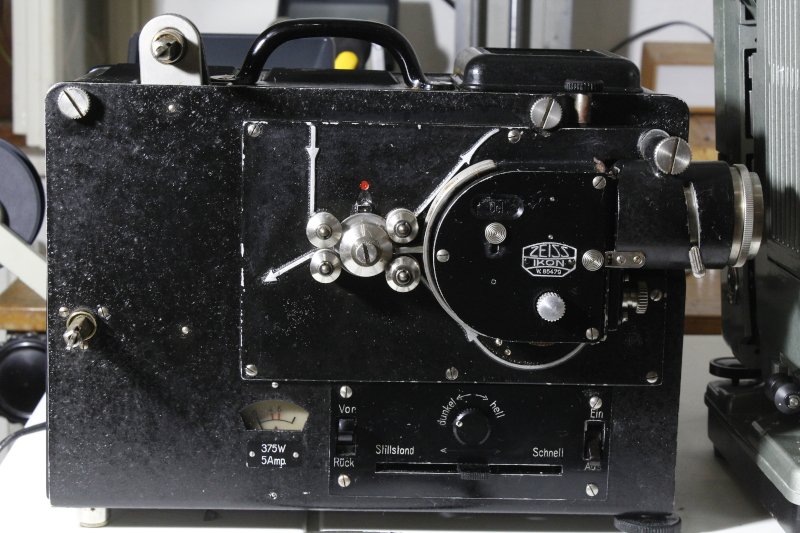

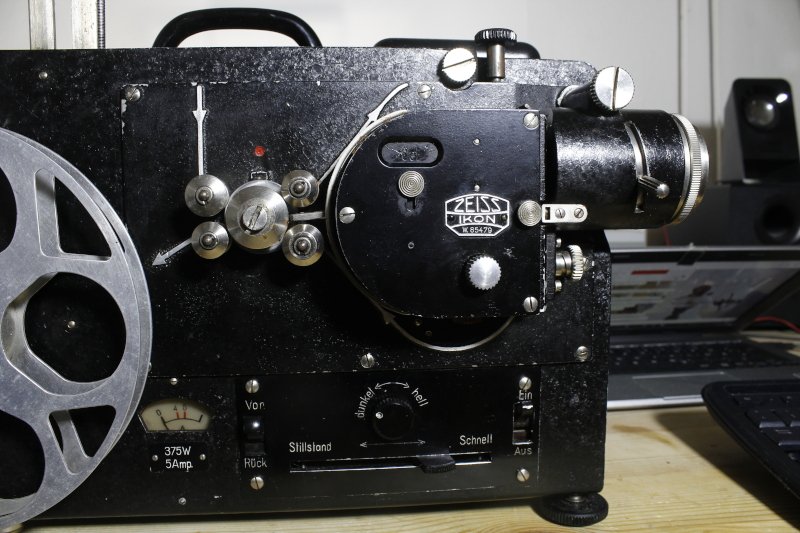

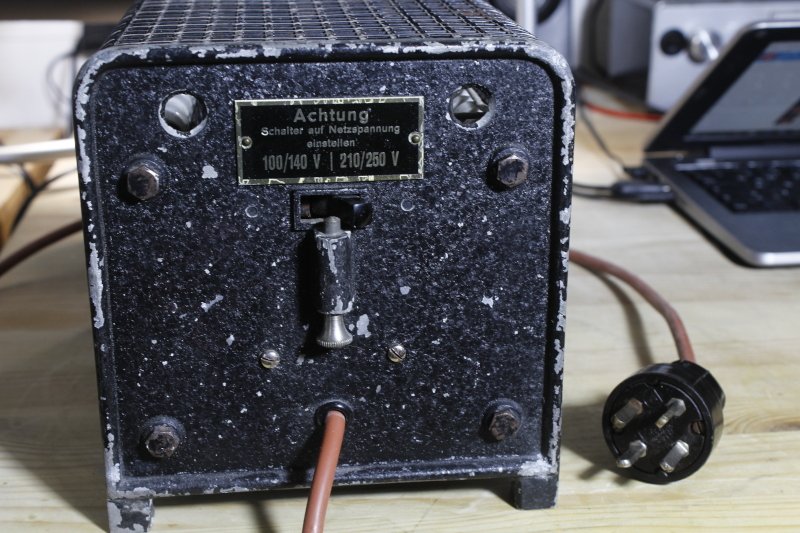

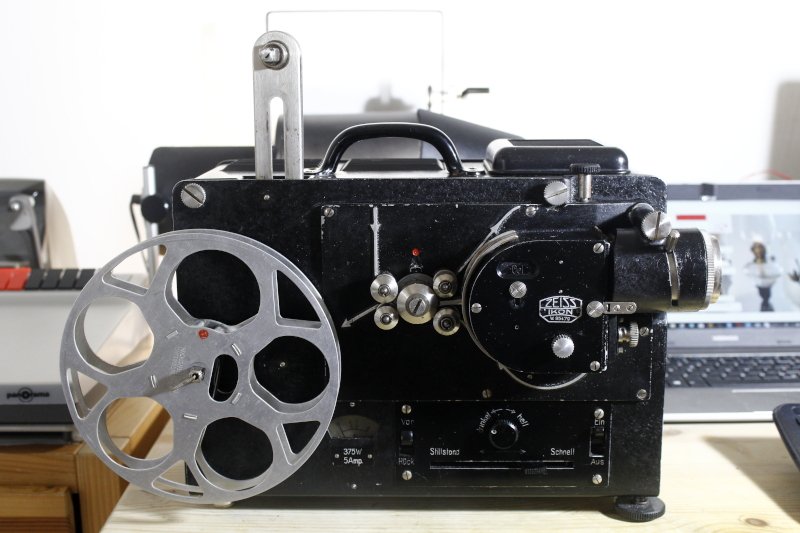

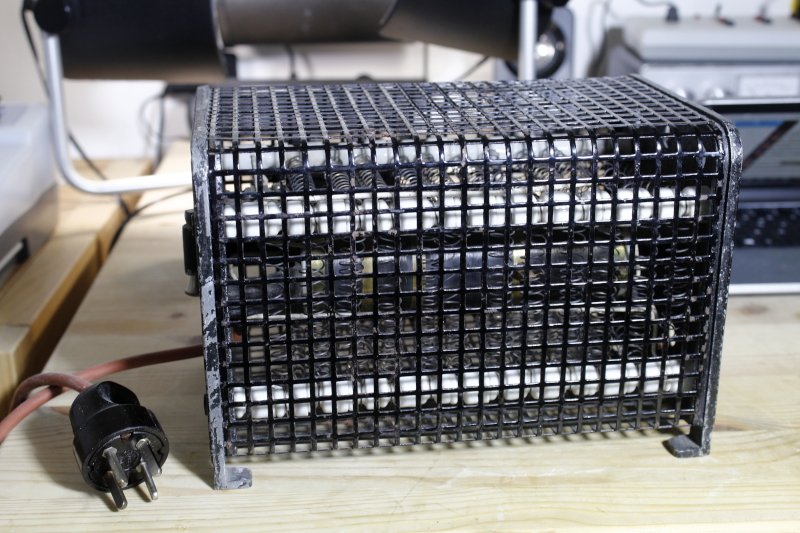

Jetzt ist mein 16mm-Lieblingsprojektor, mit dessen Vorwiderstand ich im Winter die Wohnung zusätzlich heizen kann, zum Invaliden geworden ?    Kann mir jemand einen guten Rat geben, wo ich einen Ersatzriemen bekommen könnte, der passt?

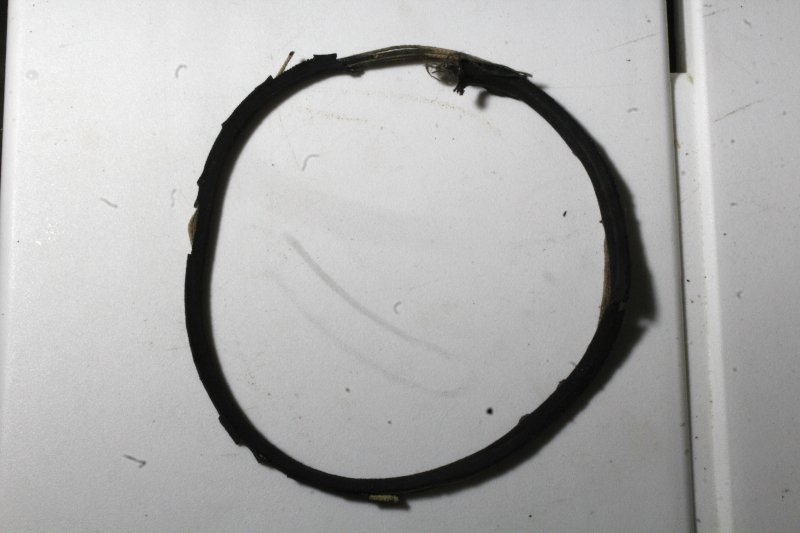

Die Dimensionen kann ich auf Grund des Zustandes nur schlecht rekonstruieren, ich komme auf 110mm Innen-und etwa 120mm Aussendurchmesser.

Hat jemand von Euch eine gute Idee?  Ich möchte den alten Herren schon sehr gerne wieder zum Laufen bringen. Er hat ja auch schon ein schönes neues Silikonkabel zum Vorwiderstand bekommen und eine Ersatzbirne habe ich auch.

Dieses etwas unterbelichtete "Meisterwerk" hat er grad noch geschafft, dann wollte er nimmer:



[Carena48]

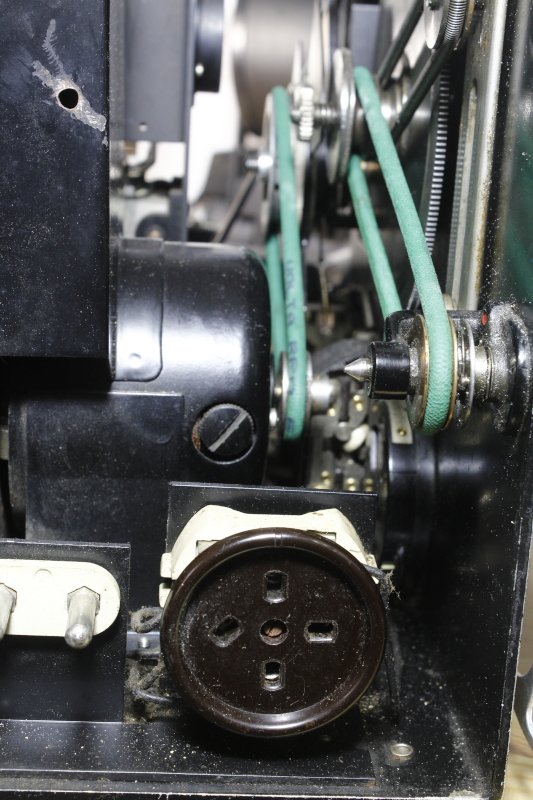

Habe die Photos vergessen:





[Lars M.]

Hallo, ist das ein richtiger Keilriemen? Dann würde ich einfach mal zum nächsten Landmaschinenschlosser fahren und den alten riemen da auf den Thresen legen und fragen ob die so etwas haben. Meistens habe die viele verschiedene Keilriemen im Sortiment.

Habe ich auch schonmal gemacht.



Gruß Lars

[Carena48]

Hallo Lars,



gute Idee! Es schaut schon so aus wie ein richtiger Keilriemen, aber etwas aus Gummi dürfte es auch sein, glaube ich.



Gruß



Gerhard

[Jensg]

Da gibts doch verschiedene Gummilieferanten, in Friedrichshafen am Bodensee die Fa. Gummi-Fischer, die versendet auch. Auf der webseite von Continental z.b gibts die verschiedensten Keilriemen. Du mußt nur die Länge wissen, sowie die Breite oben, unten und Höhe. https://www.contitech.de/de-DE/Solutions/Power-Transmission/Mechanical-engineering/Drive-Belts/Multiple-V-belts

Jens

[Jensg]

Oder da: https://www.conrad.de/de/Search.html?category=Automation%2B%26%2BPneumatikAutomatisierungAntriebstechnikMechanische%2BAntriebselementeKeilriemen

Jens

[Carena48]

vor 10 Stunden schrieb Jensg:

Du mußt nur die Länge wissen, sowie die Breite oben, unten und Höhe

Das ist eben das Problem. Der Riemen ist schon derart ramponiert, dass ich die Länge nicht mehr feststellen kann. Ich weiss auch nicht, was mit der Längenangabe gemeint ist. Wahrscheinlich die Länge, die auf den Riemenscheiben  innen aufliegt?Müsste ich also mit einer Schnur feststellen können. Breite oben, unten und Höhe ist noch möglich, nachzumessen.

[Friedemann Wachsmuth]

Ruf doch mal einen der Herateller an. Vielleicht reicht ihnen der alte als Muster, vermutlich halt ohne Gewähr.

[Carena48]

Werd's versuchen!



[Jensg]

Durchschneiden, messen, das ist die Länge. Und dann den nächsten nehmen, der dazu passt. Ob du nämlich genau die passenden Länge bekommst, so als Stangenware, das ist fraglich. Allerdings hat mir Gummifischer vor Jahren Flachriemen auf Maß gefertigt.

Jens

[Carena48]

Ich habe inzwischen mit einer Schnur die Länge innen auf der schmalen Lauffläche bestimmt mit 350mm, Breite innen 3mm, Breite aussen 5mm, Höhe 4.5mm.  Dann habe ich nach der Formel in dem Link nochmals gemessen:

https://www.keilriemenexpress.de/keilriemenberechnung

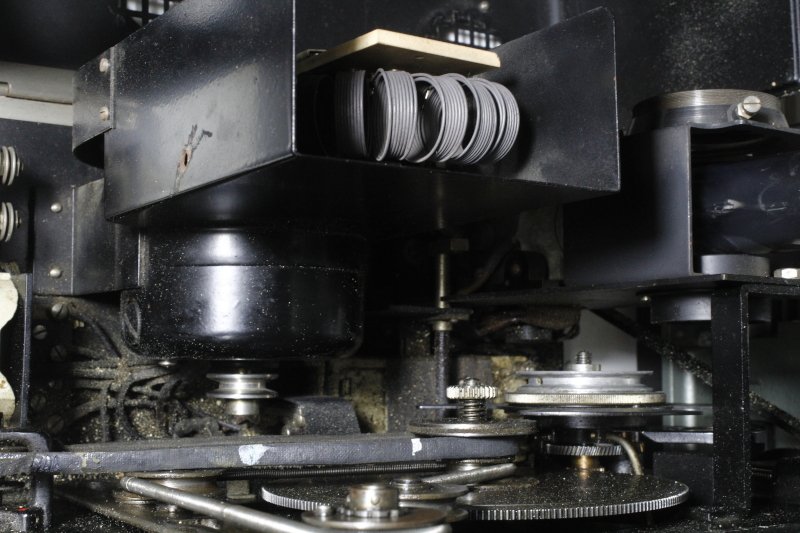

D1=49mm D2=25mm , E=120mm. Damit komme ich ziemlich gut an die erste Messung ran. Innendurchmesser wäre 110mm und Aussendurchmesser 120mm.

Den Keilriemen aufschneiden und messen bringt nichts, weil er zerfetzt ist (Photo oben).

Zum Großteil ist nur mehr das Innenleben in Form von Schnüren vorhanden.





Bearbeitet 27. November 2018 von Carena48 (Änderungen anzeigen)

[Jensg]

Das mit dem Zerissen hab ich gesehen. Da die Schnüre jedoch außen am Keilriemen sind, ergibt das die Keilriemenlänge auch ohne Gummi. Innen an den Laufflanken, das ist nur Gummi, teilweise noch mit Stoffumhüllung oder Einlage. Die Kraft jedoch wird mit den Schnüren übertragen. Und die befinden sich außen auf der Rückenflanke des Riemens, die ja nicht als Lauffläche genutzt wird, sondern nur die Spannrollen darauf laufen. 350mm Länge ist jedoch ein eher übliches Maß.

Gefunden, guckste da https://bando.de/shop/industrie-riemen/bancollan-keilriemen-pu/

Jens

[Carena48]

Hallo Jens,

vielen Dank, das hilft mir sehr weiter! Jetzt habe ich auch ein wenig über Keilriemen dazugelernt. Fast eine eigene Wissenschaft.

Gruß,

Gerhard

[Jensg]

So kleine Riemen gibts eigentlich im Modellbau und Feinmechanik. Haben wir ja hier. Bei Cornrad gibt nur die Riemenscheiben, die hatten früher auch mal die Riemen dafür. %mm breite Riemen bekam ich noch einfach, der Riemen der FP20/30 ist auch so ein Teil. die 3mm Riemchen der MEO5 Motoren waren schwer zu bekommen, die haben ich dann durch Zahnriemen ersetzt.

Mit einem 6mm Riemen, gezahnt, wird der Projektor wieder laufen.

Jens

[Carena48]

Vielen Dank!



[uwe602]

Nimm Meterware PU-Rundriemen, gibt es in der Bucht z.B. in Durchmesser 4 oder 5mm. Den kannst Du selbst zuschneiden und mit etwas Geschick selbst verschweißen (Feuerzeug, Kerze). Gibt es mit glatter und rauher Oberfläche (verschiedener Reibwert) Habe soetwas schon oft erfolgreich eingesetzt, wenn es kein Original gab.

Grüße Uwe

[Carena48]

Danke Uwe!

Auch eine gute Idee.

[Josef Grassmann]

Hallo,

Keilriemen nach Originalmaß an Lager.

mfG

Josef

[Carena48]

Vielen Dank für die Mitteilung!



[Carena48]

vor 1 Stunde schrieb Josef Grassmann:

Keilriemen nach Originalmaß an Lager.

Josef, Du hast PN!

Gruß

Gerhard

[Carena48]

Weiss jemand eine Möglichkeit,  wie man Josef Grassmann kontaktieren kann? Er hat mir in einer PN geschrieben, daß er nur schriftliche Bestellungen entgegennimmt und eine Telefonnummer angegeben, unter der es nicht möglich ist, den Teilnehmer zu erreichen. Handelt es sich um eine Firma und, wenn ja, ist der Name bekannt?

[TK-Chris]

Am 28.11.2018 um 14:04 schrieb uwe602:

Nimm Meterware PU-Rundriemen, gibt es in der Bucht z.B. in Durchmesser 4 oder 5mm. Den kannst Du selbst zuschneiden und mit etwas Geschick selbst verschweißen (Feuerzeug, Kerze). Gibt es mit glatter und rauher Oberfläche (verschiedener Reibwert) Habe soetwas schon oft erfolgreich eingesetzt, wenn es kein Original gab.

Grüße Uwe



[Carena48]

Danke, werd ich machen. Habe inzwischen Infos bekommen.

[Carena48]

Muss da mal was nach ein paar Monaten hinzufügen, denn der Projektor läuft nun schon lange wie neu aus dem Laden, eben mit solchen PU-Rundriemen, fix und fertig von einer Firma in der Nähe verschweisst,  Preis um die 6.-€ das Stück.

Neue Lampe aus Ungarn ist auch drin und das Neue Kabel zum Vorwiderstand ist natürlich ein Silikonkabel.



[Jensg]

Das ist doch schön. Gratuliere

Jens
