FP 20 ans Stromnetz anschliessen

[Zelluloid]

Eine Frage an die Spezialisten:



Weiß jemand, wie eine FP 20 ans Stromnetz angeschlossen wird ?

Die Kabel wurden durchgeschnitten um die Maschine von Stromnetz zu trennen und ich habe leider keine Ahnung wie das ganze wieder angeschlossen wird. idealerweise auf 220 Volt, 380 Volt wäre aber auch kein großes Problem.

Das Xenon Lampenhaus ist nicht dabei, muss also auch nicht angeschlossen werden.

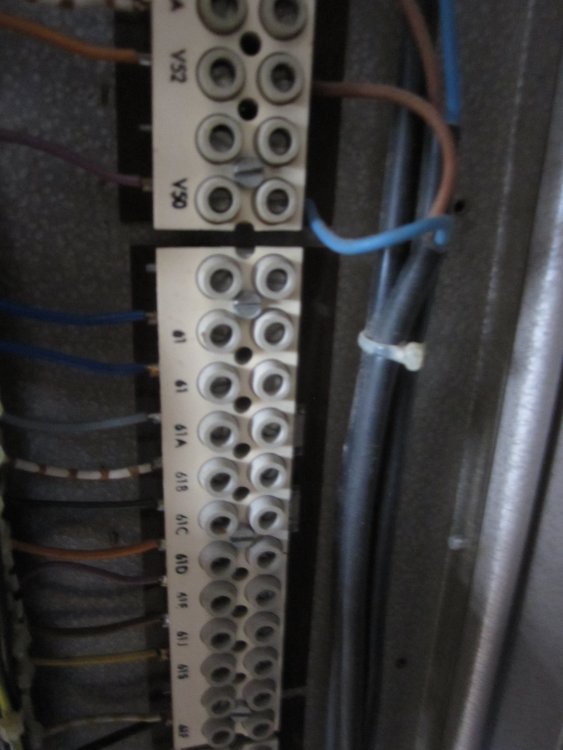

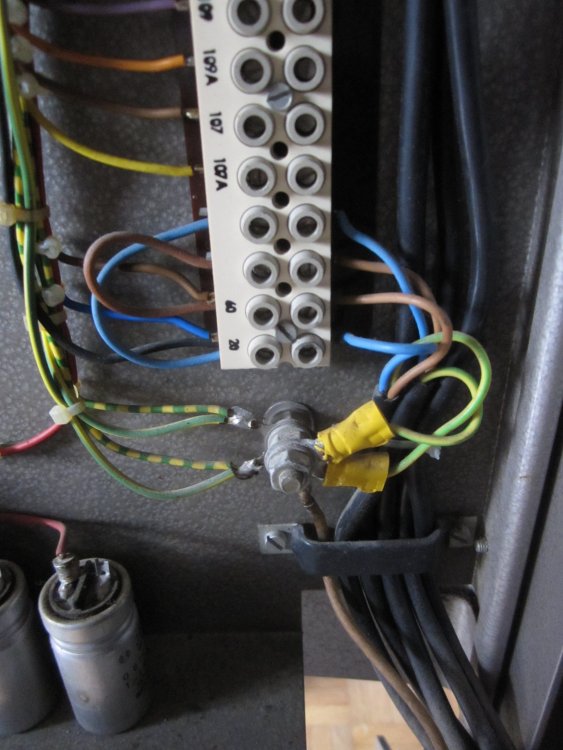

Nachfolgend ein paar Fotos

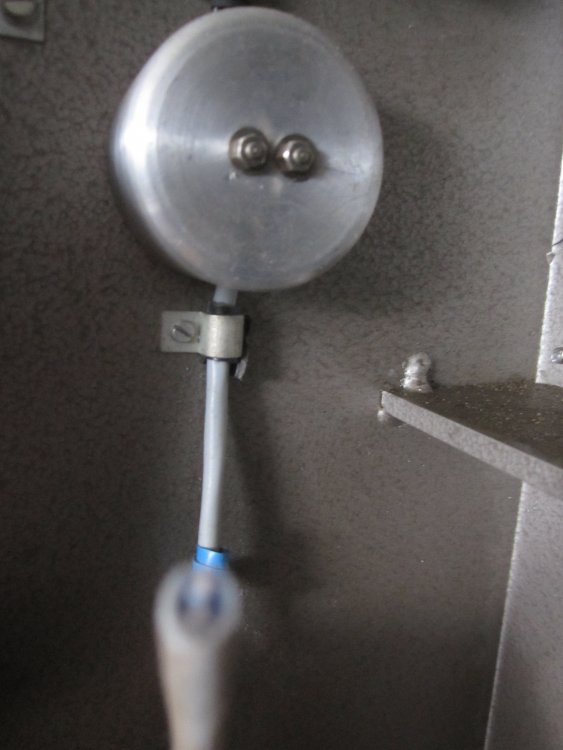

Das runde Teil an dem ein Kabel herunterhängt hat auf der anderen Seite zwei Schalter, wohl für ein und aus



l.G.

Sebastoian

[Vogel]

60-40-20 ist die Betriebsspannung.

[Nehalem501]

On 11/11/2013 at 12:53 PM, gonzus said:

Hallo!



Diese hätt ich noch;

FP30altManual.pdf



[Zelluloid]

vor 15 Stunden schrieb Vogel:

60-40-20 ist die Betriebsspannung.

Vielen lieben Dank.

Der Motor läuft jetzt.

Die Tonlampe allerdings noch nicht. Ist das eventuell ein extra Stromkreis ?

L.G.

Sebastian

[Zelluloid]

vor 14 Stunden schrieb Nehalem501:



Vielen lieben Dank für die PDF von der FP 30 Beschreibung

L.G.

Sebastian

[Zelluloid]

Puuh, geschafft. Der Motor läuft jetzt. lieben Dank !

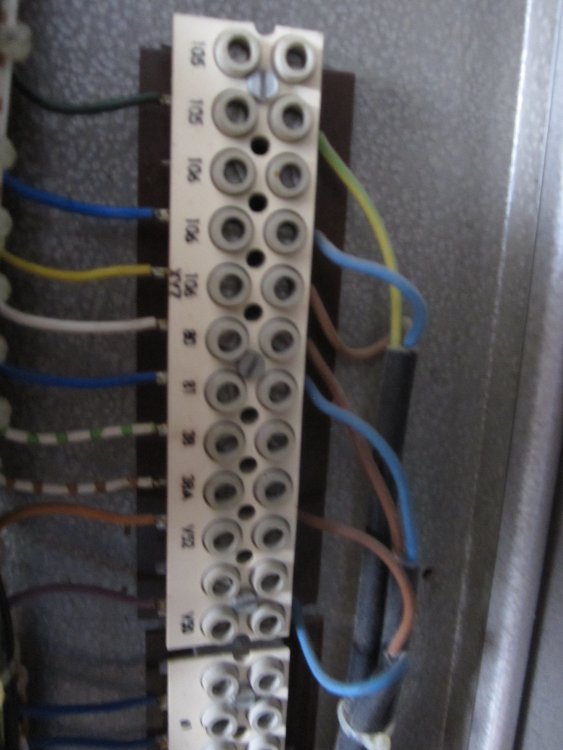

Mit der Belegung der Nummern der Klemmleiste:

105

106

106XYZ



und



80 und 81



und V50 und V 52



komme ich immer noch nicht klar. Kann jemand helfen ?



L.G.

Sebastian

[Zelluloid]

105 , 106 und 106 XYZ habe ich an die 240 Volt Leitung angeschlossen,. Passiert ist nix außer dass die Haussicherung raus geflogen ist..

[GLORIA PFALZ]

Gibst das Ding ab ?

[Zelluloid]

Nein, leider nicht.

Wir haben die FP 20 über eine rostige, wacklige Feuertreppe aus einem alten Vorführraum geholt.

Die gehört jetzt zur Familie

L.G.

Sebastian

[Florian]

Hoi,

80/81 sind die Anschlüsse der Tonlampenspannungsquelle,

105, 106, 106X ist die Überblendung (Kreuzschaltung mit zweiter Maschine), Betriebsspannung 6 Volt (alte Philips-FP 20), später 12 Volt Gleichspannung!

50/52 sollte m.E. der Bildklappenmagnet sein, gleiche Betriebsspannung wie Überblendung.

[TK-Chris]

vor 23 Stunden schrieb Zelluloid:

Nein, leider nicht.

Wir haben die FP 20 über eine rostige, wacklige Feuertreppe aus einem alten Vorführraum geholt.

Die gehört jetzt zur Familie

L.G.

Sebastian

wäre aber besser als das Ding weiter zu Quälen.

Hättest Du in die gepostete Anleitung geschaut, dann wäre dir bei der Beschaltung aufgefallen, dass da keine 230V hingehören. Ich hoffe mal nicht, dass da die Interna in der Maschine nicht auch noch abgeraucht ist, aber wenn die Haussicherung(!!!) fliegt, vermute ich es fast, dann hast Du jetzt eine FP mit Motor die läuft, aber nie mehr einen Ton herausbringen wird, wenns schlecht läuft.



Ich bin gerade dabei ein PDF mit 3 Verschiedenen FP Schaltplänen zu erstellen, von der 20 bis zur 30er, in verschiedenen Ausbauversionen. Vielleicht hilft das generell so eine Misshandlung der Maschine(n) zu verhindern.

[Zelluloid]

Hi Chris,

Danke für die Info.

Im Schaltpläne lesen bin ich leider nicht so gut. Beim Anschließen hat aber nichts geraucht oder so. Nur die Haussicherung ist raus geflogen.

In dem Vorführraum aus dem sie stammt war alles so geschaltet, dass sie ohne weitere Trafos lief.

Dummerweise wurden vor unserer Abholung die außen liegenden Kabel durchgeschnitten so dass niemand die Verkabelung zuordnen kann.

Wäre schade, wenn sie jetzt kaputt wäre. Die FP 20 gefällt mir ziemlich gut



L.G.
