Neue Einsteckeinheit in altem Teller???

[Martin]

Liebe Leute,



ich habe zwei elektronische Einsteckeinheiten ergattert, und würde diese gerne nach Reinigung, Neujustage und Test gerne in unseren alten elektromechanischen ST 200 Tellern einsetzen.



Beide Einsteckeinheiten haben die schwarze Kiste montiert. Dennoch heißt es von einigen Leuten, daß man die trotzdem nicht einfach so in die alten Teller stecken darf. Was stimmt denn nun?

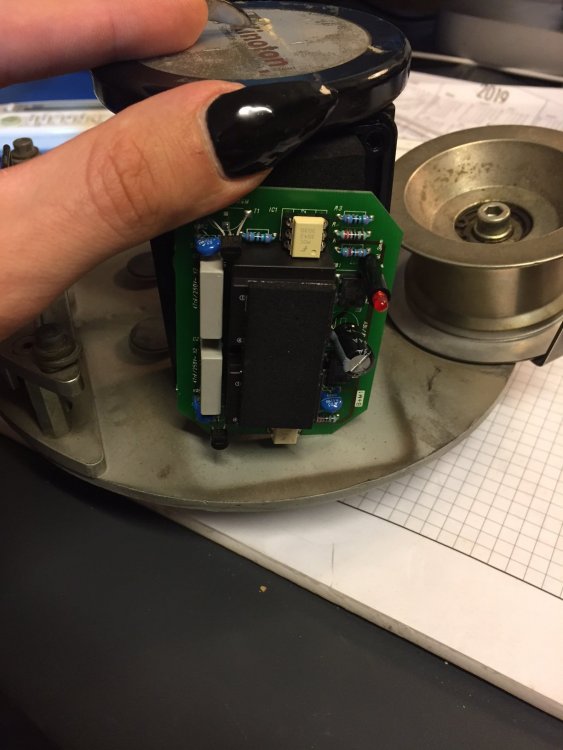

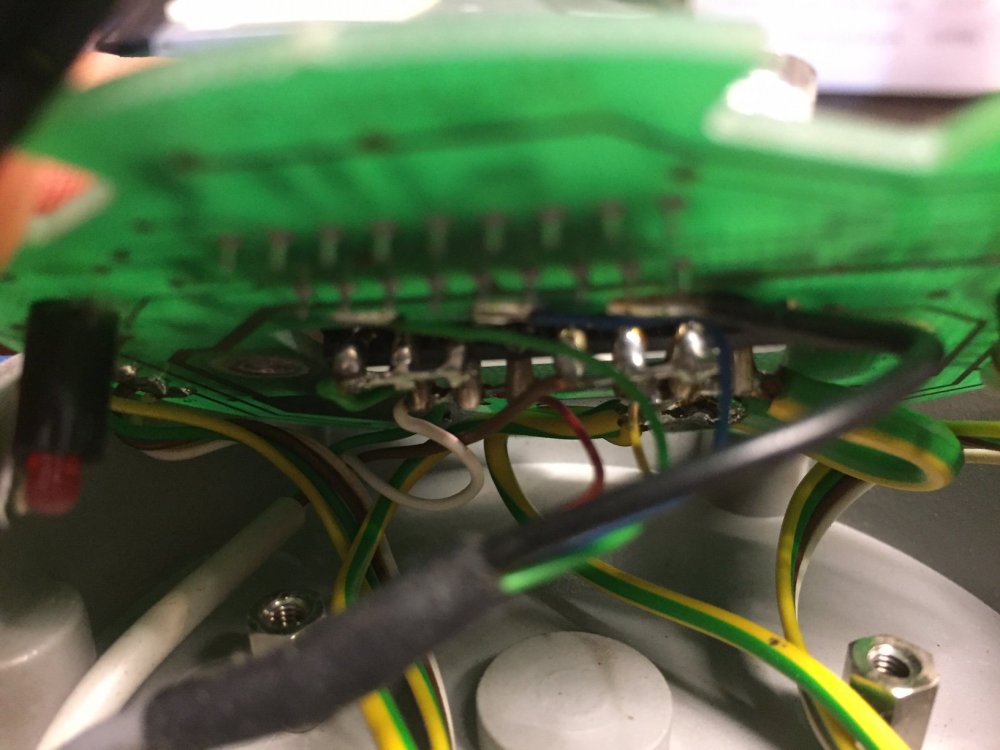

Anbei die Bilder vom Kästcheninhalt und der Elektronik unter der Buchse:















Danke für Eure Hilfe!

[Florian]

Das schwarze Kästchen dient nur der Spannungsversorgung für die Elektronik der Spinne (E-Spinnen arbeiten ja mit Niederspannung, beim ST200 liegt aber m.W. Netzspannung an), Du mußt in der Steuerung zwei Widerstände parallel zu den Wicklungen der "Schneller/Langsamer"-Relais einlöten, damit die mit den niedrigeren Steuersignalen arbeiten können. Werte und genaue Lage können sicher andere beisteuern, die noch aktiver sind als ich...

[TK-Chris]

Martin, das Thema wurde hier schon so oft besprochen. Such mal ein bisschen, da stehen auch die korrekten Widerstandswerte für die Relais drin, Rolli hat das damals geschrieben.



Im Übrigen taugt der Umbau nicht viel, die Teller neigen zum Aufschwingen, trotz korrekter Widerstände und diese Einsteckeinheiten verursachen leider auch gern mal Schrammen wenn die Einführungsschlaufe nicht zu 100% stimmt.

Ich hab die seinerzeit (irgendwann 2012) wieder gegen die alten Fühlerärmchen getauscht und verschenkt.



Bei den neuen E-Tellern funktioniert das ganze, aber da ist auch die Steuerung auf die Elektronik in den Einsteckeinheiten abgestimmt.



Ach ja, BITTE NICHT NEUJUSTIEREN!!!! Das kriegt man nie wieder hin. Nur Reinigen!

[Martin]

Hab heute Morgen tatsächlich die Umbauanleitung hier im Forum gefunden. Konnte mich nicht erinnern, daß die jemals gepostet wurde.



Daher möchte ich mich für meinen unnötigen Beitrag entschuldigen!



Was genau nicht neujustieren?

Bearbeitet 1. Oktober 2019 von Martin (Änderungen anzeigen)

[TK-Chris]

Dein Beitrag war nicht unnötig, aber es wäre super, wenn du den Link auf den Ursprungsbeitrag hier schreiben könntest, dann findet man den alten auch wieder schneller :)





Alles nicht neu Justieren. Also so belassen wie es ist, die Justage der Lichtschranken muss mit Oszi und Teststreifen eingestellt werden, damit das alles korrekt funktioniert, frag bitte nicht wie, denn so genau hat man mir es damals im Allgäu nicht erklär (en wollen) t

[Martin]

Hier der Link zur Umbauanleitung:



IR-Einsteckeinheit.pdf

[Nordlicht89]

Moin Zusammen,

ich reihe mich hier noch mal ein.

Mein Plan ist es eine IR Einsteckeinheit (Version 1) so umzubauen, dass sie zumindest von der Funktion her der Version 2 gleicht.

Entweder würde ich gerne den Inhalt der "Blackbox" aus der Version 2 nachbauen, oder aber eine eigene kleine ähnliche Schaltung aufbauen.

Eine Variante mit einem Arduino könnten ich mir auch vorstellen.

Damit könnte man dann die Regelung auch besser "justieren".



Die Anleitung habe ich mir bereits heruntergeladen.

Danke an dieser Stelle an Martin.



Hat sonst noch Jemand Infos bzw Unterlagen oder Fotos von dieser Version aus der die Verschaltung der elektronischen Komponenten hervorgeht?

Das alles hat aber auch noch Zeit, da mir im Moment der Platz fehlt um den St-200 aufzubauen.



Viele Grüße

Tim
