Für die Erstellung / Bearbeitung von Material ist es nervig immer gleich ein DCP zu erstellen, hierfür gibt es diverse Eingänge am Projektor wie auch am IMS, hier im speziellem der IMS3000.

Gibt es eine Möglichkeit die Auflösung, die fps, den Farbraum, den HDMI Standart... über das GUI zu ändern oder bedarf es hier zwingend der Konsole oder gar der API Referenz von Dolby?

Gefunden hab ich lediglich eine Variable länge der Wiedergabe des Eingangs für den Cinelistener und dass das ganze letztlich nur eine XML Datei ist.



Gesucht wird auch eine Bedienungsanleitung in der derartiges zu entnehmen ist, leider werden die ja auch immer Dünner während der mögliche Funktionsumfang größer wird.



Vielen Dank für Eure Antworten

Bearbeitet 15. Januar 2020 von Chris333
Rechtschreibfehler (Änderungen anzeigen)

[carstenk]

Ich habe noch nie einen IMS3000 unter den Fingern gehabt. Beim Doremi IMB, IMS1000 und 2000 gab es dafür Einstellungen. Beim vollständig von Dolby verantworteten IMS3000 sehe ich nur eine Andeutung dafür im Installationsmanual.

Laut aktueller Broschüre kann er jedenfalls HDMI 2.0 und das dazu nötige Rec.2020->P3. Da muss also schon Einiges konfigurierbar sein.



- Carsten

Bearbeitet 16. Januar 2020 von carstenk (Änderungen anzeigen)

[Jensg]

Und der Rest geht doch im Kanal des DLP-Projektors einzustellen. Ich verstehe das sowieso nur so, das der HDMI-Eingang das Signal einfach weitergibt. Nette Funktion beim IMS 2000 (3000 hatte ich noch nicht), ist das automatische Umschalten auf DCI-Inhalte, sobald die abgespielt werden. Erlaubt ein Standbild auf dem HDMI zu zeigen, und beim Abspielen des Hauptfilms schaltet der dann ohne Cue einfach um.

Jens

[carstenk]

Bei diesen IMS HDMI Eingängen hast Du  über den Projektor keinen Zugriff auf die Signaleinstellungen, das muss alles über die Serveroberfläche erfolgen.



- Carsten

[Chris333]

Auch wenn es etwas verwöhnt klingen mag, gibts von dem Dolby Zeug irgendwo eine ordentliche Dokumentation, nicht nur dieses Installationsmanual in dem nicht viel drinnen steht?

[carstenk]

Das Installationsmanual rev3 ist von 2017. Ich kenne bisher nichts Neueres. Das war leider immer schon so, dass Dolby Produkte sich einem eher erschließen, wenn man davor sitzt. Teil des Problems ist, dass Bedienung und Einrichtung üblicherweise zwischen Kino und Integrator aufgeteilt sind.



- Carsten

Bearbeitet 16. Januar 2020 von carstenk (Änderungen anzeigen)

[Jensg]

Carsten, ich müßte aber ohne Probleme ein Bildformat anlegen können, bei dem ich auf andere Farbräume und Kalibrierdaten zugreifen kann und die dafür hinterlegen. Das geht beim IMS 2000 auch ohne Probleme. Der IMS muß ja über die gemessenen Farbraumwerte usw. laufen.

Jens

[carstenk]

Du wirst über die Kalibrierwerte aber keine Farbraumanpassung für z.B. einen HDMI Eingang hinkriegen, Du kannst die P3 Kalibrierung an dieser Stelle nicht auf ein rec.709 oder rec.2020 verbiegen, oder RGB vs. YCbCr full/limited range am Eingang, da fehlen die Zugriffsmöglichkeiten und Tools an dieser Stelle.



Hängt aber natürlich auch davon ab, wieviel der IMS am HDMI Eingang automatisch richtig detektiert.



- Carsten

[Chris333]

Am 16.1.2020 um 12:37 schrieb carstenk:

Das Installationsmanual rev3 ist von 2017. Ich kenne bisher nichts Neueres. Das war leider immer schon so, dass Dolby Produkte sich einem eher erschließen, wenn man davor sitzt. Teil des Problems ist, dass Bedienung und Einrichtung üblicherweise zwischen Kino und Integrator aufgeteilt sind.



- Carsten

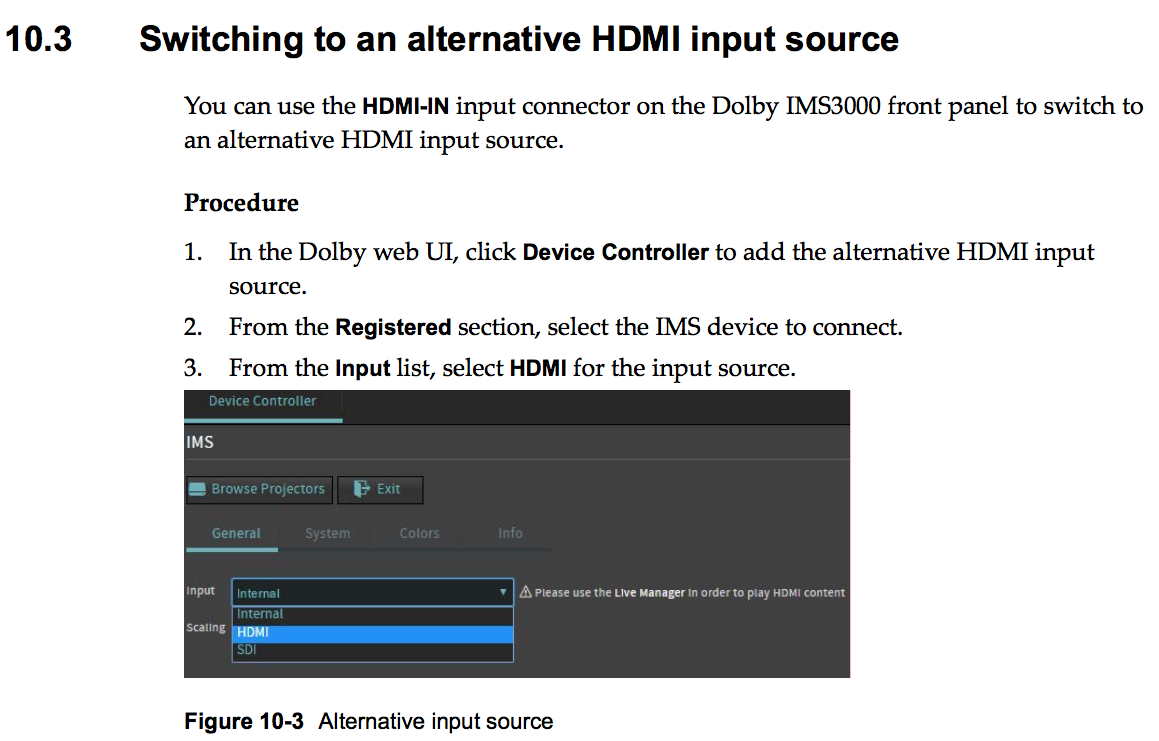

Danke, das hatte ich ebenso gefunden, das Feld "Scaling" ist leider garnicht erst vorhanden.

Hat jemand bereits Erfahrungen mit dem Debian Terminal, da lässt sich sicher mehr einstellen, zugegeben, sicher auch mehr kaputt machen.

[Chris333]

Also beim IMS3000 sieht der Müpunkt mit der Softwareversion 3.3.26-0 wie folgt aus:



leider keine wirklich brauchbaren einstellungen neben der Laufzeit.

[carstenk]

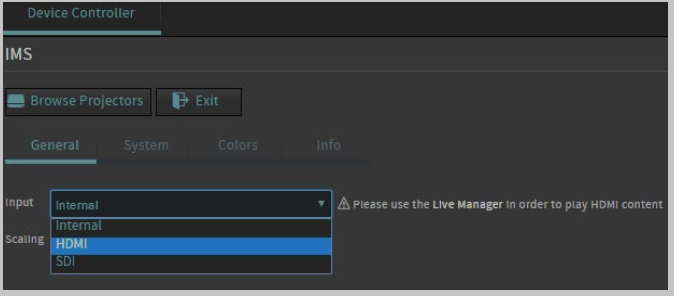

Du musst glaube ich in den Device Controller - dein Screenshot beschreibt nur eine Live-Event-SPL, mehr als den gewünschten Eingang und Laufzeit auswählen macht dort nicht viel Sinn.



- Carsten

[Chris333]

vor einer Stunde schrieb carstenk:

Du musst glaube ich in den Device Controller - dein Screenshot beschreibt nur eine Live-Event-SPL, mehr als den gewünschten Eingang und Laufzeit auswählen macht dort nicht viel Sinn.



- Carsten

Danke, nur finde ich leider in der gesamten GUI und in der Anleitung keinen derartigen Punkt, entweder wurde der Punkt umbenannt oder man braucht sogar root Rechte um diese lapidare Einstellung vorzunehmen.

[carstenk]

Du musst den HDMI Eingang im Device Manager vermutlich erst hinzufügen, bevor Du Einstellungen ändern kannst. Wie gesagt, nur geraten meinerseits, davor gesessen habe ich noch nie.



Bearbeitet 22. Januar 2020 von carstenk (Änderungen anzeigen)

[daveangel]

Hi, ich hänge mich mal rein, da hier "IMS3000" und "Farbraumanpassung" aufgetaucht sind 🙂 Wenn ich einen Windows-Laptop über HDMI direkt in den IMS3000 steckt, ist alles fein, was die Farben angeht. Nehme ich dagegen mein MacBook Pro, ist das Bild komplett grünstichig. Habe schon sämtliche Farbprofile in den Monitoreinstellungen durch, aber das wird nur in minimalen Nuancen besser.



Jemand ’ne Idee, ob ich am MacBook Pro noch was anderes ändern muss/kann – oder muss da was am Server verändert werden? Wenn ja: Kennt jemand Details, welches Profil oder welche Einstellung mit der Bildausgabe aus dem Macbook dann richtig funktionieren?

[carstenk]

Kannst Du mal ein Photo von so einem grünstichigen Desktop posten? Ist das ein Intel oder ein neues M1 MacBook Pro? Ist das ein Thunderbolt->HDMI Adapter?

Bearbeitet 22. Juni 2021 von carstenk (Änderungen anzeigen)

[daveangel]

Ja, kann ich gerne morgen hochladen, wenn ich wieder im Kino bin! Der Laptop selbst behält die richtigen Farben, das Bild auf der Leinwand ist dann aber doll grünstichig.

Ist ein Intel MacBook Pro, 2015, OS X 11.3.1 (Update auf 11.4 wird gleich angeschubst), angeschlossen direkt per HDMI-Kabel (zwei verschiedene Kabel getestet) ohne Adapter.



(Wir haben in einem Saal noch einen älteren Scaler drin, über den ist das Bild farblich einwandfrei.)



Morgen teste ich auch noch ein anderes (neueres) MacBook Pro mit Thunderbolt/USB-C-Adapter -> HDMI.





[carstenk]

Ach ist eins von denen mit direktem HDMI Ausgang rechts. Eigenartig. Grün bei Kinoprojektoren ist ja meistens ein Indiz für eine fehlerhafte Farbanpassung auf/von xyz. Aber manchmal sieht sowas auch sehr stark grün aus, wenn es eine falsche RGB/YCbCr Interpretation ist. Habe leider keine Erfahrung mit dem IMS3000 HDMI Eingang.

Bearbeitet 22. Juni 2021 von carstenk (Änderungen anzeigen)

[daveangel]

Melde mich morgen mit Updates 🙂

[Chris333]

vor 4 Stunden schrieb daveangel:

Hi, ich hänge mich mal rein, da hier "IMS3000" und "Farbraumanpassung" aufgetaucht sind 🙂 Wenn ich einen Windows-Laptop über HDMI direkt in den IMS3000 steckt, ist alles fein, was die Farben angeht. Nehme ich dagegen mein MacBook Pro, ist das Bild komplett grünstichig. Habe schon sämtliche Farbprofile in den Monitoreinstellungen durch, aber das wird nur in minimalen Nuancen besser.



Jemand ’ne Idee, ob ich am MacBook Pro noch was anderes ändern muss/kann – oder muss da was am Server verändert werden? Wenn ja: Kennt jemand Details, welches Profil oder welche Einstellung mit der Bildausgabe aus dem Macbook dann richtig funktionieren?

Wir hatten das selbe Problem mit mehreren Projektoren, schließlich haben wir einfach eigene Farbprofile erstellt.

Das liegt an einem fehlerhaften Profil in Mac OS welches ab und an mal auftaucht, wir haben mittlerweile entsprechende scaler und Verteiler bzw. auch Videomischer welche auch dem macbook ein Farbprofil ausspielen welches kalibriert ist, wir hatten außerdem probleme mit der Auflösung die auf dem Weg auch behoben wurden, also bei einem Gerät war das Bild gestaucht, beim anderen nur gecroppt, das war sogar von osx zu macos unterschiedlich.

Ansonsten:

(Einstellungen>>Monitor>>IMS3000>>Farben>>Profil öffnen) dort lassen sich wesentlich mehr Parameter einstellen, die Bezeichnung ist etwas irreführend aber dort findest du Chroma Adaption und auch die ursrünglichen Monitoreinstellungen etc.

[daveangel]

Also, mein MacBook Pro von 2015 bleibt weiterhin das Mysterium, während ein MacBook Pro von 2008 (via MiniDisplayport -> HDMI) und eines von 2018 (HDMI über Thunderbolt-Adapter) das Signal farbrichtig übertragen (und zwei Windows-Laptops ebenfalls richtig). Fotos von falsch und richtig hab ich mal gemacht sowie Screenshots von den Farbprofilen IMS3000 (das das "farbfalsche" Macbook automatisch auswählt) und zum Vergleich das HD-709-A, dass das neuere MacBook genommen hat.



Die Profile selbst kann ich nicht direkt verändern und so nicht einzelne Werte anpassen; wüsste also gar nicht, wo das geht (ICC-Profil im Texteditor öffnen zeigt nur Hex-Code (?), den ich nicht verstehe). Die Kalibrierung konnte ich nur für den internen Monitor vornehmen und die ist zugegeben auch sehr rudimentär.



Verwende ich auf dem "farbfalschen" MacBook das IMS3000-Profil für den internen Monitor, ist übrigens alles fein. Ich denke also, nur Farbprofil allein liegt es nicht, da grätscht im IMS wohl noch was rein – warum auch immer nur an diesem einen Gerät. Ausprobiert habe ich zwei verschiedene HDMI-Kabel sowie ein MiniDisplayport auf HDMI-Kabel (alle drei mit den falschen Farben). Schließe ich den Laptop an meinen Panasonic-Fernseher an, ist alles ok.



Da ich aber eigentlich nur noch auf neue M1+/M2-MacBooks (YouNameIt) warte und ja bis dahin funktionierende Rechner habe, werde ich das Thema wohl nicht weiter groß verfolgen und unseren Integrator in Ruhe lassen... 🙂





Bearbeitet 23. Juni 2021 von daveangel (Änderungen anzeigen)

[carstenk]

Das meinte ich weiter oben - das ist kein fehlerhaftes Farbprofil, sondern eine RGB/YCbCr Fehlinterpretation. Die übliche DCI xyz Fehlkorrektur verursacht einen olivgrünen Farbstich über das gesamte Bild - hier sind es die typischen Grün/Magenta Fehlfarben. Mit einem Splitter und einem zweiten Monitor könnte man ggfs. auch rausfinden, ob der Mac das liefert, oder der HDMI Eingang des Projektors es fehlerhaft interpretiert. Wie gesagt, ich kenne leider die HDMI-Optionen am IMS3000 nicht aus eigener Anschauung, aber ich weiss, dass der öfter Probleme macht. Immer wieder wird empfohlen, statt dessen soweit möglich besser die DVI-Eingänge am Projektor zu verwenden (das geht aber auch nicht bei jeder Projektor/IMS Kombination problemlos).

Soweit diese Einstellung für den HDMI-In des IMS3000 vorhanden ist, würde ich den mal auf RGB umstellen. Kann aber auch umgekehrt sein - Standard bei HDMI ist normalerweise YCbCr, und es mag sein, dass das MacBook Pro am expliziten HDMI Ausgang grundsätzlich YCbCr liefert.



Normalerweise sollten sich MacBook und IMS3000 automatisch über das korrekte Farbmodell verständigen.



Macht es einen Unterschied, ob Du das interne Display spiegelst oder eine Zweischirm-Lösung konfigurierst?



https://spin.atomicobject.com/2018/08/24/macbook-pro-external-monitor-display-problem/

Bearbeitet 23. Juni 2021 von carstenk (Änderungen anzeigen)

[carstenk]

Das hier habe ich in einer älteren IMS3000 Release-Note gefunden - da scheint oder muss es irgendwo ein Setting für das Farbmodell geben:



---

1. When an HDMI source is playing in RGB mode, the Dolby IMS3000 color space may not switch out of YCbCr. As a result, the colors are improperly displayed.

   Workaround: Configure the HDMI input manually to RGB mode.---



Möglicherweise ist die Verwendung eines billigen Thunderbolt/Mini-DP-HDMI Adapters/Kabels auch an diesem MacBook aber die einfachere Lösung, dann klappt's auch ohne Umkonfigurieren mit den anderen Geräten.

Ich würde zum Schutz des IMS3000 HDMI Ports aber ohnehin einen HDMI-Splitter oder eine einfache HDMI-Matrix vorschalten. Kollegen haben sich den einzigen HDMI-Eingang an ihrem Barco ICMP durch häufiges Umstecken und Rumprobieren zerschossen, teurer Spaß...

Bearbeitet 23. Juni 2021 von carstenk (Änderungen anzeigen)

[daveangel]

vor 16 Stunden schrieb carstenk:

Macht es einen Unterschied, ob Du das interne Display spiegelst oder eine Zweischirm-Lösung konfigurierst?



Nej, beides ausprobiert – auch Auflösung verändert etc., alles ohne Wirkung.



Und danke für den Tipp mit dem Splitter, das ist eine gute Idee. Ich werde beizeiten noch mal andere Kabel oder andere Adapter ausprobieren bzw. den Integrator anpieken, ob wir uns das noch mal anschauen wollen. Aber wie gesagt, ich habe andere Laptops die problemlos gehen (und dann müsste ich ggf. immer wieder irgendwas umstellen (lassen), daher erst mal "Wiedereröffnung" auf Prio 1 🙂



Danke für die Tipps & Hinweise! Wenn sich Neuigkeiten ergeben, sage ich hier Bescheid.

[cabalowen]

Installing the hard-disk drives You must install each HDD into the Dolby IMS3000. Note: Each HDD must be from the Dolby approved HDD list. Dolby prohibits intermixing SATA I HDDs with SATA II HDDs. Procedure 1. Remove the Dolby IMS3000 from its carton and antistatic bag. 2. Release the lever of the HDD carrier by pressing the release tab, and insert the HDD into the HDD slot with the handle open. The three HDD slots are labeled as HDD-1, HDD-2, and HDD-3 on the Dolby IMS3000 front panel. 3. Push the HDD handle into the Dolby IMS3000 HDD slot until it locks into place. 4. Repeat this procedure for the remaining HDDs. 3.2 Preparing to install the Dolby IMS3000 into a projector After each HDD is installed, you must insert the Dolby IMS3000 into a projector and then continue the hardware installation and configuration. You can insert the Dolby IMS3000 into an NEC, Barco, or Christie Series 2 projector.



Connecting the Dolby IMS3000 to an automation controller You have the option to connect the Dolby IMS3000 to an automation controller using two shielded CAT5 or CAT6 RJ-45 cables. Basically I have to do the same while developing an app with the help of iphone app development agency. Procedure 1. Connect one end of a shielded CAT5 or CAT6 cable to the general-purpose input (GPI) port, labeled GPI, on the Dolby IMS3000. 2. Connect the other end of the shielded CAT5 or CAT6 cable to whichever automation controller is available or required. 3. Connect another shielded CAT5 or CAT6 cable to the general-purpose output (GPO) port, labeled GPO, on the Dolby IMS3000. 4. Connect the other end of the shielded CAT5 or CAT6 cable to the automation controller.



Accepting the Dolby IMS3000 license agreement You must accept the license agreement in the Dolby IMS3000 web UI. Procedure 1. After you log in to the Dolby IMS3000 web UI, scroll to Setup & Maintenance > System Settings > License Agreement. 2. Scroll down this page, read the license agreement, and then select I have read and accept the terms of the software license agreement.



Inserting the Dolby IMS3000 into the NEC Series 2 projector Insert the Dolby IMS3000 into the NEC Series 2 projector. Note: Make sure to look for any obstructions. Do not force the Dolby IMS3000 into the projector, as this may cause damage to the connectors. Prerequisites Make sure that the NEC Series 2 projector is powered down and in the off position, and the power cord is disconnected from the wall. Follow standard electrostatic discharge procedures to protect the electronic components from damage. Procedure 1. Remove the NEC Series 2 projector filter cover.



Powering on the NEC Series 2 projector -



Procedure 1. Connect the power cable to the projector. 2. Turn the projector on. 5.3 Setting up the network for the Dolby IMS3000 and NEC Series 2 projector You must connect the Dolby IMS3000 to an NEC Series 2 projector and then to a laptop and a local network switch. Use ETH-0 to begin the installation process. All Dolby IMS3000 units are shipped from the factory with this default IP address for ETH-0: • IP: 192.168.100.50 • SM: 255.255.255.0 • GW: Blank Ethernet ports ETH-1 and ETH-2 are set to Dynamic Host Configuration Protocol (DHCP) by default and should not be used for initial configuration. Prerequisites You need three Ethernet cables for this task. Procedure 1. Take the first Ethernet cable, and connect it to the Dolby IMS3000 Ethernet port labeled ETH-0. Next, connect the other end of this Ethernet cable to the local network switch. 2. Take the second Ethernet cable, and connect it from the NEC Series 2 projector to the same local network switch as step 1. 3. Take the third Ethernet cable, and connect it from the local network switch to a laptop. 4. To set up the network configuration on the laptop to connect to the Dolby IMS3000: a. Open the laptop network settings, and then open the IP address settings dialog. b. Select Internet protocol version 4 (TCP/IPv4) from the available options. c. Set the IP address to 192.168.100.25 and the netmask to 255.255.255.0

d. Set the network to the desired network connection. 5. To log in to the Dolby IMS3000 web UI, use a web browser and enter the default ETH0 port IP address, and then scroll to Setup & Maintenance > System Settings > Networking Configuration. 6. Select and configure ETH-0, ETH-1, or ETH-2 as needed for installation. If you change the settings for ETH-0, you need to change the computer settings to access the Dolby IMS3000 again



Adding the NEC Series 2 projector as a device You must add and then configure an NEC Series 2 projector as a new device in the Dolby IMS3000 Device Manager. Procedure 1. Open a web browser and enter the Dolby IMS3000 IP address. 2. Enter the log-in credentials, and then click Login

Hope this will help everyone.
