Kern Vario-Switar 36EE Wartung/Justage

[Helge]

Ich habe seit einiger Zeit ein Vario-Switar 36EE zur H8RX, es aber bisher nur manuell benutzt.
Heute wollte ich mal die Automatik ausprobieren, mußte dabei aber feststellen, daß das gute Stück deutlich zu kleine Blenden (zu hohe Blendwerte) ermittelt.

Wenn der separate Beli Blende 5.6 ermittelt, stellt das Vario-Switar locker Blende 11 ein, zumindest so mein erster Eindruck.

Bevor ist nun die Bolex auf ein Stativ montiere, möchte ich mir erst mal eine Justageanleitung besorgen.

Hat jemand so etwas und würde es mit mir teilen?

[uhuplus]

Hattest Du die Filmempfindlichkeit richtig eingestellt? Es gibt ja eine Skala für offene und eine für halb geschlossene Sektorblende.



Und die richtige Batterie eingelegt? Bei mir klappt es ganz gut mit einer Zink-Luft-Batterie für Hörgeräte. Bei 100 ASA schließe ich die variable Sektor-Blende auf 50 % damit ich bei der Blende nicht zu weit schließen muss!, das Objektiv kann ja nicht kleiner als F16 schließen.



An einer BDA wäre ich auch interessant...

[Helge]

Richtige Empfindlichkeit eingestellt (100 ASA) für voll geöffnete Sektorenblende bei 18B/s. Wein Cell mit (gemessenen) 1,37 V.

Bin mir keiner Schuld bewußt...



Bearbeitet 13. April 2020 von Helge (Änderungen anzeigen)

[uhuplus]

Dann bin ich mit meinem Latein auch am Ende, mir fällt noch ein, dass die Einstellung vor dem optischen Sensor die Empfindlichkeit über eine Blende einstellt. Ist das "Loch" vor dem Sensor kreisrunde? Oder ist eines oder mehrere der Blendenlamellen lose?

Und dann gibt es ja diesen langen dünnen Stössel, der am Ende den Auslöser betätigt. Der hat bei mir eine Zwischenstellung, bei der die Blende im Objektiv zur Scharfstellung geöffnet wird. Das geht vermutlich über einen kleinen Kontakt, womit der Stromkreis über dem Fotowiderstand und dem Galvanometer geöffnet wird.

Mehr fällt mir dazu nicht ein, sorry

[filmlifesat]

Moin Helge, ich habe ein Kyoritsu Gerät welches definierte Lichtstärke (EV) erzeugt. ich biete an die Optik zu überprüfen. ich wohne in der Nähe von Lauenburg/Elbe. Wenn ihr Wohnort in der Nähe ist.

Gruss

Uwe Hoferichter

Bleiben Sie corona frei

[Helge]

@uhuplus

danke für Deine Hilfe und die Tipps.

Die Irisblenfe vor dem Sensor des Varios ist rund und öffnet und schließt zumindest aus meiner Sicht zuverlässig, wenn ich die Filmempfindlichkeit verändere, allerdings kann ich nicht sagen, ob z.B. diese Kopplung stimmt (also ob die Öffnung für 100 ASA nicht evtl zu groß ist).

Der Kontakt am Auslöser ist in der Tat wacklig, mitunter schließt er die Blende nach dem Loslassen nicht wieder, aber er kann sie nicht zu weit schließen.



@filmlifesat

danke für das Angebot! Aber ich wohne zu weit weg, werde mir also mit dem Vergleich mit einem bekannt guten Beli und einer weißen Wand behelfen müssen.

Bisher fehlt mir zudem noch die Möglichkeit & Kenntnis zur korrekten Justage.

[k.schreier]

vor 15 Stunden schrieb Helge:

I

Wenn der separate Beli Blende 5.6 ermittelt, stellt das Vario-Switar locker Blende 11 ein



Vielleicht "schluckt" das Objektiv und die Kamera einfach soviel Licht und das wurde werkseitig berücksichtigt?

(ist ja auch bei anderen Kameras so, wenn auch nicht so extrem)

[Helge]

Die vorliegenden Unterschiede würden aber bedeuten, daß das Vario Objektiv eben mehr Licht "produziert", es stellt ja eine kleinere Blende ein als der externe Beli.
Ich werde heute oder morgen mal eine Reihe aufnehmen und berichten

Bearbeitet 14. April 2020 von Helge (Änderungen anzeigen)

[k.schreier]

vor 2 Stunden schrieb Helge:

Die vorliegenden Unterschiede würden aber bedeuten, daß das Vario Objektiv eben mehr Licht "produziert", es stellt ja eine kleinere Blende ein als der externe Beli.


Sorry-  das habe ich wohl zu schnell gelesen oder nicht richtig gedacht... Du hast natürlich recht.

[Helge]

Wenn ich die Reihe habe und ein paar Bilder der Einstellungen dazu werde ich hier berichten

[Helge]

So, ich habe mal auf eine weiße Wand gemessen.

Um mehr in der Mitte der Skala zu landen, habe ich statt 100ASA nun 25ASA eingestellt.



Aufbau:

Alle Messungen für 18 B/s:

18 B/s entspricht effektiv bei geöffneter Sektorenblende demnach 1/60 s Belichtungszeit

Beli des Vario-Switars (leider etwas unscharf):



Meßwert des Vario-Switar:

zeigt Blende 11



Der Bolex Aufsatz Beli:

zeigt 8 (Batterie etwas schwach): = Blende 5,6



Der Gossen DigiPro (Objektmessung) :

zeigt bei 1/60 auch Blende 5,6



und bei Lichtmessung (nur zum Vergleich!):



nur noch Blende 2,8 (die Wand ist sehr hell)



Fazit: 2 volle Blenden wird mit der Automatik unterbelichtet!



Wie kann man den Beli des Vario-Switar justieren oder reparieren?

Bearbeitet 16. April 2020 von Helge (Änderungen anzeigen)

[jacquestati]

ASA Korrektur  minus 2 Blenden

Vorwiderstand/ Poti am Messwerk

[Helge]

Wenn ich wüßte, wo das Meßwerk ein Poti hat (oder vielleicht sogar mehrere oder gar ausgemessene Widerstände?), dann würde ich es versuchen.

Da ich das nicht weiß, frage ich hier.

@Simon Wyss

Hilf!



[Helge]

Natürlich könnte ich meine Fomapan versuchen, bei 25 ASA zu belichten...

[Film-Mechaniker]

Am Wochenende kann ich bei einem nachsehen, vorher nicht. Also frühestens morgen abend, etwas Geduld noch

[Helge]

Ich habe ganz viel Geduld. In dem Geschäft ist Eile nicht zielführend!

Vielen Dank!

[filmlifesat]

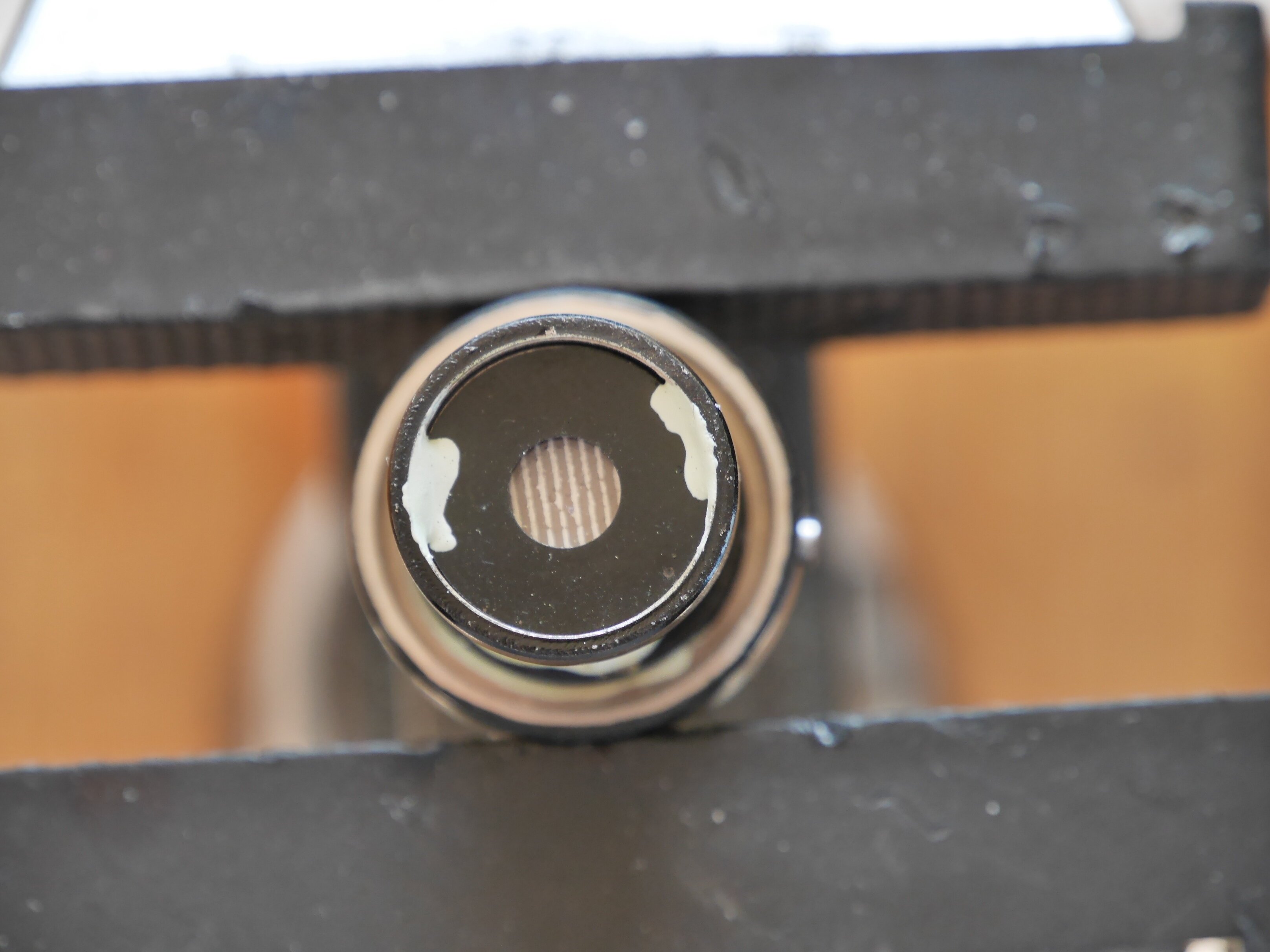

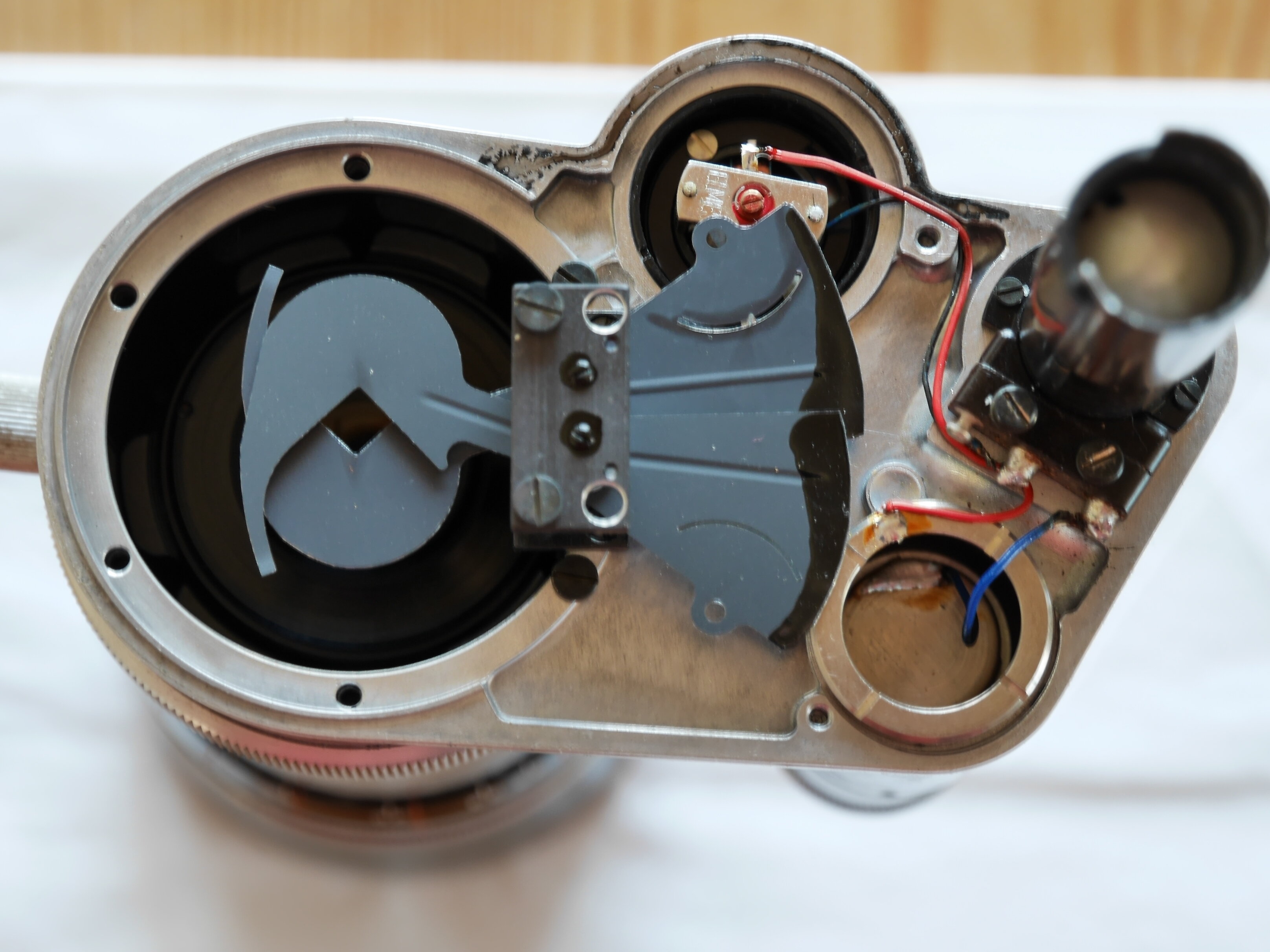

moin, Ich Habe die gleiche Optik einmal geöffnet um den Belichtungsmesser zu zeigen. Die einstellung der Filmempfindlichkeit habe ich nicht geöffnet, die Irisblende darin stellt sich gut ein.

in einem kleinen Video kann man es sehr gut sehen.



https://my.pcloud.com/publink/show?code=XZKOeCkZR3LkQtmcHEjpTGBGL5zDQSGUeWAV

[jacquestati]

...leider fehlt eine Abbildung der Beschaltung der Empfindlichkeitseinstellung. Vom POE 16-100 für 16mm weiß ich, dass die Blendenautomatik von 2 gegenläufig geschalteten Drehspulinstrumenten bewerkstelligt wird, das ist beim 8-36 Switar nicht anders. Aber wie sind die Anschlüsse  am zwischen Batterie und DIN/ASA Poti? Ein Foto würde reichen.

[filmlifesat]

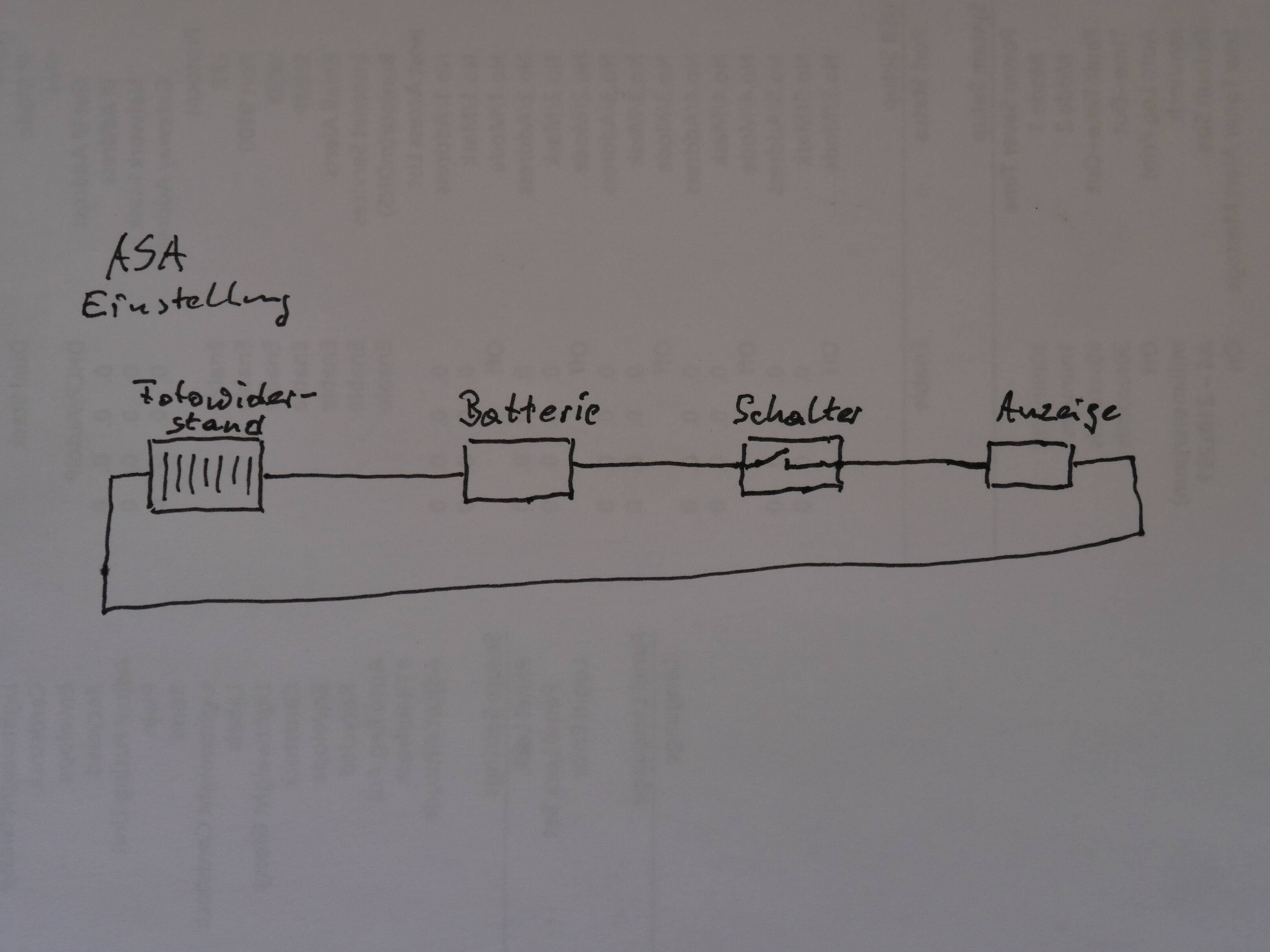

Moin,  im Anhang die Schaltung.





[Helge]

Super!

Werde ich mir später in Ruhe zu Gemüte führen.

[jacquestati]

@Helge: das 8-36 hatte ich vor Jahren auch mal, die Bolex DS8 habe ich damals verkauft. Das 8-36 Switar vignettierte bei S8 etwas. Im Gehäuse sollte genügend Platz für ein Minipoti sein, um den Beli  zu justieren. Oder aber es ergibt sich am Meßwerk eine Justagemöglichkeit.

[jacquestati]

vor 3 Stunden schrieb filmlifesat:

Moin,  im Anhang die Schaltung.







[jacquestati]

Gerade eben schrieb jacquestati:



Danke!

[Jensg]

Finde ich auch, überbelichtet er, dann würde ein Graufilter vor dem Beli reichen, unterbelichtet eine etwas höhere Batteriespannung oder ein etwas niederohmiger Fotowiderstand. Der müßte dann jedoch die passene Kennlinie haben. Ist schon eine nette mechanische Lösung. 3. Version: Anpassung der Blendenbleche.

Jens

[filmlifesat]

Interessant wäre ja, was für eine Batterie wurde denn verwendet?  Spannung?  natürlich unter Last gemessen. Ich verwende ein  Reduzierungsteil für  PX Batterien mit einer Silberoxyd batterie mit einer Spannung von 1,55 Volt.(Renata 386)

Wenn Bedarf besteht kann ich die Kennlinie einmal mit einem Digitalen Multimeter aufnehmen.
