Beaulieu MR8

[jacquestati]

Neue Infos. Die originale Fotozelle war ein Produkt von Falkenthal & Presser, PC 9219. Da sie kaputt bzw. nur noch wenig auf Lichtwechsel reagiert, ist es (mir) unmöglich, elektrische Werte zu ermitteln. Die jetzt eingebaute PDVP 8104 von Luna ist zu hochohmig, der maximale Dunkelwiderstand liegt bei 27-60 KOhm.

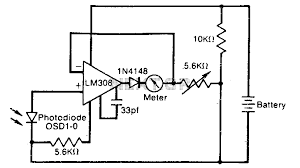

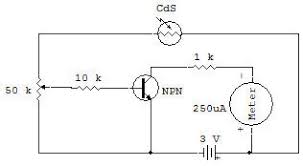

Vielleicht geht eine PDVP 8103 mit einem maximalen Widerstand von 16-33 kOhm oder eine NSL5112 mit 6-14 KOhm.  Ich weiß es nicht und muss es probieren. Aber mir wird klar, dass die riesige Toleranz selektierte Bauelemente und einen individuellen Abgleich der Belichtungsmesser erforderte. Vielleicht muss ich am Ende auch einen neuen kleinen Beli bauen, der in den "Rucksack" passt, Schaltpläne siehe unten. Bei einer Betriebsspannung von  3 V geht vielleicht der Beli 5 am besten,  Nr. 6 kommt von einer Minolta, Nr. 4 von einer Pentax. die hatten jeweils 2 CdS-Zellen mit aufwändiger Ausspiegelung im Pentaprisma, die an der MR gar nicht möglich ist. Bei der winzigen Mattscheibe ist das immer eine Integralmessung. Es wird schon klappen, die Wiederbelebung ist in vollem Gange!





































Bearbeitet 23. März 2021 von jacquestati (Änderungen anzeigen)

[jacquestati]

Weiter geht's. Die PDVP 8104 Fotozelle hat einen zu hohen Dunkelwiderstand. Durch Parallelschaltung eines 47kOhm-Widerstandes zur Zelle ließ der Beli sich dann aber  perfekt abgleichen. Alternativ sollte eine PDVP 8103 mit einem geringeren Dunkelwiderstand ohne die beschriebene Maßnahme eignen! Heureka!

[uhuplus]

Gratulation!

[jacquestati]

Danke!

[Friedemann Wachsmuth]

Yes!! Spitze! So ein gutes Gefühl, wenn sowas dann endlich mal voll und ganz klappt...

[jacquestati]

vor 17 Stunden schrieb F. Wachsmuth:

Yes!! Spitze! So ein gutes Gefühl, wenn sowas dann endlich mal voll und ganz klappt...

Stimmt, 10 m Foma sind schon abgelängt, der Test wird's zeigen.

[jacquestati]

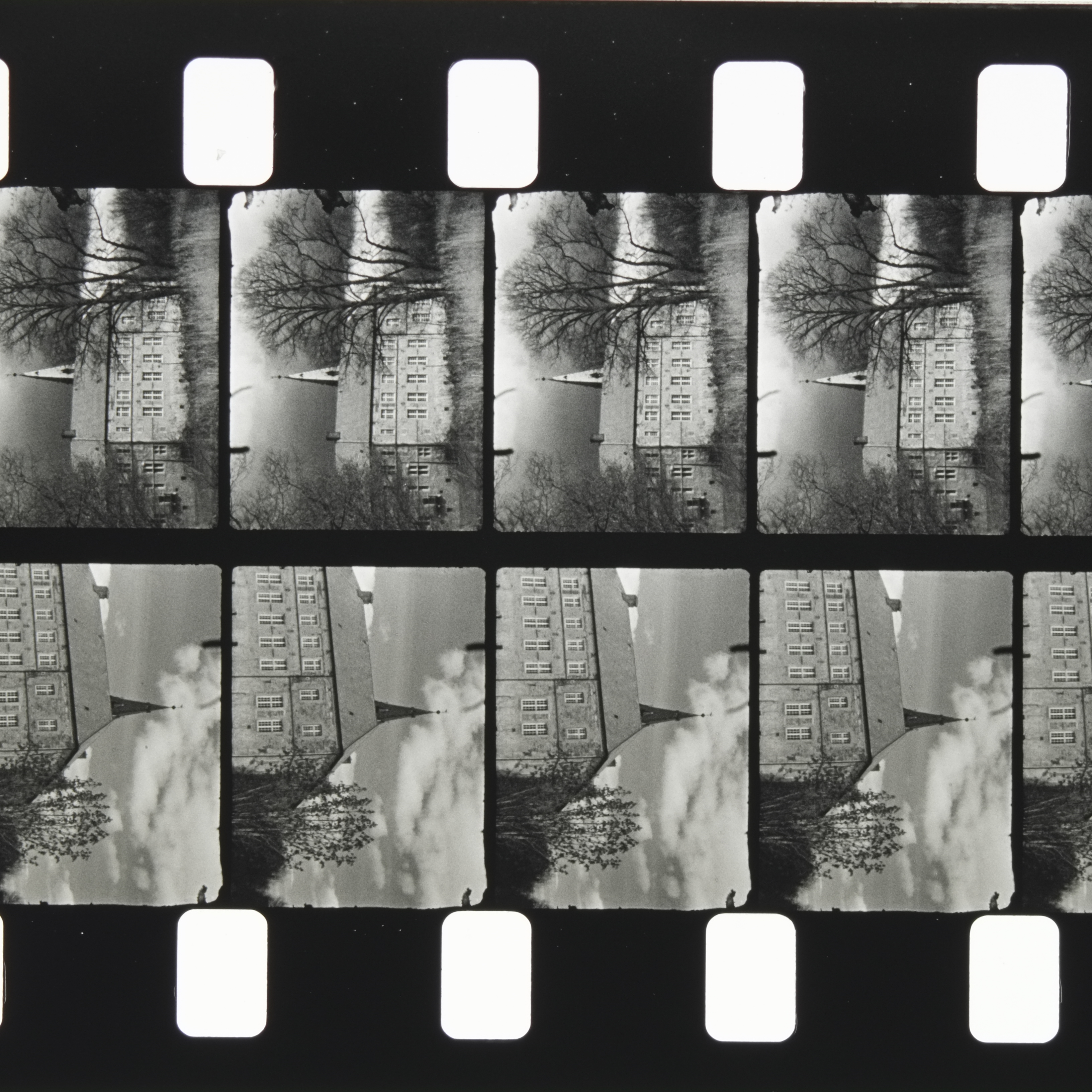

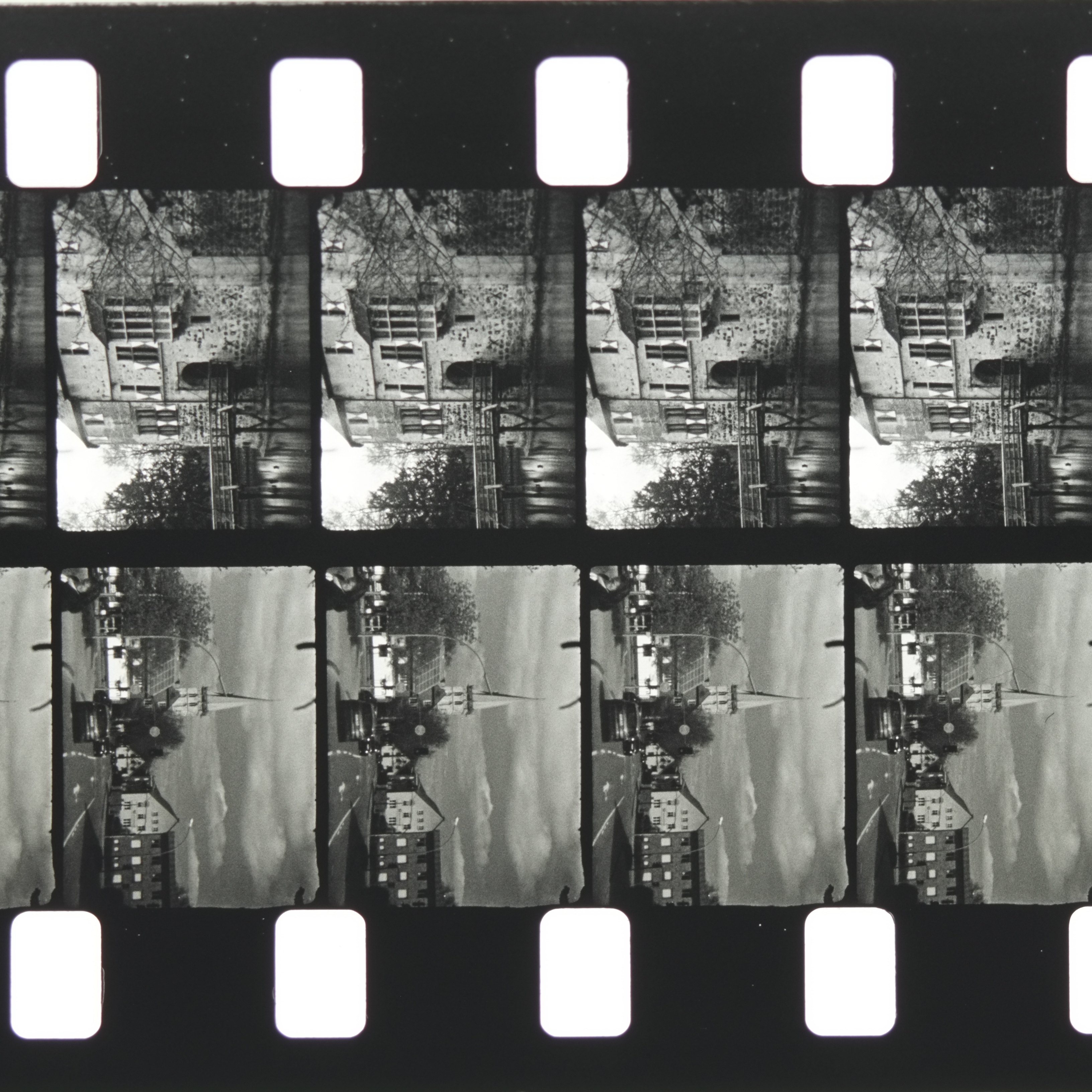

Das sind die ersten Ergebnisse mit der MR8 und dem kleinen D-mount-Angenieux 7,5-35 auf Foma R100, entwickelt nach der modifizierten Anleitung. Bin sehr zufrieden, bis auf den Balken im Fenster.  Auch die neuere Charge 021576-03, Haltbarkeit 2023-05 funktioniert bestens mit der Rezeptur.

Mit Gelbfilter und dem eingebauten Belichtungsmesser, 100 ASA.









Bearbeitet 26. April 2021 von jacquestati (Änderungen anzeigen)

[Carena48]

Schaut hervorragend aus!

Gratuliere!

[Stefan vom Stein]

Hallo,

hier meine Beaulieu reflex Control.

Toll ist das kl. Filmbuch dabei geschrieben von Staab, Herausgeber Ritter Filmgeräte.

Die Kamera funktioniert soweit ...zieht Film duch und die Optik ist ok.

Das Batteriefach ist sauber aber der Beli macht was er will.

Ich messe bei D8 eh meiste extern.

Das ganze war unter 50€.

Da musste man zugreifen.

Ne Wartung wäre bestimmt gut aber da schau ich erst mal....laut beschreibung soll sie alle 2-3 Jahre gewartet werden.

Das ist hier bestimmt 50 Jahre her....

[Joachim]

vor 9 Minuten schrieb Stefan vom Stein:

Hallo,

hier meine Beaulieu reflex Control.

Toll ist das kl. Filmbuch dabei geschrieben von Staab, Herausgeber Ritter Filmgeräte.

Die Kamera funktioniert soweit ...zieht Film duch und die Optik ist ok.

Das Batteriefach ist sauber aber der Beli macht was er will.

Ich messe bei D8 eh meiste extern.

Das ganze war unter 50€.

Da musste man zugreifen.

Ne Wartung wäre bestimmt gut aber da schau ich erst mal....laut beschreibung soll sie alle 2-3 Jahre gewartet werden.

Das ist hier bestimmt 50 Jahre her....

Hallo,

gratuliere zu dem schönen Kauf.

[uhuplus]

Ja das kleine Filmbuch ist toll. Prima Ideen für kleine Filmgeschichten, auch um damit die Fähigkeiten der Kamera kennen zu lernen. Und meist laufen die alten Schätzchen zur Not auch ohne Wartung. Oder beim Filmmechaniker nachfragen. Der hat mir vor vielleicht 6 Jahren mal meine MR 8 gewartet.

[Friedemann Wachsmuth]

Am 23.3.2021 um 15:31 schrieb jacquestati:

Die originale Fotozelle war ein Produkt von Falkenthal & Presser, PC 9219. Da sie kaputt bzw. nur noch wenig auf Lichtwechsel reagiert, ist es (mir) unmöglich, elektrische Werte zu ermitteln

Falls es DIch noch interessiert (ich glaube nicht, 47k parallel sei Dank), gerade erstolpert:

https://www.booklooker.de/Bücher/Falkenthal-u-Presser-KG+Selenium-Photo-Celis-Control-Equipment-Luxmeters-Exposure-Meters-Colormeters/id/A02ckiI601ZZn

[jacquestati]

vor 7 Stunden schrieb F. Wachsmuth:

Falls es DIch noch interessiert (ich glaube nicht, 47k parallel sei Dank), gerade erstolpert:

https://www.booklooker.de/Bücher/Falkenthal-u-Presser-KG+Selenium-Photo-Celis-Control-Equipment-Luxmeters-Exposure-Meters-Colormeters/id/A02ckiI601ZZn



[jacquestati]

Lieber Friedemann, danke dafür. Nun gibt es die Originalbauteile nicht mehr, woher Wittner die CdS-Zellen für die Beaulieu 4008 und höher bezieht weiß ich nicht, vielleicht noch aus dem früher einmal vorhandenen Fundus.  Davon hab ich mir 2 bestellt, die allerdings von der Bauform nicht in die MR8 passen. Für die S8-Kameras sollten die als im Austausch bis zum Lebensende  reichen...!

Mit den Ersatztypen, die ich über den Elektronikhandel kaufen konnte, funktioniert der Beli so wie er soll, die PDVP 8103 geht auch ohne 47 k parallelgeschaltet. Die Aufnahmen oben sind ja damit entstanden. Grüße nach HH, Thomas

[Sebastian Bock]

@jacquestati

ich habe mit Hilfe Deiner Anleitung eine Beaulieu MR zerlegt. Deine Beschreibung war sehr hilfreich, vielen Dank!



Lediglich am Ausbau des Belichtungsmessers wäre ich fast gescheitert…

“vorsichtig nach unten herausziehen“. Das ging beim besten Willen nicht. Ich habe das Messwerkzeug immer weiter zerlegt, bis zum Magneten, um endlich die Stelle zu finden, bei der ich etwas „nach unten rausziehen“ kann.




Ich habe mit der20x Lupe geforscht…doch da kam nichts, das auf Deine Beschreibung passt. Also habe ich mir ein Herz gefasst und den Sucher herausgezogen.
und sieht da:

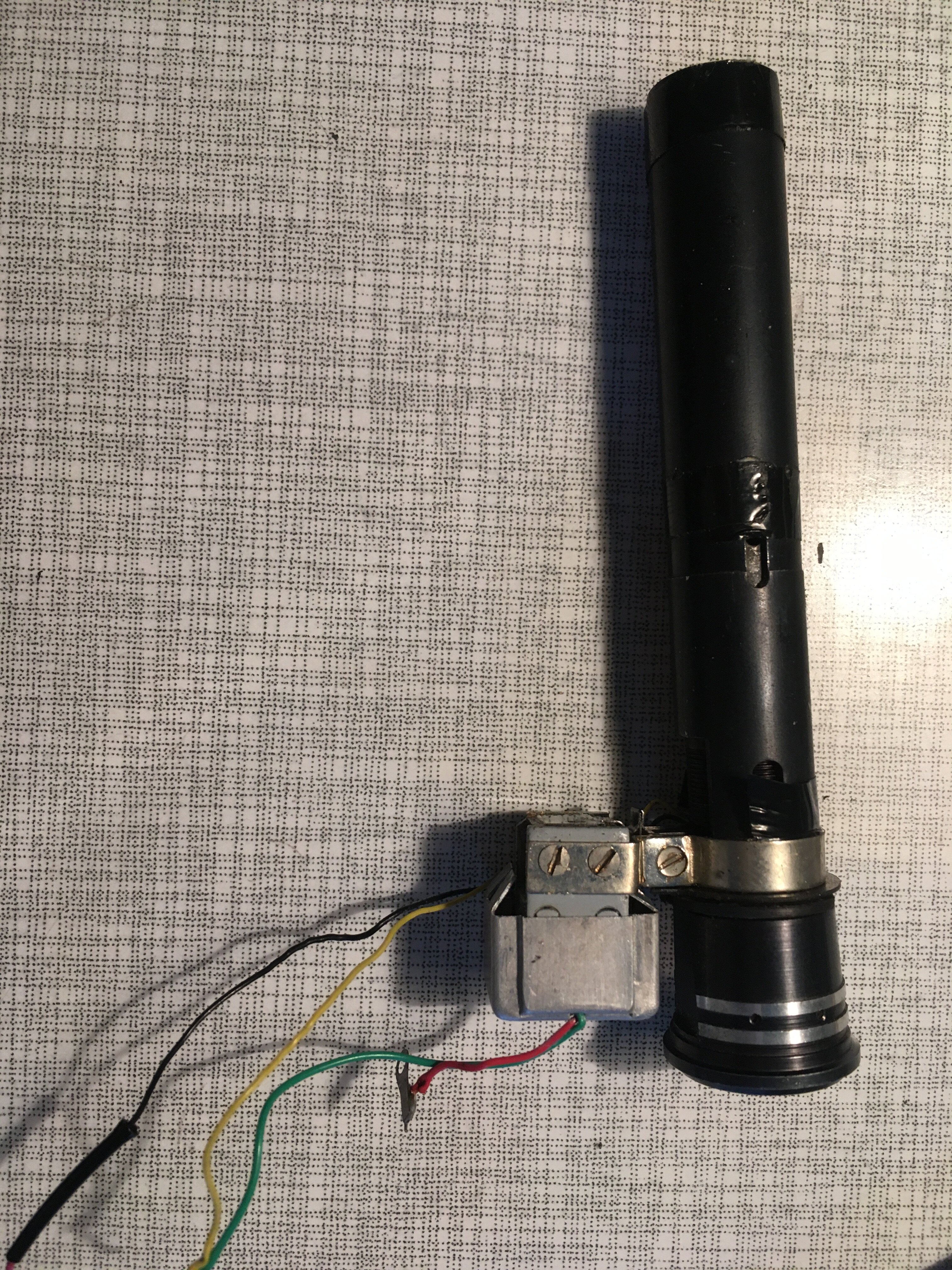

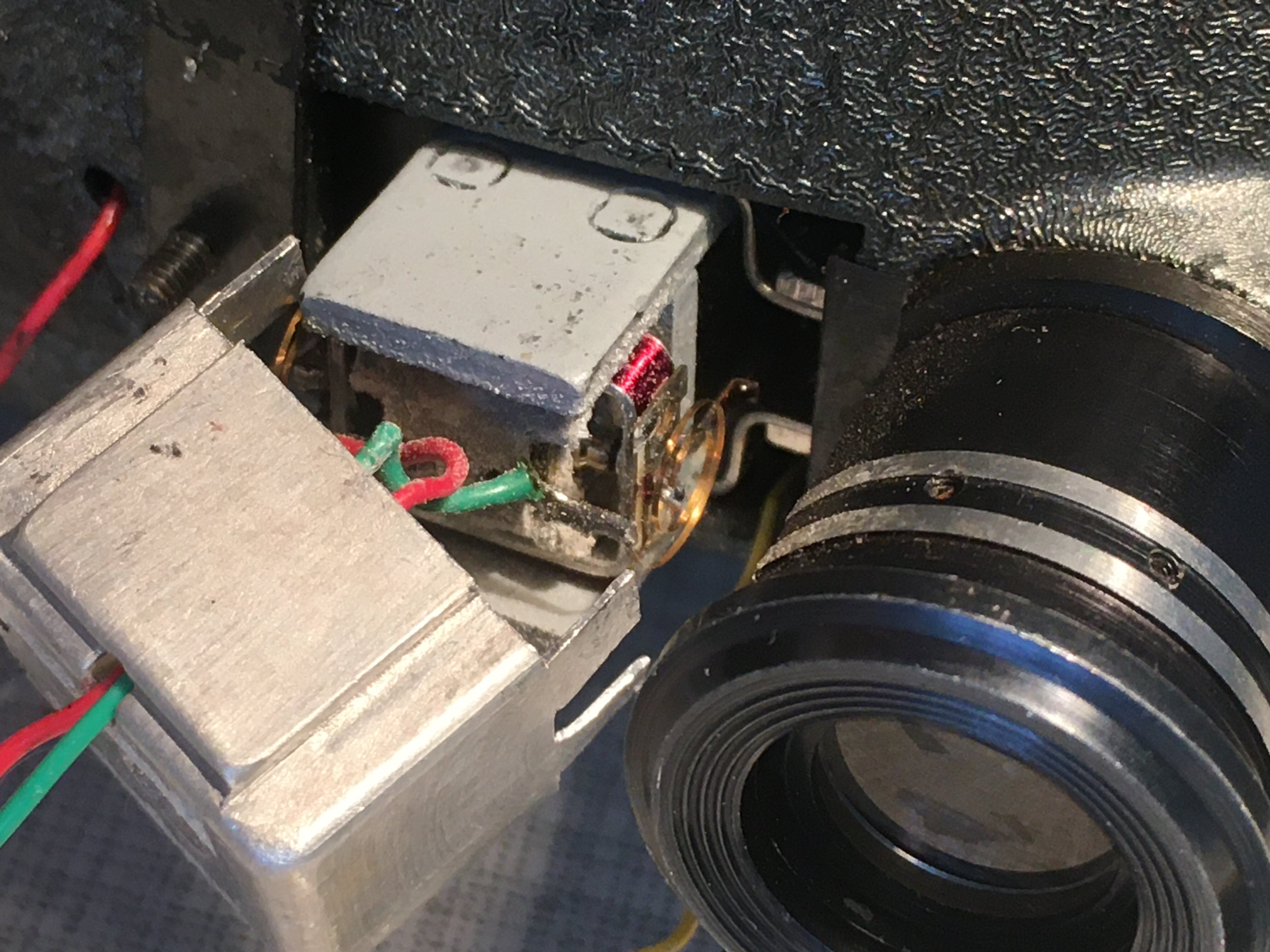

Das Messwerk war fest mit dem Sucher verbunden. Keine Gefahr also, die Nadel abzubrechen.


Daher dachte ich mir, ich ergänze Deine Beschreibung mal um diese Variante.


🙂





[jacquestati]

Danke dafür! Da scheint sich bei Beaulieu dann etwas weiterentwickelt zu haben, bei meinen Modellen waren Messwerk und Sucher noch nicht verbunden. Das ähnelt jetzt der Bauweise bei der 4008 ZM und der R16, da ist in  beiden Fällen das Messwerk angeflanscht.

Der Sucher ist oft auch trübe, man kann ihn auseinander bauen un die Linsenflächen reinigen, doch Vorsicht, Fotos von den Linsenpositionen machen, sonst endet das im  Durcheinander, weil man die Linsenkombination und die korrekte Einbaurichtung nicht mehr hinbekommt. Entschließt man sich dazu, unbedingt (!!!!) Fotos machen!

Viel Erfolg bei der Instandsetzung! Für den Fall, dass die CdS-Zelle hinüber ist, ich hab noch welche, schick' ich Dir dann gern zu!

Bearbeitet 9. Juli 2022 von jacquestati (Änderungen anzeigen)

[Martin Rowek]

Ich bin überwältigt von diesem wunderbaren Thread. Warum lese ich den erst 3 Jahre später? Vermutlich weil es gute und schöne Dinge nicht sofort gibt. Auf einige Dinge musste ich 1-3 Jahrzehnte warten 🙂 Manches muss auch erstmal entdeckt werden,

DANKE!

Wie gut, dass es Smartphones gibt, mit denen man mittlerweile auch Macro-Fotos machen kann. 😉
