Bauer Sonolux - Photozelle Problem

[KarelRysan]

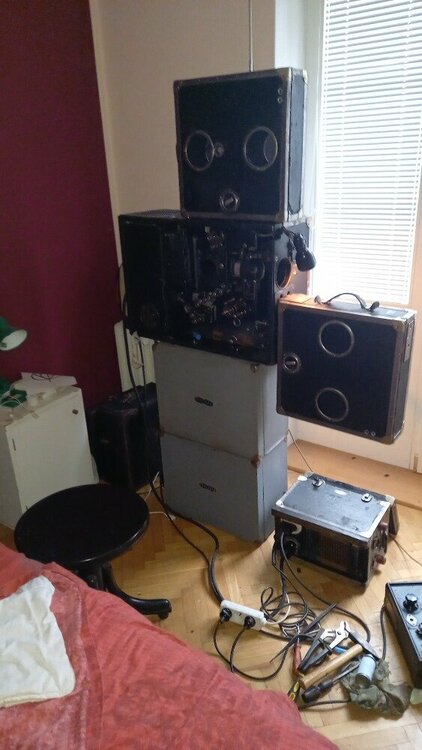

Nach Kontakt mit dem Verstarker ( KL32622 ), hoert man im Lautsprecher

einen "Pfiff" - sehr hoher Ton, oder einen Brumm ( jen nach Pol/Erdung Kontakt )

Bei Zeiss Phonobox kein solches Problem.

??

danke fur Ratschlaege,

Karel

[Dent-Jo]

ich würde prüfen:

Zuleitungen zur Photozelle und die zugehörigen Stecker. Irgendwelche Kontakte zur Masse/Erdung, etc, die nicht sein sollten? Ggf. die Photozelle extern mit provisorischem Kabel mit dem Verstärker verbinden. Das zeigt auch gleich, ob die Zelle in Ordnung ist.

Ist es die original Photozelle, oder hat jemand in das Zellengehäuse eine Photodiode oder Solarzelle eingebaut? Das wäre meine Vermutung. Letztere haben einen wesentlich höheren Ausgangspegel und könnten so den Verstärker zum Selbstschwingen anregen...

Von der Zellenvorspannung des Verstärkers abgesehen, die nicht so gesundheitsfördernd sind für SI-Photodioden oder Solarzellen.

Bearbeitet 21. September 2021 von Dent-Jo (Änderungen anzeigen)

[KarelRysan]

Hi,

thank you for your quick reaction. I hope English is not a problem. It is faster and easier to write for me))

You can  reply in German, I understand all.

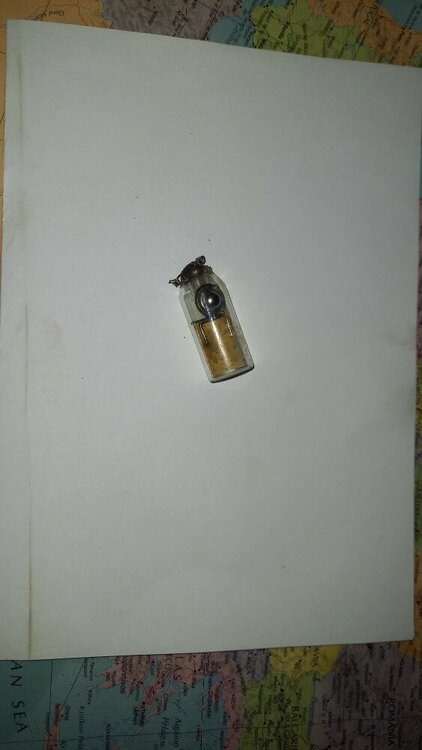

I am sending a pic of the cell, I am not sure if this was the original, as the other machine Sonolux that

I have ( is for sale ) has got another cell - the one from Pressler/Tungsram.

[Dent-Jo]

Das ist irgendeine sehr alte Zelle, aber vermutlich nicht die originale.

Du brauchst entweder eine originale in der Bauerkapsel mit Bajonett, oder - das empfehle ich - verwendest gleich eine Solarzelle, z.b. bpw34. Vergiss dann aber nicht, die Saugspannung im Verstärker abzuklemmen, sonst ist die Solarzelle defekt.

BPW34 gibts sogar bei ebay. für ein paar cent und damit funktionierts dann auch vernünftig.

Diese alten tauben und dumpfen Photozellen machen doch keinen Spaß.



[KarelRysan]

Please, what was the original cell in the Sonolux?

Will it work with KL 32622 ?

Yes the photocell would be perfect, but i would like

to keep the machine as original as possible....))

thank you.

K



[Dent-Jo]

Ich habe leider kein Bild zur Hand, aber es ist eine Metallkapsel, in der die Zelle sich befindet, mit Plastikdeckel mit dem Bauerlogo drauf und seitlich  ragt ein ca. 7mm langer Kontaktstift heraus. Aber wie gesagt: Original schön und gut, aber wenn Du doch mal einen Film damit vorführen willst, bau die BPW34 ein...

[Dent-Jo]

Ich hatte vor Jahren mal eine Sonolux restauriert, die ich aber nicht mehr habe.

In der Gallerie habe ich ein Bild von der Zelle gefunden:



[Jensg]

Karel, then you need an old real photozelle, which needs this 130V to 170V supply voltage. The picture shows a solarcell. The old one, there are some very old left in my stock, are vaccuumtubes including a metal ring. These cells ar photocells, they hat a livetime auf 300h to 500hours. As getting old, the high frequencies will decrease.

Jens

[KarelRysan]

Hi Jens. Thank u. The Capsula is there, but inside was this cell. I think it is the Cetron cell.

As amplifier, I am using the original Klangfilm 32622 which works well with my Zeiss Phonoboxes...

I dont mind the old things as I like to keep the machines as original as possible. My Sonolux has the trafo and lamp 30v 30a..

Karel
