Lautsprecher/Endstufenverschaltung/BridgeMode

[carstenk]

Kollege rief mich grade an, nachdem offenbar eine Endstufe bei ihm durchgegangen ist. Er hat Ersatz bestellt, aber die bisherige Verschaltung ist etwas irritierend, und es ist leider auch nicht dokumentiert:

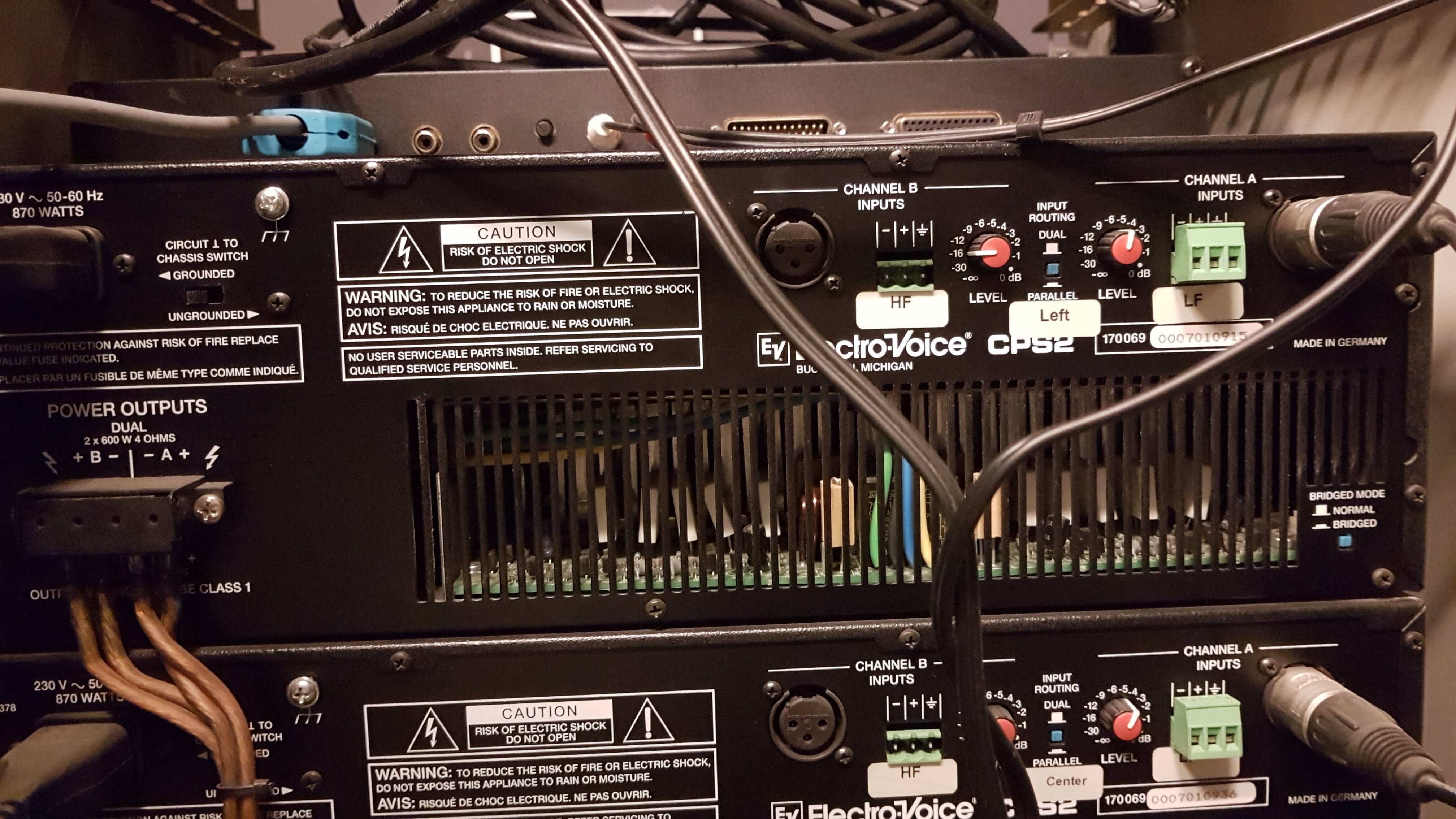

Der Bridge Schalter ist gedrückt, also wird die Endstufe ohne Zweifel im Bridge Modus betrieben. Früher ist die offenbar mal im 2kanal Modus für aktiv getrennt auf Links betrieben worden, sind ja noch HF und LF Sticker dran.  Unter drunter sieht man die gleiche Konfiguration nochmal für Center, und ich denke dann ebenso für Rechts. Da war wohl früher mal ein CP500 verbaut. Soweit nachvollziehbar. Jetzt ist aber nur noch der Input A belegt, der Bridge Schalter gedrückt, aber beide Lautsprecherausgänge sind voll verkabelt. Leider kommt man nicht ohne erheblichen Aufwand an die Rückseite der Lautsprecher hinter der Leinwand ran um sich das dort anzuschauen.

Ich würde jetzt einfach mal vermuten, dass man die alten HF/LF Lautsprecherkabel angeschlossen gelassen hat, das zweite Paar aber lautsprecherseitig nicht mehr angeschlossen ist, und eben Links so im BridgeModus passiv getrennt betrieben wird?





Bearbeitet 14. Oktober 2021 von carstenk (Änderungen anzeigen)

[Jensg]

Muß nicht sein, der Bridged Modus ist eine Phasenumkehr für Kanal 2/B. Vertausch man nun Plus und Minus vom Lautsprecheranschluß 2/B, dann ist der daran angeschlossene Lautsprecher wieder Phasengleich. Man kann so ohne einen Parallelschalter in der Endstufe einen zweiten Lautsprecher parallel anschließen.

Jens

[carstenk]

Würde bei einem Sub mit Doppelchassis oder Doppelspule noch Sinn machen. Aber bei einer mit ziemlicher Sicherheit passiv getrennten Links-Kombination? Ziemlich blöd, dass man nicht hinter die Leinwand kommt...

[Jensg]

Könnte auch sein, das man das Bi-Amping mit passiver Weiche anfährt. Könnte etwas besser klingen, weil die Verzerrungen vom Bass dann nicht auf dem Mitel-Hochtonbereich liegen. Schon etwas seltsam.

Jens

[Salvatore Di Vita]

vor 36 Minuten schrieb carstenk:

Leider kommt man nicht ohne erheblichen Aufwand an die Rückseite der Lautsprecher hinter der Leinwand ran um sich das dort anzuschauen.
Ich würde jetzt einfach mal vermuten, dass man die alten HF/LF Lautsprecherkabel angeschlossen gelassen hat, das zweite Paar aber lautsprecherseitig nicht mehr angeschlossen ist, und eben Links so im BridgeModus passiv getrennt betrieben wird?



Vorschlag: Lautsprecherkabel an der Endstufe abziehen und mal messen, ob und wo Lautsprecher angeschlossen sind.





Viele Grüße



Salvatore

[Jensg]

Klappt nur dann, wenn sie ohmisch abgeschlossen sind. Mit Hochpassweichen wird das nix, da ist dann erstmal ein Kondnensator in der Leitung.

Jens

[carstenk]

Messen werden wir jedenfalls mal. Ich nehme auch mal ne Inspektionskamera mit. Ist nicht tierisch lang, aber vielleicht reichts ja gerade um den Lautsprecher herum.

[Salvatore Di Vita]

vor 4 Stunden schrieb Jensg:

Klappt nur dann, wenn sie ohmisch abgeschlossen sind. Mit Hochpassweichen wird das nix, da ist dann erstmal ein Kondnensator in der Leitung.

Jens



Aber dieser muß sich erst mal mit der Meßspannung aufladen, was sich kurzzeitig an der Anzeige bemerkbar machen müsste. Es geht doch erstmal nur um Verbraucher vorhanden ja/nein.

[Jensg]

Stimmt, ist jedoch nur eine kurze Änderung des Meßwertes. An/Abklemmen und hören, was passiert.

Jens

[carstenk]

Hat sich etwas überraschend anders geklärt - tatsächlich ist ja beim Endstufentausch nicht wirklich relevant, was tatsächlich hinten dran hängt, solange man bei der neuen Endstufe gesichert die gleiche Ausgangskonfiguration herstellen kann wie bei der alten.



Zunächst sah es gesichert so aus, als ob bei der alten Brückenbetrieb aktiviert war, wobei aber die 4 adrige Ausgangsverdrahtung etwas irritierte.

Ultimativ stellte sich heraus, dass die Endstufe NICHT im Brückenbetrieb war. Da hat sich ein Peavy-Ingenieur wirklich Gedanken gemacht. Wie man am Foto oben sieht: Da ist für den Routing-Modus mittig oben und den Brückenbetrieb rechts unten der gleiche kleine blaue quadratische Druckschalter verbaut. ABER: Der für das Kanalrouting Parallel-Mono/Dual zuständige Taster ist mechanisch anders ins Gehäuse integriert als der für die Brückenschaltung. Der Routing-Taster guckt ungedrückt aus dem Gehäuse raus, steht also über, und gedrückt ist er bündig mit der Gehäuserückseite. Der Bridge-Schalter ist UNGEDRÜCKT bündig mit der Gehäuserückseite, und gedrückt VERSENKT im Gehäuse. Smart, aber muss man erstmal wissen bzw. testen.

Auf den ersten Blick sah es also bei allen diesen Endstufen so aus, als würden sie im Brückenbetrieb laufen, auf den zweiten Blick laufen aber alle nur im Parallel-Mono, und die Trennung erfolgt über separate Weichen je Kanal am Lautsprecher/Horn.

Also ganz simpel mit einer neuen Stereoendstufe ohne große Verrenkungen zu erschlagen. War übrigens wirklich extrem eng und unzugänglich hinter der Bildwand, da waren keine 2cm Platz hinter den Lautsprechern und der Rückwand, da ist glaube ich dieses superflache JBL System verbaut.

Bearbeitet 15. Oktober 2021 von carstenk (Änderungen anzeigen)

[LuxVox]

Da hätte ich draufkommen müssen, kenn das von den Allen&Heath Mischpulten
