Abweichendes Auflagemaß bei Nizo Doppel-8-Kameras?

[Helge]

Nee, nur Normal 8😉

aber da so einiges…

[Lichtspieler]

Danke Helge & Filmmechaniker für diese Angaben.



Nur bin ich jetzt unsicher, ob meine Heliomatic nicht defekt ist. Bei mir bleibt das Sucherbild unverändert, nichts bewegt eine Maske oder Linse im Sucherkanal. Kein Hebel, kein Schnurzug. Auf die Rüttelprobe hin klingt die Kamera unverdächtig. Eine Sache in der Mechanik klackert etwas, aber nichts scheint lose zu sein.



Die Bezeichnung "Nizo 53" auf dem Linsenvorsatz für den Sucher scheint in der Tat eine Produktbezeichnung zu sein. Der Handgriff ist an seiner Kontaktfläche, also da wo die Kamera aufsitzt, als "Nizo 55" bezeichnet.



Danke für die Photos, Helge. Mit dem Prospekt für den Weitwinkelvorsatz weiß ich jetzt wenigstens, wie das funktioniert. Ein Vorbesitzer hatte diesen gekauft und dazugelegt.



Dabei habe ich auch festgestellt, es muß Änderungen oder Spielraum bei der Herstellung des Weitwinkelvorsatzes gegeben haben. Dein Ronagon H hat einen Riffelrand zum Drehen von etwa 5 mm Höhe. Bei meinem Exemplar ist dieser etwa 3,5 mm hoch. Auch der davorliegende Rand mit Schriftzug ist etwas niedriger. Der rote Markierpunkt ist etwas weiter hinten gesetzt.



Zur Namensgebung Nizo Heliomatic S2R: In der Mathematik bezieht sich eine hochgestellte Zwei als Potenzangabe auf die vorhergehenden Zahl. Bei der Heliomatic sollte sich also die tiefgestellte Zwei auf dem Gehäuse auf den vorherigen Buchstaben beziehen, also auf das "S". Zwei Selenzellen gibt's nicht, aber zwei Objektive auf Schlitten. Somit spekulieren ich als Bedeutung auf "Mit -S-chlitten mit -2- -R-onagon Objektiven".



Helge, das wär toll, wenn Du noch einige Unterlagen einscannen könntest. Eine Anleitung für meine Nizo Heliomatic S2R würde ich sehr schätzen, sowie Prospekte zu den Projektoren.



Hast Du zu fällig auch eine Anleitung zur Bauer 88 E ?

[Helge]

@Lichtspieler

ich schaue mal, was ich noch habe.

Natürlich kann ich die Anleitungen mal einscannen, das ist etwas mehr Aufwand und ich würde diese wohl dann für das flache Ausdrucken scannen (also nicht zerlegt).



P.S.: wenn Du den angeschriebenen Personen hier ein @ dem Usernamen voranstellst, werden diese über diese Erwähnung informiert.

[Ernst Wiegand]

Hallo Lichtspieler.

Habe gerade mal geprüft wegen des veränderbaren Sucherausschnitts bei Normal und Tele:

Nizo Heliomatic S2T (ohne Beli):

Im Sucher ändert sich bei  Umstellung auf Tele der Ausschnitt dadurch, dass eine andere Glasscheibe vorgeschoben wird, die dann dann den Sucher an jene Brennweite anpasst.

Heliomatic S2R mit Beli:

Bei Einstellung auf Tele wird das normale Sucherbild durch Hochschieben einer Maske so modifiziert, dass lediglich der Telebereich im Sucher zu sehen ist, der Rest wird geschwärzt....primitivere Lösung als bei der S2T, kann aber daran liegen, dass hier noch die Belimessernadel Raum beansprucht.

Das Zubehörteil 53 ist der vor den Sucher über die runde Selenzelle aufsteckbare Weitwinkelsucher für jene Optik.

Der Griff hat in der Tat die Bezeichnung 55.

Gruß Ernst

Bearbeitet 19. Februar 2023 von Ernst Wiegand
Schreibfehler (Änderungen anzeigen)

[Film-Mechaniker]

Am 18.2.2023 um 11:22 schrieb F. Wachsmuth:

würde ich im Text ein "bedeutet vermutlich" hinzufügen, denn es ist ja eben kein gesicherter Fakt



Wird für die Version berücksichtigt, die auf meiner Webseite erscheint.

[Lichtspieler]

Hmmm... lieber @Wiegand, könntest Du freundlicherweise mal ein Lineal an den Sucher Deiner Nizo Heliomatic S2R halten ?



Blicken wir von vorne auf den Sucher, also dort, wo auch der Objektivschlitten sitzt, so sehen wir die rechteckige Öffnung des Suchers. Sie ist mit einem schmalen Chromrand versehen.



Direkt hinter dieser Öffnung sitzen die Einstellnadel für die anzupassende Belichtung, und die Belichtungsnadel.



Ca. 6-7 mm hinter den Nadeln sitzt eine weitere schwarze Maske mit rechteckiger Öffnung.



Die Sucheröffnung hat eine Breite von ca. 16 mm. Die schwarze Maskenöffnung im Innern von ca. 10,5 mm.



Kannst Du die gleichen Maße feststellen ? Bewegt sich bei Dir die schwarze Maske im Innern, wenn Du die Objektive wechselst ?

[Ernst Wiegand]

Hallo Lichtspieler,

Die schwarze Maske taucht nur auf, wenn man auf Tele schiebt.

In der Grundeinstellung... Normalobjektiv...ist das Sucherbild frei, d.h ohne diese Maske, aber links ein wenig abgeschnitten, nicht ganz so breit wie der Sucher eigentlich von vorne aussieht.



Ernst

Bearbeitet 20. Februar 2023 von Ernst Wiegand
Textkürzung (Änderungen anzeigen)

[Lichtspieler]

vor 20 Stunden schrieb Ernst Wiegand:

In der Grundeinstellung... Normalobjektiv...ist das Sucherbild frei, d.h ohne diese Maske...



Mist, das bedeutet in meinem Exemplar steckt die Suchermaske fest.



Ich kann mir nur nicht vorstellen wie das gehen soll. Wie kann eine Kamera so einen gewaltigen Schlag bekommen, daß eine Maske von wenigen Gramm Gewicht an ihrer Metallverbindung zum Objektivschlitten abbricht, aber die Kamera dennoch äußerlich unversehrt bleibt !?



Sehr eigenartig. Vielleicht sollte ich mal die Frontplatte abschrauben.

[Helge]

Wenn ich @Film-MechanikerSimons Aussage richtig interpretiere, ist das eben keine starre Verbindung.

[Film-Mechaniker]

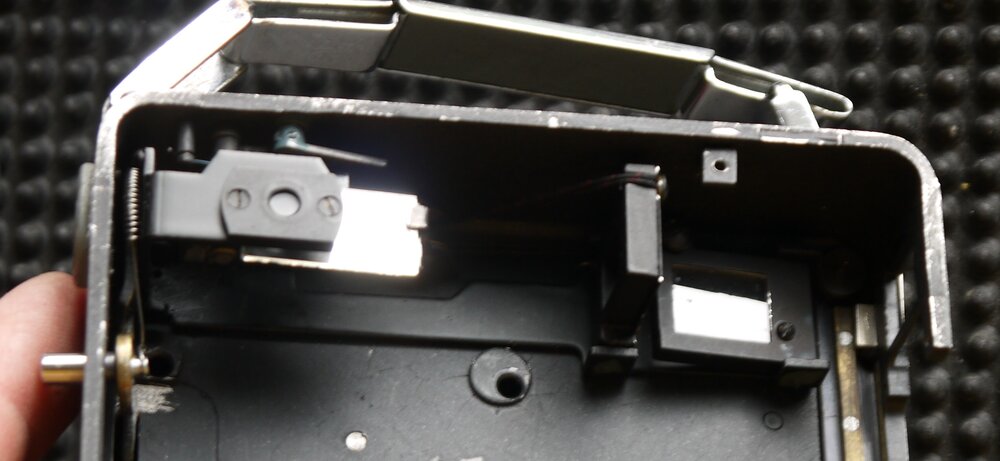

Vom Sucher der letzten S 2 R habe ich nur diese Aufnahme und ich erinnere mich nicht mehr genau an alles. Kann sein, daß da umgeklappt wird, der Fadenzug ist, glaube ich, unter dem ganzen Gedöns.



[Lichtspieler]

Ah ja... das sieht tatsächlich nach einem Klappmechanismus aus. Schön, dann ist da vielleicht die Schnur im Hintergrund gerissen.



Ich dachte an eine starre Verbindung zum Objektivschlitten, da dies fertigungstechnisch die einfachste Lösung gewesen wäre. Fahre das Objektiv hoch, fahre damit verbunden die Maske hoch.

[Film-Mechaniker]

Mit einem brauchbaren Sucher steht und fällt die Filmerei. Der hellste Sucher ist das da:



Vorne kann man Masken ein- oder aufstecken. Gegen diese Einfachheit und Robustheit kommt kein anderes System an. Es muß nur noch ein halbwegs genauer Parallaxenausgleich her.

[Film-Mechaniker]

Überarbeitete Version

Ein wenig seltsam ist er schon, der Cine-Nizo 8.pdf
