Kinoverstärkerzentrale Eurodyn M925-D9

[Frank Bell]

Hallo in die Runde,
wir sind dabei, grade das kleine Mono-Gestell Eurodyn in Betrieb zu nehmen. Natürlich fehlen alle Unterlagen. Hat jemand einen Verdrahtungsplan fürs Gestellt bzw. einen Schaltplan für den Vorverstärker C72392-A392-A2?

Beste Grüße aus Bielefeld!

[MichaelB]



Hallo,

Mehr habe ich auf die Schnelle nicht gefunden. Keine Ahnung ob das zu eurem Verstärker passt. Die Schaltpläne sind irgendwo verdunstet.



MIchael

[stefan2]

hallo Frank,



 ein Photo hilft meist mehr, als eine Siemens interne Nummer, besser wäre da an deren Stelle die Klangfilm Nummer.

Die Siemens Nummer steht auf den Plänen, die ich habe nämlich nicht drauf.

[Frank Bell]

Danke Michael, es handelt sich um einen Transistor-Vorverstärker aus dem Jahre 1972. Ich füge nochmal die Siemens-Nummer an: C72392-A392-A2?

[Frank Bell]

vor 35 Minuten schrieb stefan2:

hallo Frank,



 ein Photo hilft meist mehr, als eine Siemens interne Nummer, besser wäre da an deren Stelle die Klangfilm Nummer.

Die Siemens Nummer steht auf den Plänen, die ich habe nämlich nicht drauf.

Foto kommt, Klangfilm-Nummer gibt es meines Wissens nicht mehr, weil Siemens die Sitraltechnik nicht mehr unter Klangfilm-Logo vertrieben hat. Ich beziehe mich auf den Siemens-Katalog TuF 3 von 1973.

[Frank Bell]

Am 8.1.2022 um 19:55 schrieb Frank Bell:

Hallo in die Runde,
wir sind dabei, grade das kleine Mono-Gestell Eurodyn in Betrieb zu nehmen. Natürlich fehlen alle Unterlagen. Hat jemand einen Verdrahtungsplan fürs Gestellt bzw. einen Schaltplan für den Vorverstärker C72392-A392-A2?

Beste Grüße aus Bielefeld!

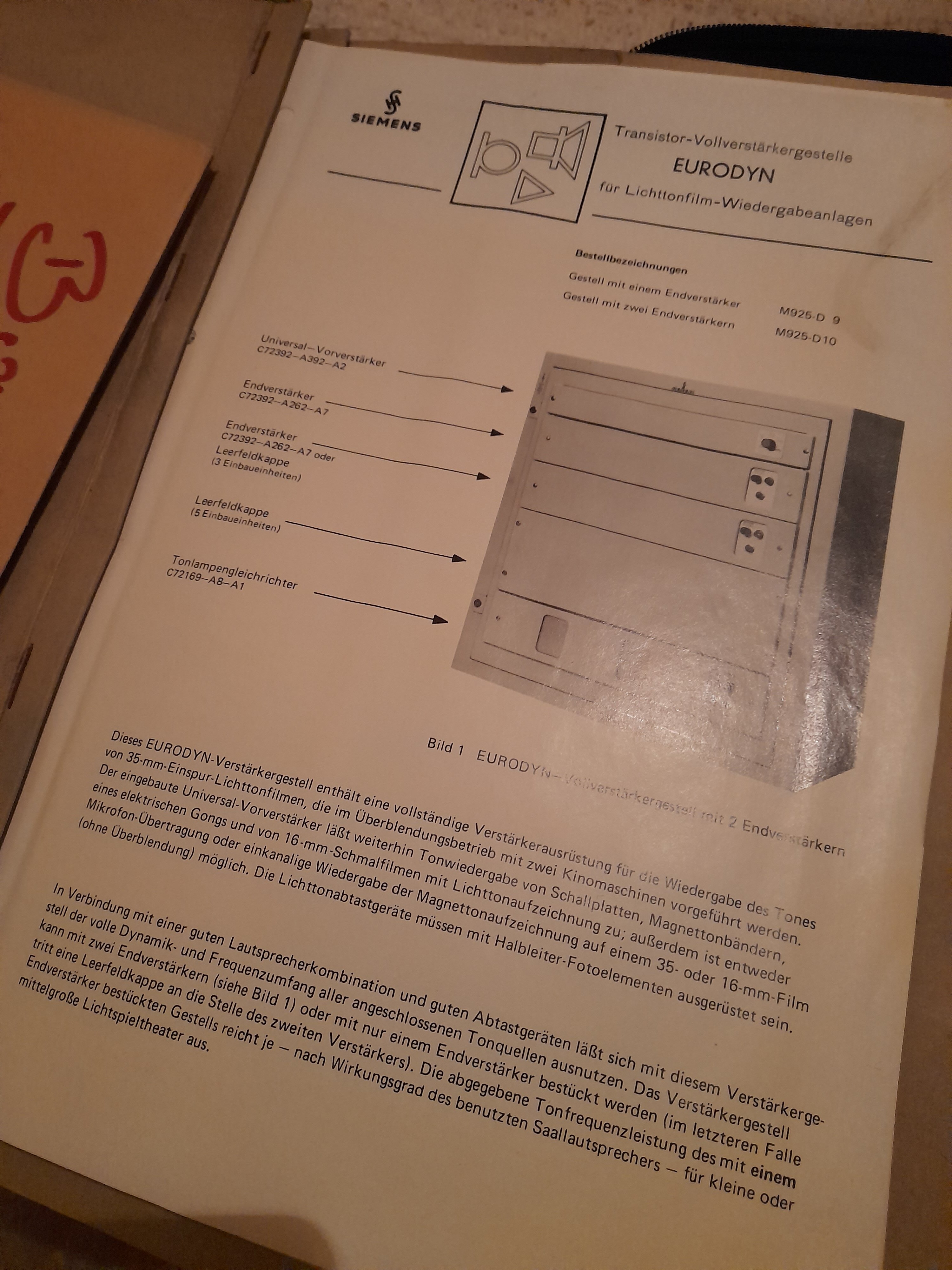

Nachtrag mit Foto: Die ersten drei Potis von links sin 2mal 35mm Solarzelle, 1mal 16mm Solarzelle. Laut Blockschaltbild im Katalog käme dann Plattenspieler regelbar, elektromechanischer Gong (ohne Regelung) und, das fünfte Poti wäre für dyn. Mikro, Magnetton-Abtastgerät oder Tonbandgerät. Laut Katalog kann der Mikrofon-Eingang umgeschaltet werden für Magnetton-Abtastgerät und für Tonbandgerät. Vermutlich ist dafür der Schalter zwischen den drei Potis links und den zweien rechts gedacht (mit dem weißen Strich). Der hat aber nur zwei Stellungen. Einen weiteren Schalter sehe ich nicht. Vielleicht meint Siemens ja eine Brücke. . . An einer anderen Stelle im Katalog heißt es dann: "Für den Anschluss eines Magnetton-Abtastgerätes oder eines Tonbandgerätes ist der Mikrofoneingang durch Brücken im Vorverstärker umzuschalten. Eine Brücke sehe ich oberhalb des ganz rechten Potis, die ist schon auf Magnetton-Abtastgerät umgelötet. Fehlt noch die andere Brücke. Vielleicht hilft der Schalter. Mal suchen und weiter probieren. Es hat schon geholfen, das Problem hier im Forum zu schildern!

[PKGeorge]

So ein Eurodyn M925-D8 hab ich noch hier Stehen.

Komplett.

Würd ich verkaufen!

Stand auch nicht in der Ahr Flut.

Aber die Klangfilm Schaltpläne wurden in der Flutnacht weggespült.

[Frank Bell]

vor 53 Minuten schrieb PKGeorge:

So ein Eurodyn M925-D8 hab ich noch hier Stehen.

Komplett.

Würd ich verkaufen!

Stand auch nicht in der Ahr Flut.

Aber die Klangfilm Schaltpläne wurden in der Flutnacht weggespült.

Müsste ich nochmal drüber nachdenken D8 gab es 1973 nicht mehr . . .

[stefan2]

Danke,



damit ist ja klar, es ist das Transistorgestell mit den 2N3055 Endstufen gemeint. Kann jetyt suchen gehen.

[Frank Bell]

Danke, Stefan.

[Jensg]

Originale 2N3055 RCA habe ich noch. Vielleicht auch ein paar 40162 und 40161 Treiber, wenn ich mich da recht erinnere.

Jens

[Ernemann]

Hallo Frank,

brauchst Du noch Unterlagen? Mir ist kürzlich genau so ein Schrank samt der vollständigen Unterlagen zugelaufen. Ich kann sie Dir gerne scannen und zuschicken.

Grüße

Pascal
