Super 8 Kassetten befüllen - Adapter für Svema-Kassetten

[icecream1973 Elias]

So, dies ist Teil 2 meiner "Bastelstunde", mit dem ich mein Loblied auf 3D-Drucker fortführe. Eigentlich auch nur ein winziges Hilfs-Teil, welches mir aber seit längerem gute Dienste leistet.

Hier sei nochmal auf die wunderbare Anleitung von Friedemann zu dem Thema hingewiesen - bei meiner Variante gibt es nur nicht den "Umweg" über den Plastikring/gestutzte S8-Leerspule zum Aufrollen. (Im Baumarkt oder sonstwo hatte ich keinen Ring mit dem entsprechenden Innendurchmesser finden können.)



Mein hauptsächliches Super 8 S/W-Material ist 30,5m Foma DS8, den ich splitte und in 4 alte Svema-Kassetten fülle. Von denen habe ich jede Menge, und sie lassen sich relativ sauber "knacken", so kommt man pro 15 Meter-Kassette auf einen Preis von 8,87€.



Da ich nicht gerne viele einzelne Gerätschaften für verschiedene Arbeitsschritte habe, mache ich beide Arbeitsschritte auf einem normalen S8-Betrachter:



1. Das Splitten mache ich wie wahrscheinlich die meisten anderen auch: auf die eine Spule vom Betrachter (oder Umroller) kommt die DS8-Rolle, auf die andere zwei verbundene 30m 8mm-Leerspulen (ich umklebe sie an den aufeinanderliegenden Kanten mit Klebeband, da der Spulendorn nicht bis in die hintere Spule reicht), dazwischen der russische Filmsplitter, und dann wird geleiert. Die eine Rolle muß natürlich nochmal umgerollt werden, damit die Perforation zum Befüllen auf der richtigen Seite liegt.

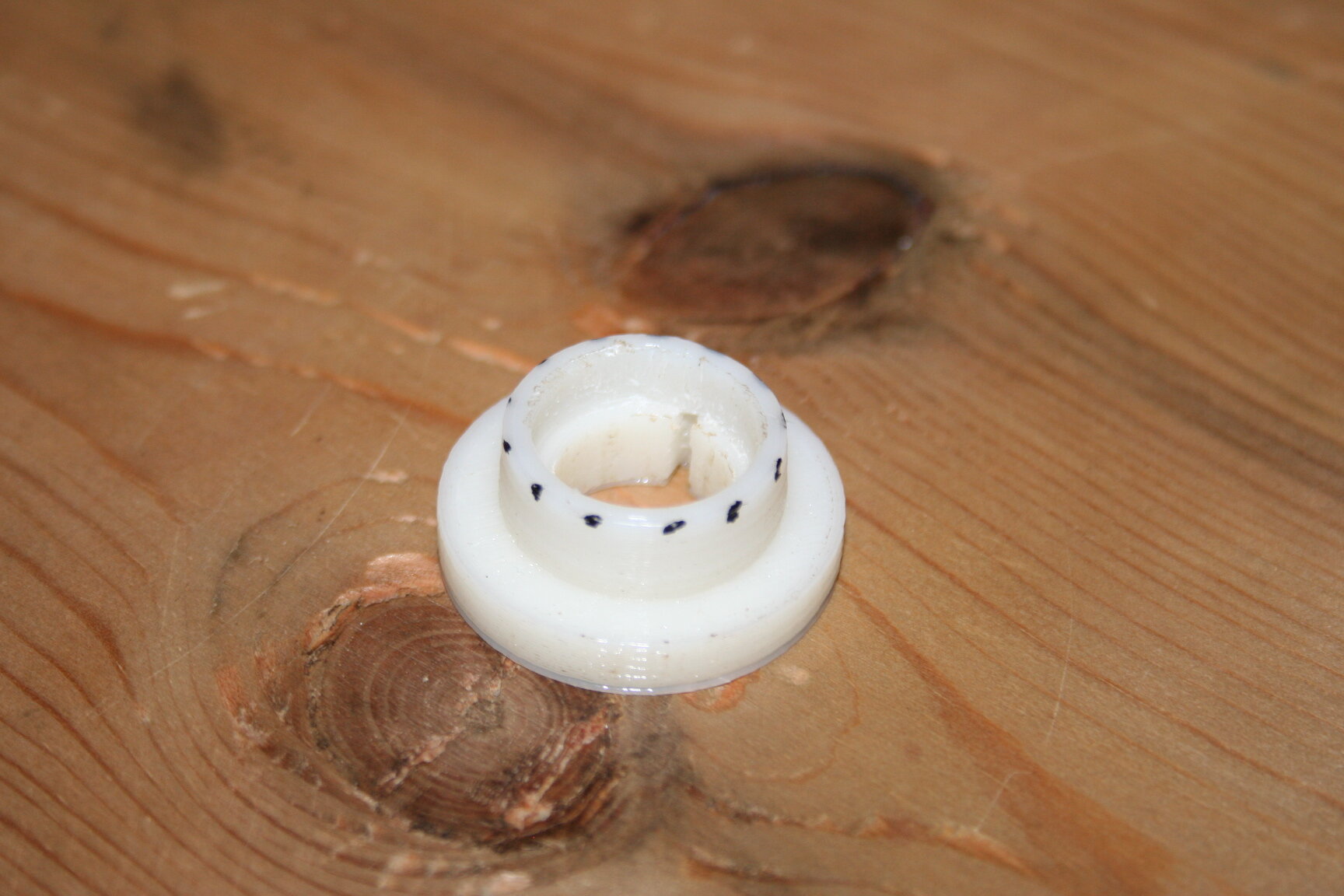

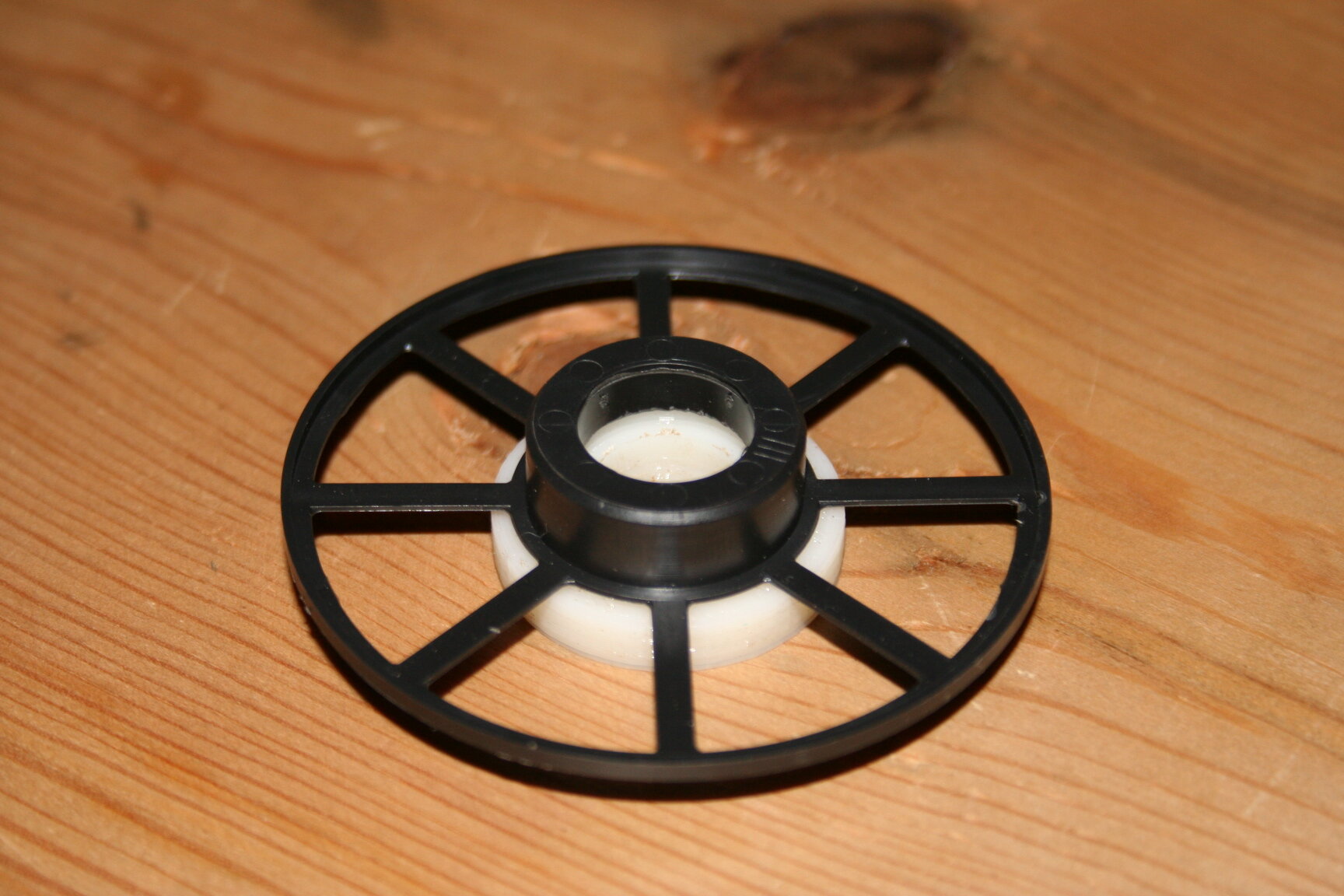

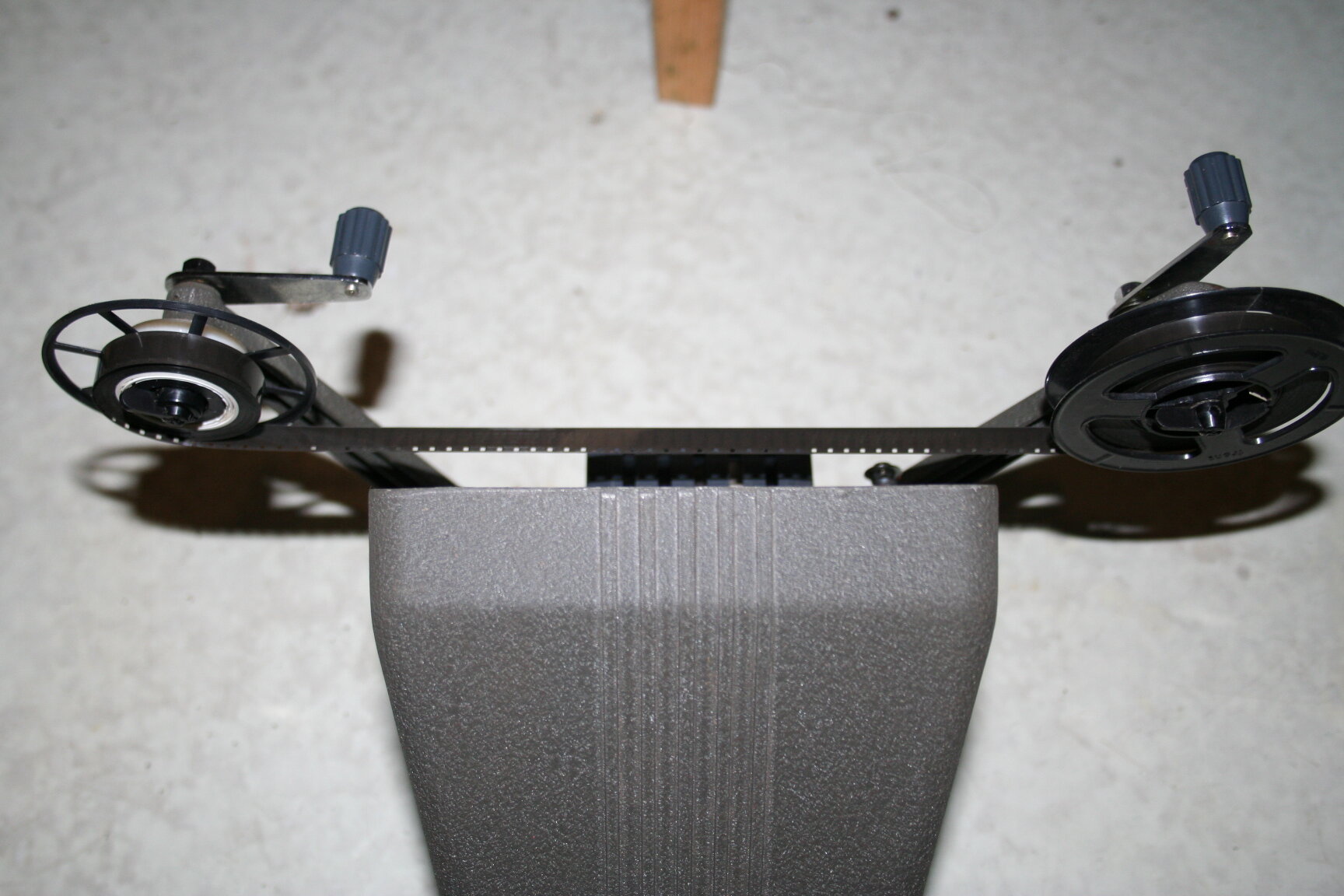

2. Zum Befüllen habe ich mir ein Plastikteil gedruckt, das genau in die untere Aussparung der Spule aus der Svema-Kassette passt, und genau auf den Dorn meines Betrachters. Das Teil hat gerade genug Friktion, um nicht zu rutschen, und wenig genug, um ohne Gezerre im Dunkeln wieder abgezogen zu werden. So kann ich die Spule direkt auf den Betrachter stecken, bewickeln, und ab in die Kassette damit:

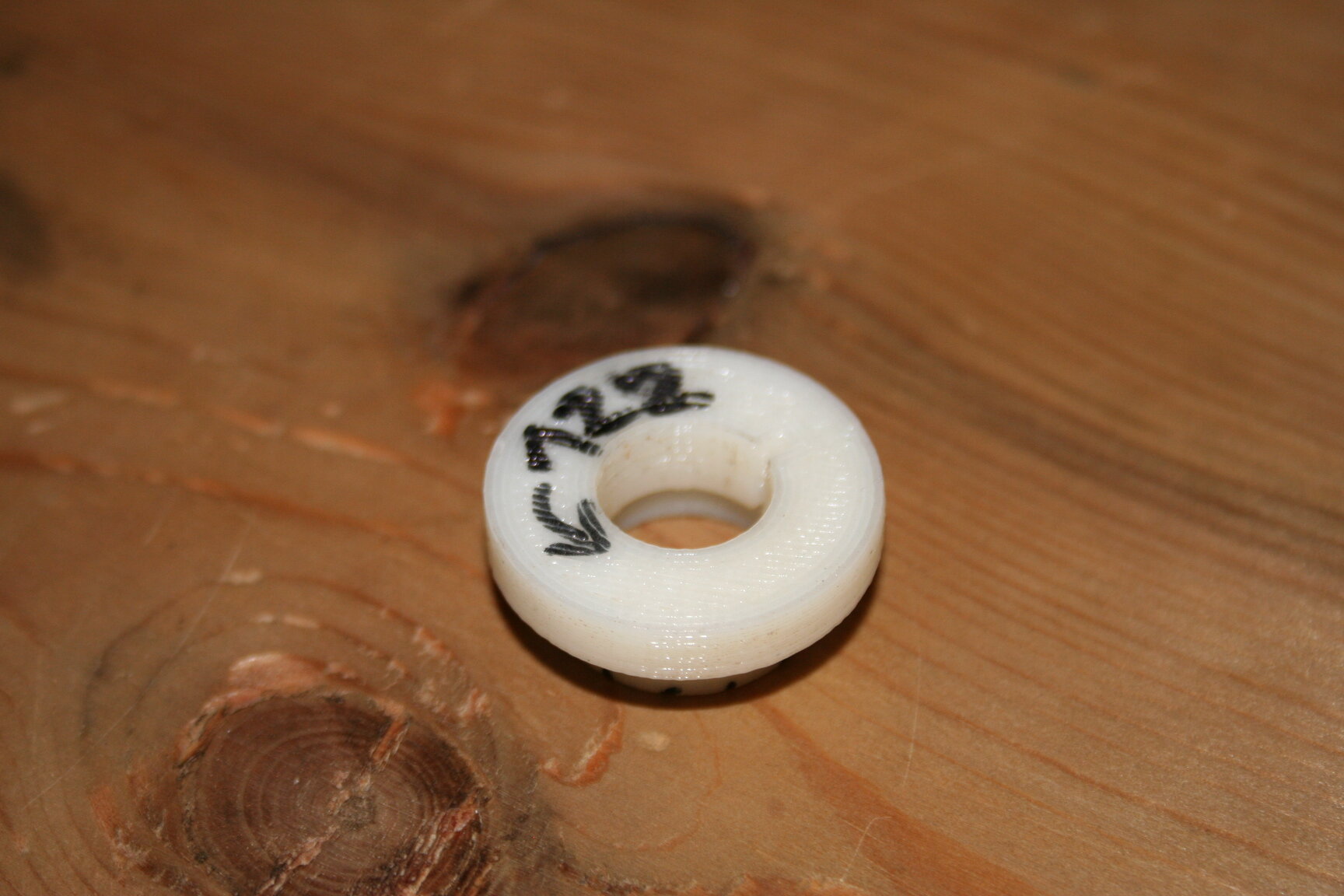

Die "122" auf der Unterseite ist eine Erinnerung, daß nach genau 122 Umdrehungen gegen den Uhrzeigersinn 15,25 Meter auf der Spule sind (ich habe ja 30,5 Meter Ausgangsmaterial).



Ob der Adapter auch in die Spulen von anderen Kassetten passt, kann ich leider nicht sagen, da ich keine anderen zur Hand habe. Der Dorn meines Umrollers hat auch nur einen Mitnehmer (statt drei), daher ist in meinem Adapter auch nur ein Schlitz. Obwohl er dadurch potenziell nicht ganz universell ist, hier trotzdem die 3D-Datei zum Drucken, falls jemand anderes das probieren will:



S8_umrollhilfe_svema.stl



Und auch hier gilt wieder: je nach Plastik-Typ Schrumpfungsfaktor beachten und 2-5% größer drucken, damit es nachher passt.

[Carena48]

Bei mir schaut es so aus:

[Carena48]

oder so:



Und Schallplatten verwende ich auch. Als Gerät zum Trocknen.



[icecream1973 Elias]

Das ist ja spannend! Ja, die Mechanik eines 16mm-Betrachters ist natürlich schon um einiges stabiler, da agiert mein 8mm-Modell zugegebenermaßen schon an der Grenze der machbaren Zugkraft.



Gibts den Vierkant-Aufwickelteller und den Spulenkern irgendwie zu kaufen, oder sind das Eigenkonstruktionen?

[icecream1973 Elias]

Hehe, super!

Ich habe meine Trockenspindel aus einem meiner Lieblings-Gratis-Werkstoffe hergestellt: Silvesterraketen-Stäbe. Zwar nicht so schick wie deine, und ohne Polster drum, aber mit Emulsion nach außen (natürlich) hatte ich noch nie Macken im Film.

[Friedemann Wachsmuth]

Ich will alle deine Basteleien sehen, Icecream!! Super! 🚀

Und die Swema-Kassette scheint mir eine Agfa-Kassette um zu sein. Die ließen sich auch gut knacken und haben diesen leicht laufenden Teller. Eigentlich viel viel besser als die Kodak-Kassette.

[Regular8]

vor 1 Stunde schrieb F. Wachsmuth:

[...] Agfa-Kassette [...] haben diesen leicht laufenden Teller.



Jo, in meiner Erinnerung manchmal bisschen schleifiges Geräusch im Lauf, aber keine Hänger an die ich mich erinnern kann.

[icecream1973 Elias]

Haha, gefällt mir, daß es gefällt. Zwei Tüftel-Posts kommen noch. 😊
