Hilfe für DIY Reparatur Nizo 4080

[Helge]

@Stefan vom Stein

ein Artikel mit mehr Details bei filmkorn wäre in der Tat eine gute Idee.

Ich weiß, das ist ein bisschen Arbeit, aber für andere eine hilfreiche Resource.

Du hast hier richtig gute Arbeit geleistet, solche Berichte sind heutzutage Gold wert 👍

[Martin Rowek]

@Helge
Im Prinzip hat er die wichtigsten Details genannt. Mich persönlich würde aber auch interessieren, wie Stefan den PU-Riemen unter Spannung verschweißt hat. Ohne Spannung wäre er wohl zu lang geraten.

@Stefan vom Stein
Ein fertiger Riemen hätte sich vermutlich nicht ohne weitere Demontage der Nizo 4080 ersetzen lassen. Ein sogenannter Endlosriemen war offensichtlich eine gute Alternative.

[Stefan vom Stein]

vor 23 Stunden schrieb Martin Rowek:

@Helge
Im Prinzip hat er die wichtigsten Details genannt. Mich persönlich würde aber auch interessieren, wie Stefan den PU-Riemen unter Spannung verschweißt hat. Ohne Spannung wäre er wohl zu lang geraten.

@Stefan vom Stein
Ein fertiger Riemen hätte sich vermutlich nicht ohne weitere Demontage der Nizo 4080 ersetzen lassen. Ein sogenannter Endlosriemen war offensichtlich eine gute Alternative.

Eigentlich ganz einfach ich habe den PU Riemen erst links neben der Triebscheibe auf der Motorachse gehabt und nach dem Verschweißen mit dem Federhaken auf das Laufrad mit mehr Spannung gehoben.

Aber Achtung man sieht es nicht aber ganz links an der Motorachse ist ein hauchdünner Spalt wo der Riemen auf Zug runterrutschen kann dann muss man wieder neu unter die Motorachse schieben.

Der PU Riemen ist ja nicht so dehnbar wie Gummi aber es ging ganz gut.

Bei der zweiten Nizo 4080 (leider defekter Beli) ging das jetzt in 30 min.

Hier wollte der Riemen erst nicht durch das Schwarze Rad auf die andere Seite.

Hab ihn ganz kurz fixiert und dann durch drehen des Rades auf der anderen Seite gehabt musste nur noch mit den Federhaken die Richtung vorgeben und durchschieben.



Ich kann das aber nur mit Lupenbrille da alles so eng an der Stelle ist.

Ne Werkstatt könnte das noch sauberer und schöner aber man sieht es ja normal nicht......

[jacquestati]

Mach doch mal einen bebilderten Bericht  (falls das noch geht) und biete das Friedemann an. Bedenkt man,  dass ein kaputter Riemen bisher eigentlich  einen Totalschaden bedeutet,  ist die Reparatur doch genial. Wäre auch was für cinematography.com.

Wie simpel ist dagegen doch die Beaulieu 4008. Keine Riemen, keine Kunststoffzahnräder...🙂

[Helge]

Die Gummi- und Kunststoff-Antriebsteile hat Braun im wesentlichen zur Geräuschreduzierung der Tonfilmkameras eingesetzt.

Die 40xx und 60xx Nizos gehörten zu den leisesten Super-8-Kameras überhaupt.

Metall macht halt mehr Krach 😉

[Martin Rowek]

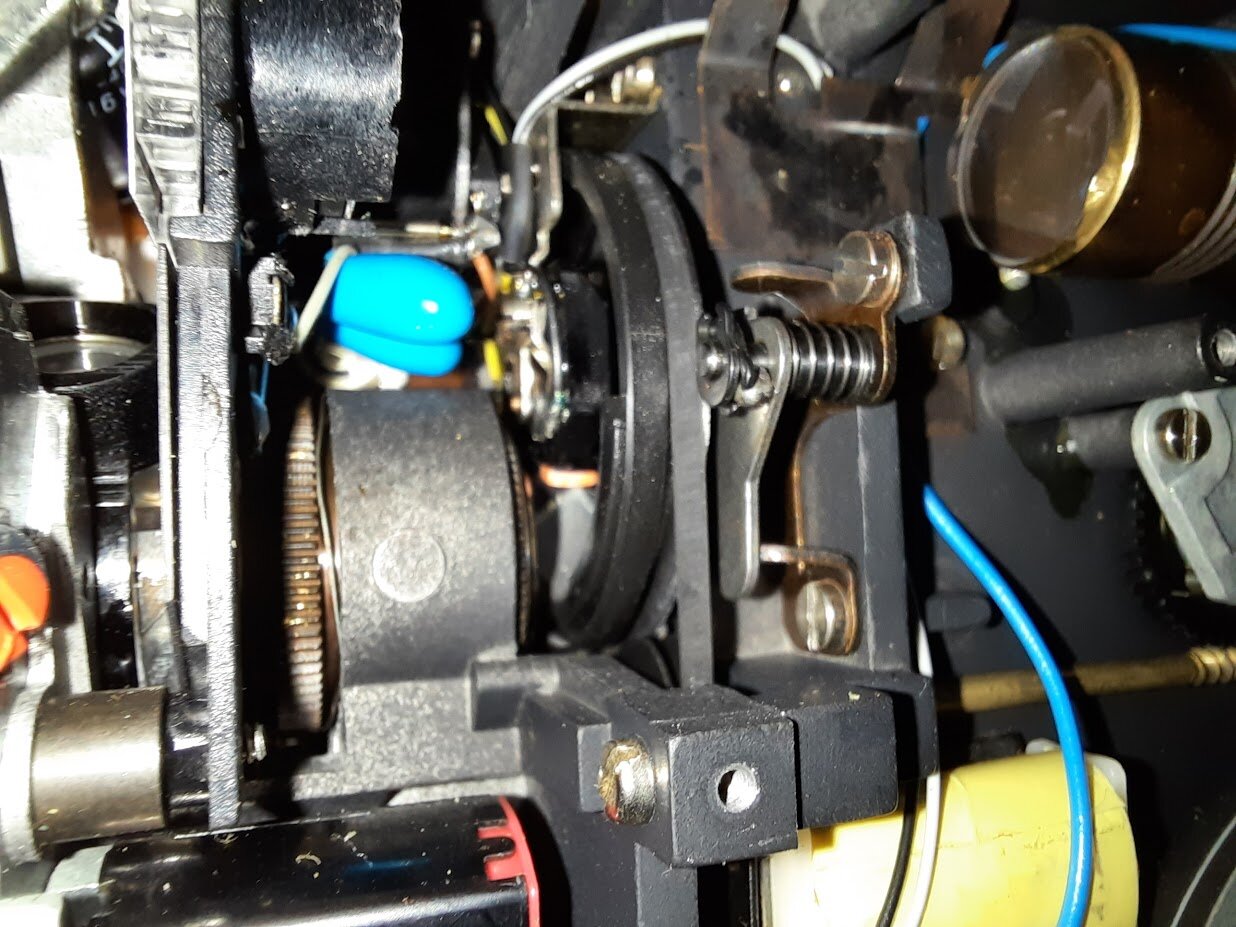

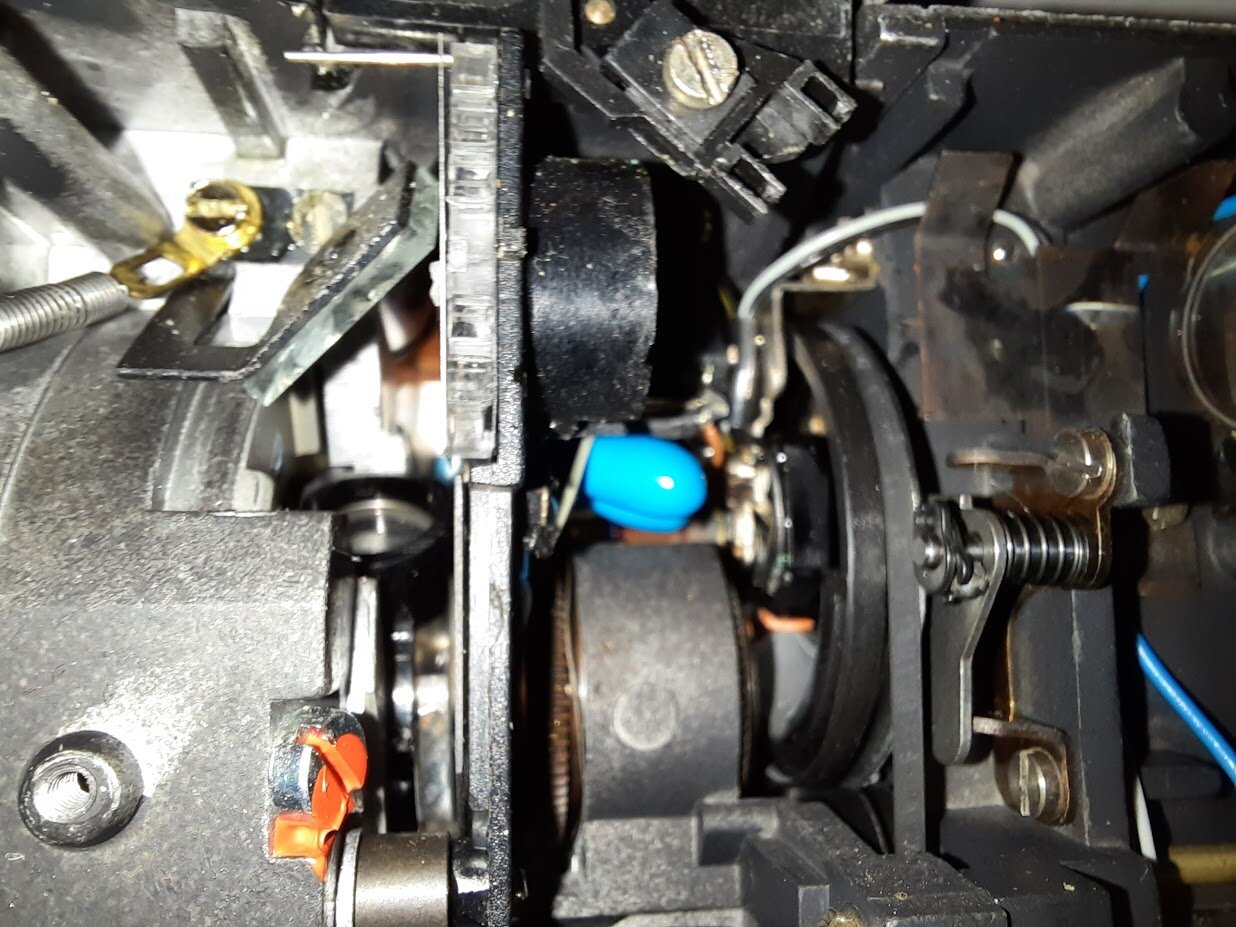

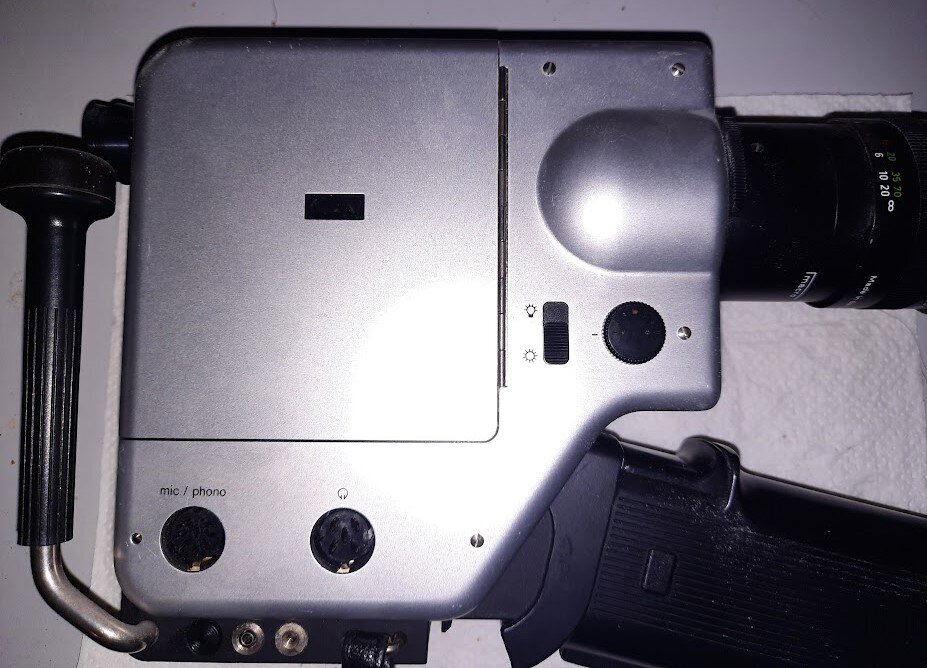

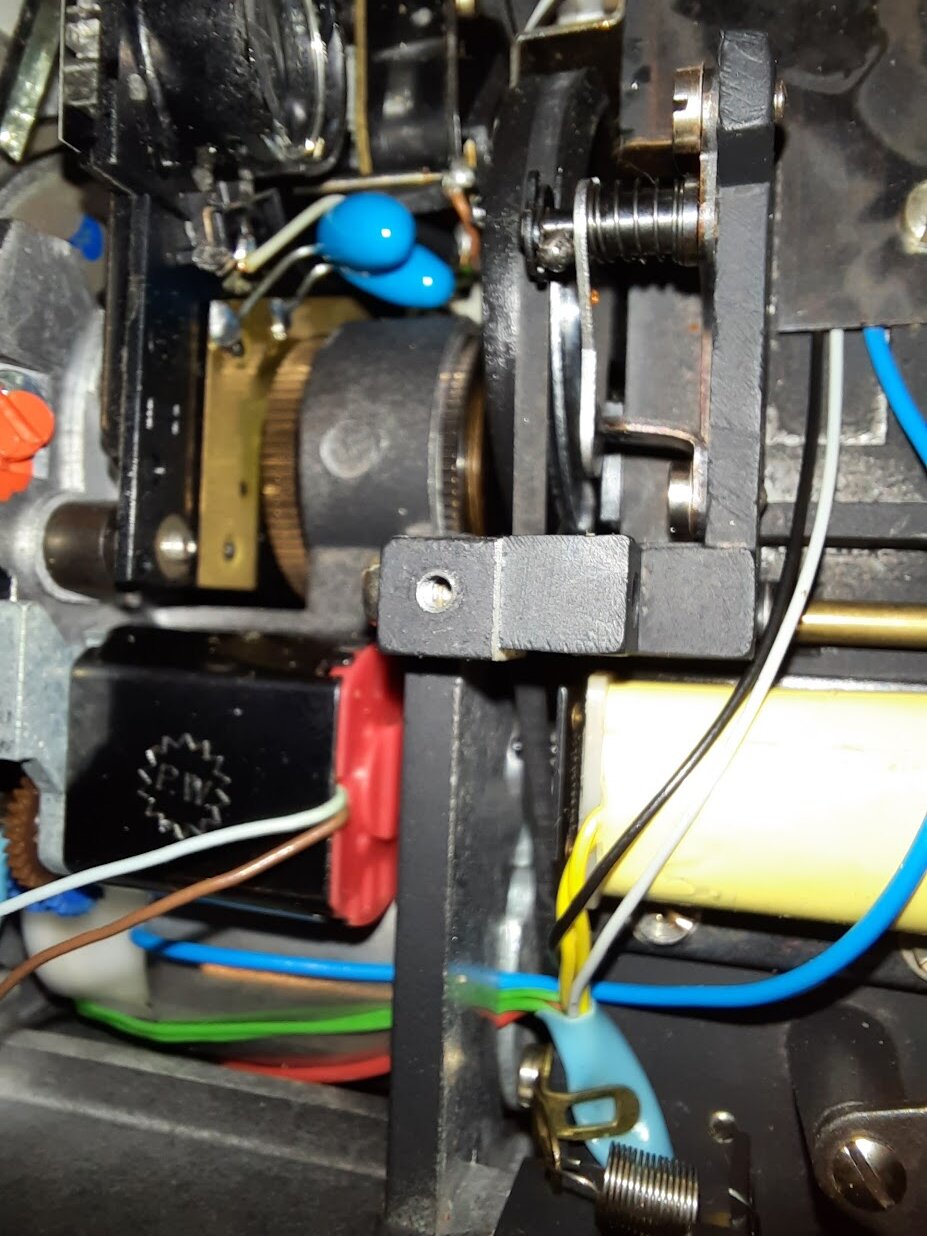

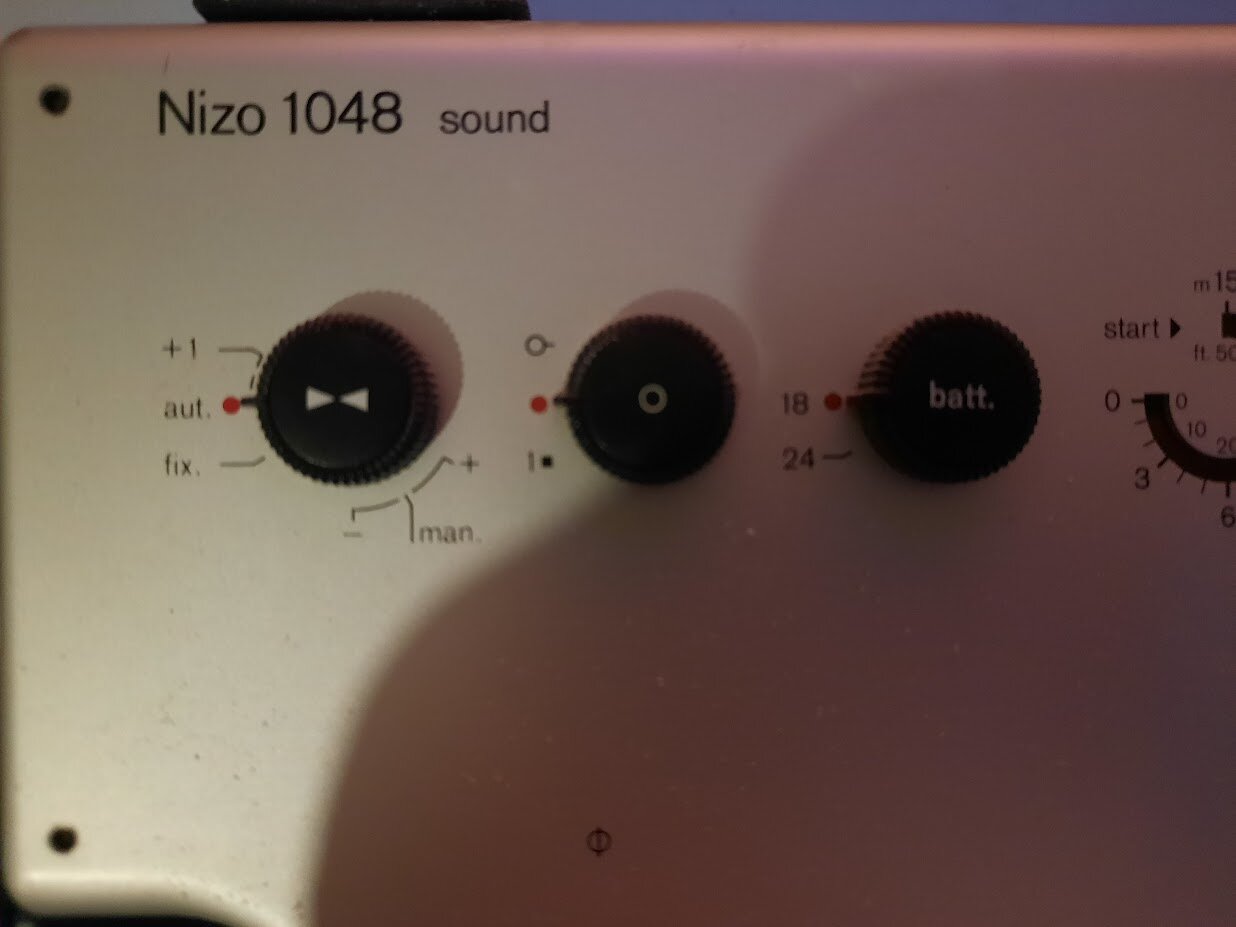

@Stefan vom Stein Du hast mich motiviert, meine Nizo 1048 (ich dachte ich hätte eine Nizo 2056) aus der Vitrine zu holen und zu öffnen. Mit einem Schweizer Taschenmesser, weil es gerade griffbereit war und einem Akku-Lötkolben ging es der Nizo S1048 ans Alublech:

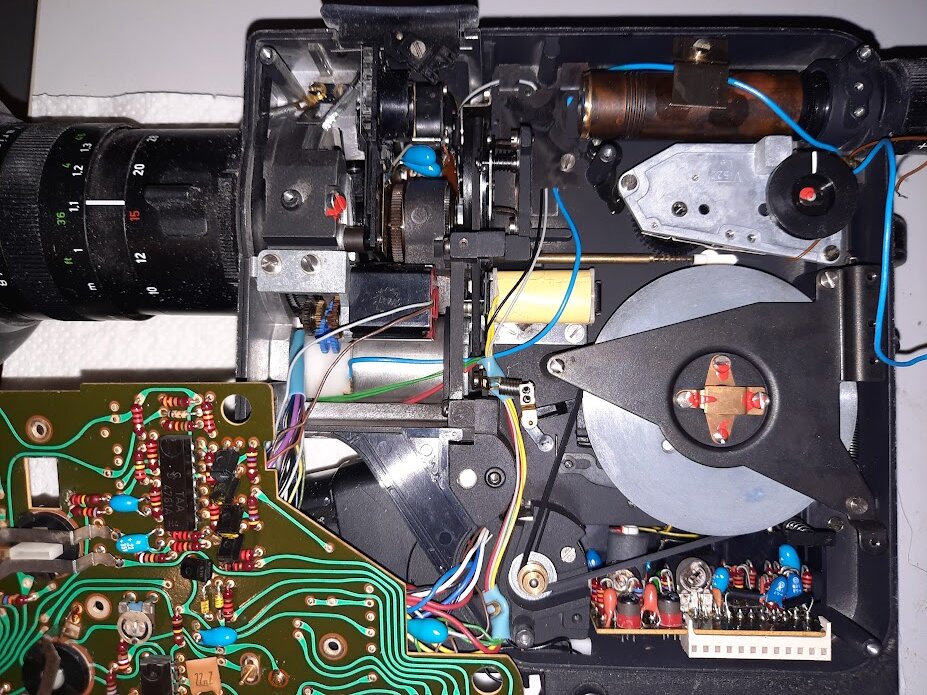

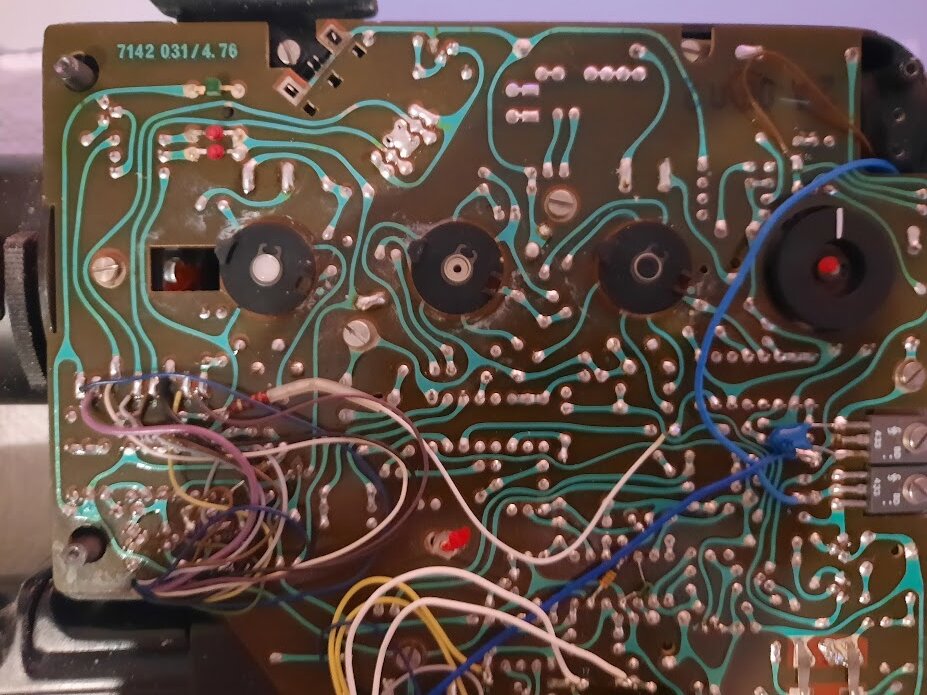

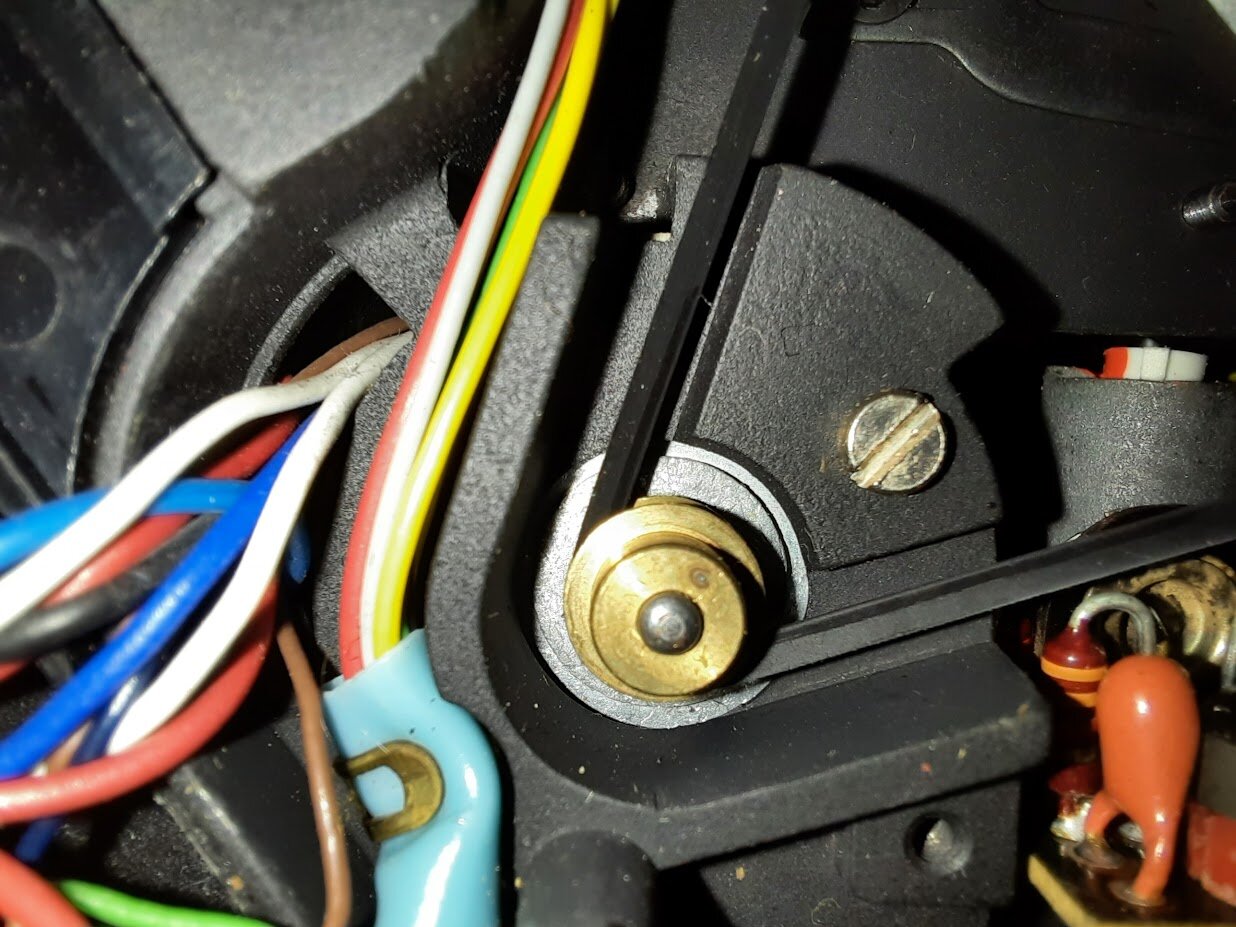

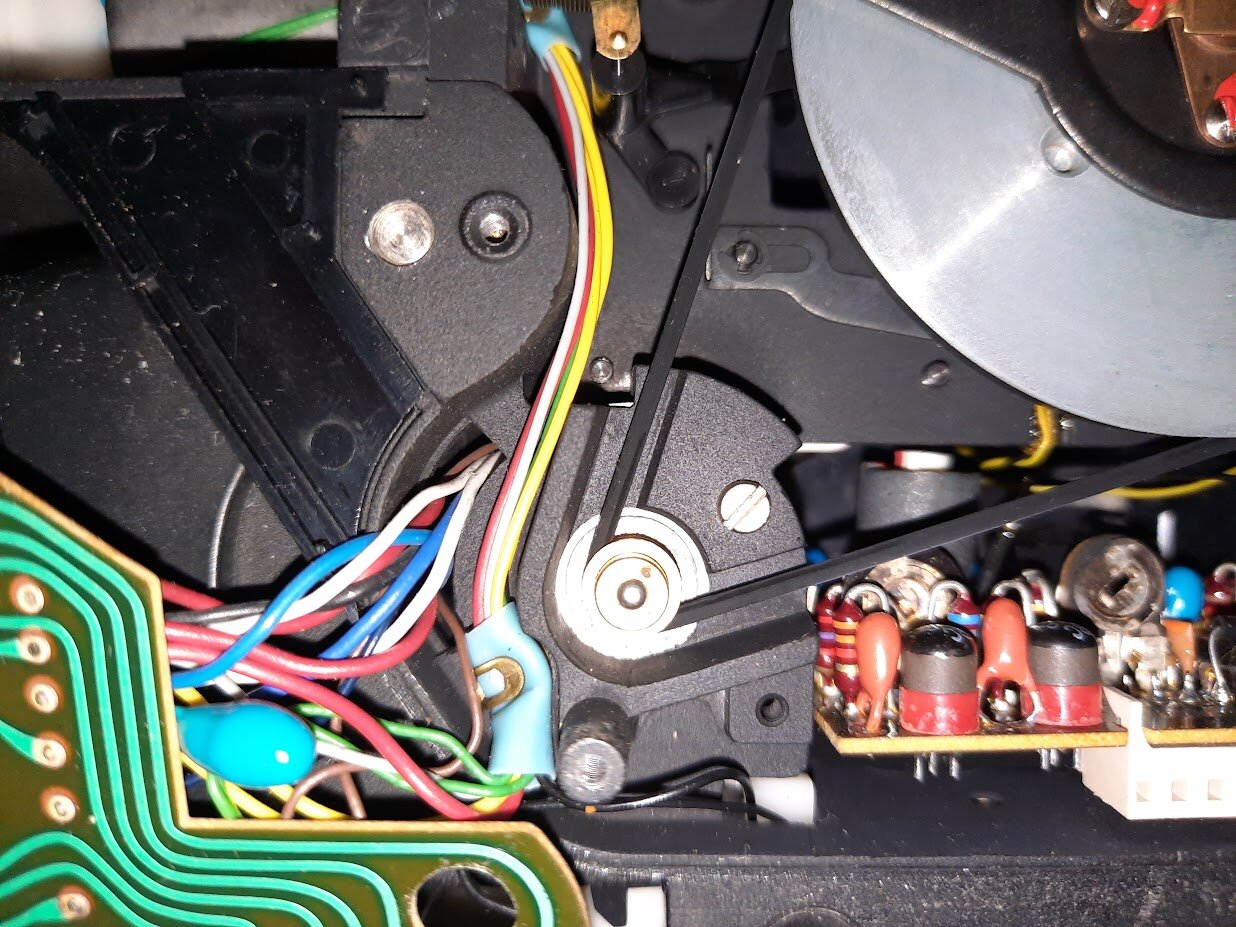

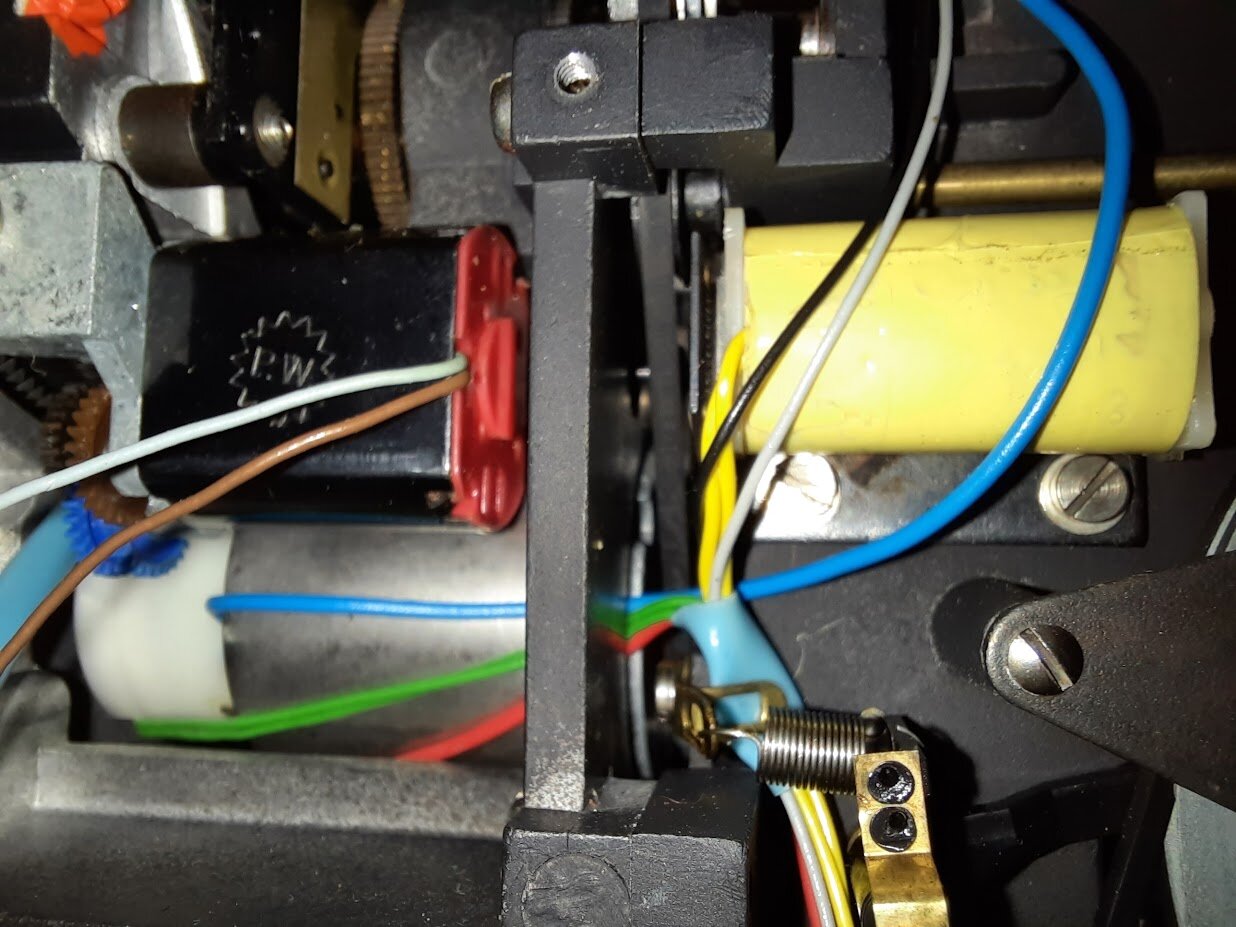

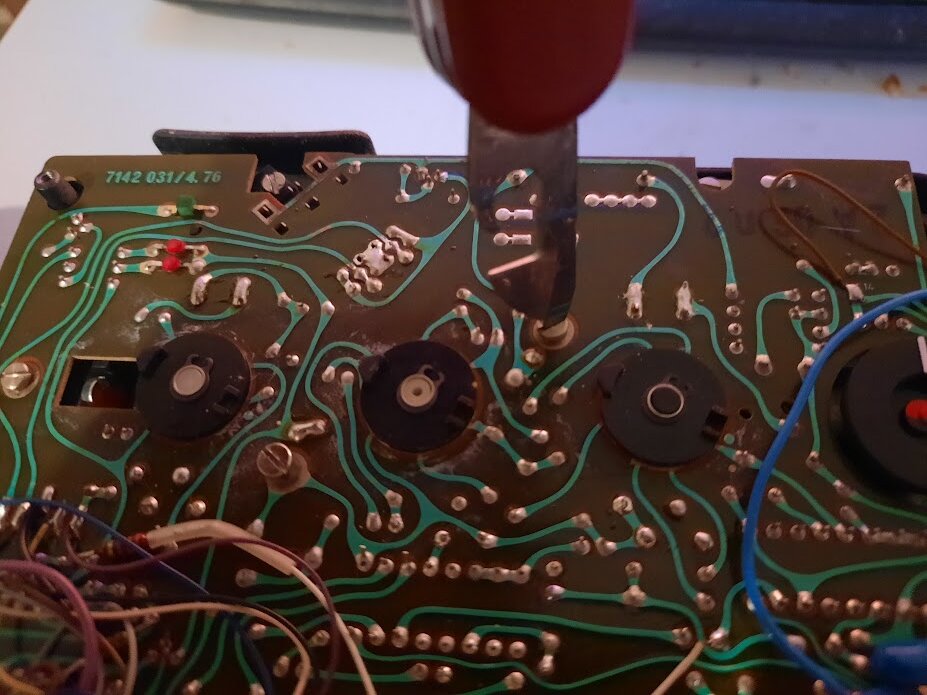

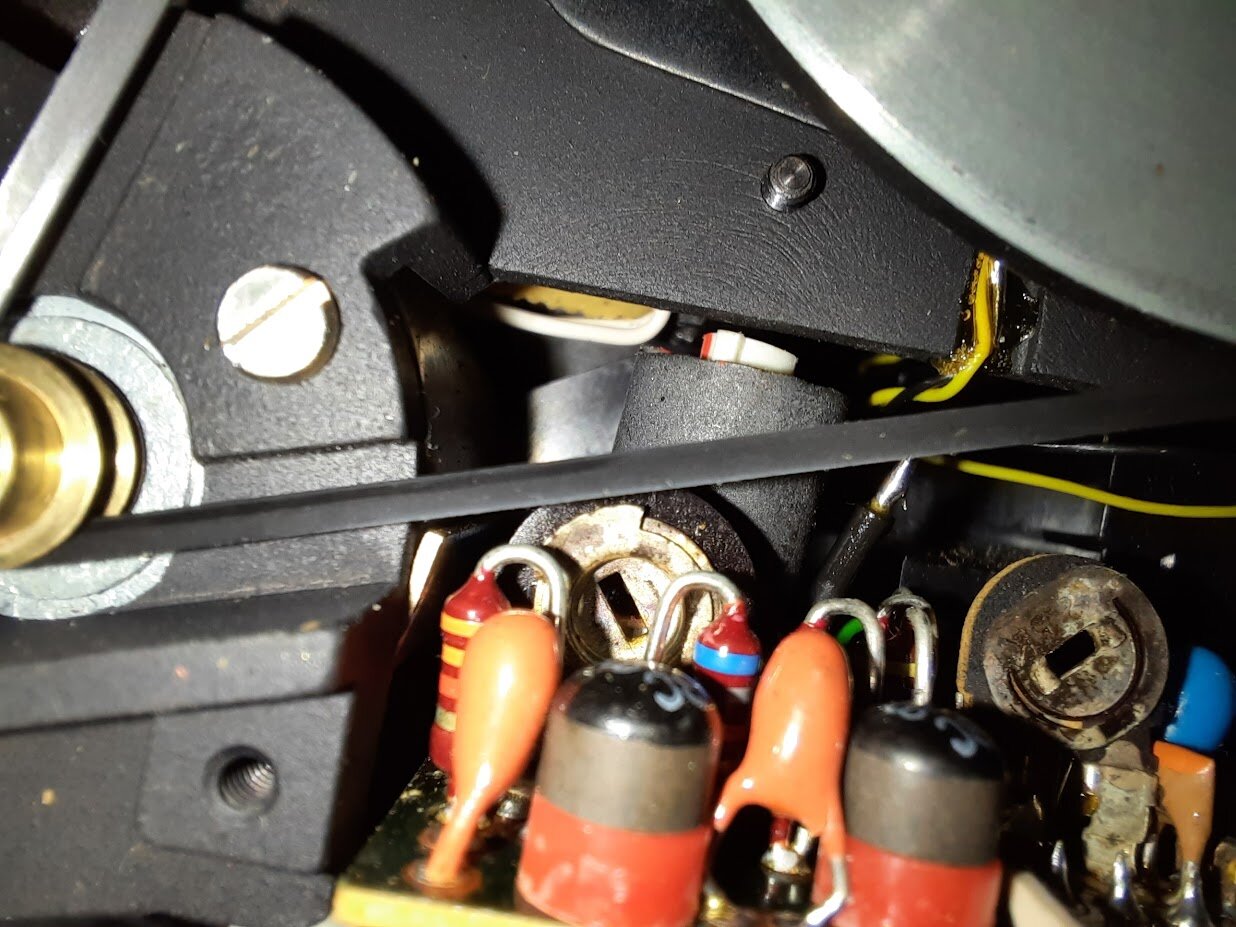

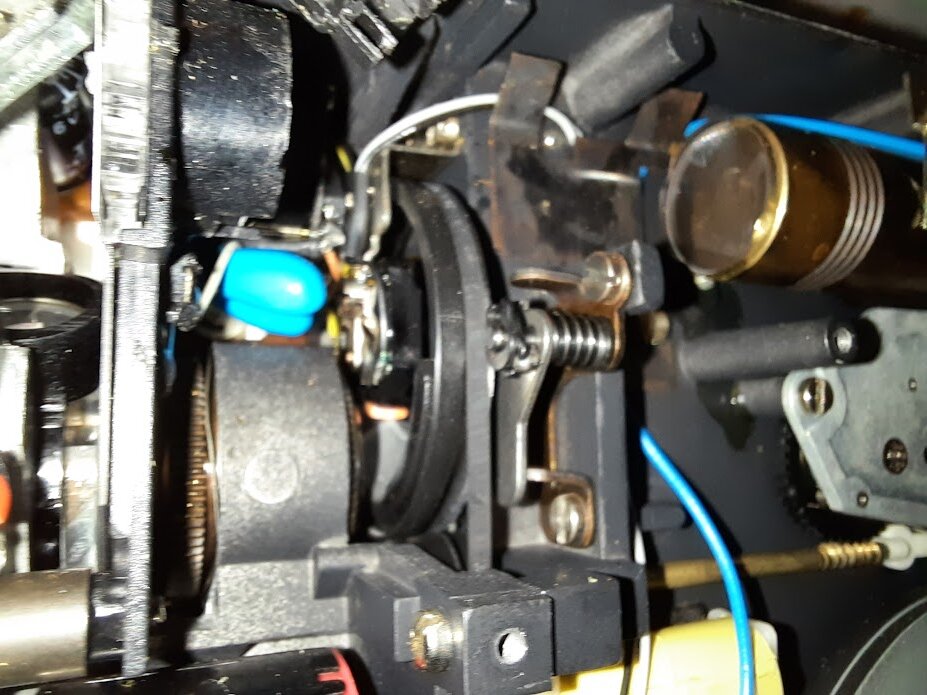

Ein blaues und ein braunes Kabel war von der Platine abzulöten, um sie dann wegklappen zu können. Mindestens ein Riemen zuviel, beide sind aber noch intakt.
Was ist eigentlich der Unterschied zwischen der 10 und 20? 48 und 56 sind mir bekannt, da es sich hier um die max. Brennweiten handelt.

Bearbeitet 19. März von Martin Rowek (Änderungen anzeigen)

[Martin Rowek]

Es gab auch noch eine ander Version der Braun Nizo 1048 😉

[jacquestati]

Mich wundert es nicht, dass diese Kameras kaum noch oder gar nicht mehr zu reparieren sind,  die sind  einfach zu vollgestopft mit Elektronik. Und wenn es dann  noch spezielle ICs sind , geht nix mehr.

[Martin Rowek]

Ich stelle mir die Nizo 4080/6080 noch vollgestopfter vor, denn hier sind wohl mehr Kabel von der Platine abzulöten. Bestimmt sind einige Halbleiter-Mikrochips vom VEB Halbleiterwerk Frankfurt (Oder) in den Nizos verbaut wurden 😉

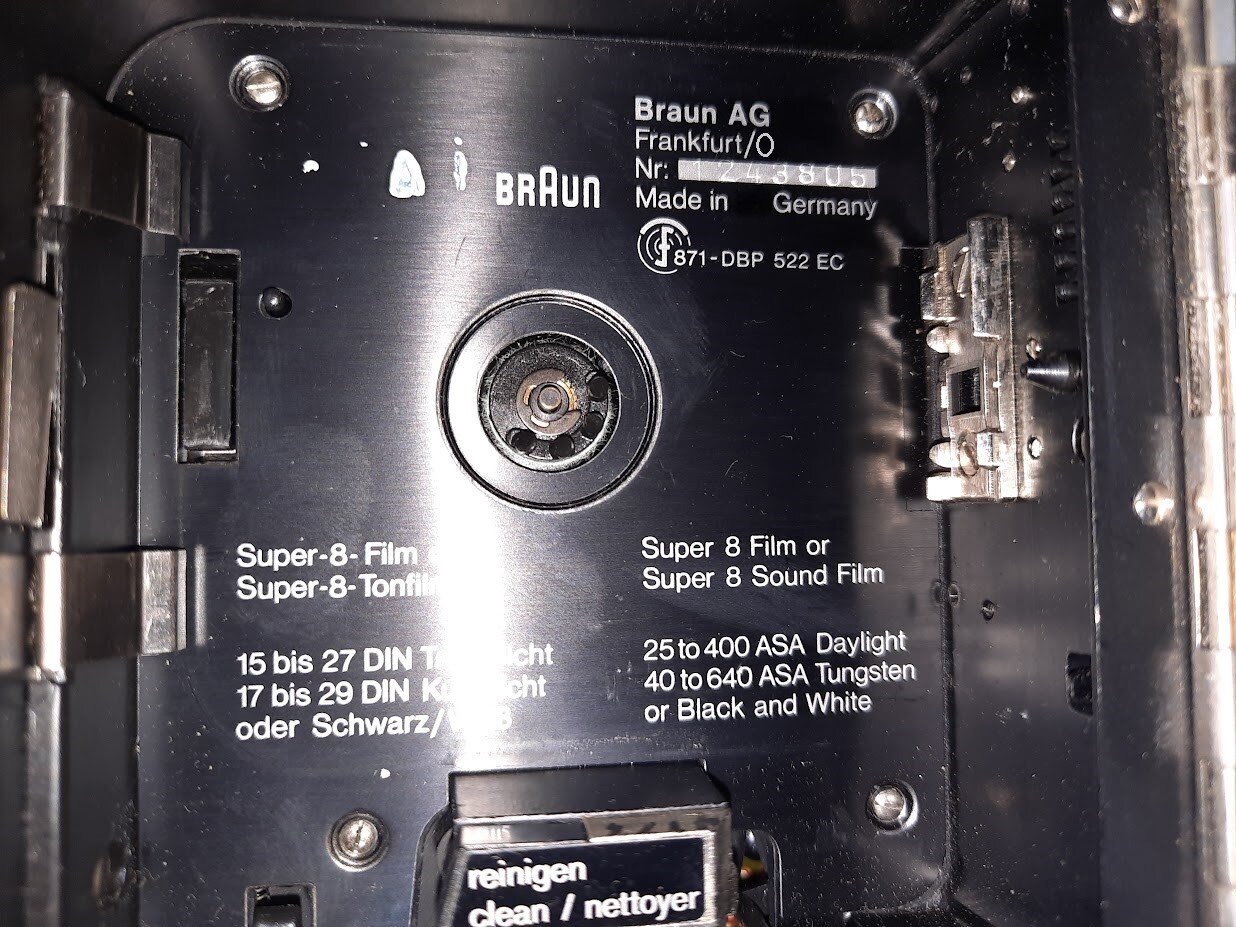

Interessant ist auch, dass sich 4 Mitnehmer auf der Aufwickelfriktion befinden, aber in der Filmbühne nur versenkte Schrauben befinden, statt Rampen, die das Schärfepumpen vermeiden, siehe Kodak M4 Instamatic.

Bearbeitet 19. März von Martin Rowek (Änderungen anzeigen)

[Martin Rowek]

Bin froh und erleichtert, dass dieser Thread wieder aufgetaucht ist 🙂

[Fabian]

Wo war er denn?

[Martin Rowek]

Er war kurz verschwunden.

[Fabian]

Aber dazu sollte es doch sicher irgendeine Erklärung geben? Normalerweise verschwinden Threads ja nicht einfach so und tauchen dann nach einem Tag wieder auf.

[Martin Rowek]

Ja, es gibt eine Erklärung, aber die soll hier nicht das Thema sein 😉

[TK-Chris]

Mir ist aber keine Löschung oder ein verstecken des Themas bekannt.
