IMS 3000 zusätzliche digitale Ansteuersignale benötigt - mit was günstig realisierbar?

[LuTe]

Hallo Zusammen,



wie man über "Biete" lesen kann, wurden in zwei unserer Säle, die IMBs von CAT745 / DSS200 gegen IMS3000 getauscht,



On Board hat der IMS3000 sechs Signale zum Ansteuern von Relais.
Es werden jedoch bei uns sieben benötigt (Licht hell, Licht dunkel, Licht Dia, Vorhang auf, Vorhang zu, Kasch BW, Kasch CS).
Ok, "Kasch" ist nicht unbedingt nötig, wäre aber schön, wenn man diese ansteuern könnte.

Mit welchem Umsetzer (Ethernet - DigOut), kann man das günstig und einfach realisieren?

...der IMS3000 sollte es auch ansteuern können.... 😉

Hat da jemand eine Idee?

Danke Euch vorab,



Grüße

LuTe



[LuxVox]

Mit ein paar Relais könnt ihr euch aus 3 Ausgängen 4 basteln und aus 4Relais sogar 8.

[Media-Pro]

Jnoir Modul..sollte dein Integrator wissen/haben

[LuTe]

vor einer Stunde schrieb LuxVox:

Mit ein paar Relais könnt ihr euch aus 3 Ausgängen 4 basteln und aus 4Relais sogar 8.

Wie realisieren? Zwei Befehle gleichzeitig schalten ein weiteres Relais? Bin grad überfordert... 😉

[LuTe]

vor 54 Minuten schrieb Media-Pro:

Jnoir Modul..sollte dein Integrator wissen/haben

Der Integrator hat seine eigenen Produkte.... deshalb die Nachfrage, ob es auch einfacher geht 😉

[Jensg]

Mit solchen Geräten wie dem Jnior. Als Relaisboxen, die Netzwerk können.

Jens

[LuxVox]

Versuchs kurz zu erklären.
GPO 0 ist Pulse für jedes angesteuerte Gerät und geht zu einem Wechslerrelais was von GPO 1 angesteuert wird, von dessen Ausgängen geht man zu einem Doppelwechsler was von GPO 2 angesteuert wird und dann zu einem Vierfachwechsler was von GPO 3 angesteuert wird. So hat man dann 8 Ausgänge, wo man durch Schliessen unterschiedlicher Kombinationen der GPOs 1-3 das Signal von GPO 0 zum richtigen Ausgang führt. Funktioniert natürlich nur mit gepulsten Steuersignalen. Mit bistabilen Relais (am besten separate Steuerung für an und aus) kann man auch Peripherie steuern die ein permanent geschlossenen Kontakt brauchen.

[carstenk]

Gibt auch einfache Binärdecoder dafür. Ist halt die Frage, ob man selber basteln will und kann auf der Basis der vorhandenen GPOs, oder ob's eine Lösung von der Stange sein soll. Wenn das KnowHow für die Installation fehlt, muss man einen Integrator beauftragen, und der nimmt halt, was er gewohnt ist und kennt.

Eventuell können auch unterschiedliche Lösungen sinnvoll sein, je nachdem, welche Leistungslängen zwischen IMS und Aktor bestehen. Es gibt mittlerweile reichlich Ethernet/TCP->Relais Interfaces in jeder Preisklasse. Einfache Boards mit z.B. 8 Relais gibts ab 50€ aufwärts auf ebay. Muss man sich dann selbst reinfuchsen. Kann man sich auch mit nem Raspberry PI für 20-30€ selber basteln. Kommt halt aufs lokal vorhandene KnowHow an.

Standard im Kino und von Haus aus von jedem Server unterstützt sind eben die schon erwähnten JNIORs. Die kosten ein bißchen mehr Geld (ab 400€ neu), können aber auch sehr viel. Als reine IP-Relais eigentlich vergeudet. Mal die Doku lesen, und dann entscheiden, ob man damit vielleicht auch aufwendigere Sachen machen könnte.

Bearbeitet 15. Oktober 2022 von carstenk (Änderungen anzeigen)

[stefan2]

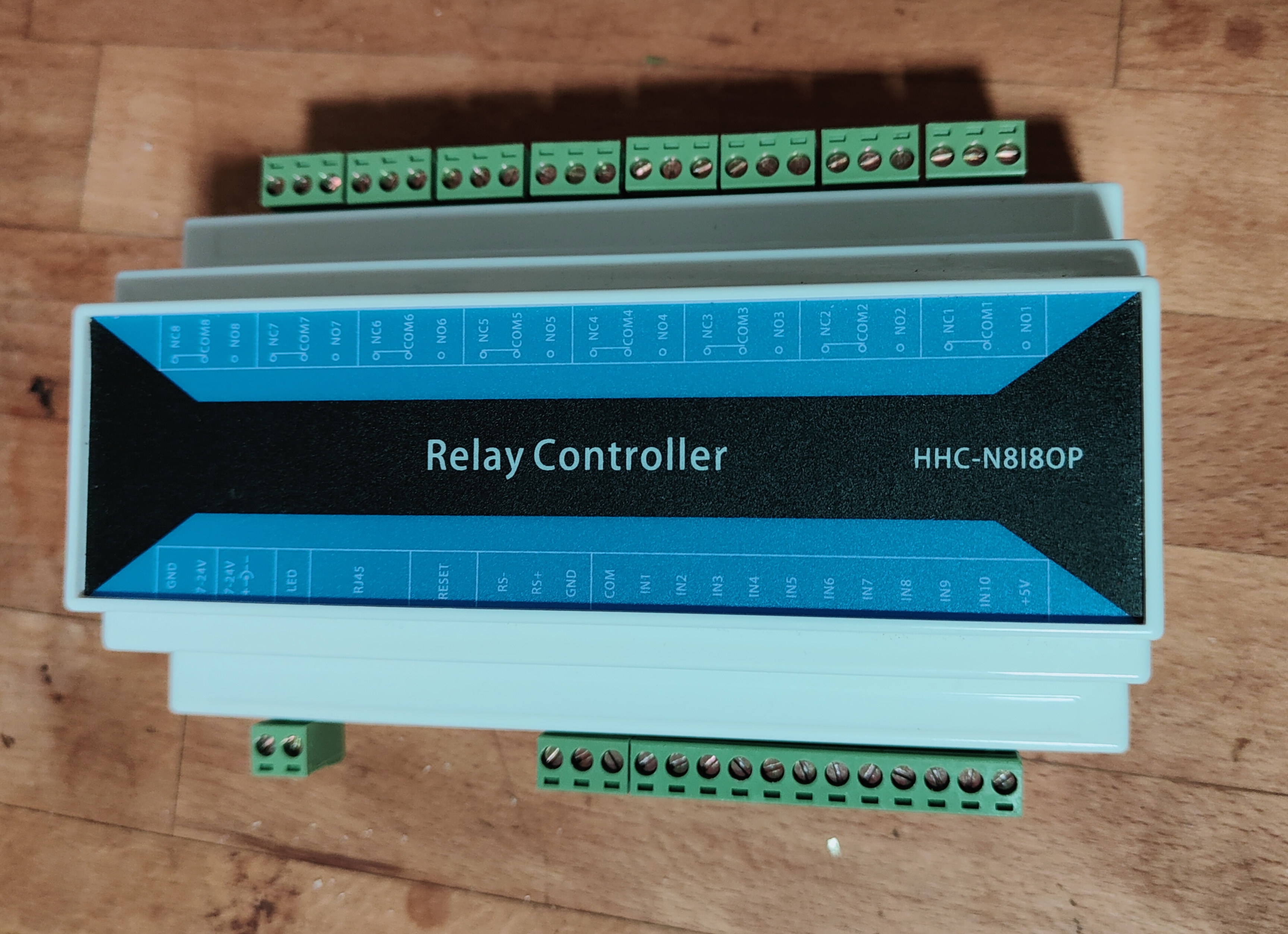

Dafür gibt es diese Netzwerkrelais Boxen, für kleines Geld.

Brauchen 12 - 24 V Gleichstrom und Netzwerk. Bieten meist 8 Wechselkontaktrelaus 10A 250 V ES 50 V GS, und 10 GPI.

Die Version im Hautschienengehäuse kostet etwas mehr, als die Leiterplatte allein, die dann ein Gehäuse braucht.

Funktioniert gut, bekommt über TCP Befehl einen Text gesendet. Geht am IMS 3k.

[carstenk]

Der HHC-N8I8OP kann wohl auch eigenständig Puls, also nicht nur statisch ein/aus. Zumindest mit zeitlicher Auflösung von ganzzahligen Sekunden. Kann man bei vielen Servern ggfs. auch händisch im Makro bauen, trotzdem ganz praktisch, sowas können viele andere preiswerte IP-Relais nicht.





Man muss ein bißchen aufpassen, welche Protokolle diese Boxen unterstützen. Einige unterstützen nur http requests als Interface, das ist über übliche DCI Server garnicht, oder nur extrem umständlich umzusetzen.



Alle DCI Server unterstützen RAW TCP/UDP Portkommunikation, sowas sollte so eine Relaisbox dann idealerweise auch können.

Bearbeitet 26. Oktober 2022 von carstenk (Änderungen anzeigen)

[carstenk]

Die preiswertes Möglichkeit für Bastler ist sowas hier - für eine Handvoll Dollar mit 8 oder 16 IOs auf eBay, Amazon und Co.



'ENC28J60 Relay'



https://www.ebay.de/itm/311915467440?hash=item489f9c52b0:g:oFkAAOSwEUVZZ4Qg&amdata=enc%3AAQAHAAAA4BBJOr7%2FZEswcwDE%2F5BExboqPkNTb6%2FSNU%2BkxHuCBz%2BKPOp1cVh5LkGITA%2B%2BvVOm9%2Byj1%2FdEJbnSWa8FPyqFa8nuguG4rctEG1mzTw5bzoQdQyj0U4HPwijPjfsLmpOyN3SnmAmK1Yd%2B6aECF6RGya3MlobyyK59N5h2xYaoTs4j9a4o4B554FMDIgQQBa7FgFYkhdbtFhfOuwJtdfcsz3bBLdOL%2B84mpHuPYKdv2qvbS5troTCL5%2BqZwGkuX1MlTTPJ%2BQioqmIAVWON79S3GMrTITxZyoAt%2B8iDYWhC1TYE|tkp%3ABk9SR4a5p_WMYQ



Allerdings muss man die eigentliche Relais-Ansteuerung noch dazu stricken, die Ausgänge des Boards selbst sind zunächst mal nur die Controllerports des STM Controllers auf dem Board. Damit könnte man z.B. gefahrlos direkt zu Audioprozessoren/GPIO verbinden, aber eben nicht an übliche Relais für Vorhang- oder Lichtsteuerung. Wie gesagt, für Bastler. Ausserdem ist die Firmware dieser Dinger von Haus aus wohl ziemlich eingeschränkt. Wie immer gibt es aber bereits eine Fangemeinde, die alternative bessere Firmwares dafür programmiert hat, und die kann man mit verhältnismäßig geringem Aufwand auch aufspielen. Wie gesagt, für Bastler, die Spaß an der Hackerei haben 😉



https://www.youtube.com/watch?v=qs8pDi7ET4s&t=22s



[T.J.]

Wir verwenden zusätzlich einen CIE-H10 / 8-Port Remote I/O Controller von Sollae Systems mit dem IMS3000.
Den Vorläufer von dem hier:



https://www.eztcp.com/en/products/cie-h10a



Der cie-h10 funktioniert perfekt als RAW device.

Die a Variente kann auch Pulse generieren.

[kinofreaks]

Ich greife das Thema hier nochmal auf: Ich benötige zur Ansteuerung eines Stromstosschalters eine Spannung zwischen 8 und 24V. Der Befehl dazu soll auch von einem Makro des IMS 3000 kommen. Lässt sich sowas auch mit einer Relaisbox z.B. der HHC-N8I8OP realisieren? Kann ich da den COM-Port es Ausgangs auf mein 0V-Potential des Stromstossschalters legen und die benötigte Steuerspannung auf den Schließer? Wenn ich die Doku da richtig gelesen habe, kann ich ja an den Ausgängen keine eigene Spannung generieren, sondern halt nur den Kontakt öffnen und schließen.



Gruß

Benedikt

[carstenk]

Gibts ein Datenblatt zu diesem Stromstoßschalter? Im Zweifelsfall kann man bei dem diese Schaltspannung irgendwo zusätzlich abgreifen, oder Du nimmst die Versorgungsspannung des HHC-N8180P als Schaltspannung - der läuft ja selbst mit bis 24V DC. Fütterst Du dann einfach weiter über das Relais zum Stromstoßschalter.

[kinofreaks]

Datenblatt ist hier: https://www.eltako.com/fileadmin/downloads/de/_bedienung/ES12Z_21200601-2_dtsch.pdf



Werde es mal so, wie von dir beschrieben versuchen.

[carstenk]

10-230V DC - sollte kein Problem sein, mit 12 oder 24 Volt Netzteil.

[Billett]

Dann komm ich hier auch noch dazu. Hat jemand eine Netzwerksteckdose in Betrieb, die er per Makrobefehl schaltet oder zumindest eine Idee dazu?

[carstenk]

Ich überlege das seit geraumer Zeit mit nem Shelly (PlugS). Der reagiert allerdings nur auf minimale HTTP Requests, keine einfachen TCP/UDP strings.

Diese HTTP requests kann man aber beim IMS3000 wohl verhältnismäßig einfach als Makro absetzen, James Gardiner hat mal ein Video dazu gemacht. Wie man sich so einen minimalen HTTP request über das RAW-TCP Device bei nem Sony oder Doremi zu Fuß zusammenbastelt habe ich noch nicht raus, weil bei den Shellys dazu wenig low level dokumentiert ist. Ich vermute, bei Schaltsteckdosen mit der offenen Tasmota Firmware ist das ein bißchen einfacher.

Bearbeitet 31. Mai 2023 von carstenk (Änderungen anzeigen)

[kinofreaks]

Ich habe eine ALLNET ALL3075V3, die kann man über ein Webinterface schalten, es sollte aber auch per TCP irgendwie möglich sein, habe aber den passenden Befehl noch nicht gefunden. Im Zweifelsfall mit der Relaisbox die ich nun zur Steuerung des Stromstossschalters verwenden will einen Schütz ansteuern an dem eine Schuko-Dose dran hängt, das käme aufs gleiche raus.
