Siemens 2000, Widerstand und Lampe

[MFB42 aka M. Bartels]

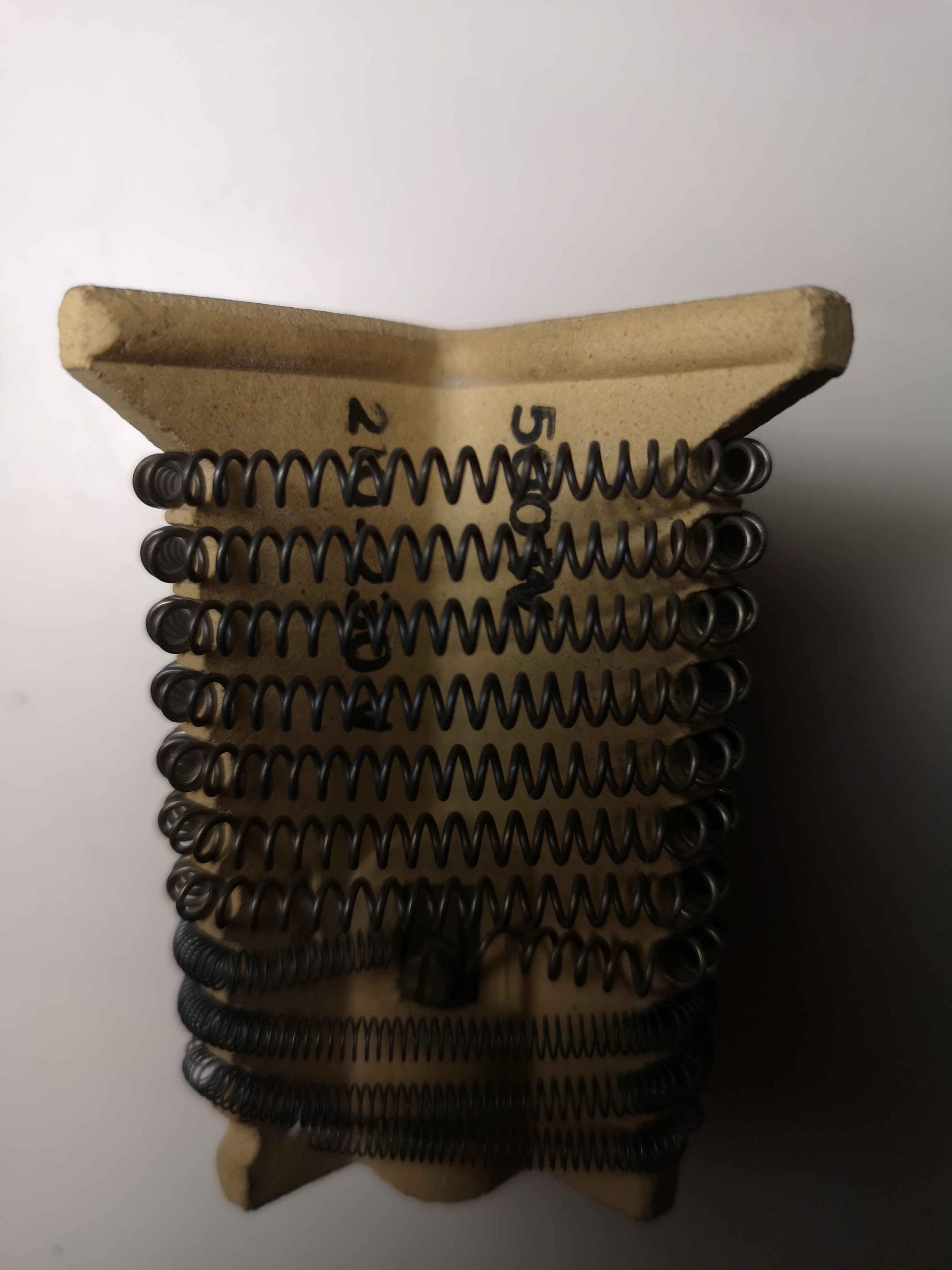

So sieht er aus. Wie bei Olaf. mit Beschriftung. Nur die Lampe ist nicht beschriftet.





[Helge]

vor 17 Minuten schrieb MFB42 aka M. Bartels:

Dann würde ich mich über einen Tipp freuen, was ich jetzt machen soll. Eine 230V-500W Lampe besorgen?

Andere von euch haben ja gesagt, dass eine 100V-500W-Lampe auch gehen würde, ohne durchzubrennen.

Ich würde die richtige Lampe besorgen, also wie @makrofotografie schon gesagt hat 100 V / 500 W.

[MFB42 aka M. Bartels]

So mache ich es. Ja, bei der Elektrik stelle ich mich etwas dumm an, sorry. Habe es eher mit Chemie und Mechanik. Danke an euch alle für die Hilfe.

[MFB42 aka M. Bartels]

Wo wir gerade beim Thema sind...



Ich habe zwei Optiken für den Bauer, ein Vario 35-65mm und ein P6 Kiptaron 50mm. Bei beiden kann ich beim Siemens nicht auf das Bild scharfstellen. Olaf schreibt, dass das v.a. bei den Varioobjektiven der Fall sei, nicht bei den Festbrennbeiten. Beide Objektive zeigen mir schöne Bilder von den schwach leuchtenden Wendeln der (falschen) Lampe, aber kein Bild. D.h. sie haben beide einen zu kurzen Schaft. Liege ich da richtig?

[makrofotografie]

Das 50er zum Beispiel hat ca. 50mm Einschubtiefe.



[jacquestati]

vor 11 Stunden schrieb MFB42 aka M. Bartels:

So sieht er aus. Wie bei Olaf. mit Beschriftung. Nur die Lampe ist nicht beschriftet.

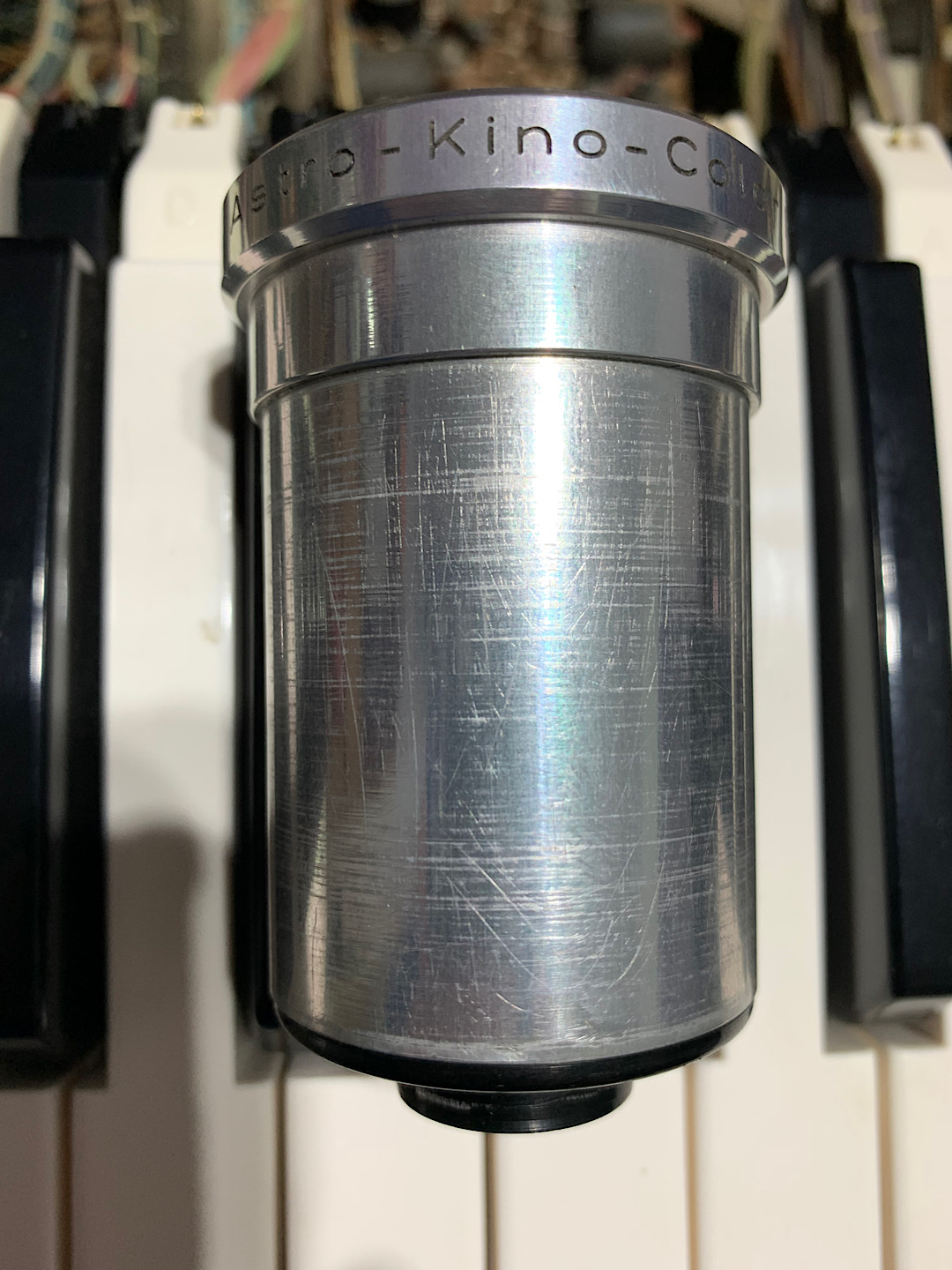

 Prima. Die untere Wendel ist für den Motor, die obere für die Lampe. Besorg' Dir also, wie schon empfohlen, eine 100 V 500 W Lampe, und es werde Licht. Bezüglich der Objektive: die Schnittweite bei den Siemens Projektoren ist anders, Du brauchst also eines der Astro-Objektive, die passen dann.

Bearbeitet 9. November 2022 von jacquestati (Änderungen anzeigen)

[Dent-Jo]

Nochmal von weiter oben:

Hast Du die Lampenspannung am Sockel bei eingebauter UND eingeschalteter Lampe gemessen?

Wenn Du die Lampe zur Messung der Spannung rausnimmst, dann misst Du natürlich dieselbe Spannung, wie die an der Steckdose.

Die Spannung bricht erst durch die Belastung ein, wenn die Lampe eingebaut ist und brennt, auf den entsprechenden Wert.

[makrofotografie]

vor 2 Minuten schrieb Dent-Jo:



Hast Du die Lampenspannung am Sockel bei eingebauter UND eingeschalteter Lampe gemessen?



Das hat er schon bestätigt. 🙂


[Dent-Jo]

Habs gelesen. Mich hat nur etwas irritiert, dass er ganz am Anfang des Threads etwas unsicher im Umgang mit Multimetern wirkte. Deshalb habe ich explizit nochmal nachgefragt.

Ich denke aber auch, dass jemand das Amperemeter oder den Vorwiderstand gebrückt hat und eine 220V Birne eingesetzt.

Wie oben auch schon jemand schrieb: Ein Foto vom Vorwiderstand (im ausgebauten Zustand) wäre hilfreich.

[Helge]

Auch das Bild des Vorwiderstandes hat er schon gepostet.



@MFB42 aka M. Bartels

Leuchtet die Lampe noch, wenn Du den Vorwiderstand ausbaust?

Wenn ja, hat jemand den Vorwiderstand überbrückt (so, wie @Dent-Jo es vermutet), dann darf da keine 100V-Lampe rein!

[makrofotografie]

Der Widerstand wurde nicht überbrückt, da die jetzige Lampe ziemlich schummerig leuchtet. 🙂

Da fällt mir gerade ein, es gibt auch 100W P28s Lampen mit 100V oder 115V.
Der Glühwendel in seiner Lampe sieht so aus.
Und deshalb zuckt das Amperemeter nur ein wenig.

Bearbeitet 9. November 2022 von makrofotografie (Änderungen anzeigen)

[Helge]

Wenn @MFB42 aka M. Bartels an der Lampe im Betrieb die gleiche Spannung wie außen anliegend mißt, dann ist der Widerstand entweder im Verhältnis zur Lampe sehr niedrig oder überbrückt.

Es ist ja anscheinend aktuell eine (leistungsschwache) 220V-Lampe eingebaut.

[stefan2]

vor 16 Minuten schrieb makrofotografie:

Der Widerstand wurde nicht überbrückt, da die jetzige Lampe ziemlich schummerig leuchtet. 🙂

Da fällt mir gerade ein, es gibt auch 100W P28s Lampen mit 100V oder 115V.
Der Glühwendel in seiner Lampe sieht so aus.
Und deshalb zuckt das Amperemeter nur ein wenig.

In den P 5 gehören Lampen mit Betriebsstrom 5 Ampere. Diese gibt es in 100 oder 105 Volt. Es sind stromgesteuerte Lampen, und keine Festspannungslampen. Die Spannung muß ja auch unter 110 Volt liegen, damit bei zu niedriger Netzspannung (110 V/ 115 V Netze der Vergangenheit und USA etc) immer noch eine Steuerbarkeit auf den Arbeitspunkt möglich ist.

[makrofotografie]

vor 3 Minuten schrieb stefan2:

In den P 5 gehören Lampen mit Betriebsstrom 5 Ampere. Diese gibt es in 100 oder 105 Volt. Es sind stromgesteuerte Lampen, und keine Festspannungslampen. Die Spannung muß ja auch unter 110 Volt liegen, damit bei zu niedriger Netzspannung (110 V/ 115 V Netze der Vergangenheit und USA etc) immer noch eine Steuerbarkeit auf den Arbeitspunkt möglich ist.

Das ist schon klar.
Weiß nur nicht was das jetzt mit dem P5 soll?!🙄
Es geht nur darum, dass niemand so genau weiß, was er momentan für eine Lampe im 2000er hat!

[Helge]

Der Siemens hat keine Stromsteuerung, da „arbeiten“ schlichte Vorwiderstände.

[makrofotografie]

vor 8 Minuten schrieb Helge:

Der Siemens hat keine Stromsteuerung, da „arbeiten“ schlichte Vorwiderstände.

Ich glaube so hat Stefan das auch nicht gemeint.
Fakt ist, mit dem Drahtpoti wird der Lampenstrom geregelt.

[MFB42 aka M. Bartels]

Nur ganz knapp: Der Widerstand ist nicht überbrückt. Alles läuft prima und ohne Vorwiderstand läuft nichts. Nur ist halt die falsch Birne drin.

[jacquestati]

...was zu erwarten war. Also: passende Lampe besorgen, ein Objektiv kann ich gern leihen, und los gehts.

[Helge]

vor 37 Minuten schrieb MFB42 aka M. Bartels:

Nur ganz knapp: Der Widerstand ist nicht überbrückt. Alles läuft prima und ohne Vorwiderstand läuft nichts. Nur ist halt die falsch Birne drin.

Alles klar, also sollte er mit der richtigen Lampe hell (und heiß) sein😉

[uhuplus]

vor 17 Stunden schrieb MFB42 aka M. Bartels:

Wo wir gerade beim Thema sind...



Ich habe zwei Optiken für den Bauer, ein Vario 35-65mm und ein P6 Kiptaron 50mm. Bei beiden kann ich beim Siemens nicht auf das Bild scharfstellen. Olaf schreibt, dass das v.a. bei den Varioobjektiven der Fall sei, nicht bei den Festbrennbeiten. Beide Objektive zeigen mir schöne Bilder von den schwach leuchtenden Wendeln der (falschen) Lampe, aber kein Bild. D.h. sie haben beide einen zu kurzen Schaft. Liege ich da richtig?

Wenn Du die Wendel der Lampe scharf projizieren kann, ist das Objektiv zu nahe am Filmbild. Die Führung des Objektivs beim Siemens 2000 erlaubt es das Objektiv etwas heraus zu ziehen. Das kannst Du zumindest bei der Festbrennweite ausprobieren. Beim Vario wird es vielleicht zu kopflastig.



Versuch macht kluch!



Ulrich

[MFB42 aka M. Bartels]

Ich sehe v.a. die Wendel und nicht das Filmbild, weil die Lampe zu schwach ist. Aber dem wird ja bald Abhilfe geschaffen 😉

[MFB42 aka M. Bartels]

Also meine Objektive sind eindeutig zu kurz. Alle beide. Ich schaue mal nach einen günstigen.

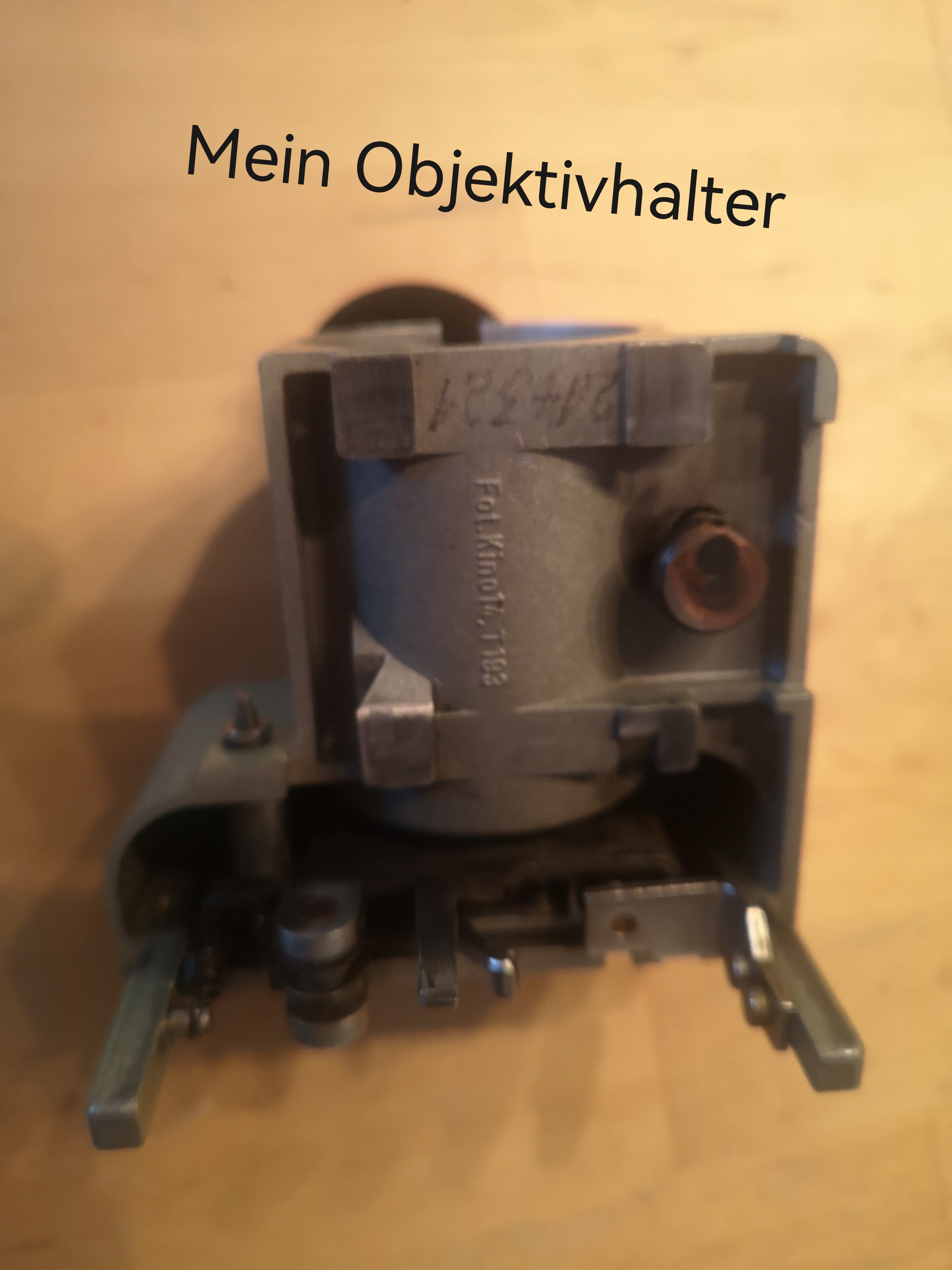

Habe aber noch eine Frage: Ich würde gerne mit zwei Objektivträgern arbeiten, bei dem ich einen mehr oder weniger permanent zum Kontaktkopieren umbaue. Sind eigentlich die Objektivträger aller Modelle austauschbat? Ich habe einen auf Ebay gesehen, der sieht aber in wenig anders aus als meiner...

[Silas Leachman]

Nein, da gibt es kleine Unterschiede. Idealerweise hole Dir einen genau baugleichen und probiere vor dem Umbau aus, ob es wirklich funktioniert.

[MFB42 aka M. Bartels]

vor 3 Stunden schrieb Silas Leachman:

Nein, da gibt es kleine Unterschiede. Idealerweise hole Dir einen genau baugleichen und probiere vor dem Umbau aus, ob es wirklich funktioniert.

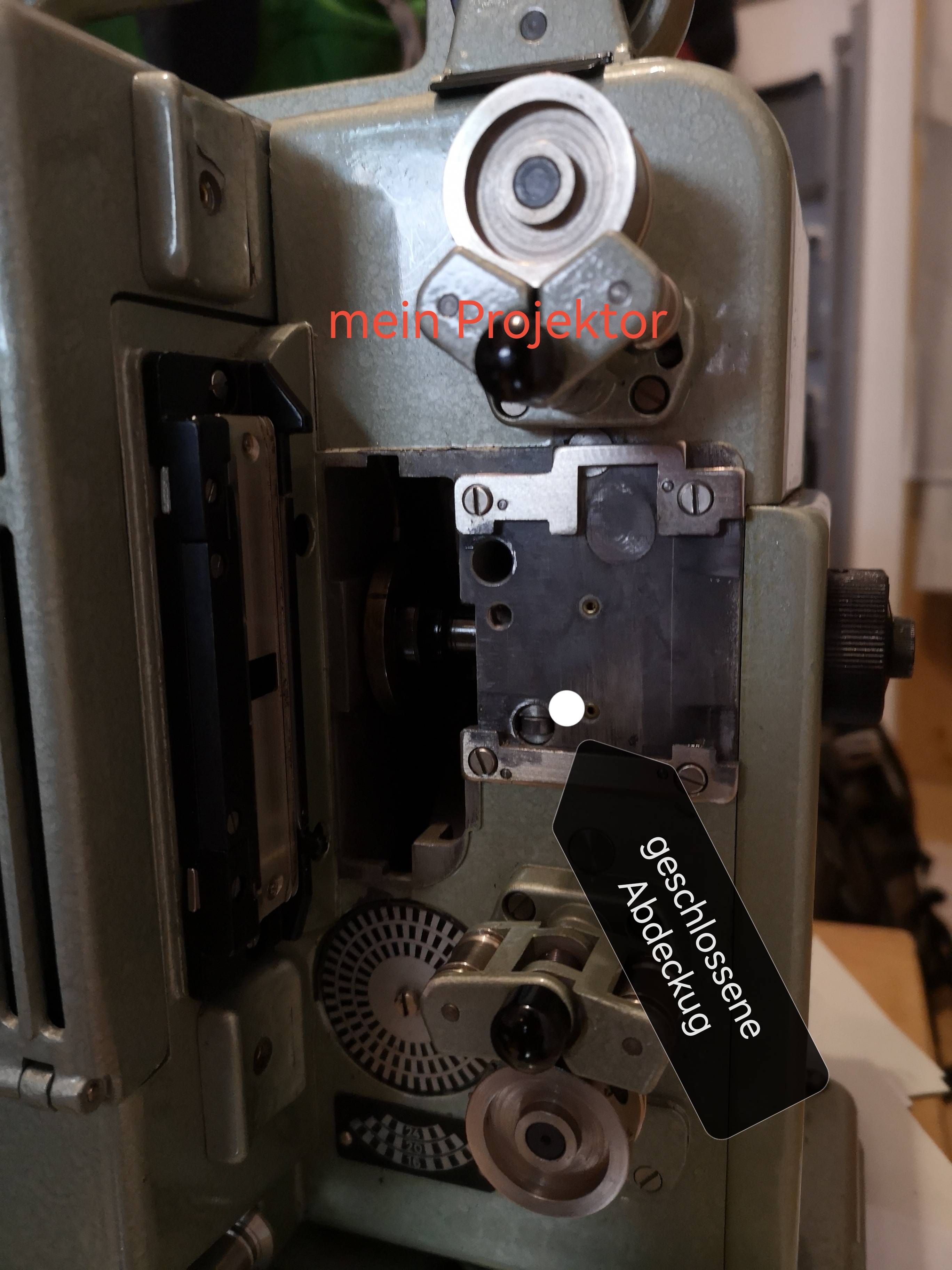

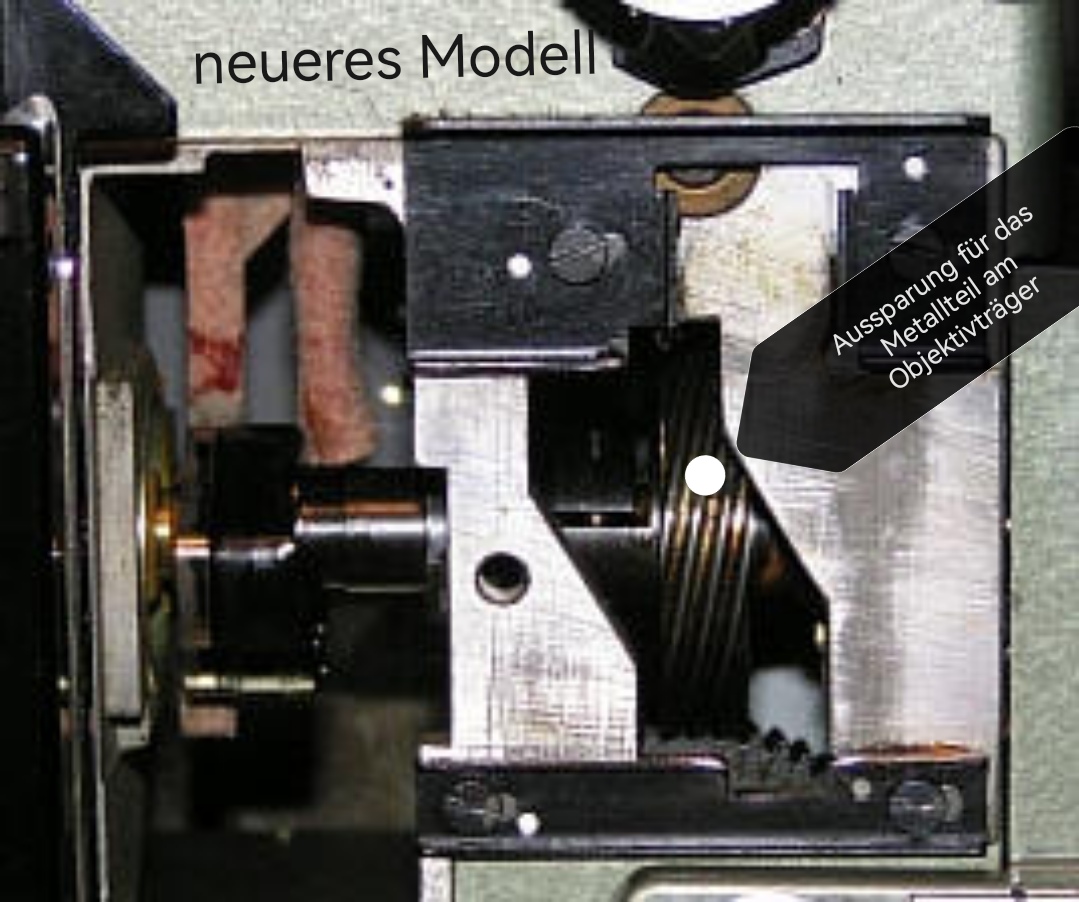

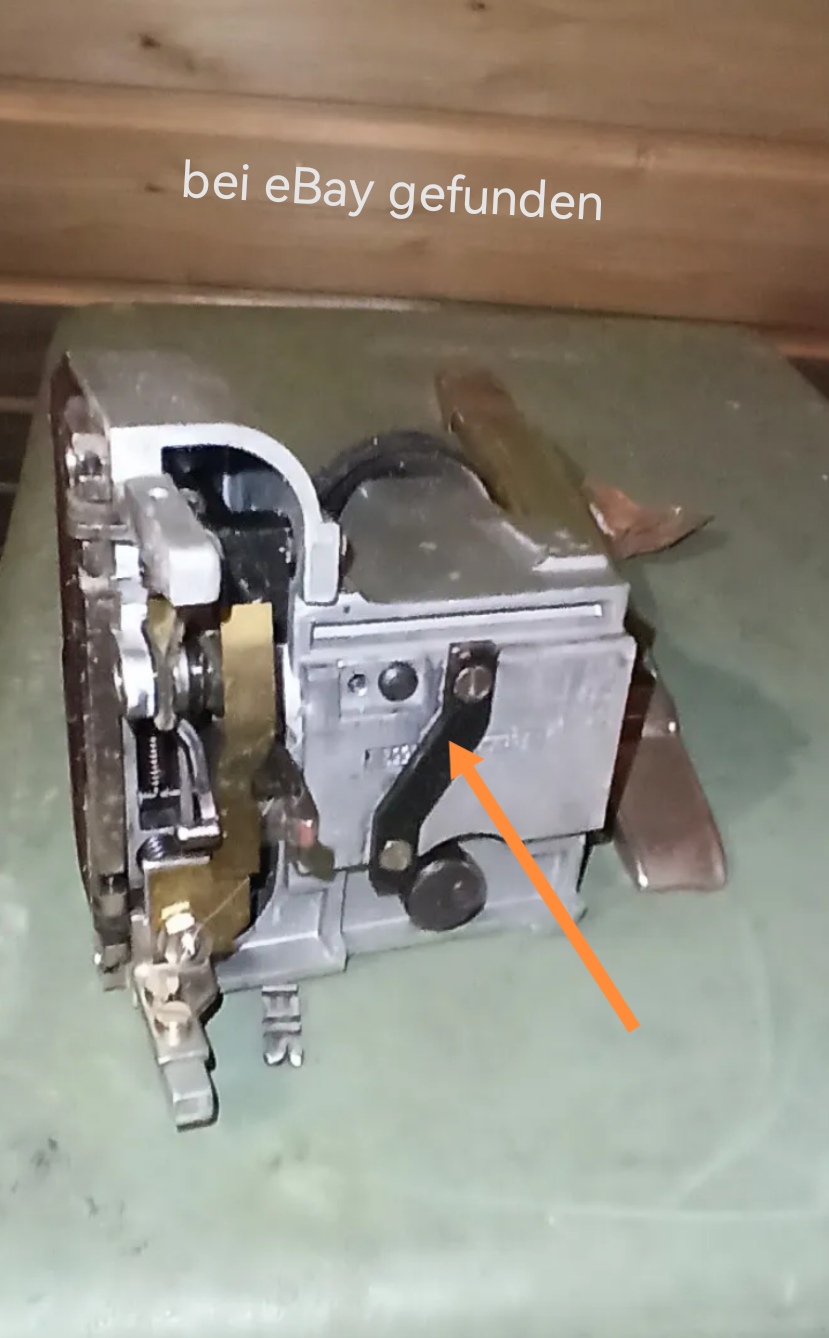

Hmmm. Rückgabe ist bei eBay eher schwierig. Der von eBay (gehörte zu einem neueren Gerät) hat ein Metallstück, das in eine Aussparung im Projektor passt, die mein Gerät nicht hat. Ich weiß aber nicht, ob man das Stück einfach abnehmen kann, es scheint nur mit zwei Schrauben befestigt zu sein.

[MFB42 aka M. Bartels]

Dazu natürlich die passenden Gegenstücke!

Bearbeitet 10. November 2022 von MFB42 aka M. Bartels (Änderungen anzeigen)
