ARCO Supermechanika 803A

[ruessel]

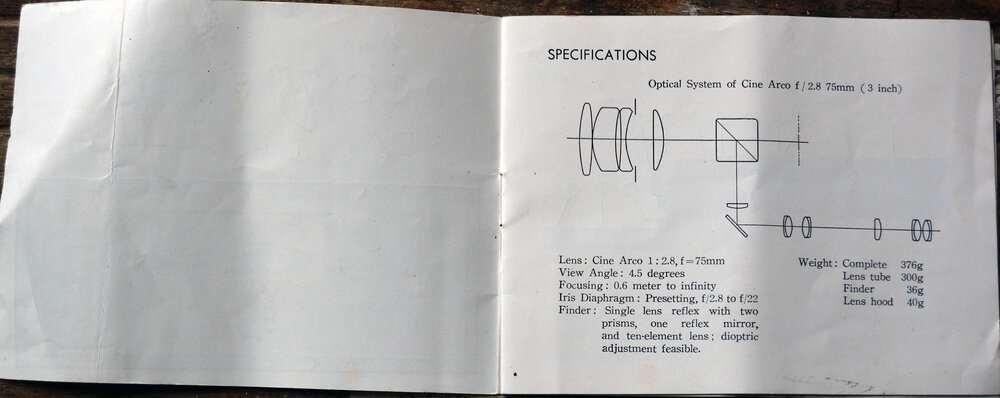

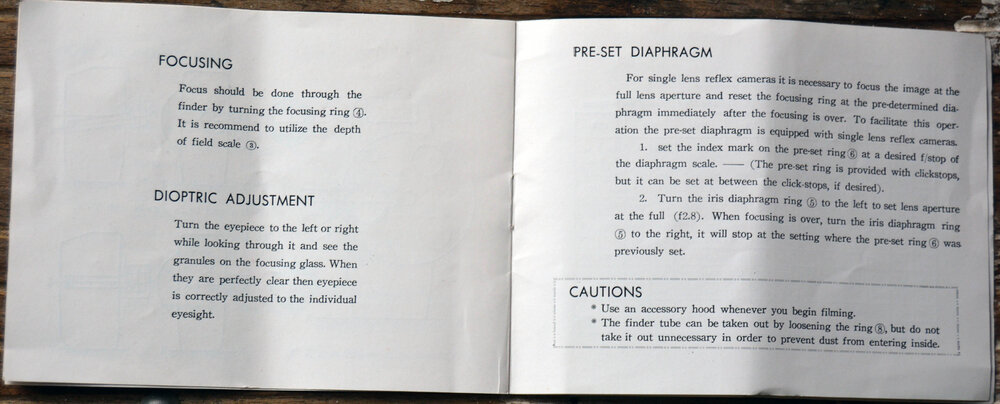

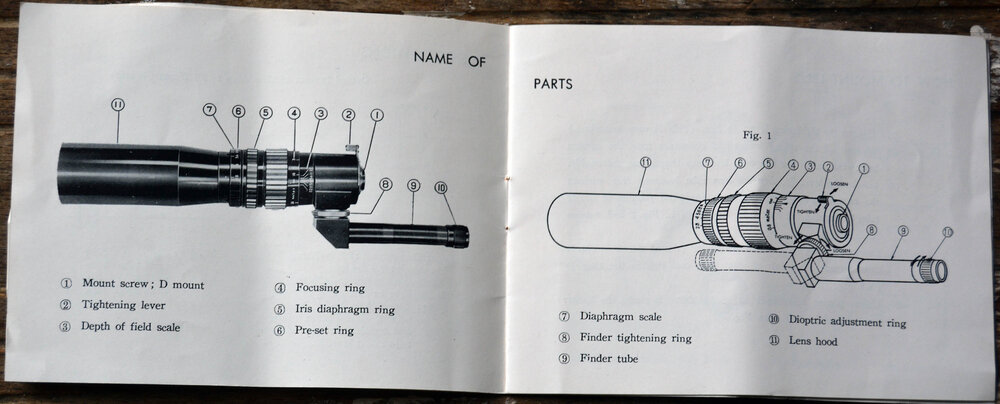

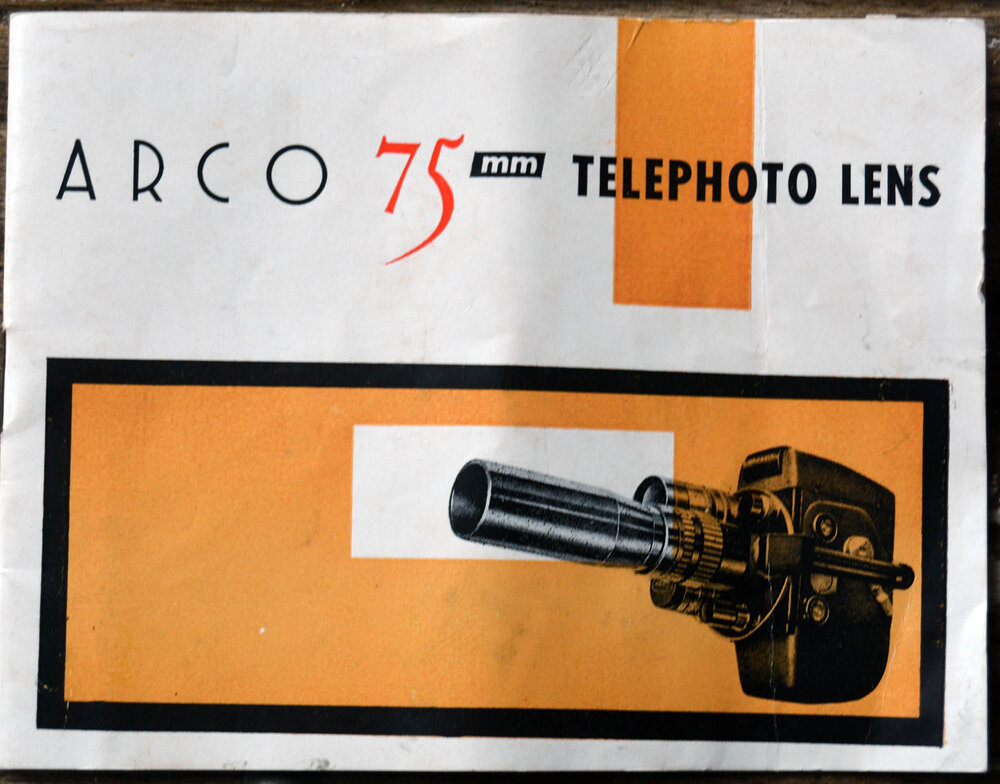

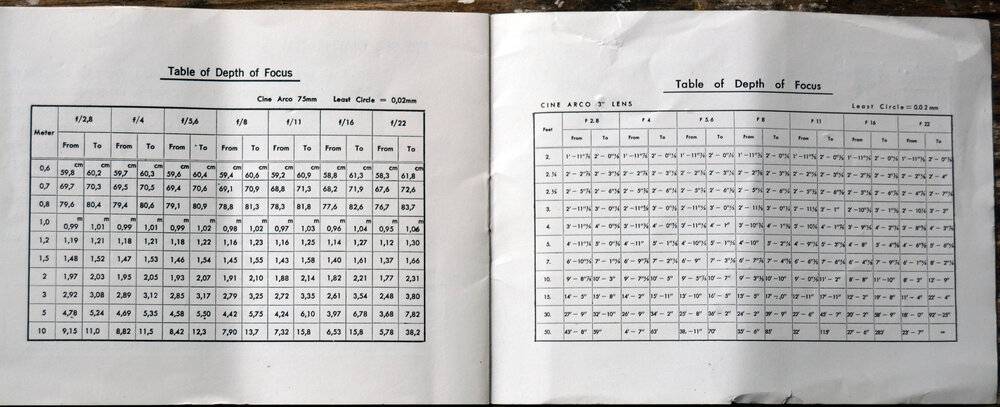

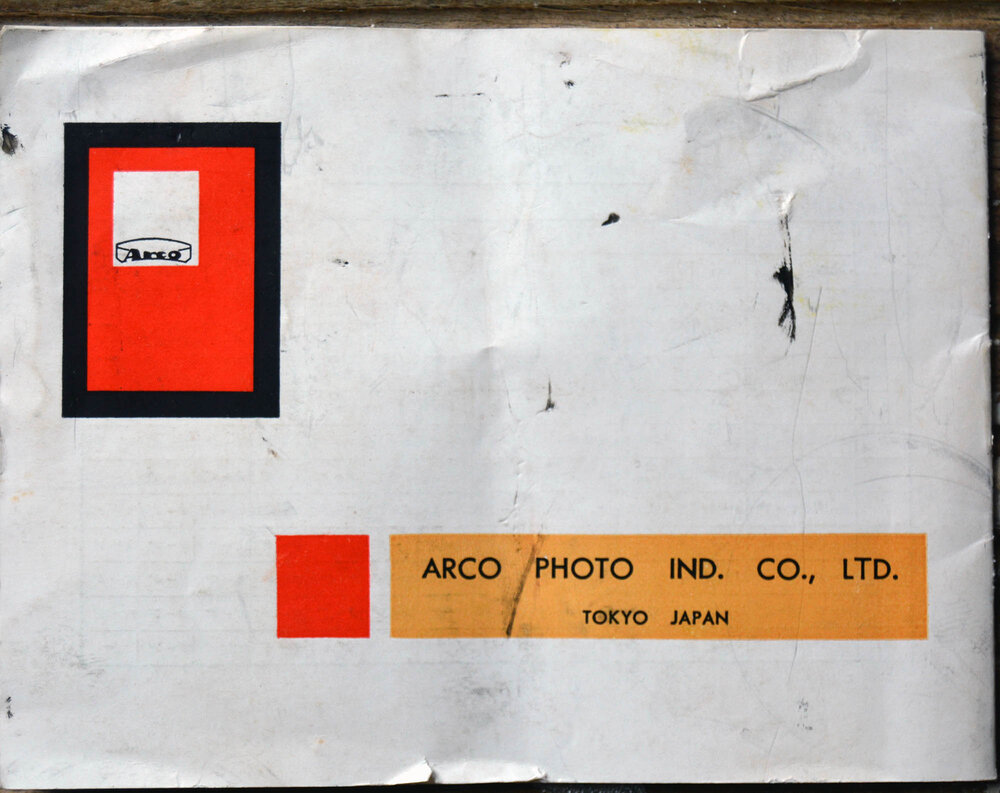

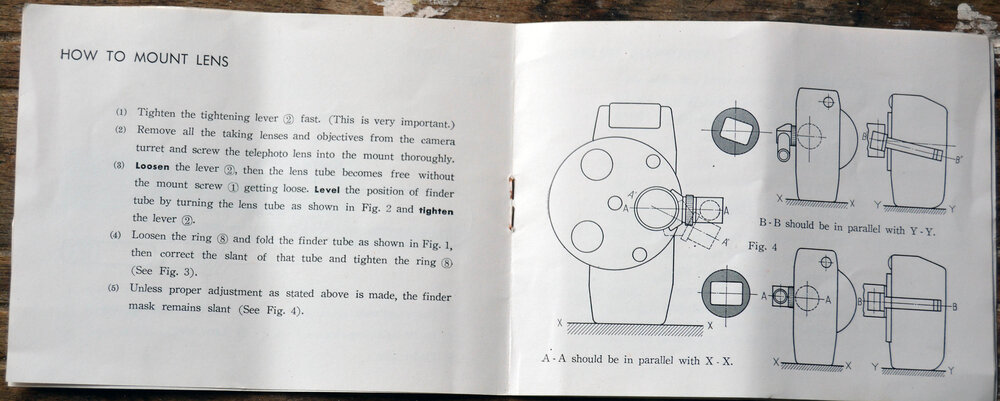

Wie versprochen die Anleitung -auf die schnelle Fotografiert.





[Dieter Scherf]

Hallo,

herzlichen Glückwunsch zu Deiem neuen ARCO-Tele, und das in so schönem Zustand. Nachtrag zur Focussierung : bei meinem

ARCO-Tele sind Meter und feet eingraviert.

Ich freue mich immer, daß andere Sammler oder Begeisterte, ARCO-Kameras haben. Es hat über 30 Jahre gedauert, bis ich die Daten

zusammengetragen habe, für meine ARCO-Geschichte. Damals gab es kein Internet und Bilder wurden per Fax verschickt. Aber die

erste ARCO, die ich besaß, habe ich neu gekauft und dann umgestellt auf Doppel-Super-8 mit der ELMO C-300 Gruß Dieterdie ich mit zwei

Doppel-Super- 8 Rückteilen gekauft habe.

ELMO c-300 Prospekt.xls

[Film-Mechaniker]

Es ist ein Genuß, eure Beiträge zu verfolgen und alles, was zu der Marke gehört, sich immer mehr vervollständigen sehen. Danke!

[Friedemann Wachsmuth]

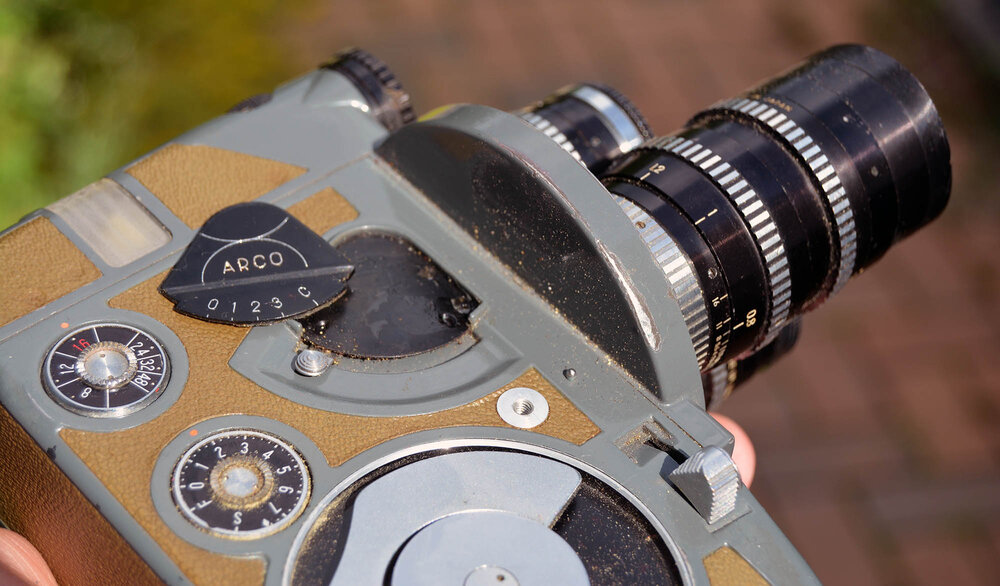

Mir flog letzte Woche auch eine Arco zu, ich meine eine 803 A, zumindest hat sie die drei 1,4er Objektive am Revolver. Sie war tatsächlich ein kostenloser Beifang bei Kleinanzeigen.


Der Zustand sieht sehr gut aus, es funktioniert auch offenbar alles (inkl. Beli), und ich bin überrascht, wie leise sie läuft. Zum genau mit ihr Auseinandersetzen hatte ich noch keine Zeit, heute morgen standen leider Keller und Dunkelkammer unter Wasser.


Heute Abend habe ich aber zumindest noch ihr 75er gerichtet, das hatte vorne nämlich eine kräftige Delle im Filtergewinde. Unten vorher/nachher.




Auch die Objektive wirken sehr sehr hochwertig. Ob sie so gut sind, wie sie scheinen? Ich bin sehr gespannt.


Und natürlich frage ich mich bereits, ob sie wohl auf DS8 umbaubar wäre... aber dazu bräuchte ich (allein zum Üben) noch eine Schlacht-Arco. Und ein paar Tage frei...

[ruessel]

Zitat

Auch die Objektive wirken sehr sehr hochwertig. Ob sie so gut sind, wie sie scheinen?

Das Frage ich mich auch. Irgendwo habe ich einen D-Mount Adapter für eine Mft Kamera liegen. Sollte man(n) mal ausprobieren.



Bei meinem Spendegerät hat sich beim 35mm Tele etwas Öl an den Blendenlamellen abgesondert, ist aber noch nicht am Glas.

[Friedemann Wachsmuth]

vor 43 Minuten schrieb ruessel:

Bei meinem Spendegerät hat sich beim 35mm Tele etwas Öl an den Blendenlamellen abgesondert, ist aber noch nicht am Glas

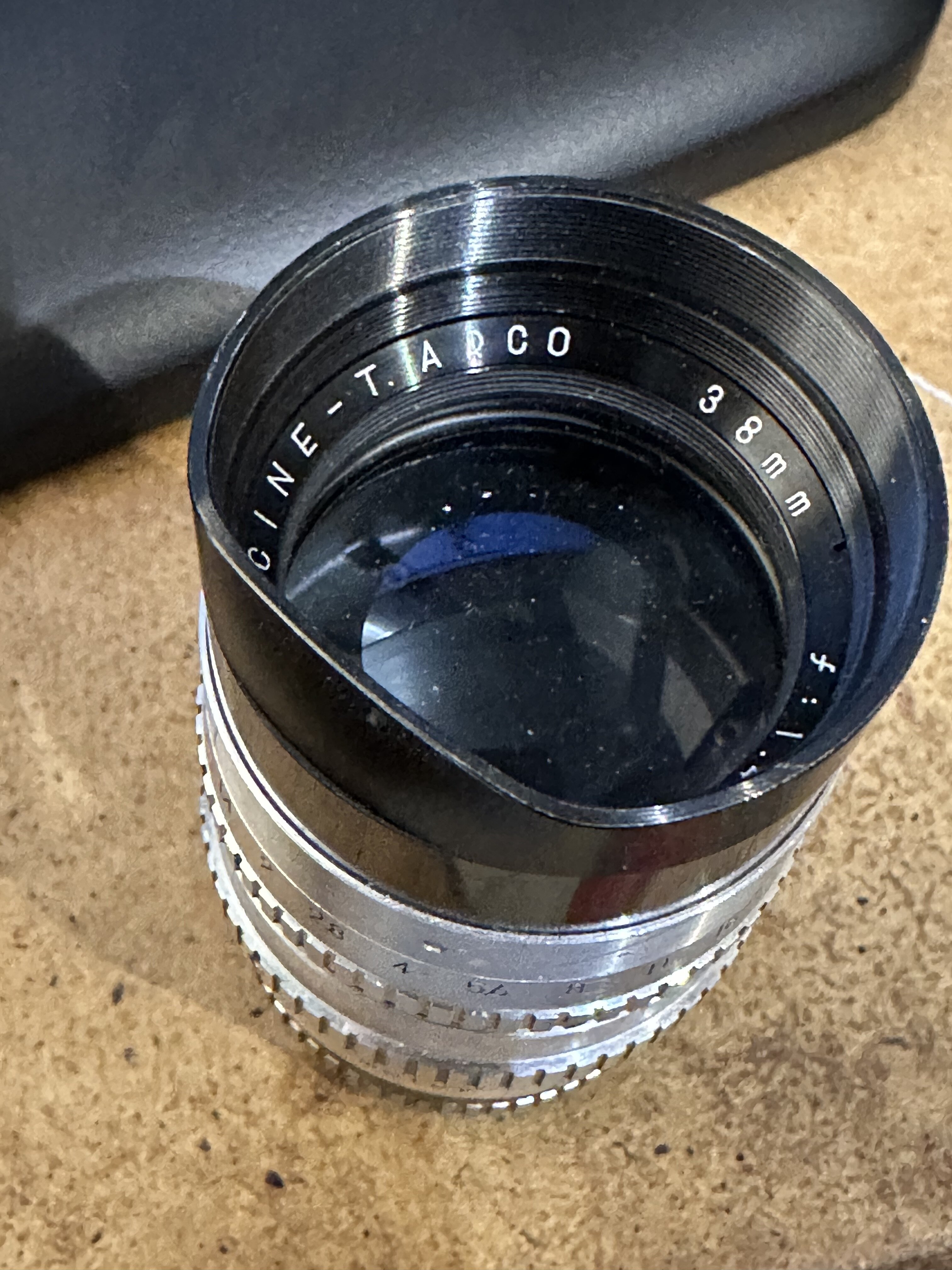

38 mm sind es, zumindest bei mir. Öl an den Lamellen hatte ich auch, lies sich aber problemlos entfernen. Die Rückseite der Frontlinse brauchte eh eine Reinigung. 🙂

[ruessel]

Meine 38mm sind auch vorne verbogen, wie hast du das wieder hingebogen - mit einem runden Holz?

Und wohl noch mit einem "Serienfehler", die Shutterbeschriftung. Ich hatte mir schon überlegt, wie ich wohl zerstörungsfrei das Plastikschild abbekomme, Heißluft?

Kein Problem, leichter Druck mit dem Fingernagel und das Teil flog ab, das wird wohl bei jeder ARCO so sein...... also wirklich neu befestigen!

[Semi]

vor einer Stunde schrieb ruessel:

Das Frage ich mich auch. Irgendwo habe ich einen D-Mount Adapter für eine Mft Kamera liegen. Sollte man(n) mal ausprobieren.

Ja bitte. Aber dann am besten vom Balkon von Florian Cramer aus 😉 daß ordentlich verglichen werden kann.



[Semi]

Am 30.6.2023 um 08:28 schrieb ruessel:

Das Spendergerät ist gerade angekommen,

Was hältst Du von der CH-8 im Vergleich zu Deiner CR-8 (erster Eindruck)?

[Semi]

vor 8 Stunden schrieb Friedemann Wachsmuth:

Mir flog letzte Woche auch eine Arco zu, ich meine eine 803 A,
...

Und natürlich frage ich mich bereits, ob sie wohl auf DS8 umbaubar wäre...

Solltest Du die aufmachen, würde ich mich sehr über Bilder der Innereien freuen. Mich interessieren vor allem die Unterschiede zur CR-8.

[ruessel]

Zitat

Was hältst Du von der CH-8 im Vergleich zu Deiner CR-8 (erster Eindruck)?

CR-8 macht mehr her 😉

Ansonsten habe ich mich damit noch nicht beschäftigt. war beim Gehäuse für meinen Shuttertester bei...... ja, ein Zeitfresser.

[Friedemann Wachsmuth]

vor 1 Stunde schrieb ruessel:

Meine 38mm sind auch vorne verbogen, wie hast du das wieder hingebogen - mit einem runden Holz?

Mit einem Spezialwerkzeug für sowas, mit etwas Übung und viel Geduld leistet das gute Dienste.



Ich brauchte aber zusätzlich noch Hartholz und ein Hämmerchen, denn der vordere Ring war in drei Dimensionen verzogen und ließ sich auch nicht mehr sauber einschrauben.



https://amzn.eu/d/2LMRfNk



[ruessel]

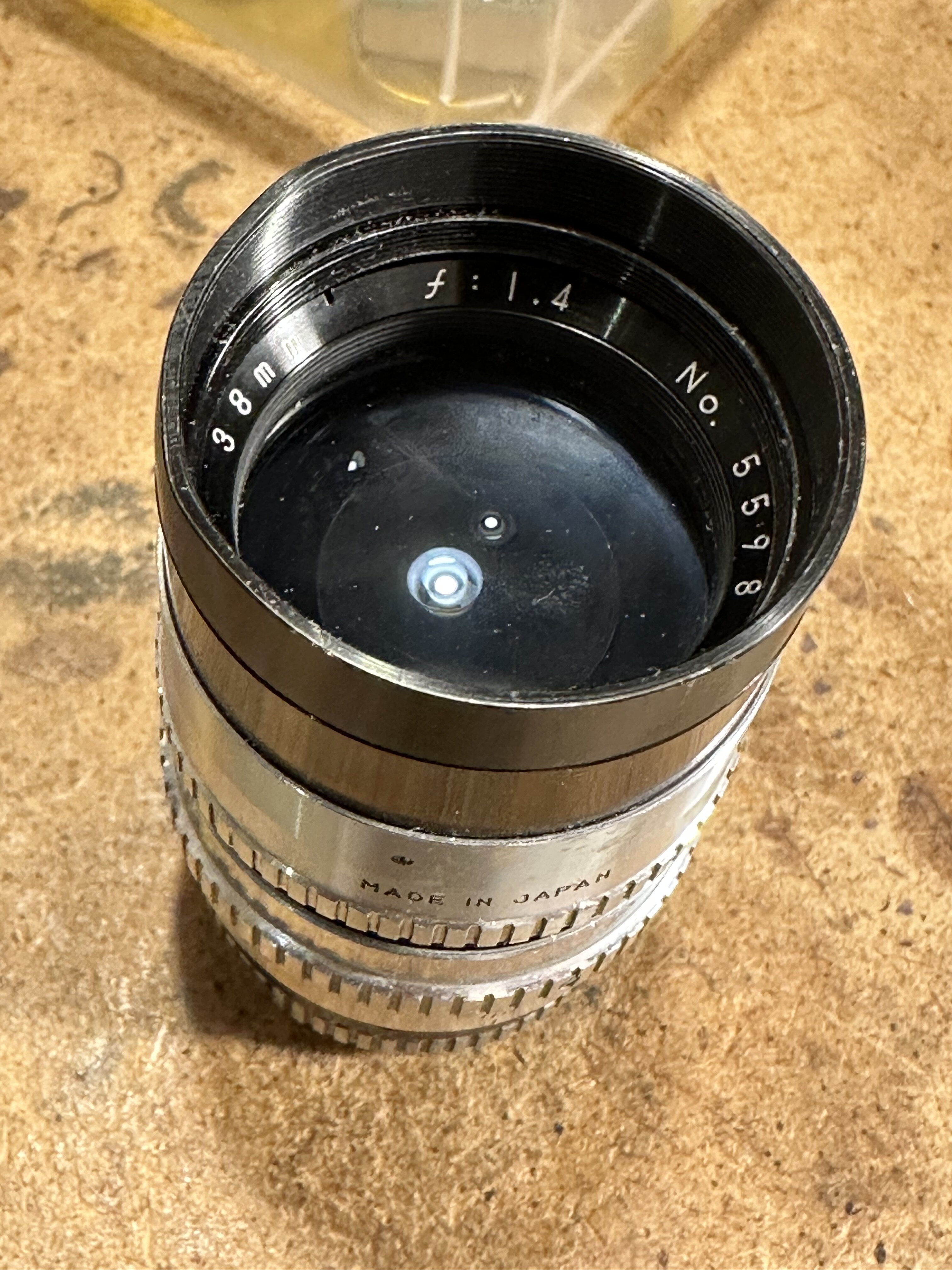

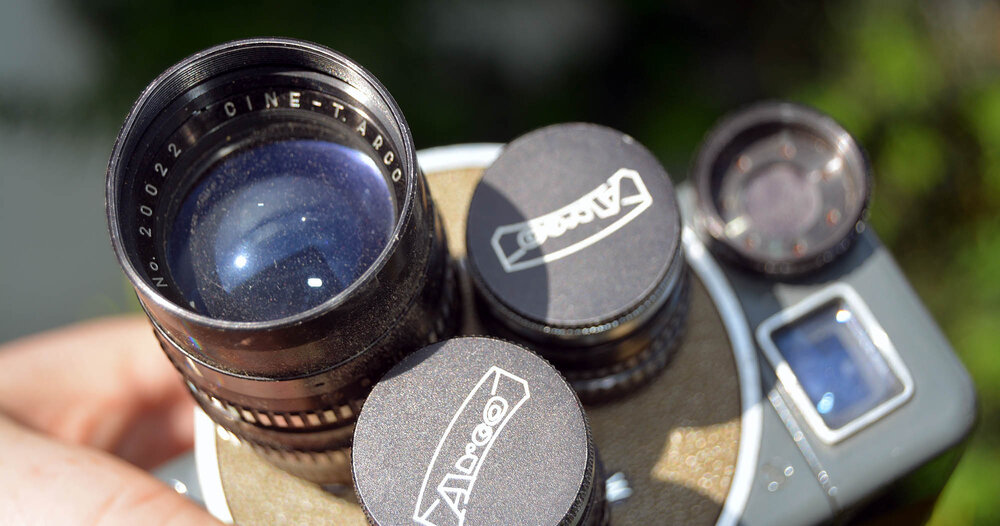

Kann man(n) eigentlich die ARCO Objektive zeitlich anordnen? Es scheint ja 3 Typen zugeben (Serial immer 38mm):

1. Alu blanke (Seriennummer 5598X)

2. schwarze mit Silber Zebrastreifen (20022)

3. verchromte mit schwarzen Elementen hinter dem Blendenring (22433)

[ruessel]

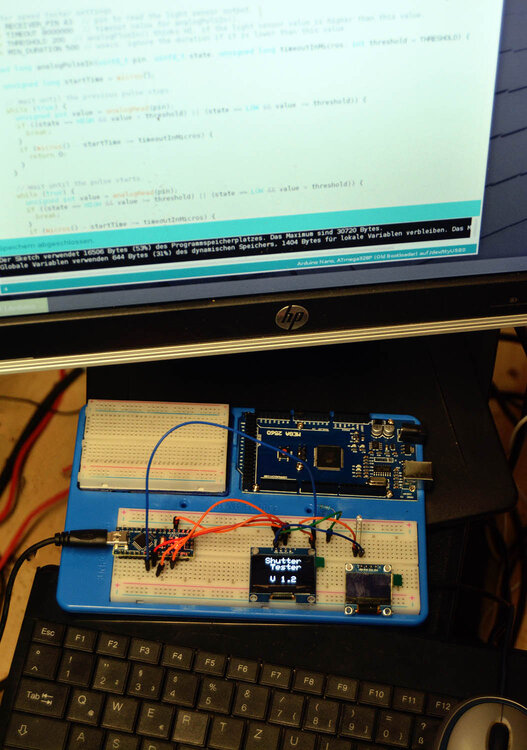

Heute Nachmittag war ich nochmal an meinen Shuttertester für die ARCO dran. Heute kam ein erheblich besser ablesbares OLED (für Augen über 50 Jahre in 1.3 Zoll). Leider ist da ein anderer Treiberchip implementiert, musste da ein wenig im Code fummeln, bin nicht wirklich fit im programmieren. Nun läuft es.

klar, jetzt kann ich das gedruckte Gehäuse entsorgen und ein neues Gehäuse mit größeren Displayausschnitt muss angefertigt werden. In den nächsten Tagen.
Das alte 0,96 Zoll Display ist rechts im Bild..... kaum zu glauben, aber das Ablesen in ms und Zehntelsekunden geht jetzt erheblich schneller....





[ruessel]

Heute habe ich das DIY Gerät für Messungen an der ARCO fertig gestellt, ein kleiner grauer Würfel ist es geworden. Für heute ist Feierabend, am WE werde ich die ARCO mal versuchen die Belichtungszeiten zu kontrollieren. Nach 60 Jahren, um wieviel Prozent wird der Federwerkmotor langsamer drehen? 10% ? 20% ?







[Semi]

Bin gespannt!
Mich würde auch interessieren, wieviel Unterschied zwischen voll aufgezogener Feder und fast abgelaufener Feder ist. Meine CR-8 läuft ziemlich gleichmäßig bis zum Ende durch. Also - verglichen mit den meisten anderen 8mm-Kameras mit Federwerk.

[ruessel]

Die Frage ist auch, um wieviel bremst ein eingelegter Film? Ich muss ja mit dem Fototransistor an das Bildfenster - geht nicht wenn ein Film eingelegt ist.

[Semi]

Die Verschlußzeit dürfte man auch aus Bildfrequenz und Öffnungswinkel ausrechnen können.



Du kannst die Bildfrequenz akustisch messen (Einfach eine Tonaufnahme machen und dann im Schnittprogramm die Wellen Zählen).

[Film-Mechaniker]

Kuckuck:



[Dieter Scherf]

Am 6.7.2023 um 18:18 schrieb Semi:

Die Verschlußzeit dürfte man auch aus Bildfrequenz und Öffnungswinkel ausrechnen können.



Du kannst die Bildfrequenz akustisch messen (Einfach eine Tonaufnahme machen und dann im Schnittprogramm die Wellen Zählen).



[Dieter Scherf]

Hallo,

ich habe zur Verschlußzeit bei 165° und Einzelbildwistellung (bei ELMO-Doppel-8 Kameras ) den Wert 1/17 Sekunde gefunden, bei Ganggeschwindigkeit 16/Sek. Das zeigt, daß das Hochlaufen des Antriebs Zeit braucht.

Zur Bildrate pro Sekunde könnte bei der ARCO CR-8 auch der Einzelbildzähler plus Stoppuhr herangezogen werden, möglichst mit eingelegtem Film.



Gruß Dieter

Bearbeitet 15. Juli 2023 von Dieter Scherf (Änderungen anzeigen)

[ruessel]

es hat sich noch ein großes Projekt bei mir eingeschlichen, deshalb noch ein wenig Geduld, werde die Verschlusszeiten sehr genau messen. Vielleicht schaffe ich das morgen.

[ruessel]

Klappt hervorragend.

Fototransistor um 90 Grad gebogen und in den Filmkanal eingelegt. Federmotor bis zum Anschlag aufgezogen. Hier im Foto: Stellung Shutter 0, 8 Bilder/Sekunde. Das Ergebnis scheint sogar bis in die zweite Kommastelle zu bleiben, vier Messungen mit etwas Abstand ergaben jedesmal die hier angezeigten 1/20,81s!!!

Mache mir nun einen großen Kaffee und gehe alle Geschwindigkeiten und Shutterstellungen durch. das ganze dann nochmal mit halb aufgezogenen Motor.





Bearbeitet 16. Juli 2023 von ruessel (Änderungen anzeigen)

[Semi]

Bin gespannt!



Zwei weitere Dinge würden mich noch interessieren. Vielleicht hast Du ja Lust die auch zu messen:
- Die Abweichung zum fast ganz abgelaufenen Motor

- Einzelbild bzw. ob und um wieviel die ersten Bildchen länger belichtet werden.

[ruessel]

Der Arduino mißt alle 2,5 Sekunden ein Frame, sonst flimmert wahrscheinlich das OLED zu sehr und man kann nicht die letzten Stellen ablesen (nur zappelkram).

Aber kann ich machen.
