TK35 Lampenhaus anschließen

[Bino08]

Hallo meine lieben Altkinotechnikfanatiker!



Meine TK, welche ich gerade herrichte, hat nur zwei Stecker vorne. Einen großen 7-Pin Stecker und einen Tuchelstecker für Ton. Die späteren TKs haben ja einen 4-Pin, wenn ich mich recht entsinne, einen Schukostecker und einen Tuchelstecker. Aus dem Schaltplan ist zu entnehmen, dass die Spannung für das Lampenhaus auf der 7-Pin Buchse anliegen müsste. Gab es da dann ein extra Kabel was die Spannung für das Lampenhaus abgespaltet hat? Habe so eins noch nie gesehen.

[stefan2]

Laß das bitte mit Netzspannung an den Tuchel Steckern. Das ist zwar theoretisch machbar, doch vom Berührungsschutz nicht so, wie seit Jahren gewünscht. Und auch 10 A über dfie kleinen Kontakte ist grenzwertig.

Nicht umsonst wurden die im Betrieb gehaltenen Maschinen auf eine Andere Anschlußplatte umgerüstet.

Das solltest Du auch machen.

[Bino08]

Auf dem Tuchelstecker liegt keine Spannung an. Lies nochmal genau.

[Thomas]

Stell' bitte mal ein Foto von deiner TK, speziell von den Anschlüssen und deren Verdrahtung ein. Der Dreipolige Tuchelstecker wurde bei der /47 tatsächlich für die Lampe verwendet. Hier sind maximal 375W Lampen zulässig. Der 7-polige Stecker geht zum Schaltgerät. In der DDR wurde dieser für im Einsatz befindliche Maschinen schon wenige Jahre späte gegen eine bessere Variante ausgetauscht, wie Stefan schon schrieb. Hier ist tatsächlich Vorsicht angesagt, da die Pins sehr dicht beieinander liegen und ziemlich hohe Ströme fließen.

Für die Tonübertragung gab es verschiedene Lösungen. Deshalb wäre ein Foto hier wichtig.

[Bino08]

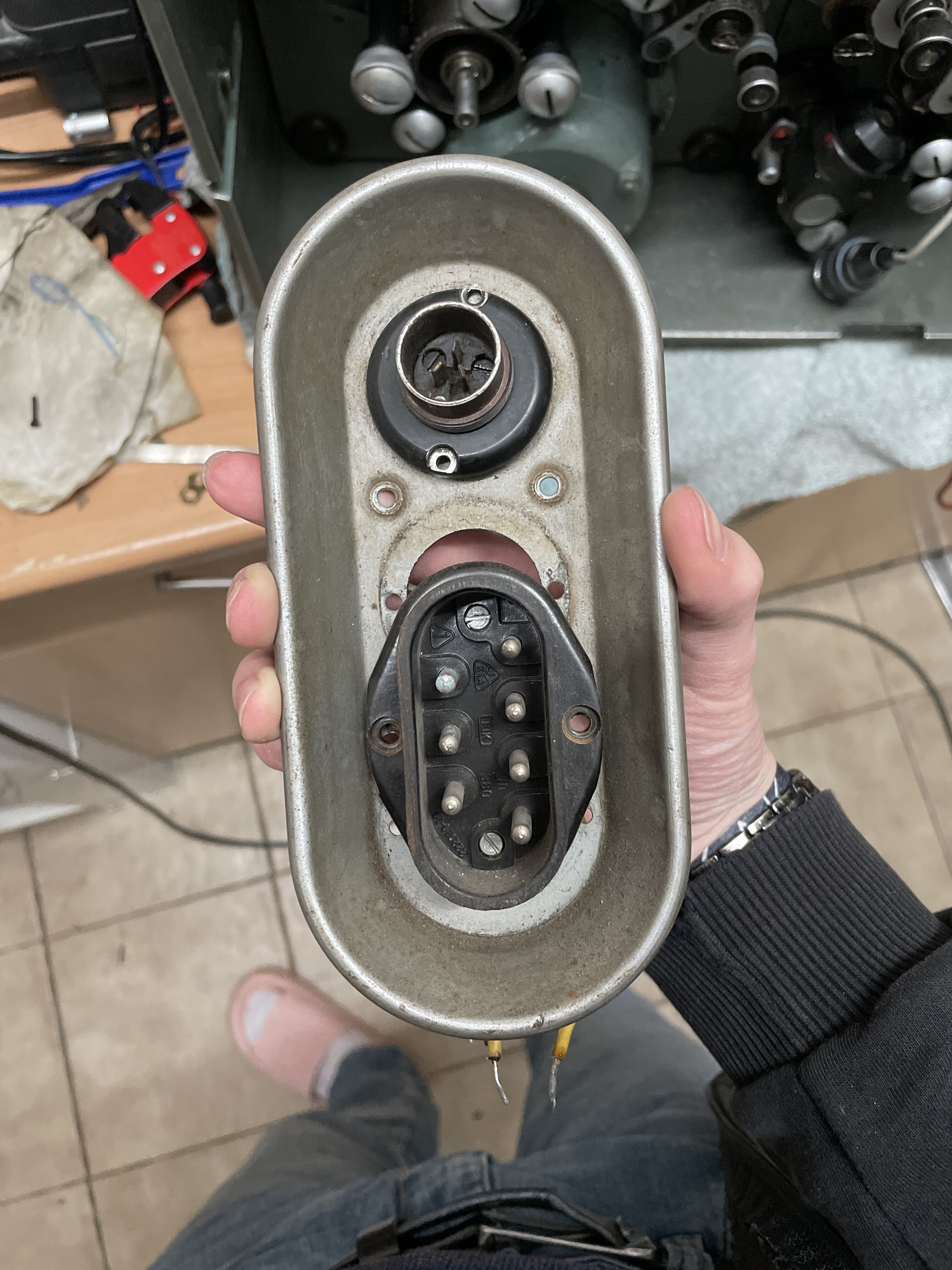

Ist aktuell nicht verdrahtet, aber ich kann ein Bild schicken.

[stefan2]

Da hat ja schon mal jemand einen Versuch unternommen. Der DDR Drehstromstecker geht zur Zuleitung, es fehlt tatsächlich der Lampenanschluß. Da ist es ja nicht mal schlimm, alles neu zu machen. Ton über 4/5 pin XLR, Lampe über Powercon, und Zuleitung über Mehrpolstecker mit ausreichender Belastbarkeit.

[Bino08]

Würde da eigentlich ungern basteln, aber da es ja eh schon verbastelt wurde kann ich es eigentlich machen

[Bino08]

Als nächstes auf der Agenda steht dann Trafo besorgen und nen sehr kompaktes Schaltgerät bauen

[Jensg]

Originaltrafokasten habe ich noch, wenn du den suchst.

Jens

[Bino08]

Zugriff auf ein Schaltgerät habe ich.

[Jensg]

Ist ja auch recht schwer, der Kasten. Einen Original Röhrenverstärker kann ich auch noch anbieten, ungeprüft.

Jens

[Bino08]

Habe ich auch Zugriff drauf. Bastel mir allet selber.

[Martin Rowek]

@Bino08 zeige uns doch mal bitte den Keilriemenantrieb 😉
