Bauer T610 - Bild horizontal geteilt

[SaScho]

Hallo zusammen, ich bin neu hier und ein absoluter Laie. Im Nachlass meines kürzlich verstorbenen Vaters habe ich einen Filmprojektor Bauer T610 gefunden und zugehörige Super8-Filme aus meiner Kindheit. Der Projektor funktioniert auch soweit, allerdings wird das Bild horizontal geteilt abgespielt.
D.h. man sieht beim Abspielen ca. 3/4 des Bildes im oberen Bereich und das obere Viertel des zugehörigen Bildes sieht man im unteren Bereich.
Mit dem Dreh-Regler lässt sich das leider nicht anpassen. Dies ist bei mehreren Filmen der Fall.

Ich wäre sehr dankbar für einen Tipp, woran das liegen könnte und ob ich das Problem selbst beheben kann oder der Projektor fachmännisch repariert werden muss.

Danke für eure Zeit,

Sandra


[andybenz]

Da ist wahrscheinlich der Pin abgebrochen, das passiert öfter beim Bildstrich-Knopf. Falls das das Problem ist: hier gibt es ein Repair-Kit mit Anleitung, vielleicht hilft das weiter: https://van-eck.net/en/product/bauer_t500-_t600_series_-_frame_adjustment_repair_kit/

[SaScho]

Hallo Andy,
vielen Dank für die rasche Antwort. Ich warte mal ab, ob weitere Antworten / Ideen kommen und probiere das dann evtl. mal.

Gruß,
Sandra

[Martin Rowek]

Hallo Sandra,

Du kannst doch schon mal schauen, ob der Pin (Stift) vom Bildstrich-Knopf abgebrochen ist. Ist er das nicht, so ist meines Wissens nach die Nocke vom Greifer für den Filmtransport verschlissen. Das wird dann schwieriger bzw. teurer.

Gruß

Martin

Bearbeitet 19. Januar von Martin Rowek (Änderungen anzeigen)

[SaScho]

Schaue ich, herzlichen Dank!

[Cremers Claus]

Jeder super acht Projektor ist ja ein automatischer Selbsteinleger. Und nur ganz selten gab es manuelles Filmeinlegen bei super acht Projektoren. Deswegen frage ich mich wie so ein Bildstrichregler kaputt gehen kann da er nur selten oder kaum benutzt wird bei korrekter Bedienung des Filmprojektors. Da war doch ganz bestimmt nur drehen mit Gewalt im Spiel.

[Dent-Jo]

Naja, der Bildstrich hat nun nicht wirklich so viel damit zu tun, ob der Projektor ein Selbsteinfädler ist...

Und ja: Es liegt am Bildstrich. Wie oben geschrieben.

Bearbeitet 19. Januar von Dent-Jo (Änderungen anzeigen)

[Friedemann Wachsmuth]

Hallo Sandra,



Es ist absolut sicher kein Greiferverschleiss, und auch Claus Cremer redet vollkommenen Unfug.
Die einzig richtige Antwort ist der abgebrochenen Pin am Bildstrichregler. 100%.

[Martin Rowek]

Friedemann, ich habe Verschleiss der Greifernocke geschrieben, nicht Greifer 🙂





[Theseus]

vor 7 Stunden schrieb Cremers Claus:

Jeder super acht Projektor ist ja ein automatischer Selbsteinleger. Und nur ganz selten gab es manuelles Filmeinlegen bei super acht Projektoren. Deswegen frage ich mich wie so ein Bildstrichregler kaputt gehen kann da er nur selten oder kaum benutzt wird bei korrekter Bedienung des Filmprojektors. Da war doch ganz bestimmt nur drehen mit Gewalt im Spiel.





Das ist doch Blödsinn. Der Bildstrich ist völlig unabhängig, wie man den Film einlegt. Beim Bildstrich geht es ausschließlich um die relative Lage von Perforationsloch zum Bild. Niemals verstellen muss man den nur, wenn man ausschließlich mit der selben Kamera gefilmtes Filmmaterial verwendet, da dort die relative Lage immer gleich ist. Hat man zwei Kameras, deren Bildstrichjustage etwas abweicht, muss man den Regler immer verwenden, wenn die aufnehmende Kamera gewechselt wurde. Bei der Projektion von Filmkopien ist wahrscheinlich der Bildstrich auch nicht immer gleich. Und bei über 40Jahre alten Geräten gibt es auch Materialermüdung, die das Abbrechen von Teilen auch ohne Gewalt begünstigt.

[Friedemann Wachsmuth]

vor 18 Minuten schrieb Martin Rowek:

ich habe Verschleiss der Greifernocke geschrieben

Auch falsch

[Martin Rowek]

Die Greifernocke als Ursache stand in irgendeiner alten Ausgabe der Fachzeitschrift Schmalfilm, wenn ich mich richtig erinnere.



Claus Cramer verwechselt vermutlich Super8 mit 35mm, welcher auf Grund der 4 Perfos pro Bild auf Bildstrich, bei Sperrstellung der Schaltrolle bzw. des Malteserkreuzes, eingelegt werden muss. Andernfalls wird er in das Projekrionsfenster gezogen.

Bearbeitet 19. Januar von Martin Rowek (Änderungen anzeigen)

[Friedemann Wachsmuth]

vor einer Stunde schrieb Martin Rowek:

Die Greifernocke als Ursache stand in irgendeiner alten Ausgabe der Fachzeitschrift Schmalfilm, wenn ich mich richtig erinnere

Aha. Das habe ich nichtmal bei den abgenudelsten Telecine-Bauern je gesehen. Bei einem geerbten Hobbyfilmergerät ist das erstreckt vollkommen unplausibel.

[TK-Chris]

Ich habe tatsächlich einen Bauer T40 Stereo mit abgenudelter Greifernocke. Der Steht seit Jahren im Schrank und irgendwie hab ich immer anderes zu tun, als mich darum zu kümmern 😄



[Martin Rowek]

Geerbtes Hobbyfilmergerät kann doch sehr häufig benutzt worden sein 🙂

Bauer T40 Stereo? Du meinst Bauer T60 Stereo oder T40 ohne Stereo 😉 Alle 3 hatte ich mal.

[TK-Chris]

Ja, T60 Stereo, danke 🙂 der Vorläufer der "Studioklasse" Maschinen eben, schön in Silber/Schwarz gehalten. Den hab ich mal für wenig Geld auf der Münchner Photobörse gekauft.



[k.schreier]

@SaScho

Ich hatte vor kurzem genau dasselbe Problem.

Zu fast 100% bin ich mir sicher, das auch bei Dir dieser Pin abgebrochen ist, der durch das Spiralgewinde des Drehknopfs in der Höhe verstellt wird.

Mit dem Reparatur-Set von VanEck ist es mittlerweile wieder heil.

Ganz einfache Reparatur.

Hab sogar ich geschafft.

[Cremers Claus]

Bildstrichregler sollte bei jedem Projektor und Filmformat vor dem einlegen des Films auf die Mittelstellung gedreht werden so hat man genug Spielraum zum korrekten Einstellen und geriet dann unten sowie oben nicht an den Anschlag.

[SaScho]

Hallo zusammen,

vielen Dank für die vielen Antworten.

Am PIN liegt es nicht, der ist noch vorhanden. Man kann den Framer auch noch verstellen, aber halt nicht weit genug. Und das Abspielgeräusch wird auch laut, wenn man das Rad voll reindreht.



Ich komnte leider nicht früher antworten wegen der Begrenzung der Beiträge für 24 Std.



Grüße

Sandra

[jacquestati]

Hört sich bestimmt total blöd an, aber sind das auch S8 Filme, die da vorgeführt werden? N8 läuft auch in manchen S8 Projektoren, aber da liegt der Bildstrich in der Mitte des Perforationsloches, was eine Zweiteilung erklären könnte..

[k.schreier]

Ich glaube zwar nicht, daß der T610 auch Normal-8-Filme frisst.

Aber ich habe es mit meiner Studioklasse noch nicht ausprobiert und man weiß ja nie...

Für Sandra:

Der Unterschied zwischen Super-8- und Normal-8 liegt in der Perforation.

Bedingt dadurch ist bei Normal-8 das einzelne Filmbild auch kleiner.

Desweiteren liegt bei N8 das Perforationsloch zwischen den Einzelbildern, während es bei Super8 immer neben dem Bild liegt.

Von daher kann es sein wie Monsieur Tati meint......



[SaScho]

Das hatten wir geschaut, es sind definitiv S8 Filme.

[Martin Rowek]

Hallo Sandra,



dann liegt es wohl meines Wissens leider an der Greifernocke, die den Greifer für den Filmtransport steuert und antreibt, ähnlich wie beim Transportfuß einer Nähmaschine. Das wird leider teuer.



Gruß



Martin

[k.schreier]

vor 23 Minuten schrieb Martin Rowek:

 Das wird leider teuer.





Für den Fall empfehle ich einen "neuen" gebrauchten günstigen Projektor zu erwerben.

Falls die Filme ohne Ton sind reicht ja ein Stummprojektor

[Benutzername]

Hallo!



a) Es gibt (D)S8-Kameras, die nicht ganz korrekt funktionieren, so dass das Perfoloch hinterher nicht auf „halber Bildhöhe“ liegt. Wenn das nur einen kleinen Tick drüber/drunter liegt, kann man das am Projektor korrigieren. Aber ab einem gewissen Punkt klappt das nicht mehr. Bitte schaue einmal nach, ob das hier der Fall ist.

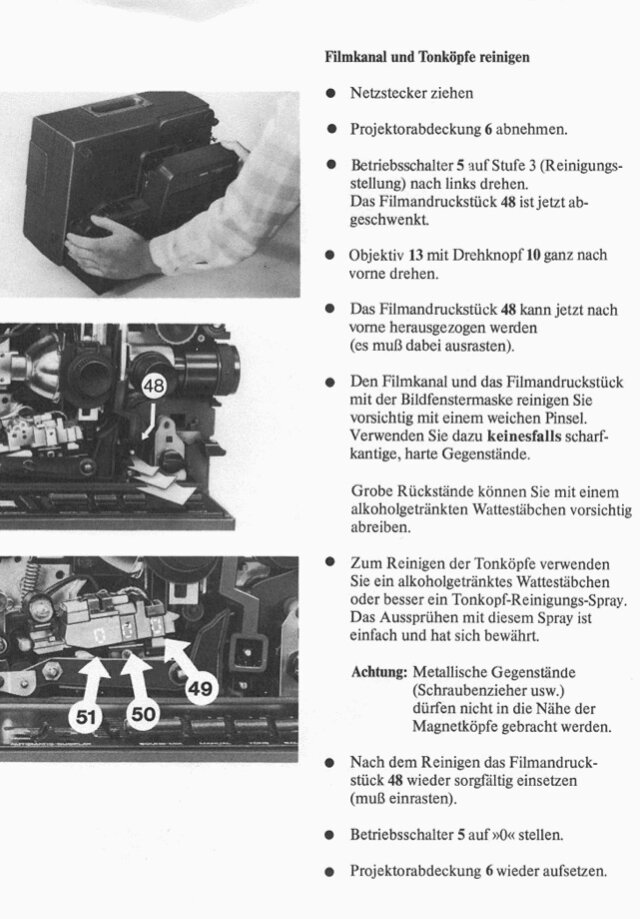

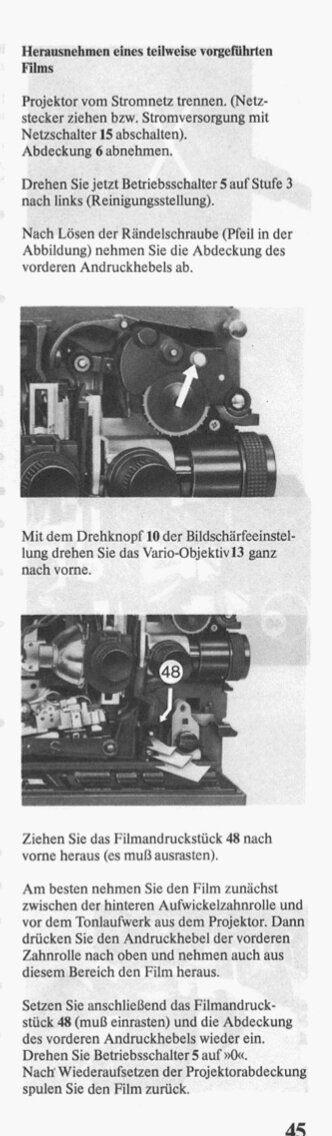

b) Man kann den T610 in eine Art „Reinigungsstellung“ bringen und dann den Film „mitten drin“ entnehmen oder den Filmkanal reinigen. Problem: Wenn man hinterher nicht aufpasst, kann auch das Filmandruckstück falsch wieder eingesetzt sein. Dann funktioniert die Projektion nicht korrekt - meistens kann man auch das Bild nicht mehr richtig scharf stellen.

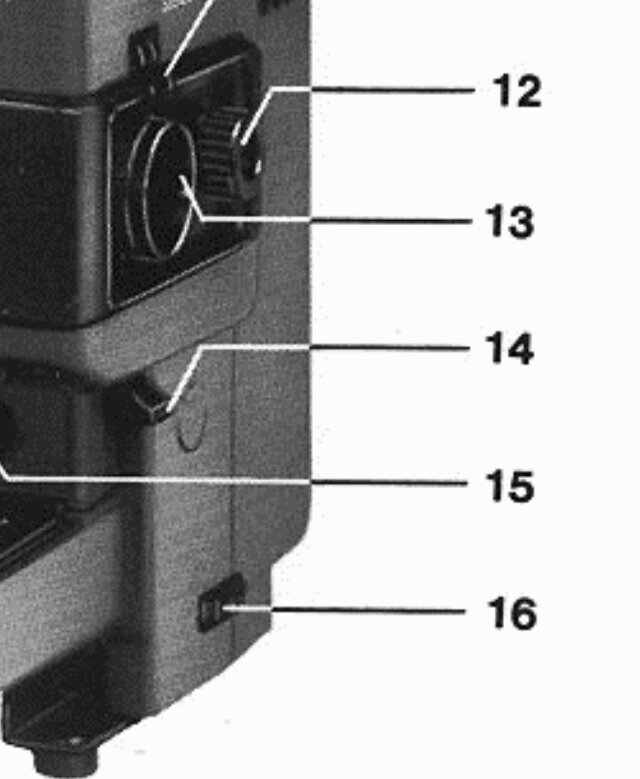

c) Wenn der Projektor „laut wird“, einfach mal den Schlaufenformer (14) kurz betätigen. Danach ist vielleicht auch der Bildstrich wieder an der richtigen Stelle.

d) Last, but not least: Filmkanal und restlichen Projektor reinigen. Manchmal sammeln sich dort Staubflocken, Filmreste, „Tesafilmstreifen“ (von „Trockenklebestellen“), …, die irgendwas blockieren.
