Schnäpperle durch! "Film wird nicht weitergezogen"

[Maxillo]

Hallo zusammen, bin ganz neu hier im Forum und ein ziemlicher Laihe aber würde euch gerne mit einer Problematik "belästigen" und um Einschätzung bitten.



Ich habe mir ein paar Nizos besorgt und zwar die 136 XL und 156 XL auch auf Grundlage von dem Artikel. Aktuell bin ich dabei diese zu testen und eine Film damit zu verschiesen. Jetzt habe ich jetzt bemerkt, dass die eine 156 XL den Film nicht regelmäßig weitertransportiert. Hab den Film markiert und geschaut ob bei Einzelbildern der Film weiterrutscht und das passiert leider nicht immer. Bei 36 fps enstehen richtige "Kratzspuren" an der Perforierung. Man merkt wie das "Schnäpperle" (wie heißt das wirklich?) nicht richtig greift und nur über den Film schleift. Jetzt habe ich das ganze mit der anderen Nizo verglichen und bemerkt, das diese "Schnäpperle" ziemlich angerundet (abgeschliffen) ist im Gegensatz zu dem andernen Schnäpperle. Anbei zwei Fotos (s.u.) die diesen Unterschied verdeutlichen. Ich habe diese Metallrahmen drumrum angeschraubt in der Hoffnug ist komme an das "Schnäpperle"... War warscheinlich auch nicht so die gute Idee, ich habe gleich eine dieser Miniferdern auf der Rückseite verloren.



Jetzt die Frage? Kann man das noch was retten? Zum Beispiel das "Schnäpperle" tauschen? Oder soll ich sie schön ins Regal stellen und nach einem funktionierenden Modell aussschau halten.



Danke schon mal und sorry für "Schnäpperle".



Grüße

Max

[Helge]

Welche ist welche und welche transportiert korrekt und welche nicht?

Die 156 XL macht Probleme und die 136 XL keine?

[Maxillo]

Hallo, genau die 136 XL transportierte den Film meiner Einschätzung nach korrekt. Die 156 XL transportiert sehr unsauber den Film. Ich habe zusätzlich eine weiter 156 XL mit "kantigem" Transportstift (Schäpperle), da klemmt allerdings das Dioptrierad und die Batteriekontakte sind abgebrochen. Die könnte ich also evlt. als Ersatzteillager nutzen. Aber ich gehe mal davon aus, das ich das nicht einfach so austauschen kann (also das "Schnäpperle" - wie heißt das den korrekt? 🙂).

[TK-Chris]

Greifer.

[Friedemann Wachsmuth]

Am Greifer kannst Du mit sehr großer Sicherheit nichts selbst erfolgreich reparieren. Vielleicht ist Deine Kassette auch einfach etwas schwergängig.

[Film-Mechaniker]

Die Aufwicklung ist wohl nicht mehr in Ordnung. Die Super-8-Cartridge funktioniert nur gut, wenn genug Zug auf dem Film zwischen Bildfenster und Wickelkern ist. Kamera zum Service geben.

[Maxillo]

Danke für die Antworten. D.h. es liegt nicht unbedingt nur an dem abgenutzten Greifer. Ich werde es noch mit einer frischen Kassette probieren und die "schwergängige" Kassette mir der 136 XL verschießen, da scheint sie zu laufen.



Wenn das nicht klappt, wo kann ich die Kamera in den Service geben? Ich hatte gedacht es gibt so gut wie niemanden mehr, der an den Kameras was macht kann.

[Film-Mechaniker]

Hügle fragen? https://www.kameraspezi.de/

[Friedemann Wachsmuth]

vor 3 Stunden schrieb Film-Mechaniker:

Die Super-8-Cartridge funktioniert nur gut, wenn genug Zug auf dem Film zwischen Bildfenster und Wickelkern

So wie ich die SMPTE-Norm verstanden habe (habe sie nicht hier und sie ist ja leider nicht öffentlich) soll der Aufwickelkern *nicht* beim Filmtransport helfen, sondern nur aufwickeln. Den Filmfortschritt bewältigt allein der Greifer.

[Helge]

Das ist der Punkt, der Aufwickelzug darf nicht so stark sein, daß der Film dadurch am Filmfenster vorbeigezogen wird, aber auch nicht so schwach, daß es in der Kassette Stau gibt. Leider schwächeln ältere Kameras hier in beide Richtung, entweder verhärtete/verklebte oder verschlissene Rutschkupplungen…

Das wäre mal ein schönes Feld für Spezifikationen und Reparaturanleitungen 😉

[Martin Rowek]

Das Problem hatte ich 1998-1999, als ich mit meiner Bauer 8E makro Royal filmte. Fa. Manfred Wille in Dortmund half mir später per Ferndiagnose telefonisch, die Friktion nachzustellen., was auch sehr half. Ich legte mir dennoch eine weitere Super8-Kamera zu, die Nizo S56.

[TK-Chris]

Ich merks gerade, von meinem eigentlichen Text ist nur das letzte Wort des Satzes  "übrigens, das Schnäpperle nennt sich Greifer." durchgekommen - Funkloch D...

ich werd später was dazu schreiben.

[Martin Rowek]

Genauer gesagt, ein sogenannter Schleppgreifer, auch Ratschengreifer genannt 🙂

[Maxillo]

Ich hab mit meiner 136 XL jetzt weiter die Kassette gefüllt und gedacht, dann lockert sich sich vllt. auch wieder. Jetzt nochmal in die 156 XL mit dem abgerundeten Greifer gelegt (s. zweites Foto) und probiert... aber Fehlanzeigen, der Greifer greift einfach nicht. Man sieht es auch gut an dem Foto (roter Kreis), wie er nur über den Film rutscht und Spuren hinterlässt. Werd sie jetzt einfach ins Regal stellen und ggf. nach einer neuen Ausschau halten. Evlt. reicht mir die 136 XL auch.





Danke für die Hilfe.

[Helge]

Ich sehe keine Bilder?

[k.schreier]

Ich glaube man sieht die Bilder nur, wenn man über Google eingeloggt ist, weil sie in der Google-Cloud gespeichert sind.

Auf dem Handy habe ich sie vorhin gesehen. Jetzt am Labtop nicht.

[Helge]

@Maxillo

kannst Du die Bilder hier direkt einsetzen, statt aus der Cloud?

[Maxillo]

Hatte gedacht es geht nur über ein Link. Weil ich sehe keine Option wie ich sonst die Bilder einfügen kann.

[Martin Rowek]

Wenn Du einen Beitrag schreibst, siehst Du unten links im Schreibfeld eine Büroklammer. Rechts von ihr steht folgendes geschrieben:

• Anzuhängende Dateien hierher ziehen, oder Wähle die Dateien hier aus...



[k.schreier]

vor 6 Minuten schrieb Martin Rowek:

Wenn Du einen Beitrag schreibst, siehst Du unten links im Schreibfeld eine Büroklammer. Rechts von ihr steht folgendes geschrieben:

• Anzuhängende Dateien hierher ziehen, oder Wähle die Dateien hier aus...



Das funktioniert aber erst ab -ich glaube- dem fünften Beitrag... also noch ein bischen posten, dann sollte es möglich sein....

[Maxillo]

Okay. Hatte schon gedacht, dass das freigeschaltet werden muss. Na dann, poste ich weiter bis es geht.

[Martin Rowek]

Das war jetzt Dein 6., also los zeig' uns die Bilder 😉

[Film-Mechaniker]

Am 23.1.2024 um 15:27 schrieb Martin Rowek:

Genauer gesagt, ein sogenannter Schleppgreifer, auch Ratschengreifer genannt



Da möchte ich Einrede machen. Einen Schleppgreifer weisen die Paillard-Bolex-H-Kameras ab Nr. 100401 auf (es sind sogar zwei). Ratschen- oder Rätschengreifer sind angefedert. Eine Mischung von beiden Anlagen finden wir im Magazin A von Pathé, dort ist ein angefederter Schleppgreifer vorhanden, dessen Spitze eine Kurve beschreibt. In Super-8-Kameras sind zumeist gerade laufende, also streng auf- und abgehende Schnäpperle zu finden.



Ich spreche kein Schwäbisch, verstehen tu’ ich’s aber gut. Mer sinn jo praggdisch Nochbere.

[Maxillo]

Klappt leider immer noch nicht mit Bilder reinstellen.

[Maxillo]

Jetzt klappt es endlich mit den Bildern.

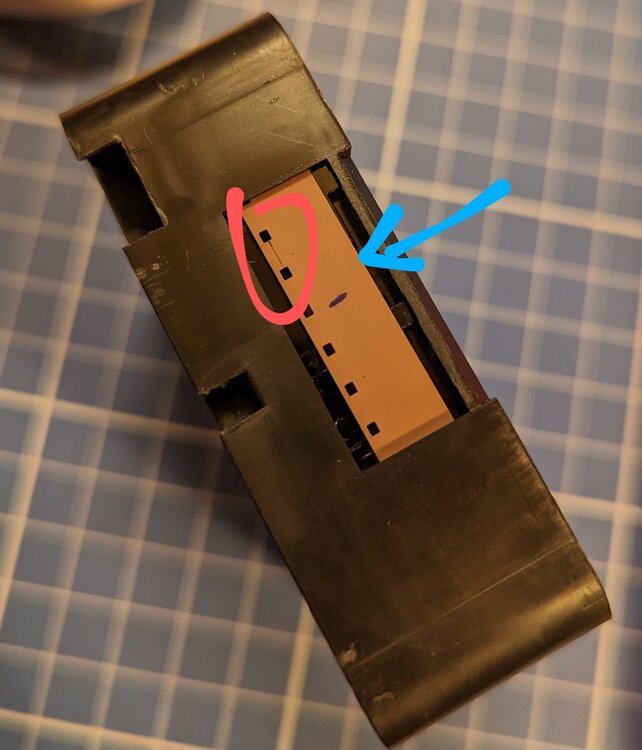

1. Kratzspuren zwischen der Perforierung (roter Kreis)

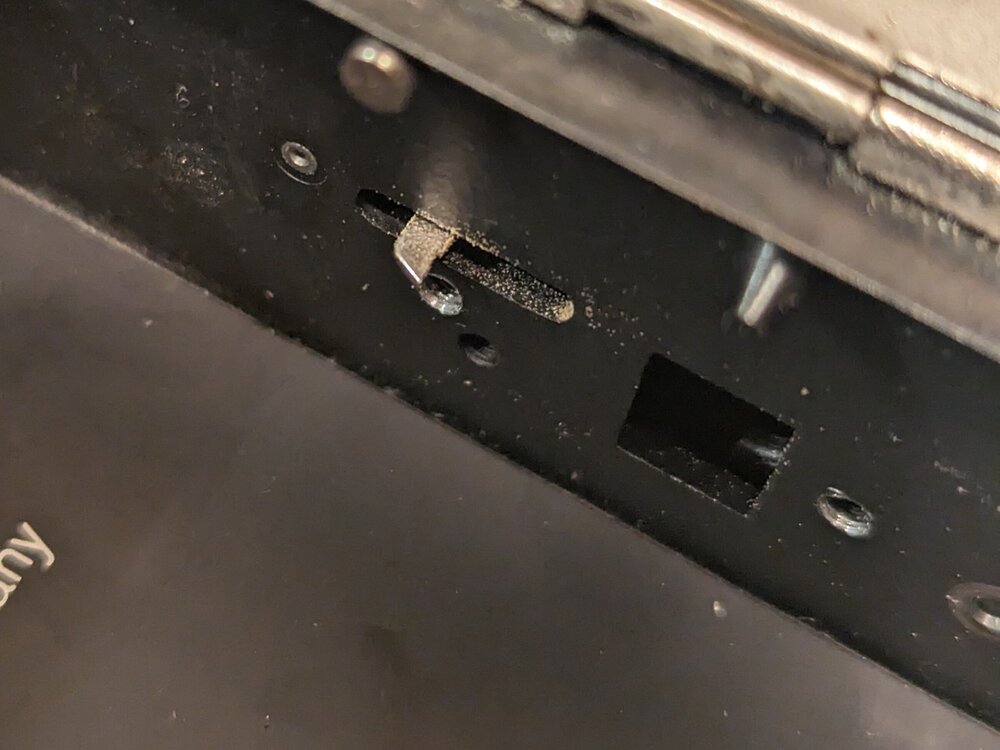

2. Greifer abgerundet (156 XL)

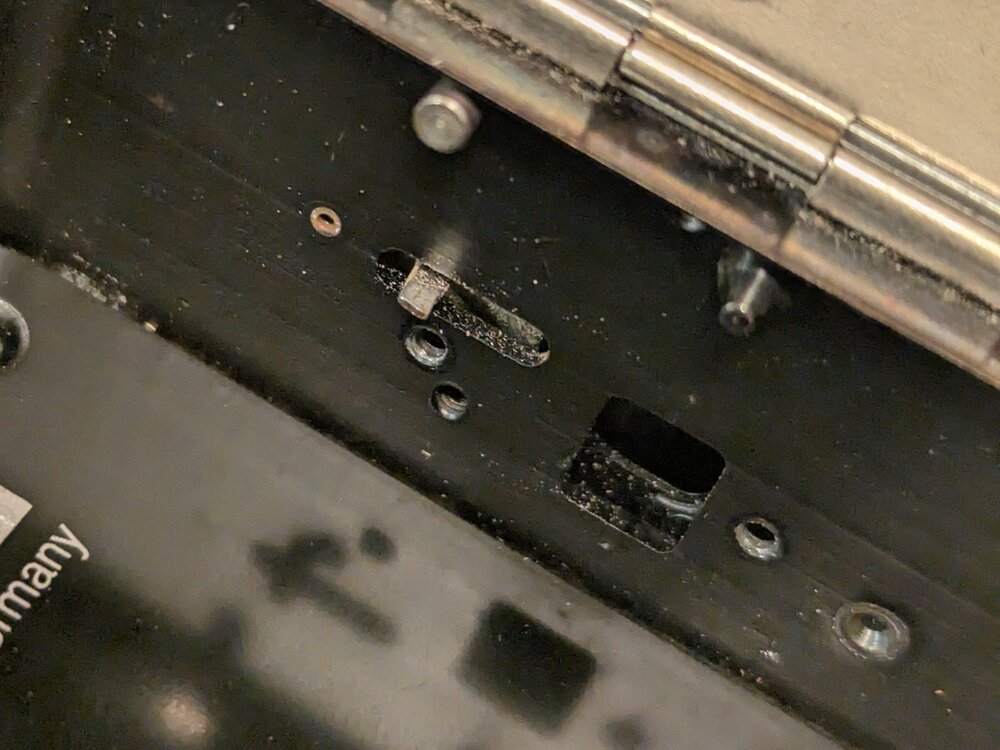

3. Greifer kantig (136 XL)
