Darf es noch ein Ladegerät für die Beaulieu-Akkus sein?

[jacquestati]

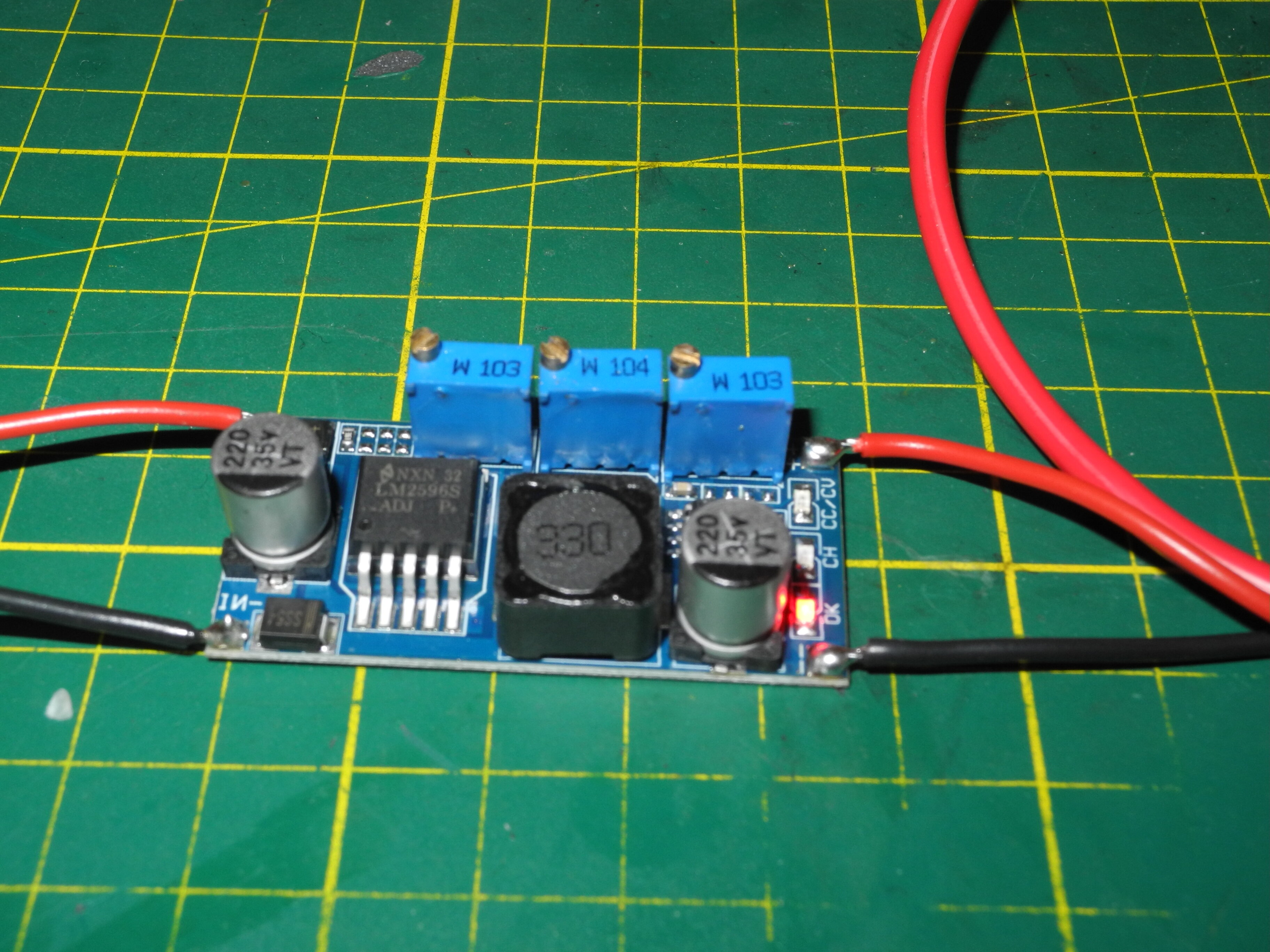

Bastele gerade an einem Ladegerät für die Akkus auf Basis eines DC-DC- Stepdown Spannungs- und Stromreglers (dieser hier):

https://www.ebay.de/itm/375284772754?_trkparms=amclksrc%3DITM%26aid%3D111001%26algo%3DREC.SEED%26ao%3D1%26asc%3D20160811114145%26meid%3D580492101725432bb286414c124d1b59%26pid%3D100667%26rk%3D1%26rkt%3D8%26sd%3D375284772754%26itm%3D375284772754%26pmt%3D1%26noa%3D1%26pg%3D2351460%26brand%3DMarkenlos&_trksid=p2351460.c100667.m2042

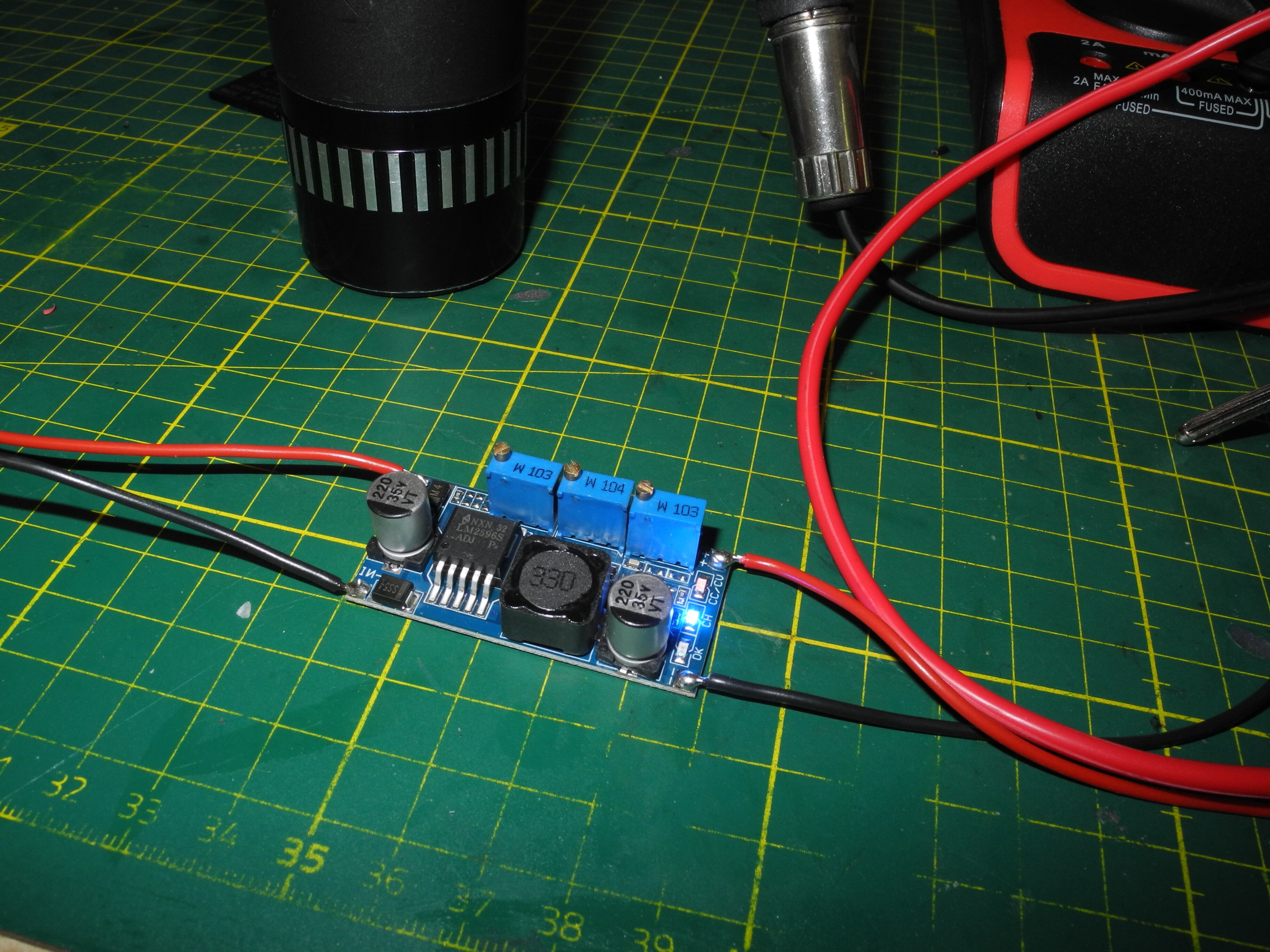

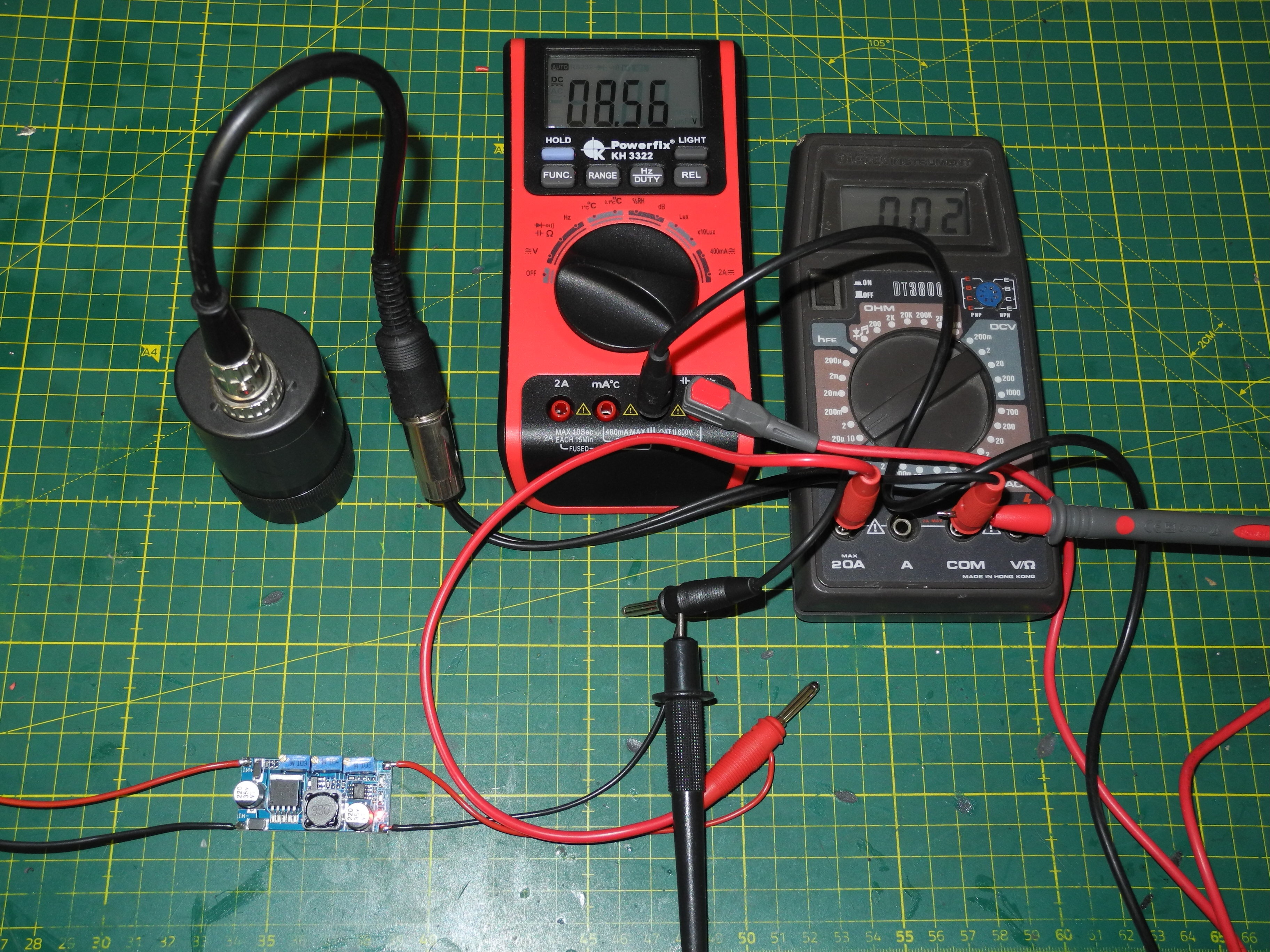

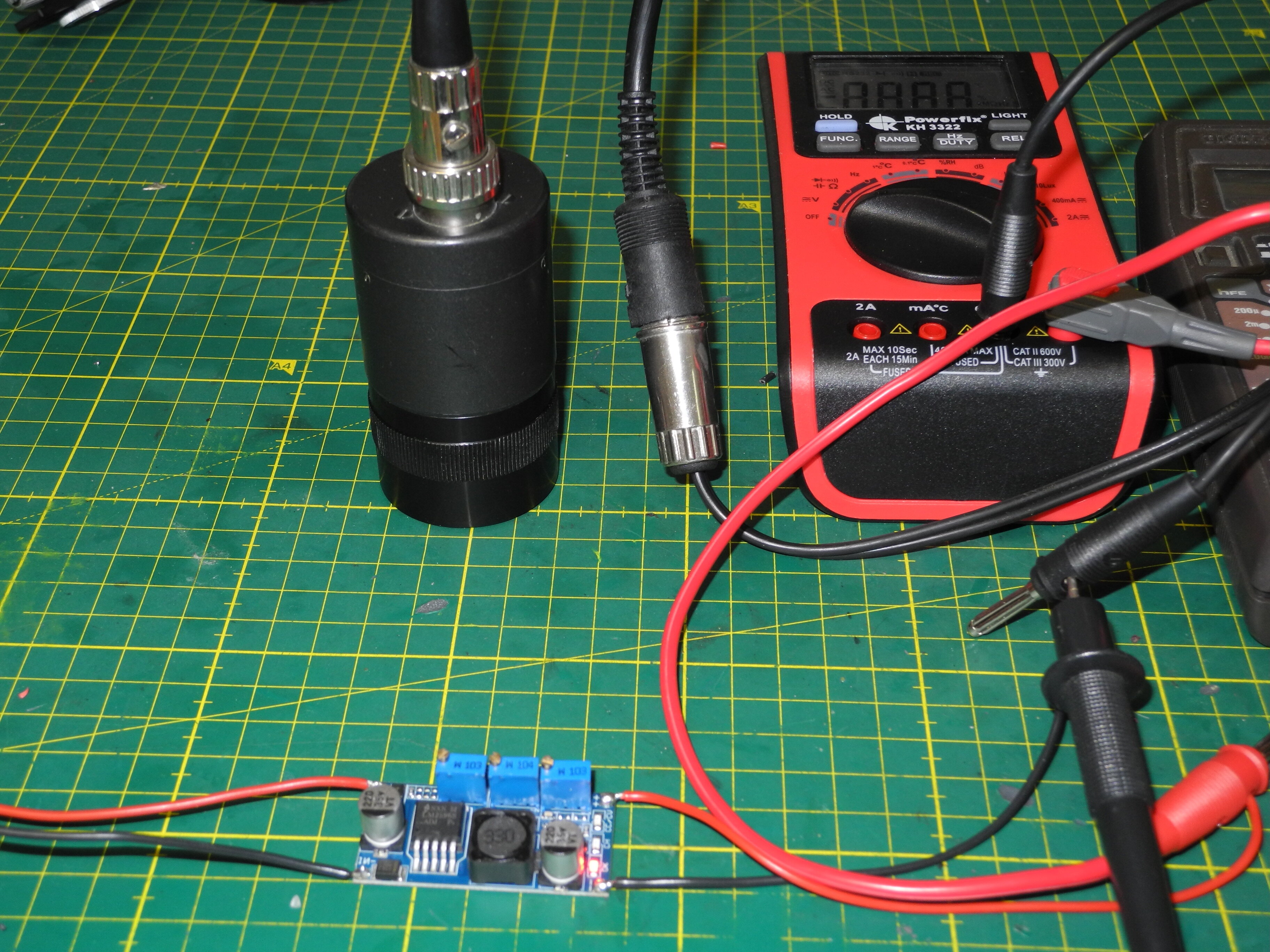

Das funktioniert bestens, als Ladestrom habe ich 200 mA eingestellt, wenn er lädt, leuchtet eine blaue LED, wenn der Akku voll ist bei einer Ladeschlußspannung von 8,5 V dann eine rote, alles einstellbar, und bestimmt erheblich besser als die alten Ladegeräte von Beaulieu.

Wenn der Akku voll ist, sinkt der Ladestrom auf 1/10 als Erhaltungsladung, in diesem Fall 20 mA.





Kommt mit einem kleinen Trafo in ein kleines Gehäuse.





Bearbeitet 25. April von jacquestati (Änderungen anzeigen)

[Dent-Jo]

Ja, die meisten Module für verschiedenste Anwendungen sind recht gut und ermöglichen mit wenigen Kniffen ein sehr großes Anwendungsfeld. Ich bin nicht unbedingt ein Freund der SMD-Bauweise, aber diese Teile sind reichhaltig verfügbar und vereinfachen viele Dinge, die man selbst oft erst mühevoll in kommerzieller Bauweise aufbauen müsste. Vorsicht bei Spannungsreglern ähnlicher Bauart ist lediglich geboten, wenn es darum geht, eine konstante Spannungsquelle zu erhalten OHNE Welligkeit. Da können diese Teile tückisch sein.

[jacquestati]

vor 1 Stunde schrieb Dent-Jo:

Ja, die meisten Module für verschiedenste Anwendungen sind recht gut und ermöglichen mit wenigen Kniffen ein sehr großes Anwendungsfeld. Ich bin nicht unbedingt ein Freund der SMD-Bauweise, aber diese Teile sind reichhaltig verfügbar und vereinfachen viele Dinge, die man selbst oft erst mühevoll in kommerzieller Bauweise aufbauen müsste. Vorsicht bei Spannungsreglern ähnlicher Bauart ist lediglich geboten, wenn es darum geht, eine konstante Spannungsquelle zu erhalten OHNE Welligkeit. Da können diese Teile tückisch sein.



Stimmt, aber es ist schon jetzt besser als mein Impulslader von Ritter, bei dem die Akkus definitiv zu heiß werden.

[jacquestati]

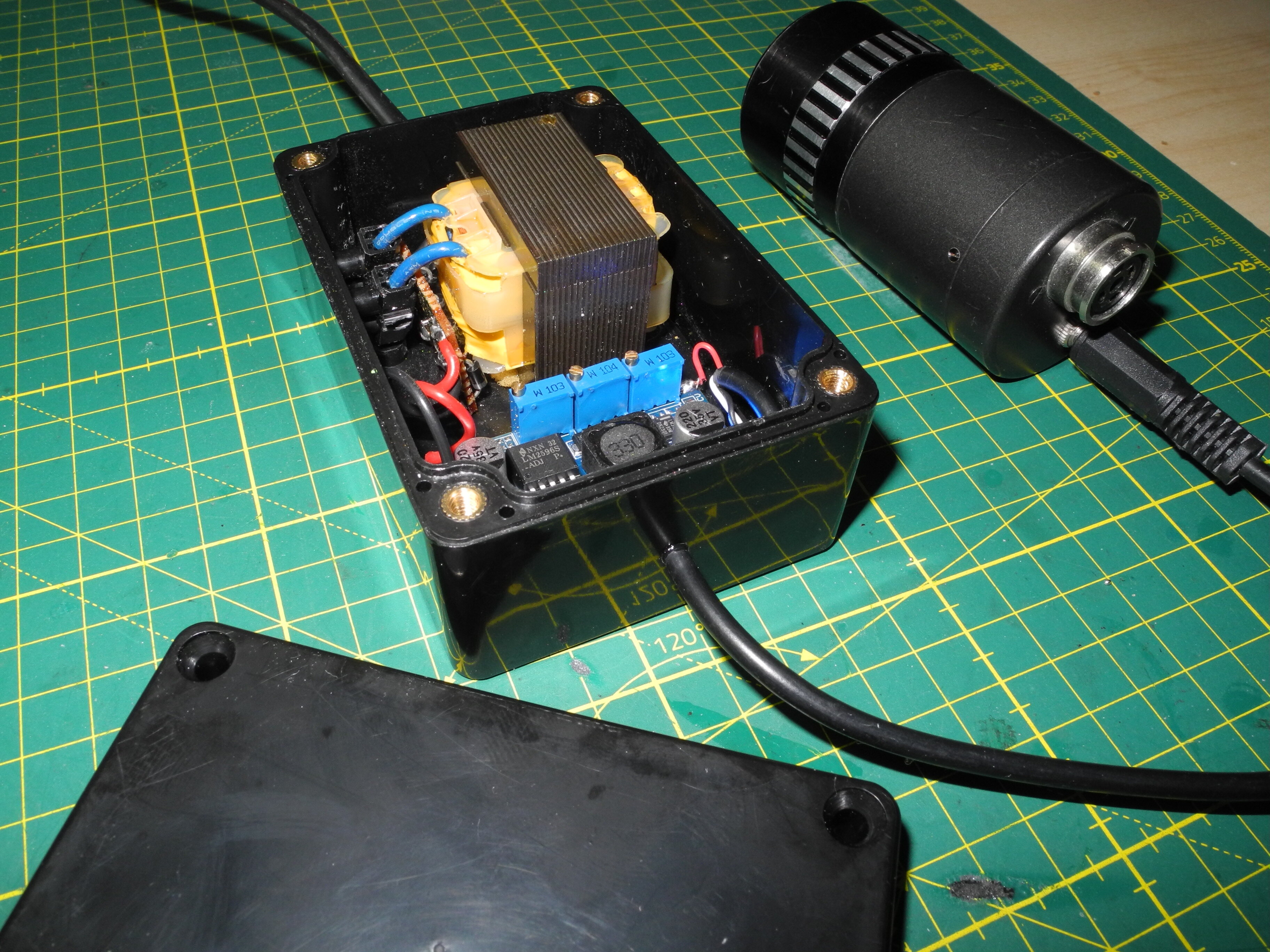

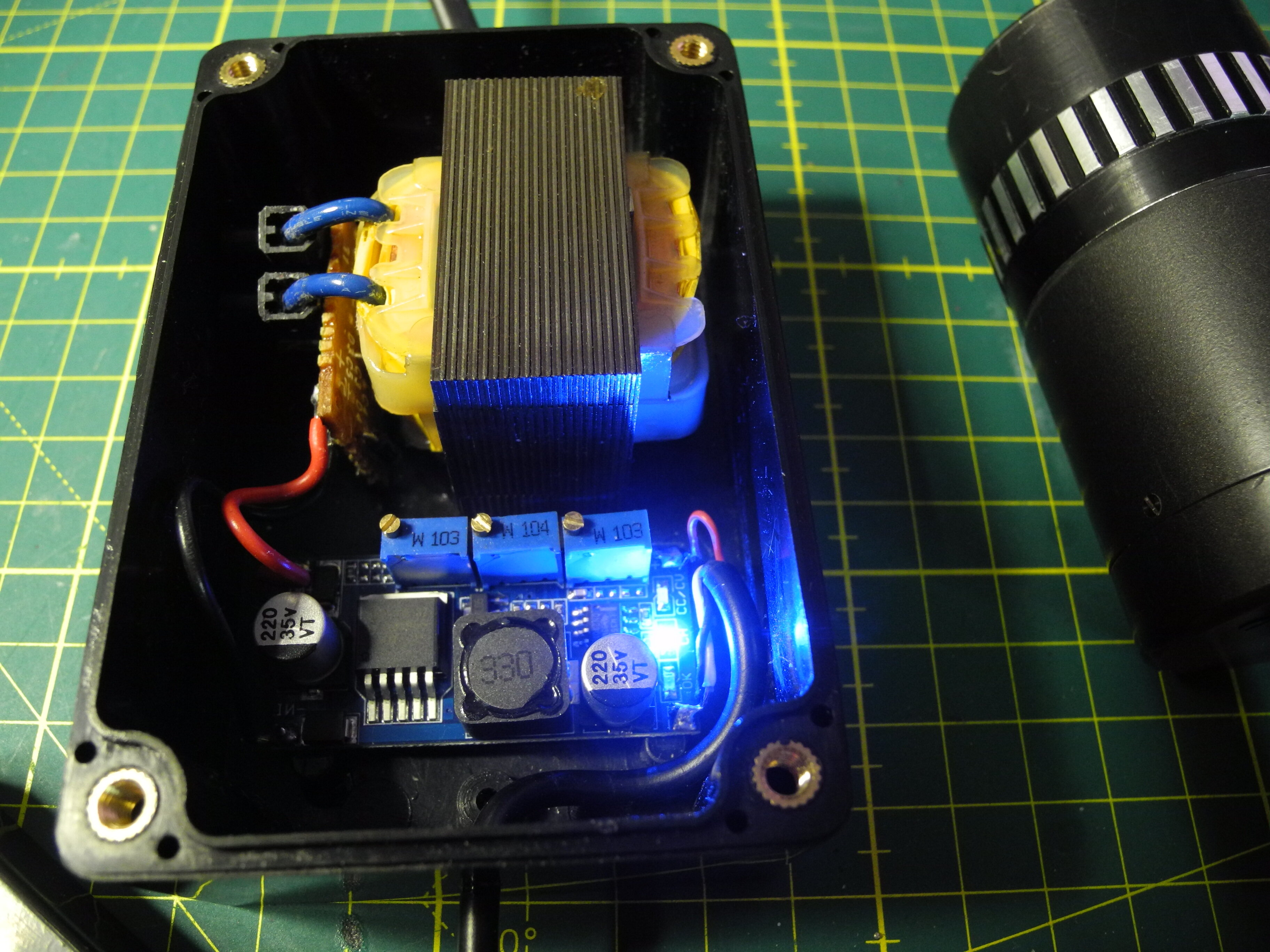

Fast fertig.

Die Ladestandsanzeige/ Ladung/voll wird über 2 Acrylglasstäbe (mit schwarzem Schrumppfschlauch überzogen) noch nach außen geleitet. Vielleeicht hääte ich auch einfach 2 kleine LEDs nehmen können, wollte die Schaltung aber nicht beschädigen. Ist alles schrecklich winzig.

Dere Trafo ist aus einem alten Ladegerät einer kaputten Akkubohrmaschine.



Bearbeitet 30. April von jacquestati (Änderungen anzeigen)

[Friedemann Wachsmuth]

Statt Acrylglas geht übrigens auch Heisskleber recht gut zum Lichtleiten. 🙂

[jacquestati]

vor 6 Minuten schrieb Friedemann Wachsmuth:

Statt Acrylglas geht übrigens auch Heisskleber recht gut zum Lichtleiten. 🙂

Merci, auch ne schöne Idee !

[jacquestati]

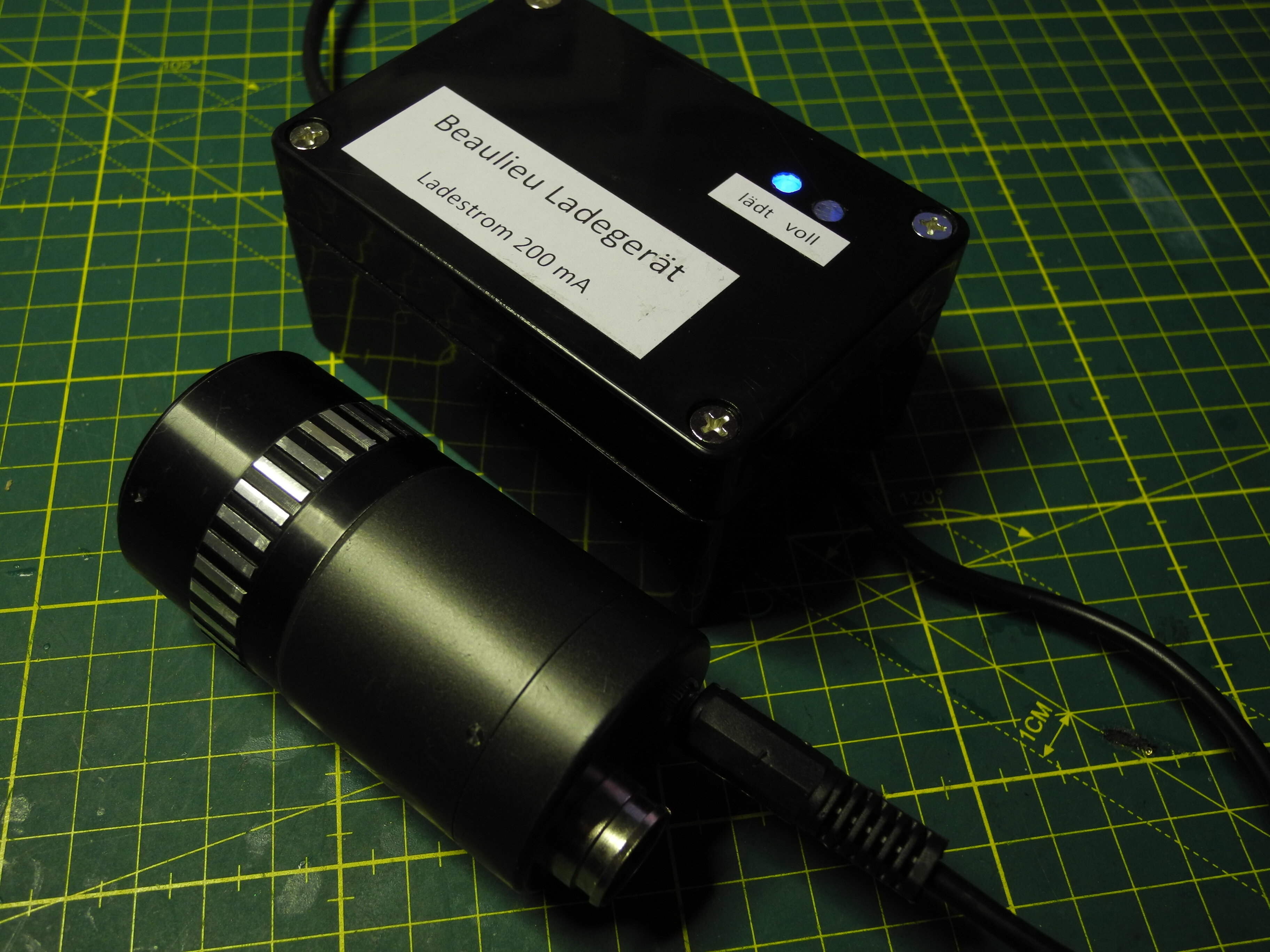

Fertig!

[Friedemann Wachsmuth]

Super!
